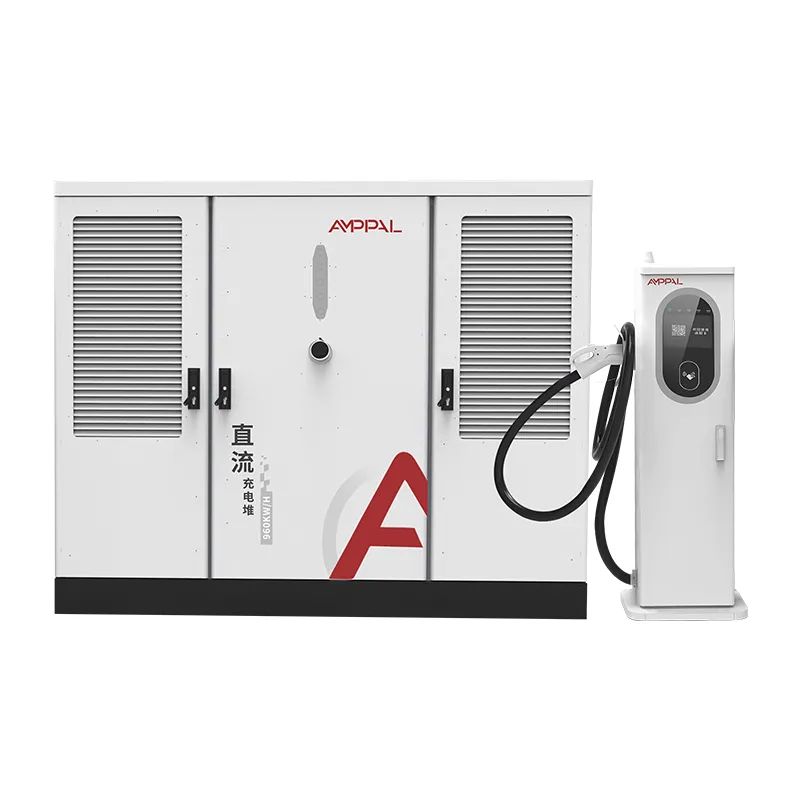

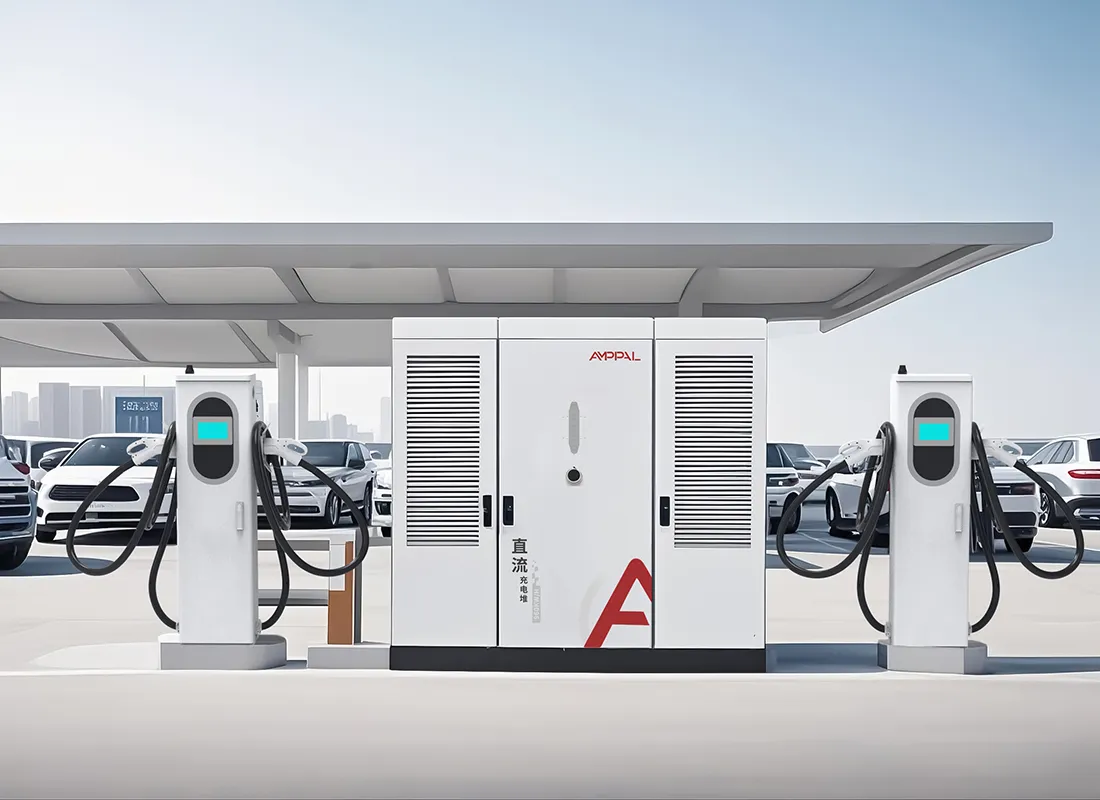

Sistem Pengisian DC EV Terpisah Daya Tinggi 800kW untuk Hub Pengisian Komersial

Apa yang Sebenarnya Dicakup oleh Sertifikat UL

Amerika Utara tidak menerima tanda CE sebagai bukti bahwa pengisi daya aman untuk dipasang. Ia menerima daftar, dan untuk peralatan pengisian cepat DC, daftar itu adalah UL.

Sistem tipe terpisah 800kW ini mengusung UL 2202-2022, standar peralatan sistem pengisian daya EV, dan UL 2231-2, standar sistem perlindungan personel yang melindungi operator dari sengatan listrik. Keduanya dicetak pada papan nama, dan keduanya tetap bertahan dalam pemeriksaan yurisdiksi.

Halaman ini menjelaskan dua standar, desain input 480V Amerika Utara, dan poin kepatuhan yang mencegah pengerjaan ulang proyek.

Kita harus berterus terang tentang apa yang bukan halaman ini: ini bukan nasihat hukum, dan kode lokal berbeda-beda di setiap negara bagian dan daerah. Ini adalah gambaran praktis tentang bagaimana sistem 800kW yang terdaftar dapat mengatasi hambatan yang paling sering kita lihat dalam proyek-proyek di AS dan Kanada.

Akses Pasar Amerika Utara: UL vs CE

Perbedaan antara tanda CE dan daftar UL bukanlah dokumen. Pertanyaannya adalah apakah peralatan tersebut dapat dipasang dan diasuransikan secara legal.

CE adalah pernyataan mandiri oleh produsen; UL adalah listing pihak ketiga yang didukung oleh inspeksi pabrik dan audit lanjutan.

Sebagian besar yurisdiksi, perusahaan utilitas, dan perusahaan asuransi di AS mewajibkan daftar laboratorium pengujian yang diakui secara nasional, yang tidak disediakan oleh CE saja.

UL 2202-2022 mencakup peralatan sistem pengisian daya secara keseluruhan: penutup, perkabelan, sirkuit masukan, dan sirkuit keluaran.

UL 2231-2 mencakup sistem perlindungan personel, rantai interlock pengaman antara konektor dan output DC.

Dengan kedua listing tersebut, sistem 800kW siap untuk mendapatkan izin tanpa evaluasi teknik khusus di sebagian besar negara bagian.

Untuk Kanada, peralatan yang sama dapat dievaluasi dibandingkan dengan peralatan CSA; file UL kami mendukung jalur itu.

Spesifikasi Teknis

Situs AS dan Kanada Dibangun dengan Tenaga 800kW

Stasiun koridor antar negara bagian yang sudah memiliki layanan tiga fase 480V dan 800kW adalah kapasitas yang dikontrak.

Tempat pemberhentian truk dan tempat istirahat menawar NEVI atau program yang didanai negara yang memerlukan peralatan terdaftar.

Pangkalan perusahaan dan armada menggantikan infrastruktur diesel dengan pengisian daya DC berdaya tinggi.

Tempat perbelanjaan dan hiburan dengan tempat parkir luas dan satu trafo khusus.

Proyek percontohan utilitas menunjukkan pengisian daya tinggi pada jaringan distribusi.

Struktur parkir bandara dan transit tempat satu layanan 480V mengalirkan beberapa zona pengisian daya.

Dari Pintu Masuk Layanan 480V hingga Output CCS1

Kabinet dirancang berdasarkan standar komersial Amerika Utara: AC480V ±10% pada input tiga fase 50/60Hz. Tidak diperlukan transformator step-up antara layanan standar 480V dan kabinet; tahap penyearah mengkonversi langsung ke bus 300-1000VDC.

Koreksi faktor daya mempertahankan masukan pada ≥0,99, yang menjaga pengukuran permintaan tetap bersih dan menghindari biaya penalti pada tarif komersial yang menagih daya reaktif.

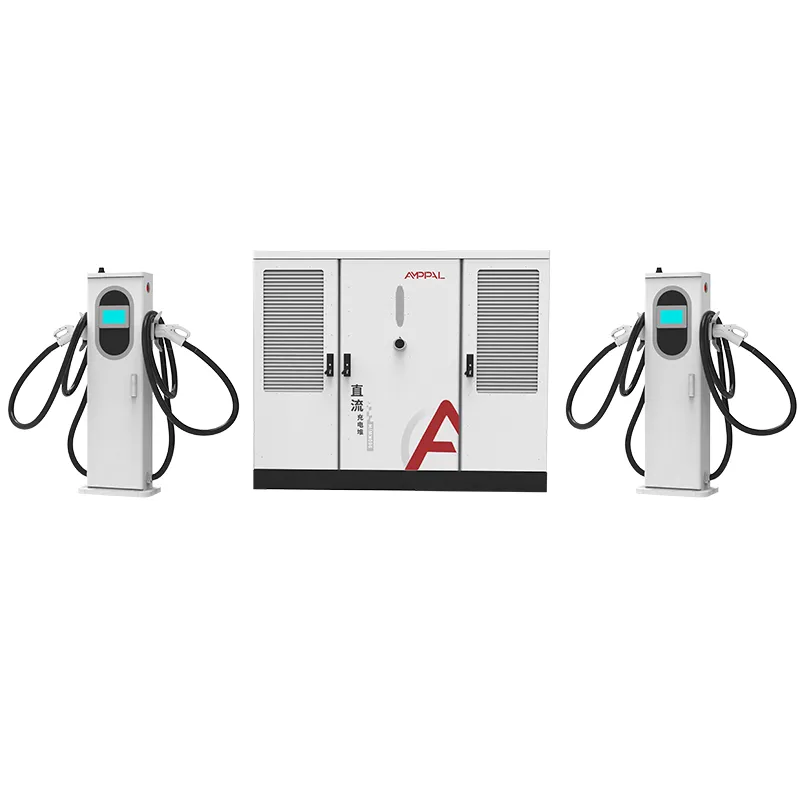

Kumpulan 800kW mengalirkan 2 hingga 16 terminal. Setiap terminal menegosiasikan arusnya dengan pengontrol, sehingga kios berpendingin cairan 600A dan kios berpendingin udara 250A hidup berdampingan di kabinet yang sama, dan konektor keluaran mengikuti pasar: CCS1 untuk Amerika Utara, dengan NACS tersedia.

Perlindungan gangguan tanah dan personel ditangani di dalam kabinet sesuai dengan UL 2231-2, dan stasiun terhubung ke backend OCPP 1.6 atau 2.0 untuk manajemen beban dan kendali jarak jauh.

Panas dikelola oleh sistem pendingin kabinet, sehingga tingkat kebisingan ≤65dB tetap bertahan bahkan pada output penuh. Hal ini penting di lahan komersial di mana garis properti tetangga terletak dekat dengan lokasi peralatan.

Penandaan UL, NEC 625, dan Penerimaan AHJ

Perizinan adalah saat peralatan yang terdaftar membayar sendiri. Tiga dokumen penting pada waktu inspeksi, dan kami menyediakan semuanya.

Tanda UL pada papan nama, cocok dengan nomor model dalam file daftar kami, adalah apa yang difoto oleh inspektur.

NEC Pasal 625 mencakup pemasangan peralatan pengisian daya EV; panduan instalasi kami memetakan kabinet sesuai dengan persyaratan pengumpan, arus berlebih, dan sarana pemutusnya.

NFPA 70 adalah kode itu sendiri, dan Pasal 625 ada di dalamnya; Ulasan AHJ berfokus pada landasan, ikatan, dan pemutusan hubungan yang terlihat.

Kami menyediakan laporan pengujian UL dan sertifikat kesesuaian untuk rentang seri tertentu yang dikirimkan.

Dokumentasi sisi masukan mencakup diagram pengkabelan 480V dan jadwal torsi untuk sambungan servis.

Untuk proyek yang didanai, dokumentasi UL kami cocok dengan daftar peralatan yang dibutuhkan oleh NEVI dan program negara bagian dari penawar.

Proses Produksi untuk Unit yang Terdaftar di UL

Langkah 1. Penutup dilubangi dan dipotong laser dari kumparan baja, kemudian dilas dengan robot pada jalur FANUC.

Langkah 2. Rem tekan TRUMPF membentuk panel; pelapisan bubuk dan pengawetan menyusul.

Langkah 3. Distribusi AC dihubungkan pada saluran AC dengan komponen yang dikenali UL dan terminasi torsi yang dikontrol.

Langkah 4. Modul penyearah dan papan perlindungan personel dipasang pada saluran DC.

Langkah 5. Setiap kabinet diuji beban hingga 800kW dengan mencatat faktor daya, riak, dan pemeriksaan perlindungan.

Langkah 6. Siklus pembakaran selama 48 jam akan memutar unit; log terikat ke nomor seri.

Langkah 7. Sampel inspeksi lanjutan UL diambil dari produksi sesuai program pencatatan.

Langkah 8. Inspeksi akhir dan peti; pabrik tersebut mengirimkan lebih dari satu juta unit secara kumulatif hingga tahun 2024.

Apakah Pengisi Daya Ini Tepat untuk Timeline Proyek Anda?

Pilih sistem 800kW yang terdaftar di UL ketika proyek Anda berada di Amerika Serikat atau Kanada, ketika penyandang dana atau utilitas memerlukan peralatan yang terdaftar, atau ketika AHJ Anda tidak menerima perangkat keras khusus CE. Ini juga merupakan keputusan yang tepat jika Anda menginginkan satu model yang mencakup pertumbuhan 2 hingga 16 senjata.

Jangan memilihnya untuk satu sudut ritel 2 senjata di pasar tanpa penegakan UL; pencatatan tersebut memerlukan biaya, dan unit khusus CE akan melakukan pekerjaan tersebut di sana.

Periksa kapasitas layanan Anda sebelum memesan: kabinet memerlukan daya nyata 800kW pada layanan 480V, ditambah ruang untuk aliran masuk dan pengukuran. Kami mengirimkan daftar periksa data situs beserta penawaran harga, dan teknisi kami meninjaunya sebelum Anda berkomitmen.

Waktu tunggu juga berbeda dari pasar khusus CE: produksi yang terdaftar di UL mengikuti jadwal yang sama yaitu 15-20 hari kerja, namun beberapa proyek di AS memerlukan dokumen pencatatan lebih awal untuk permohonan pendanaan. Mintalah paket dokumentasi saat Anda meminta harga, bukan setelah Anda memenangkan tawaran.

Dan jika proyek Anda murni spekulatif, tanpa lokasi, tanpa perjanjian utilitas, dan belum ada jalur izin, tunggulah sebelum memesan. Peralatannya tetap; tempat parkir mungkin tidak.

Mengapa AMPPAL untuk Peralatan Pengisian Daya Terdaftar di UL

UL 2202-2022 dan UL 2231-2 terdaftar, dan audit lanjutan pabrik sudah dilakukan.

Pengiriman 15-20 hari kerja setelah persetujuan gambar; MOQ dari satu wadah.

OEM/ODM: Merek Amerika Utara, set konektor NACS atau CCS1, dan panjang kabel khusus.

Paket dokumentasi untuk broker dan AHJ: laporan UL, surat keterangan asal, dan diagram pengkabelan.

Pabrikan yang berkantor pusat di Yueqing didirikan pada tahun 2014, mengekspor ke 40+ negara termasuk AS dan Kanada.

Pembuatan Palet, Pengangkatan, dan Pengiriman

Kabinet dikirimkan dalam peti berbingkai baja berukuran sekitar 2300 x 1900 x 1150 mm dengan empat titik pengangkatan; terminal diberi palet dengan kabel melingkar dan konektor dilindungi. Kontainer berbentuk kubus setinggi 40 kaki dapat memuat kabinet ditambah hingga delapan terminal.

Ketentuan pengiriman adalah FOB Ningbo atau CIF ke pelabuhan AS atau Kanada. Dokumen, faktur, daftar pengepakan, bill of lading, laporan pengujian UL, dan surat keterangan asal, diterbitkan dalam waktu 3 hari kerja setelah pemuatan.

Peti tersebut mencakup diagram tali-temali untuk kabinet setinggi 2200 mm, dan panduan commissioning kami mencakup opsi forklift dan derek untuk lokasi tersebut.

Jaringan Layanan dan Ketentuan Garansi

Garansi standar dua tahun mencakup kabinet, terminal, modul daya, dan pengontrol proteksi.

Pertukaran lintas kapal jika garansi gagal; pengiriman pengganti dalam waktu 5 hari kerja dari stok kami.

Diagnostik OCPP jarak jauh dan pembaruan firmware ditangani oleh teknisi kami di seluruh zona waktu.

Perlengkapan suku cadang untuk pelanggan Amerika Utara: sekring, konektor, dan papan kontrol disimpan di rak.

Saran perawatan tahunan mencakup pemeriksaan ulang torsi setelah tahun pertama dan pemeriksaan keausan konektor setiap 6 bulan.

Catatan Penggunaan untuk Instalasi Amerika Utara

Salah: memberi daya pada kabinet dari layanan 208V. Kanan: menyediakan AC480V ±10% tiga fase, sesuai asumsi daftar UL.

Salah: menghilangkan alat pemutus di depan peralatan. Kanan: pasang pemutusan per NEC 625 dan diagram pengkabelan kami.

Salah: melakukan grounding melalui saluran saja. Kanan: jalankan konduktor grounding peralatan khusus sesuai manual instalasi.

Salah: dengan asumsi daftar UL mencakup terminal pihak ketiga yang tidak terdaftar. Kanan: gunakan terminal yang disertakan dengan sistem yang terdaftar.

Salah: melewatkan panduan AHJ sebelum memberi energi. Kanan: undang inspektur dengan file UL dan laporan pengujian di tangan.

Umpan Balik Operator tentang Instalasi yang Terdaftar di UL

Jaringan pengisian daya di California, Amerika Serikat menugaskan dua kabinet 800kW di lokasi koridor dan lulus inspeksi pada kunjungan pertama. Satu-satunya keluhan manajer proyek: peti tiba dua hari lebih lambat dari perkiraan pengiriman truk, sehingga mendorong commissioning ke akhir pekan.

Sebuah kontraktor utilitas di Ontario, Kanada menggunakan diagram pengkabelan 480V untuk melakukan pra-pelelangan pekerjaan kelistrikan. Tanggapannya adalah bahwa jadwal torsi menyelamatkannya dari panggilan pengerjaan ulang, meskipun ia berharap kabel terminal lebih panjang 0,5m untuk tata letak kiosnya.

Seorang operator armada di Ohio, Amerika Serikat menjalankan 10 senjata per kabinet untuk halaman truknya. Setelah sembilan bulan, kait konektor salah satu terminal perlu diganti; cadangan lintas kapal tiba dalam empat hari, dan stasiun lainnya tidak pernah berhenti mengisi daya.

FAQ: Sertifikasi dan Instalasi

T: Apakah UL kabinet 800kW terdaftar atau baru saja diuji?

J: Terdaftar, berdasarkan UL 2202-2022 dan UL 2231-2, dengan audit tindak lanjut pabrik yang sedang berlangsung.

T: Mengapa CE tidak berfungsi di Amerika Serikat?

J: Perizinan dan asuransi di AS umumnya memerlukan daftar laboratorium pengujian yang diakui secara nasional; CE adalah pernyataan diri pabrikan.

T: Berapa tegangan masukan yang dibutuhkan sistem?

J: AC480V ±10% pada 50/60Hz, layanan komersial standar Amerika Utara.

T: Apakah NEC 625 memerlukan sesuatu yang khusus di lokasi?

A: Ukuran pengumpan yang tepat, perlindungan arus lebih, dan sarana pemutusan dalam jarak pandang; manual kami memetakan setiap kebutuhan.

T: Dapatkah terminalnya berupa CCS1 dan NACS pada kabinet yang sama?

J: Ya, set konektor ditetapkan per terminal pada waktu pemesanan.

T: Apakah trafo diperlukan sebelum kabinet?

A: Hanya jika layanan Anda bertegangan menengah; dari layanan 480V kabinet terhubung langsung.

T: Berapa banyak senjata yang dapat dijalankan oleh sistem 800kW?

A: Dari 2 hingga 16, mencampur terminal berpendingin udara 250A dan terminal berpendingin cairan 600A.

Q: Dokumen apa saja yang dibutuhkan broker dan AHJ saya?

A: Laporan pengujian UL, sertifikat asal, daftar pengepakan, dan diagram pengkabelan, semuanya disertakan dengan pengiriman.
