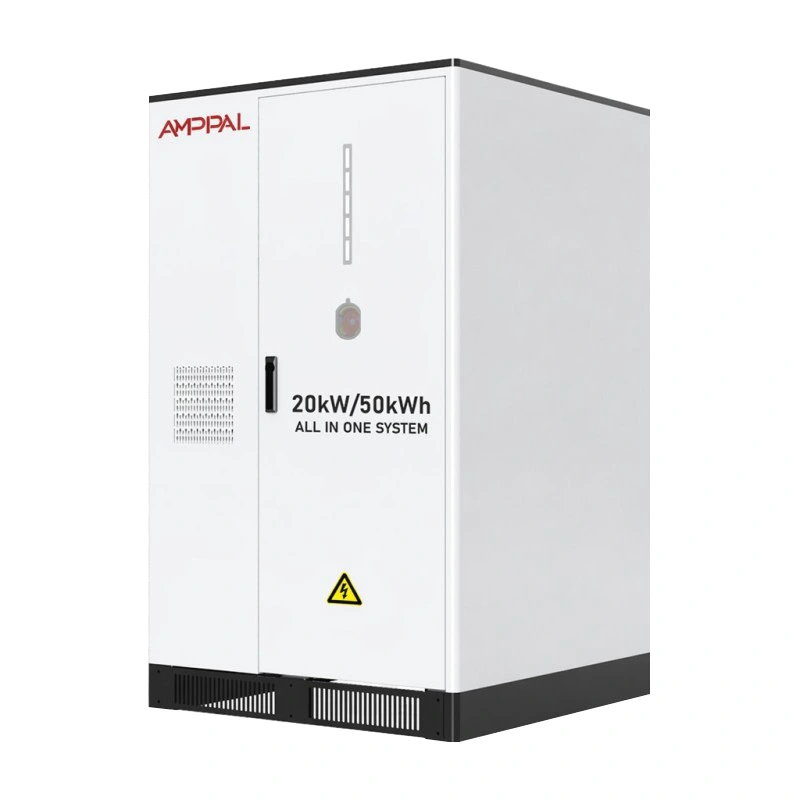

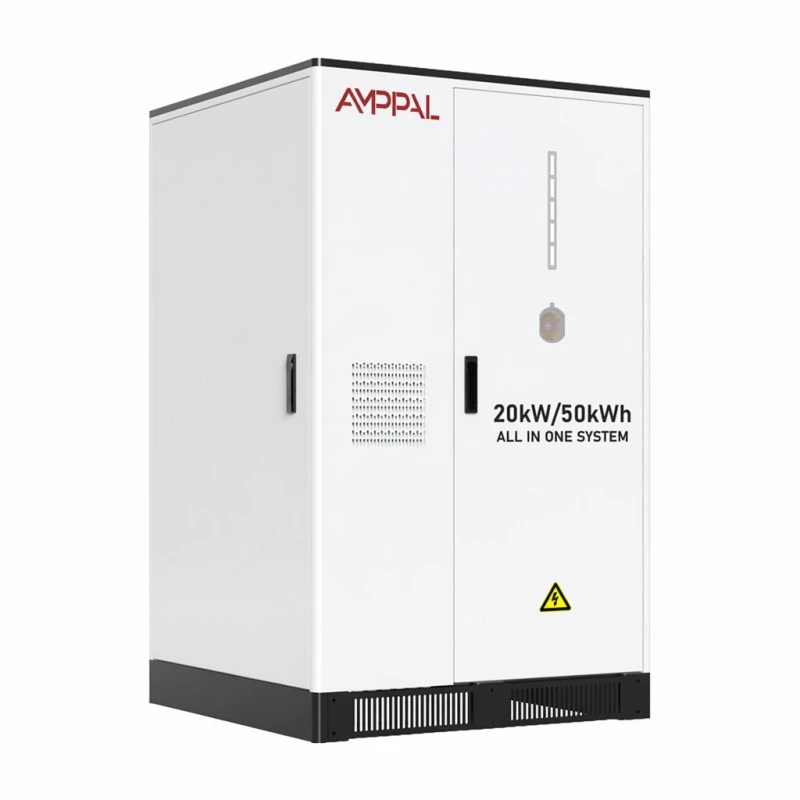

Sistem Penyimpanan Energi Baterai All-in-One 20–50kW untuk Aplikasi Komersial dan Tenaga Surya

Satu Kabinet, Bukan Tiga Daftar Pengadaan

Proyek penyimpanan tenaga surya biasanya terdiri dari tiga vendor: inverter PV, rak baterai, dan pengontrol yang menghubungkan keduanya. Masing-masing memiliki garansinya sendiri, teknisi komisioningnya sendiri, dan permainan menyalahkannya sendiri ketika sistem berkinerja buruk. Sistem Penyimpanan Energi Baterai All-in-One 20–50kW untuk Aplikasi Komersial dan Tenaga Surya ini menggabungkan ketiganya menjadi satu pengiriman.

Tahap inverter menerima hingga 26kW DC dari rangkaian atap Anda (39kW pada model 30kW, 65kW pada model 50kW) di seluruh pelacak 2/4 MPPT, sehingga baterai diisi dari tenaga surya tanpa inverter hibrida terpisah atau kotak string tambahan.

Di dalamnya terdapat baterai LFP 51,2kWh yang dibuat dari lima paket 10,24kWh, ditambah logika kontrol lokal yang menjalankan konsumsi mandiri, perpindahan waktu penggunaan, dan pencadangan jaringan dari layar yang sama. Untuk lokasi yang hanya menginginkan penggunaan tenaga surya sendiri ditambah perlindungan pemadaman listrik, ini adalah jalur terpendek dari pemesanan hingga ekspor.

Mengapa Peringkat Masukan Tenaga Surya Penting

Input PV maksimum 26kW pada model 20kW memungkinkan rangkaian melebihi nilai inverter; MPPT membatasi surplus dibandingkan memotong hasil panen siang hari.

2/4 cara MPPT: dua pelacak sebagai standar, empat di mana atap Anda menghadap azimuth yang berbeda — satu sisi yang teduh tidak menghalangi sisi lainnya.

Tegangan jaringan terukur adalah 380V AC dengan toleransi 50/60Hz ±5Hz, sehingga kabinet yang sama melayani pasar 50Hz dan 60Hz tanpa varian pabrik.

Dengan efisiensi maksimum 97% dan kedalaman pelepasan 90%, lebih banyak kilowatt-jam matahari yang mencapai beban dibandingkan hilang dalam konversi.

Komunikasi melalui CAN/RS485/WiFi mencakup pemantauan lokal, jabat tangan inverter, dan pembacaan jarak jauh tanpa membeli gateway terpisah.

Entri bawah AC, tiga fase empat kabel (3L+N+PE), menjaga perutean kabel di dalam alas tiang dan memperpendek jalur ke switchboard utama.

Spesifikasi Teknis

Dimana Kabinet 20-50kW Dapat Dipertahankan

Pabrik kecil dengan tenaga surya di atap dan puncak produksi pada sore hari: model 20kW/51,2kWh mampu mengatasi lonjakan permintaan sebesar 20kW selama kurang lebih dua setengah jam.

Hotel dan wisma tamu menggunakan AC berdasarkan tarif waktu penggunaan: isi daya semalaman, keluarkan melalui jendela pendingin.

Lokasi pengolahan pertanian dengan kualitas jaringan yang terputus-putus — kabinet dapat melewati penurunan tegangan pada kontrol lokal tanpa perangkat lunak EMS eksternal.

Jaringan ritel dan bengkel yang menyewakan ruang: satu kabinet tidak memerlukan ruang baterai khusus, cukup landasan beton datar dan akses kabel.

Halaman depan EV dengan beban muatan sedang: buffer 2-4 pengisi daya lambat dari koneksi jaringan yang lemah tanpa meningkatkan trafo.

Bagaimana Topologi Hybrid Berjalan Sehari

Di pagi hari, pelacak MPPT memasukkan tenaga surya ke dalam beban gedung terlebih dahulu. Kelebihannya masuk ke baterai hingga mencapai batas atas SOC yang diprogram, biasanya 90-100% tergantung pada paket tarif Anda.

Ketika beban melebihi tenaga surya ditambah baterai, jaringan listrik akan menutupi keseimbangan dengan mulus — satu tahap konversi, bukan dua kotak yang bernegosiasi melalui bus.

Pada malam hari baterai habis selama jam tarif puncak dan EMS mencadangkan SOC lantai untuk cadangan jaringan. Karena pengontrol lokal memegang jadwal, koneksi internet yang terputus tidak menghentikan pergeseran logika — itu hanya menghentikan dasbor jarak jauh.

Apa Isi File Keamanan

Proteksi kebakaran berupa aerosol pada tingkat PACK dan aerosol lagi pada tingkat kabinet — dua tahap independen yang ditujukan pada dua tempat berbeda dimana peristiwa termal dapat dimulai.

Sel LFP 3.2V/100Ah membawa CE dan RoHS pada tingkat paket, dan peralatan lengkap dikirimkan dengan dokumentasi UN38.3 dan MSDS untuk bea cukai dan asuransi.

Pendinginan udara yang cerdas menjaga kelima bungkus dalam kisaran suhu yang sempit; kurva kipas mengikuti suhu sel daripada berjalan dengan kecepatan penuh sepanjang hari.

Penutup IP54 sesuai dengan posisi kanopi luar ruangan dan ruang tanaman tertutup; tempat listrik dipisahkan dari tempat baterai di dalam kabinet.

Siklus hidup dinyatakan >6000 kali pada suhu 0,5C dan 25°C dengan setidaknya 80% retensi energi — satu siklus penuh per hari kerja kira-kira dua puluh tahun sebelum ambang batas tercapai.

Jendela sekitar bersuhu 0°C hingga +50°C dengan kelembapan 0-95%RH dan ketinggian 2000m (menurun di atas); sebagian besar ruang tanaman yang tidak dipanaskan berada di dalamnya.

Bagaimana Kabinet 850kg Dibangun di Yueqing

1. Asupan sel — sel LFP yang masuk diambil sampelnya secara batch untuk mengetahui kapasitas dan resistansi internalnya sebelum perakitan paket dimulai.

2. Rakitan paket — Paket 102,4V/10,24kWh dilas, dikabelkan, dan diuji isolasi dengan paket BMS terpasang.

3. Fabrikasi kabinet - lembaran baja dipotong, dibengkokkan, dan dilas dengan CNC, kemudian diolah terlebih dahulu dan dilapisi bubuk pada jalur yang sama yang digunakan untuk produk pengisian.

4. Integrasi inverter — tahap PV, tahap DC baterai, dan terminal AC dihubungkan dengan pengontrol lokal ke dalam satu bus.

5. Perlengkapan kebakaran dan termal — generator aerosol, saluran udara, dan sensor suhu dipasang dan diperiksa fungsinya.

6. Proses commissioning — setiap kabinet menyelesaikan pengisian dan pengosongan penuh 0,5C dengan volume tingkat pakettage dan suhu dicatat.

7. Simulasi jaringan listrik — transisi on-grid dan off-grid diverifikasi terhadap sumber AC yang dapat diprogram sebelum dirilis.

8. Pengepakan — kabinet dibaut ke palet yang diperkuat dengan indikator guncangan, dibungkus dan disiapkan untuk pemuatan kontainer.

Memilih Antara 20, 30 dan 50kW

Cocokkan model dengan impor kasus terburuk Anda, bukan rata-rata. Ukur permintaan setengah jam yang benar-benar mendorong tagihan Anda: model 20kW membawa beban baterai hingga 20kW, model 30kW membawa 30kW, dan model 50kW membawa 50kW. Energinya sebagai berikut: masing-masing 51,2, 61,44 dan 107kWh.

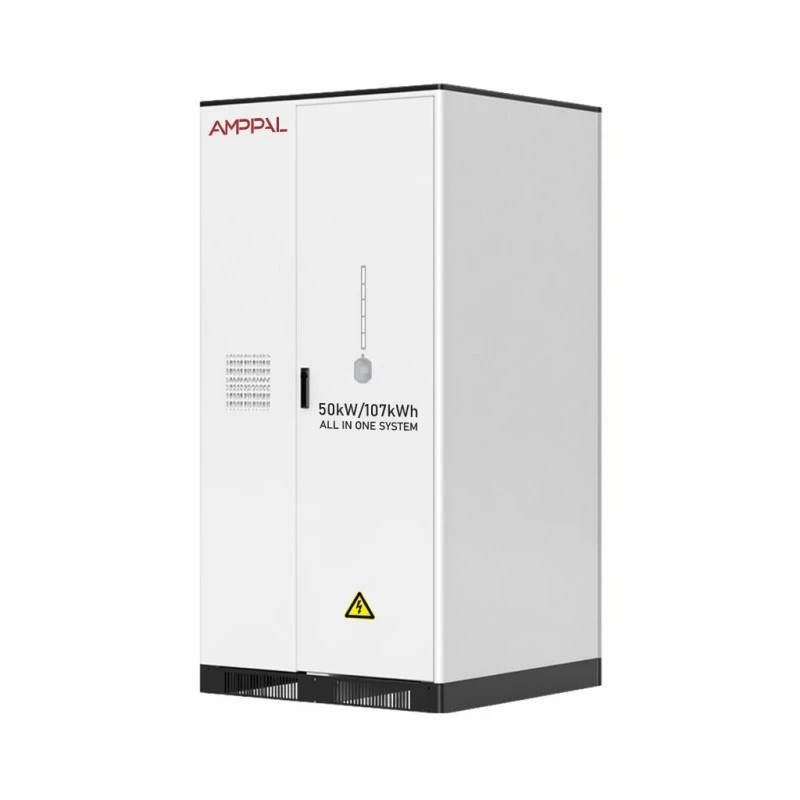

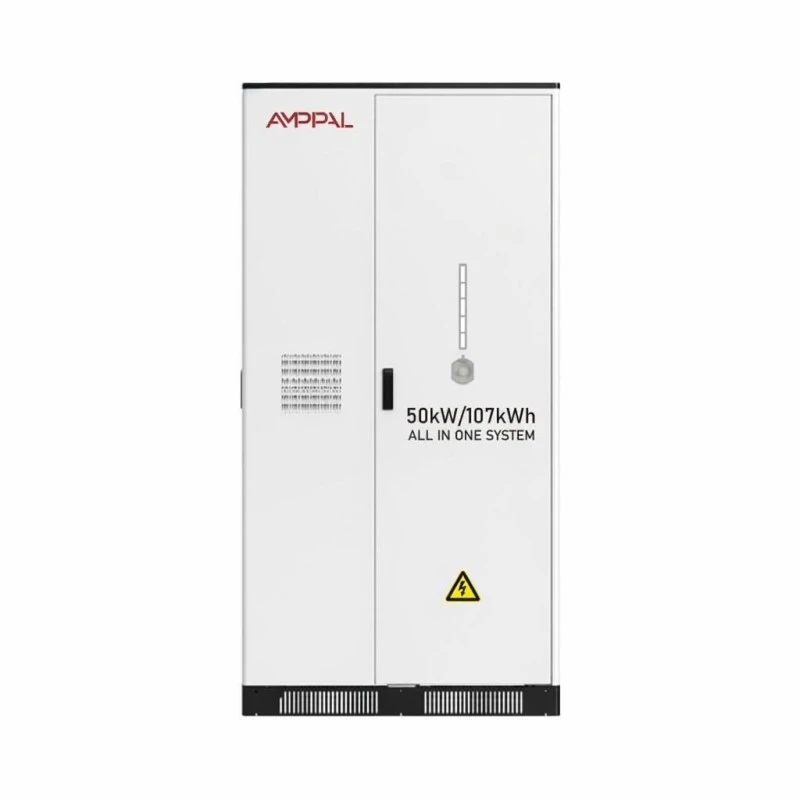

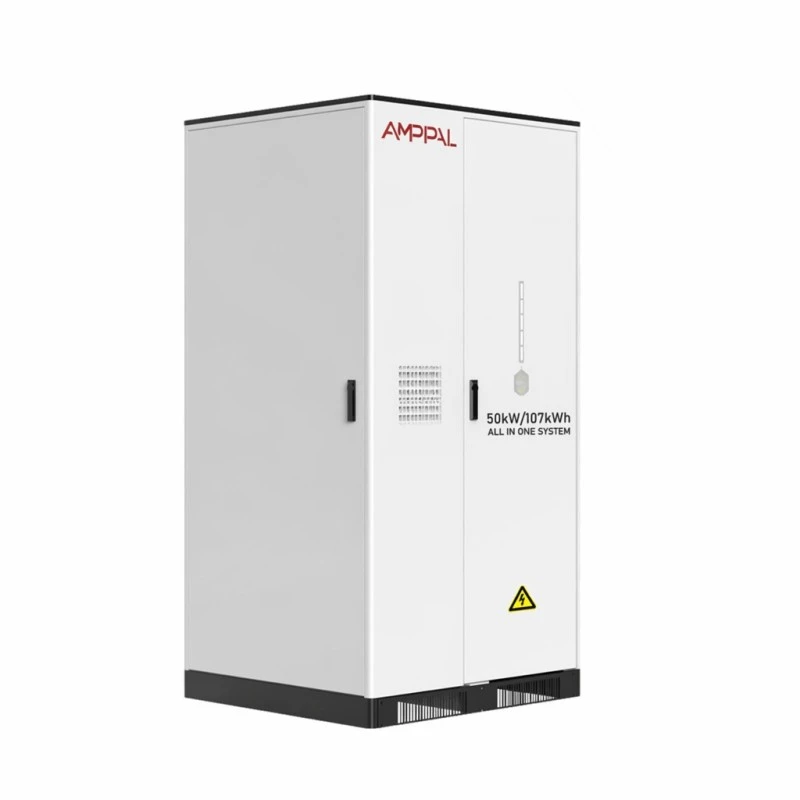

Kabinet 50kW secara fisik berbeda — 1100*1205*2200mm dan 1200kg dibandingkan 1000*1106*1640mm dan 850kg untuk dua kabinet yang lebih kecil — jadi periksalah lebar pintu, pemuatan lantai, dan akses derek sebelum melakukan.

Jika situs Anda tidak memiliki masalah impor jaringan dan tidak ada penyebaran waktu penggunaan, kabinet ini kemungkinan merupakan pembelanjaan yang salah. Hal ini akan terbayar melalui konsumsi sendiri dan perubahan tarif; tanpa itu, baterai adalah aset yang diparkir. Kami akan memberi tahu Anda hal itu sebelum kami menerima pesanan Anda.

Membandingkan Harga di Seluruh Pemasok

Tanyakan apakah efisiensi yang dikutip adalah tingkat sistem atau hanya inverter. Maksimum kami adalah 97%, diukur pada batas kabinet termasuk beban tambahan.

Tanyakan apakah proteksi kebakaran mencakup tingkat kemasan dan tingkat kabinet — penawaran dengan aerosol kabinet hanya membuat kemasan tidak terlindungi.

Tanyakan berapa pagu masukan MPPT; 'hibrida 20kW' yang hanya menerima 15kW PV memaksa Anda untuk membeli inverter kedua nanti.

Tanyakan tentang EMS: dapatkah pengontrol lokal berjalan tanpa cloud? Perusahaan kami memilikinya, dan hal ini penting di pasar dengan konektivitas yang tidak stabil.

Persyaratan komersial: 25-35 hari kerja untuk model standar, garansi lima tahun untuk kabinet lengkap, MOQ satu unit untuk pesanan evaluasi.

Pengiriman Kabinet One-Piece

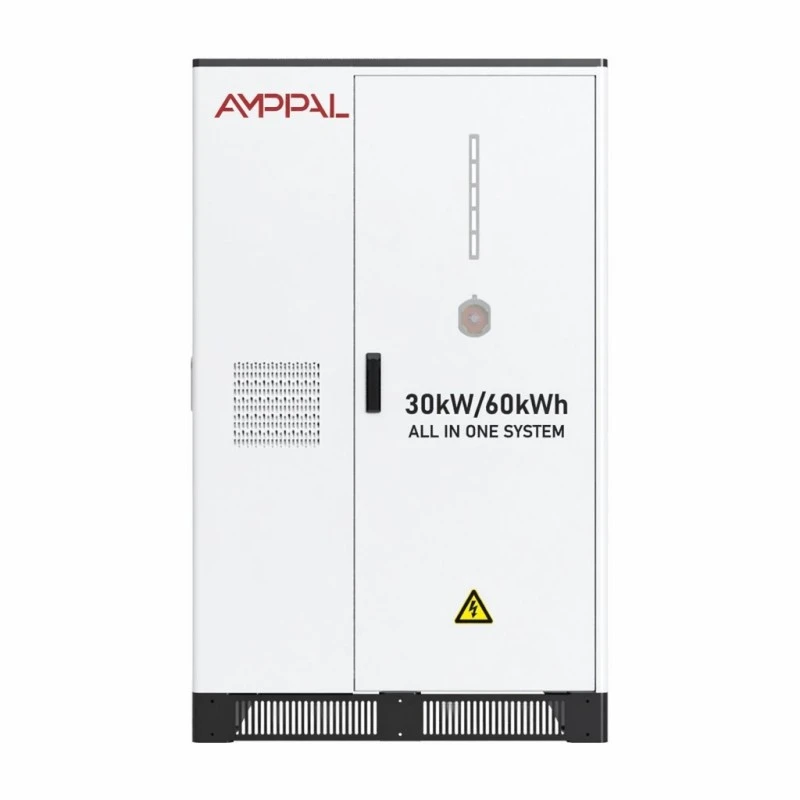

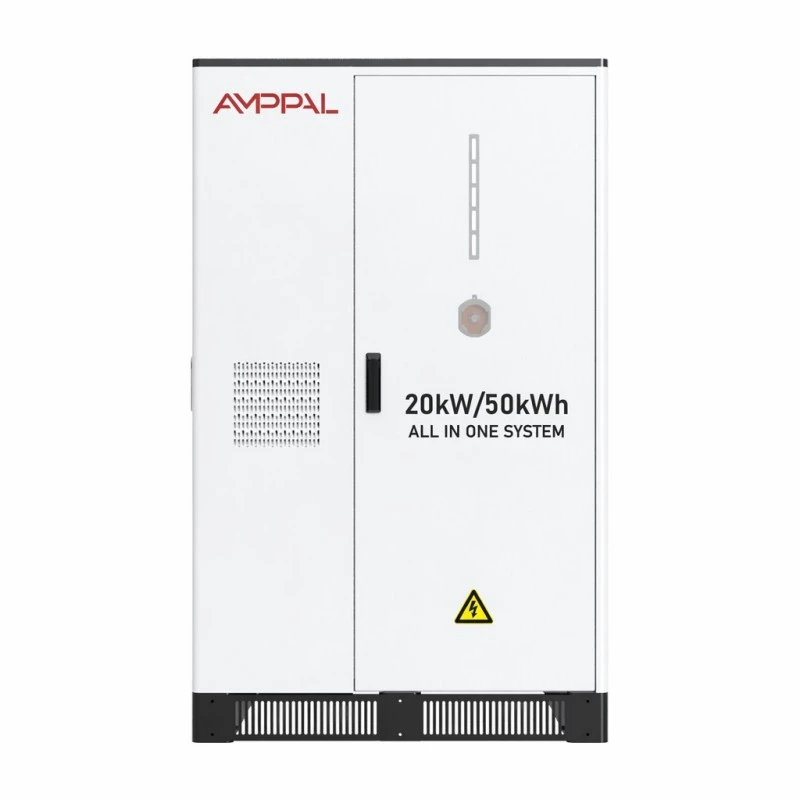

Model 20kW dan 30kW berukuran 1000*1106*1640mm dan berat 850-950kg; model 50kW adalah 1100*1205*2200mm pada 1200kg. Masing-masing dikirimkan dengan palet baja yang diperkuat dengan kantong forklift, siap untuk diangkut dengan truk pengangkat ekor di tempat tujuan.

Satu unit memakan kira-kira sepertiga dari kontainer berukuran 20 kaki; dua pas dengan nyaman dengan penyangga. Karena baterai terpasang, kiriman tersebut diklasifikasikan sebagai barang berbahaya UN3480 — kami menyiapkan laporan UN38.3 dan MSDS, dan Anda harus menganggarkan kira-kira satu minggu ekstra untuk pemesanan barang berbahaya di pelabuhan.

Ketentuannya adalah FOB Ningbo atau Shanghai sebagai standar, CIF tersedia berdasarkan permintaan. Untuk angkutan udara satu unit, bobot dan kelas baterai membuatnya tidak ekonomis; angkutan laut atau darat adalah rute praktis.

Garansi, Degradasi dan Pertukaran Paket

Garansi lima tahun untuk seluruh kabinet — paket, tahap inverter, kipas termal, dan pengontrol lokal — bukan hanya baterai.

Kapasitas dijamin dapat menampung setidaknya 80% energi terukur selama lima tahun pertama pada siklus normal 0,5C; degradasi di luar itu tercakup dalam ketentuan yang sama.

Paket adalah modul yang dapat dipertukarkan: paket yang gagal ditukar dalam beberapa jam tanpa mengembalikan seluruh kabinet, dan BMS menyeimbangkan kembali secara otomatis saat dimulai ulang.

Servis tahunan meliputi pembersihan filter, pemeriksaan torsi terminal, pemeriksaan kipas, dan verifikasi kapasitas; diagnostik jarak jauh kami dapat menandai paket yang lemah terlebih dahulu.

Paket cadangan dan papan kontrol disimpan dan dikirim dalam waktu 5-7 hari kerja; perpanjangan garansi hingga delapan atau sepuluh tahun dihargai pada waktu pemesanan.

Kesalahan Instalasi Kami Lihat Berulang

Salah: dengan asumsi keluaran 380V mengalirkan peralatan satu fasa secara langsung. Kanan: kabinetnya tiga fase; bagi beban di L1/L2/L3 dan pertahankan ikatan netral per kode lokal.

Salah: memasangnya di lantai kayu atau screed tipis. Kanan: beban 850-1200kg memerlukan bantalan beton atau lantai bertulang yang sesuai dengan beban titik.

Salah: menjalankan string PV dengan orientasi campuran ke dalam satu pelacak mengharapkan keluaran penuh. Kanan: gunakan konfigurasi MPPT 4 arah dan tetapkan setiap azimuth pelacaknya sendiri.

Salah: menyimpan baterai di bawah -20°C atau mengisi daya di atas +50°C. Kanan: patuhi rentang suhu penyimpanan -20°C hingga +60°C dan kelembapan pengoperasian 0-95%RH.

Salah: mengubur entri kabel bawah di dalam air atau puing-puing. Kanan: jaga agar alasnya tetap bersih — entri bawah AC (3L+N+PE) mengasumsikan area kelenjar tetap dapat diakses.

Apa Laporan Pemasang dan Pemilik

Sebuah bengkel garmen di Dhaka, Bangladesh memasang model 30kW di balik atap 40kWp pada awal tahun 2025. Pemiliknya melaporkan jam kerja generator diesel berkurang dari harian menjadi beberapa per bulan, dan pemasang menyadari bahwa MPPT terintegrasi menghemat waktu satu minggu untuk commissioning dibandingkan dengan peralatan terpisah — meskipun mereka berharap antena WiFi memiliki kabel yang lebih panjang untuk gudang beratap logam mereka.

Operator supermarket di Sofia, Bulgaria menjalankan unit 20kW dengan selisih tarif malam/siang. Manajer fasilitas mereka mengkonfirmasi bahwa kabinet membayar sekitar sepertiga dari listrik bulanannya, dan menambahkan keluhan: kipas angin terdengar di ruang penyimpanan yang bersebelahan, jadi mereka memindahkannya ke ruang pemuatan.

Sebuah depot pasokan pertambangan di Lima, Peru membeli model 50kW sebagai cadangan setelah pemadaman listrik berulang kali. Insinyur kelistrikan mereka memuji kecepatan serah terima jaringan di dalam/di luar jaringan, namun meminta alarm lokal yang lebih keras — panel LED saja mudah terlewatkan saat shift malam.

Pertanyaan yang Sering Diajukan

T: Dapatkah mengisi daya murni dari tenaga surya tanpa jaringan listrik?

J: Ya, dalam mode off-grid; MPPT merutekan PV ke baterai dan beban, dengan jaringan hanya sebagai cadangan.

T: Berapa harga atap untuk model 20kW?

J: Sekitar 4kWp per 20m2 atap yang bagus, jadi input PV 26kW setara dengan 130m2 panel.

T: Apa yang terjadi ketika jaringan listrik padam?

A: Kabinet berpindah ke mode off-grid secara otomatis; SOC cadangan yang Anda atur di EMS menentukan berapa lama bangunan tersebut beroperasi.

Q: Berapa lama paketnya bertahan?

J: Lebih dari 6000 siklus pada suhu 0,5C dan 25°C hingga retensi 80% — sekitar dua puluh tahun dengan satu siklus per hari kerja, lebih sedikit jika bersepeda lebih keras.

T: Apakah inverter dapat diganti secara terpisah?

A: Ya, inverter stage dan paketnya adalah modul independen, dapat diservis tanpa mengembalikan kabinet ke pabrik.

T: Berapa efisiensi pulang perginya?

J: Maksimum 97% pada tingkat kabinet dengan kedalaman pelepasan 90% — cadangan DOD 10% juga memperpanjang umur siklus.

T: Apakah kita memerlukan ruang baterai?

J: Tidak. IP54 dan pemadaman kebakaran internal memungkinkan pemasangan di ruang pabrik atau luar ruangan tertutup di atas landasan beton.

T: Berapa waktu tunggunya?

J: 25-35 hari kerja untuk model standar 20/30/50kW; voltase khusus menambah waktu.
