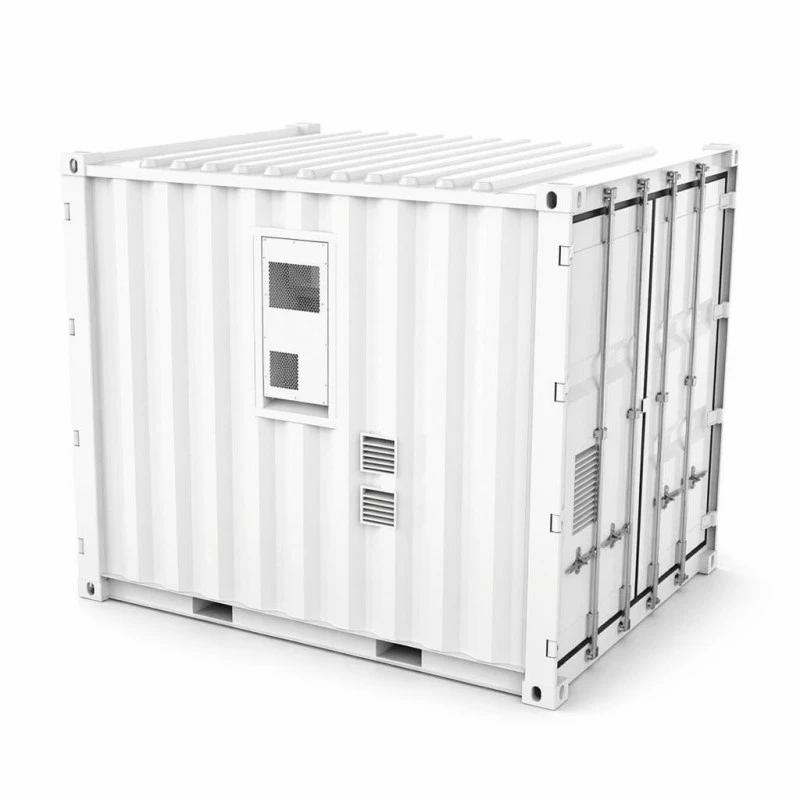

Penyimpanan Terintegrasi Pabrik Untuk Proyek Skala Besar: Memahami Sistem Penyimpanan Energi Baterai dalam Kontainer Skala Utilitas

1. Apa yang Tiba di Truk Untuk Proyek Penyimpanan Berbasis Kontainer

Proyek penyimpanan megawatt‑jam konvensional melakukan sebagian besar aktivitas perakitan di lokasi. Paket baterai dikirimkan dalam bentuk palet, struktur rak dipasang secara lokal, kabel lapangan dalam jumlah besar dirutekan dan dihubungkan, dan sebagian besar jadwal commissioning digunakan untuk menyelesaikan kesalahan pemasangan kabel yang terjadi selama pemasangan di lapangan.Sistem Penyimpanan Energi Baterai dalam Kontainer Berskala Utilitasmembalikkan urutan proyek yang khas ini.

Rangkaian lengkap paket baterai, perangkat keras sirkulasi termal berpendingin udara, rakitan pemadam kebakaran ganda, dan kabel pemantauan penuh terintegrasi sepenuhnya dalam fasilitas pabrik yang berlokasi di Yueqing. Setiap subsistem menjalani pengujian tingkat sistem gabungan sebelum dikirim di dalam enclosure 3048*2438*2591‑milimeter. Setelah dikirim ke lokasi proyek, kru lokasi menempatkan kontainer di atas landasan beton yang telah disiapkan, menjalankan kabel DC masuk bawah menuju perangkat keras PCS dan EMS di lokasi, lalu melanjutkan ke aktivitas commissioning. Dengan mengalihkan perakitan dan validasi sistem ke dalam alur kerja pabrik, tugas-tugas penting ini tidak lagi menempati garis waktu jalur kritis proyek, mewakili proposisi nilai inti untuk memilih solusi bergaya kontainer dibandingkan sistem penyimpanan berbasis rak terpisah.

2. Ikhtisar Dua Varian Kapasitas Dan Parameter Teknis Inti

Jejak kontainer fisik yang sama mendukung dua konfigurasi kapasitas energi yang berbeda, 1060kWh dan 1215kWh. Teknik sipil proyek, spesifikasi landasan beton, dan rencana pengangkatan derek tetap tidak berubah, apa pun varian yang dipilih, sehingga menyederhanakan pekerjaan persiapan lokasi pra-konstruksi. Arsitektur string berbeda untuk setiap konfigurasi: 48 paket baterai menerapkan topologi 4P264S untuk 1060kWh (nominal 844.8VDC), dan 55 paket menerapkan topologi 5P242S yang menghasilkan 1215kWh (nominal 774.4VDC). Kedua varian mempertahankan output dalam rentang pengoperasian 680‑950VDC yang diterima secara luas dan kompatibel dengan sebagian besar platform perangkat keras PCS skala besar yang umum.

Arus pengisian dan pengosongan standar berada pada 200A untuk kedua versi yang beroperasi pada kecepatan 0,5C, menyelaraskan keluaran sisi DC dengan persyaratan arsitektur bus proyek pada umumnya. Efisiensi tingkat sistem maksimum mencapai 88 persen diukur dalam satu siklus pengisian daya penuh termasuk konsumsi daya tambahan, bukan metrik hanya baterai. Kinerja masa pakai melebihi 8000 siklus pada kondisi ruangan 0,5C dan 25‑derajat Celcius dengan tetap mempertahankan kapasitas energi minimal 80 persen, dan kisaran suhu lingkungan operasional berkisar antara 0°C dan +50°C sesuai dengan manajemen termal AC internal wadah.

3. Lokasi Penerapan Target Untuk Penyimpanan Skala Utilitas dalam Kontainer

Berbagai skenario aplikasi dunia nyata mendapat manfaat dari penyimpanan baterai berskala megawatt yang sudah terintegrasi sebelumnya. Kawasan industri yang mengalami puncak beban dua hingga empat jam di malam hari dapat memanfaatkan aset penyimpanan untuk mengubah pola konsumsi sebagai respons terhadap kerangka tarif waktu penggunaan. Untuk lokasi yang bergantung pada generator diesel, varian 1060kWh dapat menopang beban industri moderat selama periode pemadaman umum tanpa logistik pasokan bahan bakar yang rumit.

Situs energi terbarukan termasuk pembangkit listrik tenaga surya dan instalasi pembangkit listrik tenaga angin menggunakan wadah ini untuk menstabilkan keluaran dan menangkap pembangkitan yang jika tidak dilakukan akan dibatasi. Operator jaringan distribusi dapat menunda peningkatan perangkat keras gardu induk yang mahal dengan menerapkan pencukuran puncak feeder untuk periode operasional terbatas. Lokasi pertambangan yang terpencil dan proyek-proyek berbasis pulau juga mewakili kecocokan utama lainnya; ruang baterai yang dibuat khusus di lokasi sering kali terbukti tidak praktis, sehingga pengiriman kontainer yang divalidasi pabrik menjadi jalur penerapan yang paling dapat diandalkan. Saat mengevaluasi perangkat keras penyimpanan untuk kasus penggunaan berskala besar ini,Sistem Penyimpanan Energi Baterai dalam Kontainer Berskala Utilitasmemberikan opsi siap diterapkan untuk menghindari perakitan sistem di lokasi secara ekstensif.

4. Alur Kerja Untuk Membawa Proyek Penyimpanan Prefabrikasi Secara Online

Eksekusi proyek dimulai dengan persiapan pekerjaan sipil. Kontraktor membangun bantalan beton datar yang dirancang untuk menangani beban titik 9500‑10500‑kilogram, memasang parit kabel yang mengarah ke lokasi kontainer, dan menjaga ruang kosong yang cukup untuk fungsi pembuangan panas AC.

Operasi pengangkatan bergantung pada perangkat keras kontainer standar termasuk pengecoran sudut. Tim proyek menyewa perangkat keras tali-temali spreader bar standar, sehingga menghilangkan persyaratan untuk peralatan pengangkat yang diproduksi khusus. Operasi penempatan derek tunggal menempatkan seluruh unit pada fondasi yang telah disiapkan.

Komisioning berlangsung dalam tiga fase berbeda setelah penempatan. Teknisi menyelesaikan pengkabelan sisi DC melalui kelenjar kabel masuk bawah yang terhubung ke perangkat keras PCS yang disediakan di lokasi. Langkah selanjutnya adalah membangun jabat tangan komunikasi antara perangkat keras pemantauan internal kontainer dan platform EMS tingkat proyek, dengan CAN, Ethernet, dan RS485 tersedia, serta fungsionalitas akses jarak jauh 4G opsional. Aktivitas penerimaan akhir mencakup pengujian fungsional relai proteksi, validasi siklus pengisian daya 0,5CP, dan verifikasi akurasi pelaporan SOC. Dengan persiapan sipil yang dilakukan dengan benar, aktivitas komisioning di lokasi biasanya memakan waktu dua hingga tiga hari kerja setelah penempatan kontainer.

5. Arsitektur Keselamatan Bawaan dan Dokumentasi Sertifikasi

Agen pemadam kebakaran ganda yang independen membentuk elemen utama desain keselamatan. Sistem aerosol bekerja di dalam wadah kemasan individual, dan zat perfluorohexanone membanjiri seluruh bagian dalam wadah. Strategi agen ganda ini mengatasi peristiwa termal yang terjadi pada skala fisik berbeda, sebuah konfigurasi yang semakin banyak diminta dalam spesifikasi asuransi untuk instalasi penyimpanan baterai berukuran besar.

Penutup kontainer berperingkat IP54 dengan kabel DC masuk bawah tahan terhadap paparan hujan dan debu di lokasi, menjaga titik penetrasi listrik tetap low profile dan terlindungi dengan baik. Paket baterai individual dilengkapi dokumentasi kepatuhan CE dan RoHS. Pengiriman sistem lengkap mencakup dokumen UN38.3 dan MSDS yang penting untuk transportasi internasional, izin bea cukai, dan persyaratan asuransi proyek.

Perangkat keras AC berpendingin udara termodulasi yang cerdas mempertahankan rakitan baterai dalam rentang pengoperasian suhu yang sempit, dibandingkan menggunakan kontrol siklus on-off yang sederhana. Spesifikasi operasional menentukan kondisi sekitar dari 0°C hingga +50°C, kelembapan 0‑95%RH non-kondensasi, ditambah ketinggian maksimum 2000‑meter dengan penurunan kinerja wajib di atas ambang batas ketinggian ini. Setiap kontainer yang telah selesai menjalani siklus pengisian-pengosongan 0,5CP skala penuh dengan data pencatatan tingkat paket yang dikumpulkan di dalam pabrik, sebelum pintu kontainer disegel untuk pengiriman keluar.

6. Alur Kerja Manufaktur Delapan Tahap di dalam Pabrik Produksi Yueqing

7. Pemeriksaan Realitas Ukuran Kritis Untuk Penyimpanan Skala Kontainer

Tim proyek harus memilih konfigurasi varian sesuai dengan persyaratan pengiriman aktual, bukan secara otomatis memilih opsi berkapasitas energi lebih tinggi. Meskipun 1060kWh dan 1215kWh memiliki dimensi kontainer fisik yang sama, voltase bus nominal berbeda secara signifikan. Tim teknik harus memverifikasi bahwa perangkat keras PCS target sepenuhnya mendukung jendela pengoperasian voltase unit yang dipilih sebelum menyelesaikan pesanan pembelian.

Sistem termal berpendingin udara memiliki batasan lingkungan yang pasti. Lokasi yang sering mengalami suhu sekitar melebihi +50°C, atau lokasi tropis di mana perangkat keras AC terus bekerja di bawah beban maksimum, dapat mencapai stabilitas suhu sel yang unggul dengan menggunakan alternatif penyimpanan berpendingin cairan. Kutipan proyek mencakup panduan yang jujur ​​mengenai kesesuaian lingkungan, bukan hanya melanjutkan pengiriman perangkat keras pasca penerapan.

Perangkat keras format kontainer menunjukkan kesesuaian ekonomi yang buruk untuk total kebutuhan penyimpanan di bawah sekitar 500kWh. Produk penyimpanan skala kabinet memberikan biaya transportasi, pengoperasian derek, dan aktivitas pemasangan di lokasi yang lebih rendah untuk kebutuhan kapasitas yang lebih kecil, dan lini produk alternatif tersedia untuk memenuhi skala proyek ini.

8. Pertimbangan Pengangkatan, Pengiriman Dan Bea Cukai

Bobot unit berada pada 9500kg (1060kWh) dan 10500kg (1215kWh). Pengangkutan menggunakan truk flatbed yang dipasangkan dengan peralatan crane di kedua ujung perjalanan pelayaran. Perangkat keras forklift tidak memiliki rating beban yang memadai untuk massa ini; rencana tali-temali dan akses derek di lokasi memerlukan definisi sebelum truk tiba di lokasi tujuan.

Karena rakitan baterai sudah diisi dayanya, kontainer ini dikirimkan sebagai barang berbahaya UN3480. Tim manufaktur menyediakan laporan pengujian UN38.3 yang lengkap, dokumentasi MSDS, dan deklarasi pengemasan barang berbahaya. Perencana proyek harus menganggarkan sekitar satu minggu tambahan waktu tunggu pemesanan di pelabuhan asal dibandingkan dengan pengiriman kargo umum standar.

Persyaratan komersial yang tersedia termasuk FOB Ningbo atau Shanghai dengan opsi CIF berdasarkan permintaan. Setiap kontainer menempati ruang yang sebanding dengan satu slot kontainer berbentuk kubus setinggi 40 kaki. Transportasi darat dalam negeri memerlukan izin rute untuk unit yang berukuran lebar sekitar 3 meter dan berat lebih dari 10 ton.

9. Garansi, Pemeliharaan Kapasitas Dan Dukungan Pelayanan Lapangan

Garansi komprehensif selama lima tahun berlaku untuk seluruh paket, rakitan AC, perangkat keras pemadam kebakaran, dan sistem pemantauan sebagai satu sistem yang lengkap. Kinerja kapasitas dijamin untuk retensi energi terukur minimum 80 persen yang beroperasi berdasarkan profil siklus 0,5C yang terdokumentasi, dengan pelacakan degradasi merujuk pada log dasar pengujian penerimaan pabrik.

Paket baterai mendukung alur kerja pemeliharaan pertukaran lapangan. Masing-masing paket yang terdegradasi dapat diganti dalam beberapa jam kerja tanpa memerlukan pembongkaran wadah penuh atau membuat sisa rangkaian baterai menjadi offline. Akses pemantauan jarak jauh melalui CAN / Ethernet / RS485 ditambah konektivitas 4G opsional memungkinkan tim layanan mengambil set data operasional tingkat paket, memungkinkan identifikasi awal penyimpangan kapasitas sebelum operator mengamati dampak kinerja.

Kegiatan servis tahunan yang direkomendasikan mencakup pembersihan filter udara, validasi tekanan bahan pemadam kebakaran, verifikasi ulang torsi terminal, dan uji coba kinerja kapasitas. Perangkat keras paket cadangan dikirimkan dalam jangka waktu lima hingga tujuh hari kerja sesuai kebutuhan.

10. Kesalahan Umum Persiapan Lokasi yang Menunda Jadwal Proyek

11. Catatan Lapangan Dunia Nyata Dari Penerapan Megawatt‑Jam Global

Sebuah perusahaan pengembangan properti yang beroperasi di Tashkent, Uzbekistan menempatkan unit berkapasitas 1.060kWh pada akhir tahun 2024 untuk mendukung kompleks komersial yang memanfaatkan perbedaan tarif siang-malam. Insinyur proyek melaporkan bahwa operasi yang menghasilkan pendapatan dimulai hanya sembilan hari setelah derek mengangkat unit kontainer dari pengangkutan flatbed. Pekerjaan instalasi fisik berjalan dengan cepat; sebagian besar investasi waktu digunakan untuk pekerjaan konfigurasi pemetaan parameter EMS berbasis RS485.

Pengembang proyek tenaga surya di Antananarivo, Madagaskar memasangkan varian kontainer 1215kWh bersama dengan aset pembangkit listrik PV yang sudah ada. Masukan dari lokasi menyoroti peningkatan beban kerja sistem pendingin dalam kondisi pengoperasian iklim pulau dengan suhu tinggi. Tim proyek meminta dokumentasi resmi penurunan suhu lingkungan tinggi sebelum melakukan pemesanan unit lanjutan.

Personel kontraktor pertambangan yang berbasis di Almaty, Kazakhstan mengerahkan unit penyimpanan kontainer yang menyediakan daya cadangan untuk infrastruktur pabrik pengolahan. Pengawas kelistrikan lokasi memuji alur kerja penempatan kontainer dengan lift tunggal, namun mencatat bahwa panjang ekor kabel komunikasi yang dipasang di pabrik memerlukan penyesuaian, karena pemosisian kelenjar masuk bawah memaksa rute parit kabel memanjang empat meter lebih jauh dari perkiraan semula.

Untuk penerapan ini dan penerapan penyimpanan energi skala besar lainnya,AMPPALmemasok perangkat keras penyimpanan format kontainer buatan pabrik yang melayani berbagai pasar internasional.

12. Pertanyaan yang Sering Diajukan
