Pengisi Daya DC yang Dipasang di Dinding OEM untuk Solusi Pengisian Kendaraan Listrik Khusus

Seiring dengan pesatnya adopsi kendaraan listrik di sektor perumahan, komersial, dan armada, permintaan akan infrastruktur pengisian daya yang andal dan hemat ruang terus meningkat. Pengisi Daya DC yang Dipasang di Dinding telah muncul sebagai solusi pilihan untuk lokasi di mana luas lantai terbatas namun daya pengisian daya yang tinggi masih diperlukan. AMPPAL, merek terkenal dalam teknologi pengisian daya EV, merancang pengisi daya cepat DC yang dipasang di dinding yang menggabungkan kinerja tangguh dengan profil ramping dan hemat ruang. Unit-unit ini mengalirkan arus searah langsung ke aki kendaraan, melewati pengisi daya terpasang dan secara signifikan mengurangi waktu pengisian daya dibandingkan dengan alternatif AC. Baik dipasang di garasi pribadi, tempat parkir tempat kerja, atau depot komersial, pengisi daya DC AMPPAL yang dipasang di dinding memberikan pengalaman pengisian daya tingkat profesional tanpa menggunakan stasiun tradisional yang berdiri di lantai.

AMPPALtelah menghabiskan waktu bertahun-tahun menyempurnakan perangkat keras pengisian daya DC untuk memenuhi tuntutan penggunaan sehari-hari yang ketat. Seri yang dipasang di dinding dirancang untuk memudahkan integrasi ke dalam infrastruktur kelistrikan yang ada dengan tetap menjaga standar efisiensi dan keselamatan yang tinggi. Setiap unit menjalani pengujian ekstensif untuk memastikan kinerja yang konsisten di berbagai kondisi lingkungan. Merek ini berfokus pada inovasi praktis seperti tahapan daya modular, manajemen termal cerdas, dan konektivitas tanpa batas, menjadikan pengisi daya ini cocok untuk pemasangan di satu kendaraan dan banyak kendaraan.

Rentang Produk dan Parameter Inti

Jajaran pengisi daya DC yang dipasang di dinding AMPPAL mencakup empat tingkat daya utama: 20 kW, 30 kW, 40 kW, dan 60 kW. Setiap model memiliki platform arsitektur yang sama, sehingga operator dapat meningkatkan kapasitas pengisian daya tanpa mengubah jejak fisik. Daftar berikut menguraikan parameter kelistrikan inti yang umum pada rangkaian ini:

Nilai Daya:20 kW, 30 kW, 40 kW, atau 60 kW tergantung model
Tegangan Masukan:400 VAC ±15%, tiga fase, 50/60 Hz
Rentang Tegangan Keluaran:150 VDC hingga 1000 VDC, cocok untuk platform baterai 400V dan 800V
Arus Keluaran Maksimum:Hingga 200 A pada model 60 kW; skala model yang lebih rendah secara proporsional
Faktor Daya:≥0,99 pada beban penuh
Efisiensi:≥95% pada keluaran nominal
Konsumsi Daya Siaga:Kurang dari 10 W
Akurasi Keluaran DC:±1% untuk tegangan dan arus
Tegangan Riak:Kurang dari 1% dari puncak ke puncak

Parameter ini memastikan bahwa setiap pengisi daya DC AMPPAL yang dipasang di dinding memberikan daya yang stabil dan bersih ke baterai kendaraan, meminimalkan tekanan pada sistem manajemen baterai dan memperpanjang masa pakai baterai secara keseluruhan. Kisaran tegangan keluaran yang lebar menjadikan seri ini kompatibel dengan spektrum kendaraan listrik yang luas, mulai dari city car kompak hingga van listrik tugas berat.

Sekilas Spesifikasi Teknis

The table below provides a detailed comparison of the four AMPPAL wall-mounted DC charger models. Informasi ini sangat penting bagi pemasang dan manajer armada yang perlu menyesuaikan kapasitas pengisi daya dengan pasokan listrik di lokasi dan kebutuhan kendaraan.

Parameter	WDC-20	WDC-30	WDC-40	WDC-60
Nilai Daya	20kW	30kW	40kW	60kW
Tegangan Masukan	400 VAC ±15%	400 VAC ±15%	400 VAC ±15%	400 VAC ±15%
Arus Masukan Maks	32 A	48 A	63 A	100 A
Rentang Tegangan Keluaran	150–1000 VDC	150–1000 VDC	150–1000 VDC	150–1000 VDC
Arus Keluaran Maks	67 A	100 A	133 A	200 A
Tipe Konektor	CCS2 / CHAdeMO / GB/T opsional	CCS2 / CHAdeMO / GB/T opsional	CCS2 / CHAdeMO / GB/T opsional	CCS2 / CHAdeMO / GB/T opsional
Panjang Kabel	3,5 m atau 5 m	3,5 m atau 5 m	3,5 m atau 5 m	3,5 m atau 5 m
Dimensi (T x L x D)	650x400x220mm	650x400x220mm	700x450x250mm	750x500x280mm
Berat	35kg	38kg	45kg	55kg
Metode Pendinginan	Udara paksa	Udara paksa	Udara paksa + kipas pintar	Udara paksa + kipas pintar
Peringkat Perlindungan	IP54 / IK10	IP54 / IK10	IP54 / IK10	IP55 / IK10
Suhu Operasional	-30°C hingga +55°C	-30°C hingga +55°C	-30°C hingga +55°C	-30°C hingga +55°C
Komunikasi	OCPP 1.6J, Ethernet, Wi-Fi, 4G	OCPP 1.6J, Ethernet, Wi-Fi, 4G	OCPP 1.6J, Ethernet, Wi-Fi, 4G	OCPP 1.6J, Ethernet, Wi-Fi, 4G
Sertifikasi	CE, TUV, UKCA	CE, TUV, UKCA	CE, TUV, UKCA	CE, TUV, UKCA

Semua pengisi daya DC AMPPAL yang dipasang di dinding menggunakan casing paduan aluminium kokoh dengan lapisan anti korosi. Modul daya internal dapat ditukar secara hot-swap pada model 40 kW dan 60 kW, sehingga mengurangi waktu henti selama pemeliharaan. Dimensinya yang ringkas memungkinkan pemasangan di ruang sempit hingga 400 mm, menjadikannya ideal untuk garasi parkir bawah tanah dan ruang servis yang sempit.

Persyaratan Instalasi dan Perencanaan Lokasi

Proper installation is critical for safe and efficient operation. AMPPAL provides detailed site preparation guidelines for every wall-mounted DC charger. Before installation, the following conditions should be verified:

Pasokan Listrik:Sirkuit tiga fase khusus dengan peringkat pemutus yang sesuai dengan arus masukan pengisi daya. Fluktuasi tegangan tidak boleh melebihi ±15% dari nominal 400 VAC.
Kekuatan Dinding:Dinding pemasangan harus menopang setidaknya empat kali berat pengisi daya. Dinding beton atau bata direkomendasikan. Untuk dinding balok berongga, diperlukan pelat pemasangan baja.
Ketinggian Pemasangan:Layar pengisi daya dan sarung konektor harus ditempatkan antara 1,2 m dan 1,5 m dari lantai akhir untuk kenyamanan akses pengguna.
Izin:Jaga jarak minimal 300 mm di semua sisi untuk ventilasi dan pengelolaan kabel. Area depan harus memungkinkan radius tekukan kabel penuh tanpa tegang.
Pembumian:Konduktor pembumian impedansi rendah khusus harus dihubungkan ke terminal pembumian pengisi daya. Resistansi tanah harus kurang dari 4 ohm.
Akses Jaringan:Untuk fitur pengisian daya cerdas, disarankan menggunakan port Ethernet berkabel atau sinyal 4G yang andal di lokasi pemasangan.

Pengisi daya DC yang dipasang di dinding AMPPAL dikirimkan dengan templat pemasangan, jangkar dinding, dan panduan memulai cepat. Blok terminal diakses dari depan setelah melepas penutup yang disegel, dan semua sambungan diberi label dengan jelas untuk menyederhanakan pengkabelan. Teknisi listrik yang berkualifikasi harus melakukan pemasangan sesuai dengan peraturan kelistrikan setempat dan manual pemasangan AMPPAL.

Fitur Keamanan dan Perlindungan

Keamanan adalah aspek pengisian cepat DC yang tidak dapat dinegosiasikan. AMPPAL mengintegrasikan perlindungan berlapis ke dalam setiap pengisi daya DC yang dipasang di dinding untuk melindungi pengguna dan kendaraan. Mekanisme perlindungan berikut ini aktif selama semua sesi pengisian daya:

Perlindungan Arus Berlebih:Pemantauan arus real-time dengan interupsi sirkuit kerja cepat mencegah kerusakan akibat korsleting atau kelebihan beban.
Perlindungan Tegangan Lebih dan Tegangan Rendah:Tegangan masukan dan keluaran terus dipantau. Pengisi daya akan langsung terputus jika batas aman terlampaui.
Deteksi Kesalahan Tanah:Pemantauan arus sisa mendeteksi kebocoran arus AC dan DC. Sistem memicu pemadaman pada tingkat kebocoran di atas 6 mA DC atau 30 mA AC.
Perlindungan Suhu Berlebih:Beberapa sensor suhu pada modul daya dan papan kontrol utama memicu penurunan daya atau pematian untuk mencegah kerusakan termal.
Proteksi Petir:Perangkat proteksi lonjakan arus dengan nilai 40 kA (8/20 µs) melindungi terhadap lonjakan tegangan transien dari sambaran petir atau peralihan jaringan.
Berhenti Darurat:Tombol berhenti darurat yang ditandai dengan jelas memungkinkan pematian manual secara langsung. Tombol ini memenuhi standar ISO 13850.
Kunci Konektor:Konektor pengisian daya terkunci pada tempatnya selama sesi aktif. Itu hanya dilepaskan setelah proses pengisian daya dihentikan dengan benar atau kendaraan membuka kunci port.
Pemantauan Isolasi:Pemeriksaan resistansi isolasi berkelanjutan antara output DC dan ground memastikan pengoperasian yang aman bahkan di lingkungan basah atau lembab.

Fitur keselamatan ini diuji dalam kondisi ekstrem di laboratorium milik AMPPAL. Pengisi daya dirancang agar aman dari kegagalan, yang berarti anomali apa pun yang terdeteksi akan mengakibatkan pemadaman listrik yang terkendali, bukan peristiwa yang tidak terkendali. Tingkat perlindungan ini membangun kepercayaan diri untuk melakukan pengisian daya tanpa pengawasan di lokasi publik dan semi-publik.

Konektivitas Cerdas dan Integrasi Jaringan

Infrastruktur pengisian daya kendaraan listrik modern membutuhkan lebih dari sekadar penyaluran daya. Pengisi daya DC AMPPAL yang dipasang di dinding dilengkapi dengan opsi konektivitas canggih yang memungkinkan manajemen jarak jauh, pelacakan penggunaan, dan integrasi dengan sistem manajemen energi. Setiap unit mendukung Open Charge Point Protocol (OCPP) 1.6J, memungkinkan kompatibilitas dengan berbagai platform perangkat lunak back-end.

Fitur konektivitas utama meliputi:

Kepatuhan OCPP 1.6J:Komunikasi standar untuk start/stop jarak jauh, pembaruan firmware, diagnostik, dan pencatatan data transaksi.
Ethernet dan Wi-Fi:Koneksi jaringan lokal memberikan kontrol latensi rendah di gedung komersial dan depot.
Modul 4G LTE:Konektivitas seluler yang tertanam memastikan pengisi daya tetap online bahkan tanpa jaringan area lokal. Slot kartu SIM dapat diakses dari panel depan.
Manajemen Beban:Penyeimbangan beban dinamis memungkinkan beberapa pengisi daya pada layanan kelistrikan yang sama berbagi kapasitas yang tersedia secara cerdas. Hal ini mencegah pemutusan sirkuit dan mengurangi biaya permintaan puncak.
Otentikasi RFID:Pembaca RFID terintegrasi mendukung kartu A/B ISO 14443, memungkinkan identifikasi pengguna dan penagihan di lingkungan parkir bersama.
Integrasi Aplikasi Ponsel Cerdas:AMPPALmenyediakan aplikasi khusus bagi pengguna akhir untuk memulai sesi, memantau kemajuan pengisian daya, dan melihat riwayat sesi.
Pengukuran Energi:Pengukur energi bersertifikasi MID tersedia sebagai opsi, memberikan pengukuran tingkat penagihan untuk pengisian daya di tempat umum atau di tempat kerja.

Operator armada akan menghargai kemampuan pelaporan terperinci yang dapat diakses melalui portal cloud AMPPAL. Status real-time, konsumsi energi per kendaraan, dan peringatan kesalahan semuanya terlihat di satu dasbor. API terbuka memungkinkan integrasi khusus dengan perangkat lunak manajemen armada pihak ketiga, menjadikan pengisi daya DC yang dipasang di dinding ini sebagai komponen fleksibel dalam ekosistem pengisian daya apa pun.

Skenario Aplikasi untuk Pengisi Daya DC yang Dipasang di Dinding AMPPAL

Keserbagunaan pengisi daya DC AMPPAL yang dipasang di dinding membuatnya cocok untuk berbagai kasus penggunaan. Bentuknya yang ringkas dan kecepatan pengisian daya yang tinggi mengatasi permasalahan di lokasi yang terbatas ruangnya sekaligus memberikan pengisian energi yang cepat.

Lingkungan instalasi yang umum meliputi:

Kompleks Perumahan:Garasi parkir apartemen dan kondominium dapat menawarkan pengisian cepat DC tanpa mengorbankan tempat parkir. Model 20 kW dan 30 kW ideal untuk pengisian daya semalaman dan pengisian daya di siang hari.
Tempat Parkir di Tempat Kerja:Pengusaha dapat memberikan pengisian cepat bagi karyawan yang perlu menambah jangkauan secara signifikan selama delapan jam kerja sehari. Model 40 kW menyeimbangkan kecepatan pengisian daya dengan biaya infrastruktur listrik yang moderat.

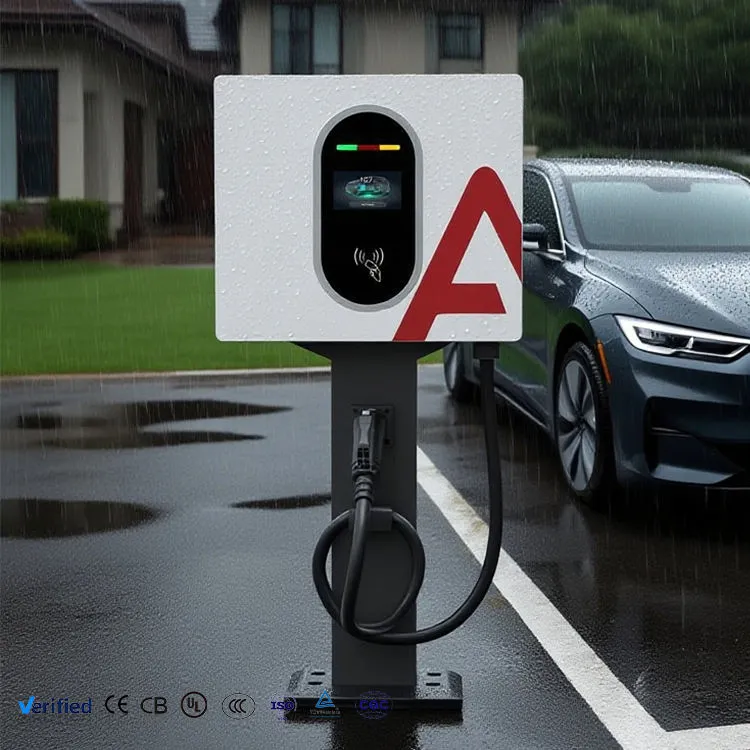

Depot Armada:Van pengiriman, taksi, dan kendaraan ride-hailing mendapatkan keuntungan dari kemampuan pengisi daya 60 kW untuk menambah jangkauan 100 km dalam waktu kurang dari 30 menit untuk sebagian besar kendaraan. Pemasangan di dinding menjaga lantai depo tetap bersih untuk pergerakan kendaraan.
Ritel dan Perhotelan:Hotel, pusat perbelanjaan, dan restoran dapat menarik pelanggan pengemudi kendaraan listrik dengan menawarkan pengisian cepat di fasilitas parkir mereka. Desainnya yang ramping berpadu sempurna dengan estetika bangunan.
Garasi Parkir Umum:Operator parkir kota dan swasta dapat memasang beberapa unit yang dipasang di dinding di sepanjang dinding dan kolom, sehingga memaksimalkan jumlah titik pengisian daya per meter persegi.

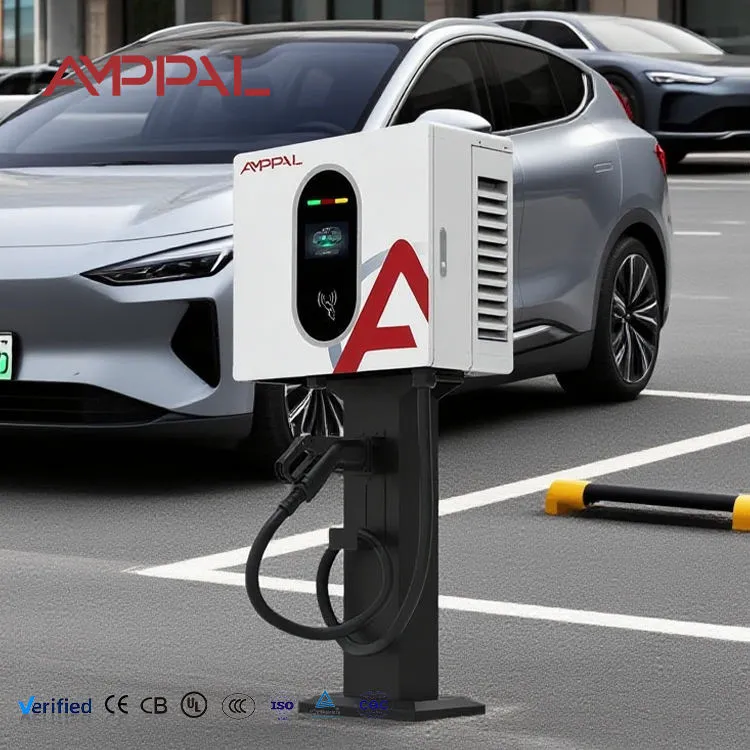

Dealer Mobil dan Pusat Layanan:Teknisi dapat dengan cepat mengisi daya kendaraan selama inspeksi pra-pengiriman dan janji servis tanpa memerlukan tempat pengisian daya khusus.

Pengisi daya DC AMPPAL yang dipasang di dinding juga cocok untuk memperbaiki struktur parkir yang ada. Karena tidak diperlukan penggalian lantai atau pemasangan alas, pemasangan dapat diselesaikan dalam hitungan jam, bukan hari. Pengisi daya ini beroperasi dengan tenang, dengan tingkat kebisingan di bawah 60 dB pada jarak satu meter, sehingga dapat diterima untuk lingkungan perumahan dan kantor yang sensitif terhadap kebisingan.

Pertanyaan yang Sering Diajukan

T: Berapa tinggi pemasangan umum dan persyaratan beban dinding untuk pengisi daya DC AMPPAL yang dipasang di dinding?

J: Ketinggian pemasangan yang disarankan untuk layar pengisi daya dan sarung konektor adalah antara 1,2 m dan 1,5 m dari lantai akhir. Rentang ini memastikan akses yang nyaman bagi pengguna dengan ketinggian berbeda-beda. Struktur dinding harus mampu menopang setidaknya empat kali berat pengisi daya, yang berarti kapasitas beban minimum 140 kg untuk model WDC-20 35 kg dan 220 kg untuk model WDC-60 55 kg. Dinding beton atau bata padat sangat ideal. Untuk pemasangan blok berongga atau drywall, pelat penyangga baja harus digunakan untuk mendistribusikan beban ke beberapa tiang. AMPPAL menyediakan templat pemasangan dan spesifikasi jangkar yang direkomendasikan dalam manual pemasangan.

T: Apakah pengisi daya DC AMPPAL yang terpasang di dinding dapat dipasang di luar ruangan?

J: Ya. Semua pengisi daya DC AMPPAL yang dipasang di dinding memiliki peringkat perlindungan masuknya IP54 atau IP55, yang berarti pengisi daya tersebut terlindung dari debu dan pancaran air dari segala arah. Penutup terbuat dari paduan aluminium tahan korosi dan diuji untuk pengoperasian pada suhu dari -30°C hingga +55°C. Untuk pemasangan di luar ruangan, disarankan menggunakan kanopi pelindung kecil atau atap yang menjorok untuk melindungi pengisi daya dari sinar matahari langsung dan hujan deras, meskipun unit dapat menahan paparan langsung. Sarung konektor dirancang untuk mencegah penumpukan air, dan semua segel eksternal distabilkan oleh UV untuk mencegah degradasi. Jika pengisi daya dipasang di daerah pesisir dengan paparan garam tinggi, AMPPAL menawarkan lapisan opsional tingkat laut untuk perlindungan korosi tambahan.

T: Konektor pengisi daya apa yang kompatibel dengan pengisi daya DC AMPPAL yang dipasang di dinding?

J: Pengisi daya DC AMPPAL yang dipasang di dinding mendukung tiga standar konektor pengisian cepat DC yang paling umum: CCS2 (Combined Charging System Type 2), CHAdeMO, dan GB/T. Setiap pengisi daya dapat dikonfigurasi dengan satu atau dua konektor tergantung pada model dan kebutuhan regional. Konektor CCS2 adalah standar untuk pasar Eropa dan Amerika Utara, sedangkan CHAdeMO banyak digunakan oleh Jepang dan beberapa model EV lama. GB/T diperlukan untuk pasar Tiongkok. Model 20 kW dan 30 kW biasanya memiliki konektor tunggal, sedangkan model 40 kW dan 60 kW dapat dipesan dengan konektor ganda untuk mengisi daya dua kendaraan secara bersamaan, dengan pembagian daya secara dinamis di antara keduanya. AMPPAL menggunakan kabel berpendingin cairan pada versi konektor ganda 60 kW untuk menjaga suhu pengoperasian yang aman selama sesi arus tinggi yang berkepanjangan.

T: Bagaimana cara kerja penyeimbangan beban dinamis pada pengisi daya DC AMPPAL yang dipasang di dinding?

J: Penyeimbangan beban dinamis adalah fitur bawaan yang memungkinkan beberapa pengisi daya AMPPAL pada layanan listrik yang sama untuk berbagi kapasitas yang tersedia tanpa melebihi batas permintaan maksimum di lokasi. Unit master atau pengukur energi eksternal memantau total penarikan arus gedung atau grup pengisi daya. Ketika beban total mendekati batas yang dikonfigurasi, pengisi daya secara otomatis mengurangi daya keluarannya untuk menjaga sistem dalam batas aman. Misalnya, jika suatu lokasi memiliki layanan 100 A dan dua pengisi daya 60 kW, sistem penyeimbangan beban mungkin membatasi setiap pengisi daya hingga 30 kW saat keduanya aktif, namun mengizinkan satu pengisi daya untuk menggunakan 60 kW penuh saat pengisi daya lainnya tidak digunakan. Alokasi cerdas ini mencegah pemutusan sirkuit, mengurangi biaya permintaan puncak dari utilitas, dan memungkinkan lebih banyak pengisi daya dipasang pada infrastruktur yang ada tanpa peningkatan listrik yang mahal. Parameter penyeimbangan beban dapat dikonfigurasi melalui portal cloud AMPPAL atau secara lokal melalui antarmuka pemeliharaan pengisi daya.

T: Protokol komunikasi apa yang didukung untuk integrasi manajemen armada?

J: Pengisi daya DC AMPPAL yang dipasang di dinding mendukung OCPP 1.6J, yang merupakan standar industri untuk komunikasi terbuka antara pengisi daya EV dan sistem manajemen pusat. Hal ini memungkinkan integrasi yang lancar dengan platform manajemen armada pihak ketiga seperti yang digunakan oleh perusahaan logistik, layanan ride-hailing, dan operator angkutan kota. Selain itu, pengisi daya ini mendukung Modbus TCP untuk integrasi sistem manajemen gedung lokal dan MQTT untuk streaming data IoT yang ringan. Platform cloud AMPPAL menyediakan RESTful API yang memungkinkan pengembangan perangkat lunak khusus untuk kebutuhan spesifik armada seperti otentikasi pengemudi, penugasan kendaraan ke pengisi daya, dan pelaporan penggunaan energi berdasarkan pusat biaya. Semua saluran komunikasi diamankan dengan enkripsi TLS, dan firmware pengisi daya dapat diperbarui dari jarak jauh melalui antarmuka jaringan mana pun yang didukung. Untuk armada dengan merek pengisi daya campuran, kepatuhan OCPP memastikan bahwa unit AMPPAL dapat dikontrol oleh sistem manajemen pengisian daya universal tanpa penguncian kepemilikan.

T: Seberapa sering pengisi daya DC AMPPAL yang terpasang di dinding memerlukan perawatan?

J: Pengisi daya DC AMPPAL yang dipasang di dinding dirancang untuk perawatan rutin minimal. Penutup yang tertutup rapat dan komponen internal tanpa kontak mengurangi kebutuhan pembersihan berkala atau penggantian komponen. Interval perawatan yang disarankan adalah sebagai berikut: setiap 6 bulan, lakukan inspeksi visual terhadap penutup, konektor, dan kabel untuk melihat tanda-tanda keausan atau kerusakan fisik; setiap 12 bulan, periksa semua sambungan listrik dan nilai torsi sesuai dengan manual perawatan; setiap 24 bulan, ganti filter udara pada model dengan pendingin udara paksa (filter dapat diganti oleh pengguna dan penggantiannya membutuhkan waktu kurang dari lima menit). Modul daya internal pada model 40 kW dan 60 kW dapat ditukar, sehingga jika ada modul yang rusak, modul tersebut dapat diganti tanpa mematikan seluruh pengisi daya. AMPPAL menawarkan garansi standar 3 tahun untuk semua pengisi daya DC yang dipasang di dinding, dengan paket garansi tambahan opsional hingga 7 tahun. Platform cloud juga memberikan peringatan pemeliharaan prediktif berdasarkan data sensor internal, sehingga memungkinkan operator mengatasi potensi masalah sebelum menyebabkan downtime.
