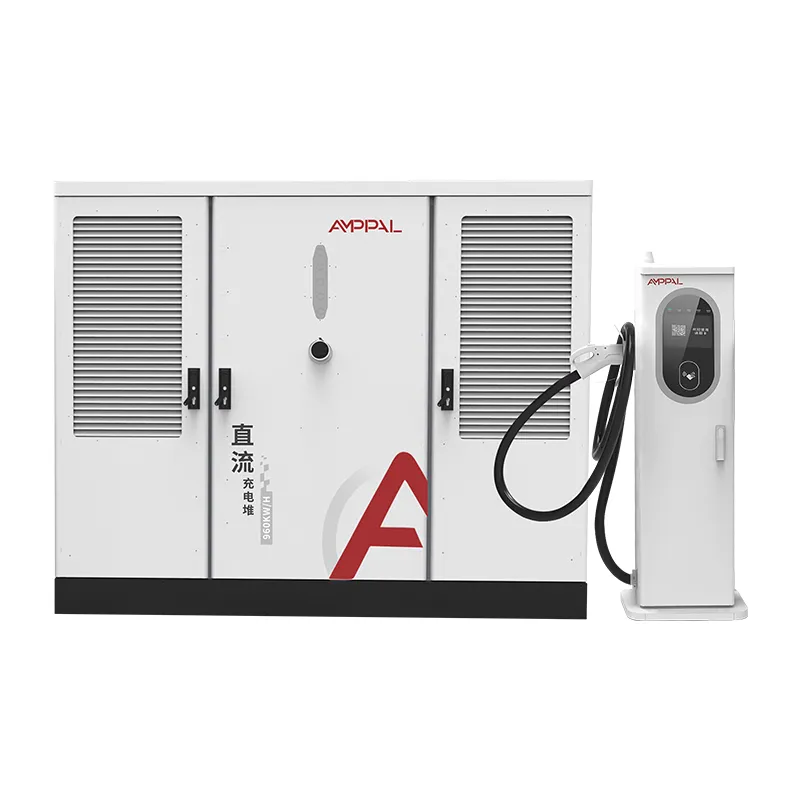

Pengisi Daya EV Ultra-cepat Tipe Terpisah 720kW untuk Armada EV Tugas Berat

Menskalakan dari 2 hingga 16 Senjata dalam Satu Kabinet

Situs pengisian daya adalah taruhan pada angka yang tidak diketahui siapa pun: berapa banyak mobil yang akan muncul di tahun ketiga. Seri AF-DC-720 dibuat untuk kalah dalam taruhan tersebut dengan baik.

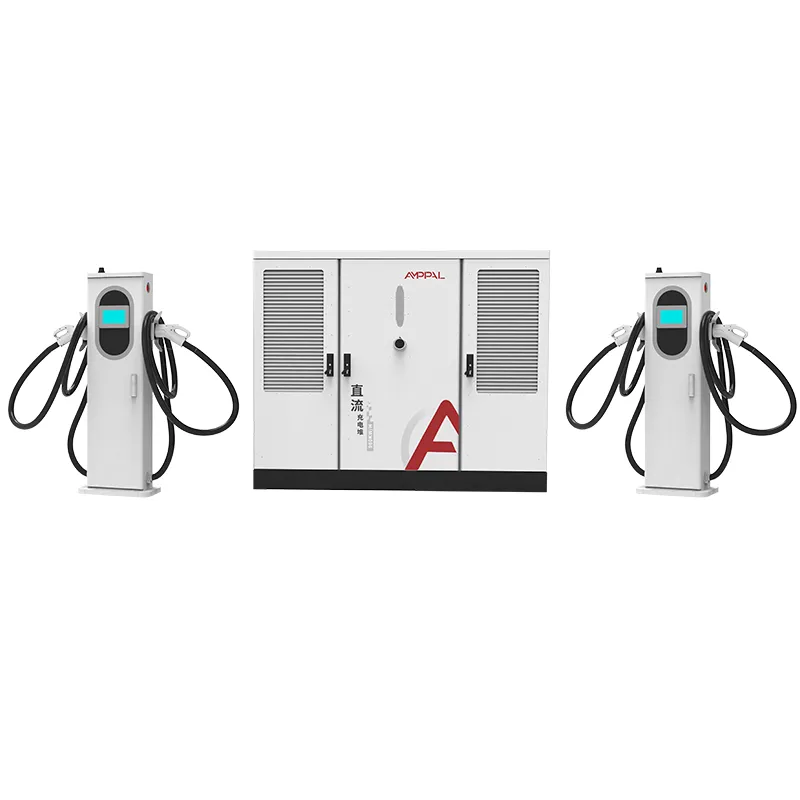

Kabinet ditetapkan pada 720kW, namun jumlah outlet hanya ditentukan, bukan keputusan. Dua atau enam belas terminal, semuanya terhubung ke kabinet yang sama, berbagi sumber daya yang sama, dan melapor ke backend OCPP yang sama. Anda memulai dari yang kecil di tempat lalu lintas tidak menentu, dan memperluas di tempat yang terbukti.

Halaman ini menjelaskan jalur perluasan, perilaku antrean pada jumlah senjata yang berbeda, dan ritme investasi bertahap yang sesuai dengan anggaran stasiun sebenarnya.

Pola yang kami lihat di 40+ negara pengekspor adalah konsisten: operator yang melakukan pentahapan terminalnya mengalahkan operator yang menebak ukuran akhir pada hari pertama.

Mengapa Gun Count Menentukan Pengalaman Pelanggan

Peak power menjual proyek tersebut; jumlah senjata menentukan apakah pengemudi akan kembali. Hubungan di antara mereka patut dicermati lebih dekat.

Lebih banyak senjata berarti waktu tunggu yang lebih singkat bahkan ketika sumber daya 720kW tidak berubah, karena daya per sesi turun sebelum pengemudi ditolak.

Situs dengan 16 senjata dengan daya 720kW memberikan setiap sesi aktif rata-rata sekitar 45kW, cukup untuk pengisian daya yang lambat namun lengkap; situs 4 senjata menghasilkan 180kW per mobil.

Perhitungan antriannya sederhana: dengan 16 senjata dan sesi rata-rata 15 menit, lokasi tersebut membersihkan sekitar 60 kendaraan per jam saat digunakan penuh.

Ruang cepat dan ruang lambat dapat hidup berdampingan: gunakan terminal berpendingin cairan 600A untuk truk dan terminal berpendingin udara 250A untuk mobil dalam satu kabinet.

Terminal dapat dibangun secara berkelompok, sehingga kabinet yang sama melayani 4 senjata pada kuartal ini dan 8 senjata pada kuartal berikutnya tanpa ruang tenaga kedua.

Kontrol OCPP jarak jauh memungkinkan Anda membatasi daya senjata selama jam sibuk jaringan dan mengangkatnya di malam hari, yang mengubah pengalaman tanpa mengubah perangkat keras.

Spesifikasi Teknis

Skenario Perencanaan untuk Stasiun 720kW

Lokasi jalan raya Greenfield dibuka dengan 4 senjata dan ditambah 4 senjata lagi setiap enam bulan seiring dengan semakin matangnya lalu lintas.

Pusat kota tempat pemiliknya sekarang memberikan ruang untuk kabinet dan posisi terminal saat penyewa mendaftar.

Hibrida depot-plus-umum: 2 ruang berpendingin cairan tugas berat untuk armada, 6 ruang berpendingin udara untuk umum, semuanya dalam satu kabinet.

Pengisian daya sementara atau acara di mana konfigurasi 16 terminal dipasang selama satu musim dan sebagian dihapus setelahnya.

Tender multi-tahap di mana perusahaan utilitas menyetujui kapasitas 720kW satu kali dan operator melakukan tahapan perangkat keras.

Logika Pembagian Daya Di 2 hingga 16 Outlet

Pengontrol memperlakukan 720kW sebagai satu kumpulan dan setiap terminal sebagai keran. Saat sesi dimulai, kumpulan memeriksa permintaannya terhadap permintaan gratis dan memberikan kekuasaan; sesi yang sudah berjalan tidak terganggu, mereka hanya melihat kumpulan menyusut di sekitar mereka.

Pada 16 sesi aktif, setiap mobil mendapat daya sekitar 45kW, yang masih menggerakkan rata-rata EV dari 20% menjadi 80% dalam waktu sekitar satu jam. Pada 4 sesi aktif, setiap mobil dapat menghasilkan daya hingga 180kW, dan satu kendaraan dapat menghasilkan 720kW penuh jika tidak ada lagi yang mengisi daya.

Pengaturan prioritas dalam OCPP memungkinkan operator melindungi ruang armada: depo dapat membatasi terminal umum pada daya 30kW sekaligus menjamin daya 600A untuk truknya sendiri. Semua ini adalah konfigurasi, bukan rekayasa.

Permintaan voltase juga penting. Kisaran keluaran 300-1000VDC mencakup mobil kelas 400V dan truk kelas 800V di bus yang sama, sehingga tidak ada senjata yang tertahan oleh arsitektur.

Pengujian Kepatuhan dan Penjaminan Mutu

Fleksibilitas ekspansi tidak berarti apa-apa jika sertifikasi tidak mencakup konfigurasi yang Anda kirimkan, sehingga setiap kombinasi diuji sebagai sebuah sistem.

Daftar UL 2202-2022 dan UL 2231-2 berlaku untuk kabinet dengan 2 hingga 16 outlet, bukan hanya konfigurasi referensi.

Pengujian penutup IP54 mencakup kabinet dan terminal; sampel diuji dengan pancaran air dan debu sesuai program pencatatan.

Faktor daya diukur pada beban penuh di setiap kabinet dan harus terbaca ≥0,99 sebelum dilepaskan.

Burn-in 48 jam menjalankan setiap unit melalui siklus beban parsial, beban penuh, dan tanpa beban, dengan data dicatat per nomor seri.

Gerbang kualitas pabrik mencakup audit torsi, pemeriksaan perutean kabel, dan uji penyisipan konektor akhir pada setiap senjata.

Di Dalam Pabrik Kami: Pengelasan Robot hingga Tes Akhir

Langkah 1. Pelubangan CNC dan pemotongan laser membentuk penutup dari gulungan baja berlapis.

Langkah 2. Robot las FANUC merakit bingkai; Rem tekan TRUMPF melipat panel luar.

Langkah 3. Pelapisan bubuk dan pengawetan dalam oven memberikan daya tahan pada hasil akhir dengan peringkat IP54.

Langkah 4. Pengkabelan pemutus dan distribusi AC terjadi pada saluran AC; Perakitan modul DC dilakukan secara terpisah.

Langkah 5. Pengontrol alokasi di-flash dengan OCPP pelanggan dan konfigurasi jumlah terminal.

Langkah 6. Uji beban 720kW penuh memverifikasi efisiensi, faktor daya, dan riak keluaran.

Langkah 7. Unit menjalankan burn-in 48 jam; kesalahan apa pun akan memicu pengerjaan ulang dan siklus pengujian baru.

Langkah 8. Inspeksi akhir dan peti; kapasitas tahunan pabrik melebihi satu juta unit, dan pengiriman pada tahun 2024 melampaui satu juta.

Panduan Ukuran: Senjata, Kekuatan, dan Perilaku Antrian

Mulailah dengan antrian yang akan Anda terima. Jika menunggu 10 menit adalah batasnya, sebuah stasiun membutuhkan kira-kira satu senjata untuk setiap 12 kendaraan per jam pada permintaan puncak. Aturan praktisnya menempatkan alun-alun jalan raya yang sibuk dengan 8 hingga 16 senjata, dan lokasi kota kecil dengan 2 hingga 4 senjata.

Kemudian periksa kekuatan per senjata. Di bawah rata-rata sekitar 40kW, sesi berlangsung lebih dari satu jam dan pengemudi pulang. Jika perkiraan Anda menyebutkan daya rata-rata di bawah 40kW, jawabannya adalah lebih sedikit senjata, bukan lebih banyak.

Jangan membeli 16 senjata untuk lokasi dengan kapasitas 720kW dan volume harian 20 mobil. Kabinet mendukungnya, tetapi model antrian tidak memerlukannya, dan investasi terminal tidak digunakan. Mulai dari 4, berkembang menjadi 8, perhatikan datanya.

Satu catatan jujur: jika situs Anda tidak akan pernah melebihi 4 senjata dan tidak pernah melihat truk, unit terintegrasi dengan kelas daya yang lebih rendah adalah jawaban yang lebih murah. Fleksibilitas arsitektur split mempunyai harga, dan Anda tidak perlu membayarnya untuk lahan sudut.

Mengapa Operator Situs Memilih AMPPAL untuk Pertumbuhan

Terminal dipesan secara batch terhadap satu kabinet, sehingga perluasan yang kedua membutuhkan biaya pengiriman terminal, bukan instalasi listrik baru.

Pengiriman 15-20 hari kerja setelah persetujuan gambar, dan MOQ satu kontainer, yang sesuai dengan peluncuran bertahap.

Pencitraan merek OEM/ODM, panjang kabel khusus, dan campuran konektor per batch, sehingga setiap ekspansi dapat mengikuti pasar.

UL 2202-2022 dan UL 2231-2 terdaftar; CE, CB, dan TUV untuk wilayah lain.

Pabrikan yang didirikan pada tahun 2014 dengan 260+ karyawan dan 40+ negara ekspor, ditambah 200+ stasiun yang kami operasikan sendiri.

Crating, Pemuatan Kontainer, dan Dokumen

Kabinet dikemas dalam kotak kayu berbingkai baja dengan lug pengangkat; terminal diberi palet dengan kabel melingkar dan konektor empuk. Rencana pemuatan dibuat per pesanan sehingga kontainer berukuran 40 kaki memuat kabinet ditambah batch terminal yang sebenarnya Anda pesan.

Syaratnya adalah FOB Ningbo atau CIF ke tujuan. Kumpulan dokumen, faktur, daftar pengepakan, bill of lading, dan laporan pengujian UL, meninggalkan kantor kami dalam waktu 3 hari kerja setelah berlayar.

Untuk proyek bertahap, kami dapat membagi pengiriman, mengirimkan kabinet terlebih dahulu dan batch terminal berikutnya, dengan dokumen terpisah setiap kali.

Dukungan Purna Jual dan Layanan Lapangan

Garansi standar dua tahun untuk kabinet, terminal, modul, dan pengontrol.

Terminal cadangan dan modul daya tersedia; pertukaran lintas kapal untuk kegagalan garansi dalam 5 hari kerja.

Diagnostik OCPP jarak jauh untuk pengaturan antrean, batas daya, dan log kesalahan, tanpa kunjungan teknisi.

Panduan komisioning untuk setiap kelompok ekspansi, termasuk daftar periksa untuk menambahkan senjata ke kabinet yang sedang berjalan.

Pembaruan firmware dan templat konfigurasi dibagikan kepada setiap pelanggan, sehingga terminal baru bergabung dengan kumpulan secara otomatis.

Catatan Penggunaan untuk Konfigurasi Multi-Senjata

Salah: menambahkan terminal di luar 16 outlet yang diperingkat. Kanan: berhenti di 16 dan pesan lemari kedua saat antrian menuntutnya.

Salah: menyetel setiap senjata ke kekuatan maksimal di backend OCPP. Kanan: konfigurasikan batas per terminal sehingga kumpulan tidak habis oleh satu kios.

Salah: membiarkan terminal yang tidak digunakan tetap menyala di musim dingin. Kanan: gunakan mode standby per outlet untuk mengurangi kerugian idle.

Salah: mencampurkan wilayah 50Hz dan 60Hz pada satu pengumpan bersama. Kanan: konfirmasikan input situs cocok dengan AC480V ±10% pada 50/60Hz sebelum pemasangan.

Salah: melewatkan pembersihan filter triwulanan pada terminal berpendingin udara seiring bertambahnya jumlah senjata. Kanan: letakkan pemeliharaan terminal pada jadwal yang disesuaikan dengan jumlah outlet.

Apa Kata Operator Stasiun Setelah Enam Bulan

Operator jalan raya di Texas, Amerika Serikat membuka dengan 6 senjata pada kabinet 720kW dan diperluas menjadi 12 setelah lima bulan. Laporannya: terminal batch kedua sudah online dalam dua hari, dan kabinet tidak perlu dibuka selama perluasan.

Seorang manajer depo bus di Baku, Azerbaijan menjalankan 16 senjata di satu kabinet dan hanya mengeluh bahwa dasbor OCPP tidak menampilkan riwayat sesi senjata cukup jauh untuk laporan bulanannya. Perangkat kerasnya sendiri telah mencatat waktu aktif 99,2%.

Seorang pengembang mal di Dubai, UEA memulai dengan 4 senjata berkekuatan 720kW dan menggambarkan antrean sebagai hal yang dapat dikelola, namun mengakui bahwa ia meremehkan berapa banyak pengemudi yang akan mengenakan biaya pada jam sibuk malam hari, dan merencanakan kabinet kedua daripada mendorong semua 16 senjata di lokasi ini.

FAQ: Menskalakan Stasiun Anda

T: Dapatkah kabinet 720kW benar-benar dimulai dengan 2 senjata?

A: Ya, minimum order adalah 2 terminal; lebih banyak lagi yang ditambahkan kemudian terhadap kabinet yang sama.

T: Berapa lama waktu yang dibutuhkan untuk menambahkan terminal ke stasiun yang sedang berjalan?

J: Biasanya satu hari kerja untuk pemasangan, pemasangan kabel, dan konfigurasi OCPP.

T: Apa yang terjadi pada daya per senjata saat lokasi terisi?

A: Kolam terbagi rata berdasarkan permintaan; pada 16 sesi masing-masing mendapat sekitar 45kW, pada 4 sesi sekitar 180kW.

T: Apakah saya memerlukan pengumpan yang lebih besar jika saya menambahkan senjata nanti?

J: Tidak, masukan 720kW tetap sama; hanya perangkat keras outlet yang berubah.

Q: Bisakah truk dan mobil berbagi kabinet?

J: Ya, dengan terminal berpendingin cairan 600A untuk truk dan terminal berpendingin udara 250A untuk mobil.

T: Apakah 16 senjata merupakan batas yang sulit?

A: Ya per kabinet; lebih dari itu, tambahkan kabinet kedua dan pisahkan lokasinya di OCPP.

T: Konektor mana yang dapat dibawa oleh terminal?

J: CCS1, CCS2, GB/T, CHAdeMO, dan NACS, dapat dialihkan per terminal.

T: Berapa waktu pengiriman untuk peluncuran bertahap?

J: Setiap batch dikirimkan 15-20 hari kerja setelah persetujuan penarikannya, jadi pentahapan tidak memperlambat Anda.
