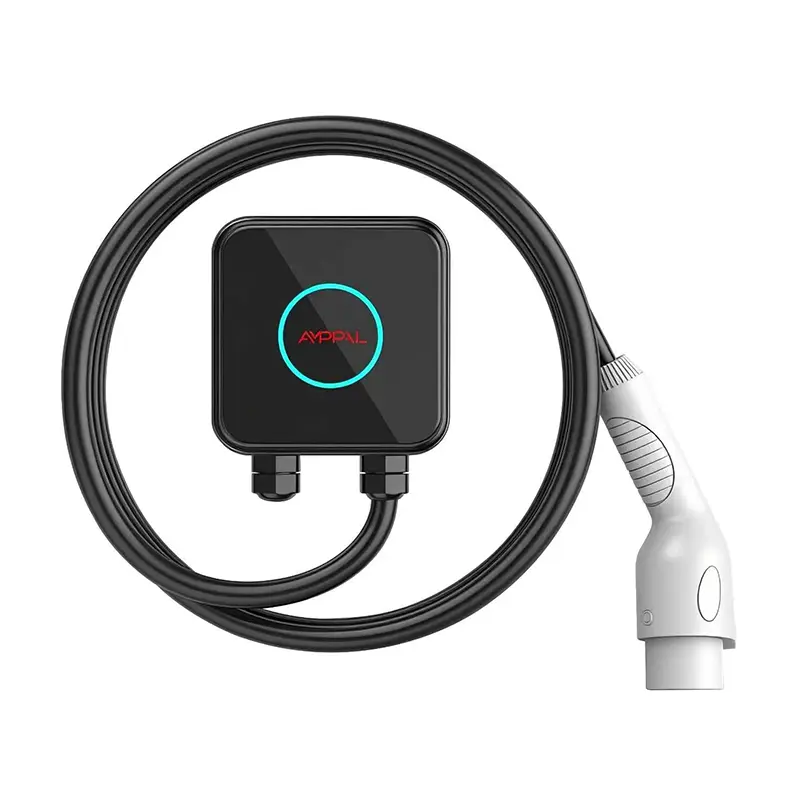

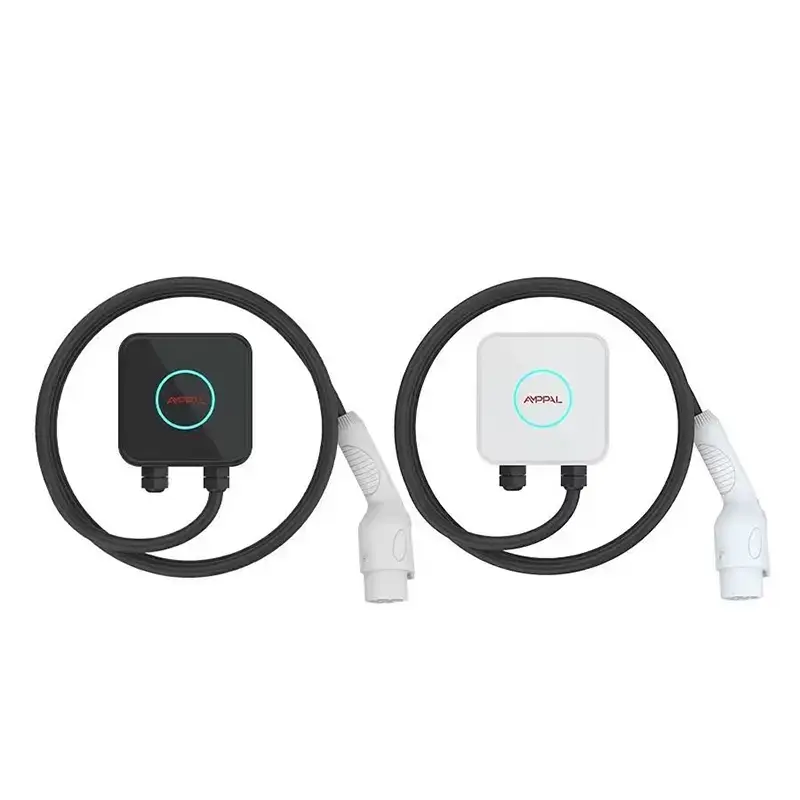

Pengisi Daya AC EV Wallbox Ringkas 3,5kW untuk Pengisian Daya di Rumah dan Kantor

Untuk Apa Pengisi Daya Ini (Dan Untuk Siapa)

Kotak berukuran 150 x 150 x 65 mm kira-kira seukuran novel hardcover tebal atau router rumah. Itu adalah keseluruhan bodi AMPPAL 3.5kW Compact - setiap komponen, relai pengaman, dan papan kontrol di dalamnya.

Kebanyakan kotak dinding di pasaran berukuran tiga hingga lima kali lipat volume ini. Di ruang bawah tanah yang sempit, di samping pemanas air, atau di dinding selebar setengah meter, perbedaan tersebut menentukan apakah Anda dapat memasang pengisi daya atau tidak.

Kami membangun unit ini untuk ruang yang diabaikan orang lain: tempat parkir kondominium yang sempit, gedung apartemen tua tanpa ruang listrik, tangga, bahkan dinding halaman bersama. Jika dinding Anda memiliki lebar bebas 150 mm, maka ada ruang untuk pengisi daya ini.

Mengapa Kekompakan Ekstrim Mengubah Instalasi Anda

Ukuran kecil bukanlah trik penataan. Ini mengubah matematika fisik pemasangan pengisi daya EV dalam empat cara.

Pertama, ketinggian pemasangan. Unit sedalam 65 mm tidak terlalu menonjol dari dinding, sehingga dapat diletakkan di lorong tanpa menghalangi lalu lintas pejalan kaki - di samping tangga ruang bawah tanah, tempat kotak sedalam 120 mm akan menonjol ke jalan setapak.

Kedua, cocok dengan lingkup yang sudah ada. Kontraktor di Italia dan Polandia telah memasang Compact di dalam kabinet distribusi logam yang sudah ada, melindunginya dari cuaca dan vandalisme tanpa pemasangan batu baru.

Ketiga, perutean kabel. Kabel masuk dan keluar dekat dengan dinding, sehingga saluran permukaan terlihat bersih dan hanya membutuhkan dua colokan dinding.

Keempat, berat badan. Dengan berat sekitar 1 kg, unit ini dipasang dengan empat sekrup pada eternit atau batu bata; tidak perlu mencari tiang atau mengebor beton.

Apa yang Ada di Dalam Pengisi Daya Sekecil Ini

Pengisi Daya AC EV Compact Wallbox 3,5kW untuk Pengisian Daya di Rumah dan Kantor adalah stasiun pengisian daya Mode 3 sesuai IEC 61851-1:2017. Itu tidak mengubah AC ke DC - pekerjaan itu tetap ada di dalam mobil. Apa yang dilakukannya adalah mengelola jabat tangan yang aman: sinyal pilot, kontrol relai, pemeriksaan kontinuitas bumi, dan penghentian otomatis ketika pengisian daya selesai atau muncul kesalahan.

Tanpa trafo dan tidak ada tahap daya DC, enklosur akan menyusut secara dramatis. Beban termal pada 3,5kW sederhana: casingnya terbuat dari cangkang termoplastik dengan peringkat UL94 V-0 (tahan api), dan panas menghilang melalui permukaan casing tanpa kipas.

IP54 berarti unit ini tahan terhadap cipratan debu dan air dari segala arah - tidak terendam air, namun hujan, kondensasi, dan pembersihan selang dapat dilakukan dengan mudah. Papan kontrol dilapisi konformal sebagai standar, tidak biasa pada harga ini, sehingga dapat bertahan di garasi pantai yang lembab.

Spesifikasi Teknis

Dimana Pengisi Daya 150 mm Ini Berada (Dan Dimana Tidak)

Kasus penggunaan realistis bersifat spesifik, dan kami mencantumkannya dengan jelas.

1) Ruang pribadi yang sempit di ruang bawah tanah apartemen, terutama pada bangunan-bangunan tua di Eropa dan Asia Tenggara yang lorong sepanjang 2,2 m tidak meninggalkan dinding.

2) Rumah kedua dan pondok liburan dengan pasokan fase tunggal 16A.

3) Tempat parkir sewaan dimana pemiliknya menginginkan tapak minimal dan unit yang dapat dilepas.

4) Dinding garasi digunakan bersama dengan ketel uap, pelembut air, atau lemari perkakas.

5) Depot armada menjalankan instalasi percontohan yang murah sebelum menggunakan peralatan ukuran penuh.

Tempat yang bukan tempatnya: mobil tiga fase 22kW, lokasi yang hanya menyediakan daya 3 fase (unit ini hanya untuk 220VAC fase tunggal), atau jalan masuk yang memerlukan pengisian daya yang lebih cepat di siang hari.

Bagaimana Kompak Menangani Panas, Debu, dan Air

Tiga pilihan teknik membuat pekerjaan berukuran kecil berdekatan di luar ruangan.

Panas: pada 3,5kW total kerugian yang hilang tetap di bawah 40W pada beban penuh. Casing ini berfungsi ganda sebagai heatsink - permukaan bagian dalam bergaris menghantarkan panas ke permukaan luar, dan uji beban menunjukkan suhu permukaan di bawah 55C pada suhu sekitar 35C.

Debu dan air: peringkat IP54 berasal dari penutup depan bergasket dan kelenjar kabel yang menjepit selubung kabel, bukan pot epoksi. Hal ini membuat unit tetap dapat diservis - teknisi dapat membukanya, menukar relai, dan menutupnya tanpa peralatan pabrik.

Sertifikasi dan Penjaminan Mutu

Ditandai CE dan diuji sesuai IEC 61851-1:2017, standar yang mengatur peralatan pengisian daya AC Mode 3.

Bahan perumahan memiliki tingkat mudah terbakar UL94 V-0 - casing tidak akan menahan nyala api, sebuah pertimbangan nyata di ruang bawah tanah bersama.

Setiap unit melewati pengujian keamanan kelistrikan 100%: kontinuitas bumi, resistansi isolasi pada 500V DC, dan ketahanan dielektrik pada 1,5kV.

Unit sampel menjalani uji semprotan garam selama 96 jam dan uji ketahanan relai 500.000 siklus di laboratorium kami.

Inspeksi masuk memeriksa kontaktor, MCU dan sensor arus terhadap sertifikat batch; tingkat penolakan dicatat berdasarkan lot.

Pabrik ini memegang sertifikasi CE, TUV, CB dan UL untuk keluarga AMPPAL, yang diaudit oleh badan eksternal yang diberi tahu.

Bagaimana Pengisi Daya Dibuat (8 Langkah)

Produksi di pabrik Yueqing kami (Zhejiang, 'ibu kota peralatan listrik') berjalan dengan urutan yang tetap:

1) Perakitan PCB SMT dengan inspeksi pasta solder otomatis.

2) Lapisan konformal diterapkan dan disembuhkan.

3) Relai, sensor, dan papan MCU dipasang di separuh rumah belakang.

4) Kelenjar kabel dan kabel 5m dipasang, dikontrol torsi.

5) Uji fungsional otomatis pada 230V dengan simulasi beban kendaraan.

6) 100% uji keamanan pot tinggi dan kontinuitas bumi.

7) Inspeksi visual dan penandaan laser nomor seri.

8) Dikemas dengan kit pemasangan dan kartu mulai cepat, dimasukkan ke dalam palet setelah pemeriksaan sampel pembakaran 24 jam.

Jalur bantuan robot yang dipasok oleh mitra FANUC (Shanghai) dan TRUMPF (Jerman) menangani lembaran logam untuk stasiun kami yang lebih besar; Compact beroperasi pada saluran AC khusus. Kapasitas pabrik tahunan melebihi satu juta unit.

Panduan Ukuran: Apakah 3,5kW Cukup untuk Anda?

Jujur saja: 3,5kW adalah pengisian daya yang lambat menurut standar modern. Cocok untuk mobil yang parkir semalaman - komuter, hibrida plug-in, dan kendaraan listrik kota dengan baterai yang dapat digunakan 20-40 kWh.

Jangan membelinya jika perjalanan harian Anda melebihi 150 km tanpa pengisian daya alternatif. Dalam hal ini stasiun Compact 7kW atau stasiun 11kW/22kW adalah rekomendasi yang jujur.

Lewati juga jika rumah Anda memiliki kabel 3 fase dan mobil Anda menerima 11kW - ​​kotak dinding menjadi penghambatnya.

Apa yang menjadikan unit ini pilihan yang tepat: ruang fisik yang sempit, sirkuit fase tunggal 16A yang tidak akan Anda tingkatkan, atau properti sekunder yang memerlukan pengisi daya yang murah dan tidak mengganggu.

Mengapa Memilih AMPPAL Dibandingkan Pengisi Daya Kompak Generik

Pabrik langsung dari Zhejiang Anfu New Energy Technology Co., Ltd. (didirikan tahun 2014, perusahaan khusus tingkat nasional) - Anda berurusan dengan pabrikan, bukan perusahaan dagang.

Waktu tunggu standar 15-20 hari kerja; sampel dikirimkan dalam 3-5 hari kerja melalui udara.

OEM dan ODM diterima: logo, panjang kabel, tipe konektor (Tipe 1/Tipe 2/GB/T) dan warna dari 100 unit.

Paket dokumentasi: deklarasi CE, laporan pengujian IEC 61851-1, manual, sertifikat inspeksi pabrik untuk bea cukai.

Rekam jejak ekspor ke 40+ negara termasuk UEA, Arab Saudi, Rusia, Jerman, Prancis, Malaysia, Thailand, Vietnam, Meksiko, dan Brasil; NEOM dan Sime Darby adalah mitra referensi.

MOQ dari 1 unit untuk pengujian; tingkatan volume dari 50 dan 500 unit.

Pengemasan dan Pengiriman

Setiap unit dikirimkan dalam karton berukuran 210 x 210 x 120 mm dengan berat sekitar 1,6 kg dengan pengisi daya, kabel 5m, kit pemasangan, dan manual. Kotaknya ramah kurir, sehingga angkutan udara tetap murah: 40 unit ditumpuk dalam satu tempat parsel berukuran 0,1 m3.

Untuk angkutan laut, 1.200 unit dimuat ke dalam kontainer berukuran 20 kaki pada 24 palet yang dibungkus plastik, masing-masing 50 karton.

Ketentuan perdagangan: FOB Ningbo atau Shanghai, EXW atau CIF berdasarkan permintaan. Dokumen mencakup faktur komersial, daftar pengepakan, deklarasi CE dan sertifikat asal; kami menangani L/C dan D/P secara rutin.

Dukungan Purna Jual dan Garansi

Garansi standar 2 tahun untuk cacat produksi; tenaga kerja dan pengiriman kembali disepakati per kasus.

Suku cadang (relai, papan kontrol, kabel) dikirim dalam 7 hari kerja; udara prioritas untuk Eropa dan Timur Tengah.

Diagnosis jarak jauh gratis: kirim foto atau video kesalahan LED dan teknisi kami membalas dalam satu hari kerja.

Perawatan bagi pengguna mudah: periksa selubung kabel dari potongan, kencangkan sekrup dinding, hilangkan debu dua kali setahun.

Perpanjangan garansi dan kontrak layanan di tempat berlaku untuk dealer di Jerman, Prancis, dan UEA.

Catatan Instalasi dan Penggunaan

Salah: dipasang rata pada dinding kayu dengan ventilasi belakang tertutup. Kanan: sisakan celah udara 30 mm dan jaga ventilasi tetap bersih - IP54 melindungi dari air, bukan menghalangi aliran udara.

Salah: mencolokkan pengisi daya ke soket rumah melalui adaptor. Kanan: sambungkan ke pemutus 16A khusus (RCD tipe A atau B, 30 mA) sehingga pemeriksaan kontinuitas bumi berfungsi sesuai desain.

Salah: melilitkan kabel 5m dengan erat pada pengait saat mengisi daya. Kanan: lepas sepenuhnya sebelum sesi; kabel melingkar di bawah beban menjadi panas dan dapat menyebabkan pemutusan termal tersandung.

Salah: pemasangan terkena hujan horizontal sepenuhnya. Kanan: pasang di bawah penutup atau di tempat parkir; IP54 tahan terhadap semprotan, tidak tahan terhadap hujan deras selama berjam-jam.

Salah: menjatuhkan konektor ke lantai tempat mobil melewatinya. Kanan: simpan pistol di tempatnya agar pin tetap bersih dan kering.

Apa Kata Pelanggan Setelah Menginstalnya

Seorang manajer properti di Warsawa memasang enam unit di ruang bawah tanah apartemen tahun 1970-an pada musim gugur lalu. Lebar 150 mm memungkinkannya memasang pengisi daya di antara papan sekering dan tangga - tidak ada stasiun ukuran penuh yang dapat menempati tempat itu. Catatannya: kabel tetap kekurangan pada teluk terakhir, sehingga gelombang kedua mendapat kabel sepanjang 7m.

Sebuah dealer mobil di Penang menggunakan Compact sebagai demo charger di showroom. 'Pelanggan melihatnya di samping buku bersampul tipis dan langsung mengetahui ukurannya,' katanya. Keluhan kecil: cincin LED terang di ruang pamer yang gelap, dan dia merekamnya di malam hari.

Seorang pemilik kemping di Bavaria mengisi daya hibrida plug-in miliknya di gudang taman di sirkuit 16A. Setelah satu musim hujan dan suhu beku -8C, tidak ada kesalahan; dia mengakui bahwa garansi 2 tahunlah yang memberinya keberanian untuk mencoba - sesuatu yang kami sarankan untuk tidak dilakukan tanpa tukang listrik, meskipun berhasil.

Pertanyaan Umum

T: Dapatkah pengisi daya 3,5kW ini dijalankan pada soket rumah tangga?

J: Tidak. Itu harus terprogram ke sirkuit 16A khusus dengan RCD.

T: Berapa rentang per jam yang ditambahkan oleh 3,5kW?

J: Sekitar 14-15 km pada 230V; baterai 30 kWh terisi dalam waktu sekitar 8,5 jam.

T: Apakah penutupnya benar-benar tahan api?

J: Ya - UL94 V-0, kelas mudah terbakar tertinggi untuk plastik.

T: Bisakah saya memasangnya di luar ruangan?

A: Di bawah atap atau tempat berlindung ya; IP54 menangani percikan dan debu, bukan hujan horizontal yang terus menerus.

T: Apakah ini berfungsi pada semua merek EV?

J: EV apa pun yang kompatibel dengan Mode 3 AC dapat digunakan dengan varian steker yang Anda pesan: Tipe 1, Tipe 2, atau GB/T.

T: Mengapa hanya 16A, bukan 32A?

J: Bodi 150x150x65 mm dioptimalkan secara termal untuk 16A; Compact 7kW mencakup 32A dengan ukuran yang sama.

T: Apa yang terjadi jika RCD mengalami trip di tengah pengisian daya?

A: Pengisian daya berhenti dan LED kesalahan muncul; itu dimulai ulang hanya setelah kesalahan teratasi.

Q: Bisakah saya memindahkannya ke properti sewaan nanti?

A: Ya - empat sekrup dan sambungan standar 16A; seorang tukang listrik melakukan gerakan tersebut dalam waktu sekitar 20 menit.
