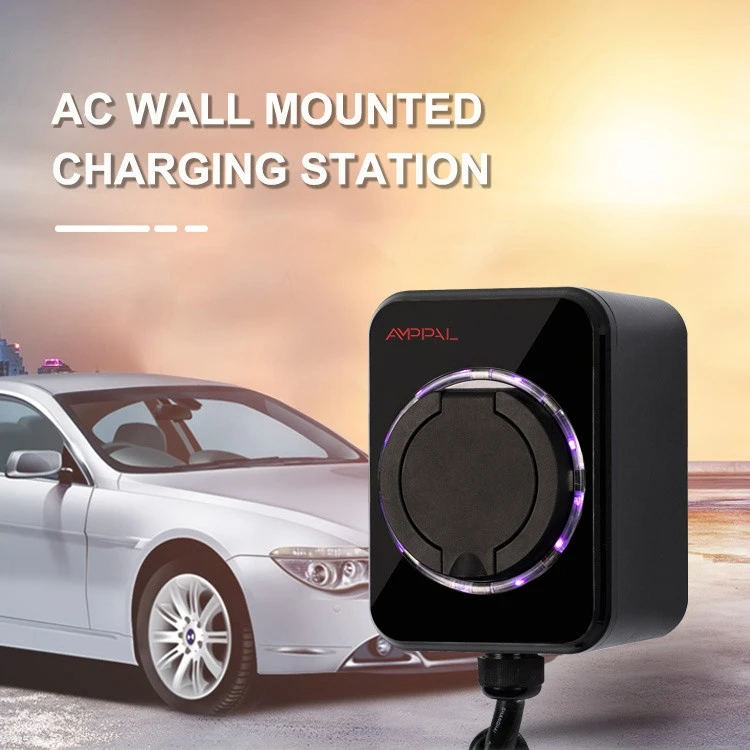

Pengisi Daya AC EV Standar 7kW yang Dipasang di Dinding untuk Rumah dan Tempat Kerja

Manfaat Wallbox 7kW bagi Tagihan Listrik Anda

Satu-satunya kesalahan terbesar yang dilakukan pembeli kendaraan listrik rumahan adalah membayar daya pengisian daya yang tidak dapat digunakan mobil mereka. Pengisi Daya AC EV Standar 7kW yang Dipasang di Dinding untuk Rumah dan Tempat Kerja sepadan dengan harganya hanya jika pengisi daya terpasang di mobil Anda menerima 32A — sebagian besar EV modern dengan unit terpasang 6,6kW atau 7,2kW dapat menerimanya. Standar AMPPAL (Model AF-AC-07-B-A-O-1-SE) dibuat untuk pencocokan tepat tersebut.

Kecepatan tidak terlalu penting dibandingkan kebiasaan. Dengan daya 7kW, baterai 40 kWh dapat diisi ulang dalam waktu sekitar enam jam, yang sangat cocok untuk digunakan pada malam hari ketika listrik di luar jam sibuk. Isi daya setiap malam, dan mobil mulai penuh setiap hari; kurva pengisian daya menjadi biasa-biasa saja seperti telepon di meja samping tempat tidur.

Ini adalah kotak dinding tanpa layar dan tanpa aplikasi berdasarkan desain. Dasbor mobil menunjukkan status pengisian daya; tugas kotak ini hanyalah mengirimkan 32A dengan aman, berulang kali, selama bertahun-tahun, di sirkuit perumahan khusus.

Lima Keuntungan yang Muncul di Laporan Bulanan Anda

Kira-kira enam jam dari kosong hingga penuh dengan baterai 40 kWh, dengan nyaman di dalam jendela 8 jam di luar jam sibuk di sebagian besar wilayah.

Dengan tarif di luar jam sibuk sebesar 8 sen per kWh, berkendara sejauh 15.000 km menghabiskan biaya listrik sekitar 180 USD — dibandingkan dengan sekitar 1.260 USD untuk bensin dalam mobil 7 L/100 km.

Sirkuit khusus 32A membuat beban dapat diprediksi, sehingga kotak dinding tidak pernah berbagi arus dengan peralatan dan tidak pernah membuat pemutus rumah tersandung di malam hari.

Kontrol pilot IEC 61851-1:2017 melindungi konektor dan saluran masuk mobil dari busur api selama pemasangan dan penarikan.

Tidak ada yang perlu berlangganan: tanpa SIM, tanpa biaya cloud, tanpa akun aplikasi. Pengisi daya berfungsi setelah jaringan hilang, karena tidak pernah ada.

Spesifikasi Teknis

Instalasi Khas untuk Unit Rumah 7kW

Rumah dan vila terpisah dengan garasi atau carport dan ruang di papan distribusi untuk pemutus arus 32A.

Rumah tangga komuter harian yang mobilnya menempuh jarak 60-120 km sehari dan harus penuh lagi pada pukul 6 pagi.

Keluarga dengan dua mobil mengisi daya secara berurutan semalaman di sirkuit bersama, bergantian pada malam hari karena kebiasaan.

Usaha kecil: pemilik satu kendaraan listrik atau van pengiriman yang parkir di tempat mereka sendiri.

Bangunan baru yang siap untuk EV di mana sirkuit 32A dipasang pada tahap konstruksi hampir tanpa biaya.

Dari Soket Dinding ke Baterai: Penjelasan Rantai Pengisian Daya

Rantai ini memiliki empat mata rantai: kisi-kisi, panel Anda, kotak dinding ini, dan pengisi daya di dalam mobil. Kotak dinding adalah tautan yang paling tidak menarik, dan itu merupakan pujian. Dibutuhkan 220VAC fase tunggal, menerapkan sinyal IEC 61851-1 mode-3 melalui kabel pilot kontrol, dan membiarkan sistem mobil menentukan kurva pengisian daya yang tepat.

Pada 32A, panas adalah musuh sebenarnya, sehingga kontaktor, kabel, dan konektor disesuaikan untuk arus kontinu sepanjang waktu; rumah termoplastik melepaskan panas. Mobil mengecil arusnya sendiri saat baterai terisi, biasanya setelah 80%.

Tanpa otak pengukur di dalamnya, pengukur utilitas Anda melakukan penghitungan. Jika tarif Anda turun setelah jam 10 malam, colokkan listrik saat Anda tiba di rumah dan biarkan kotak menunggu dalam keadaan standby — tidak ada biaya apapun jika tidak digunakan.

Sertifikasi dan Pemeriksaan Kualitas Pabrik

Penandaan CE didukung oleh file teknis yang mencakup laporan pengujian IEC 61851-1:2017, disimpan di pabrik Zhejiang kami untuk audit pelanggan.

Jalur arus 32A diverifikasi dengan pengujian ketahanan termal: beban terus menerus selama berjam-jam sementara termokopel memantau suhu terminal.

IP54 diverifikasi melalui uji semprotan air dan ruang debu yang terkalibrasi pada sampel produksi, bukan berdasarkan optimisme katalog.

Setiap unit melewati uji hipot pada tegangan pengenal 1,5x sebelum diizinkan meninggalkan saluran.

Koordinasi arus sisa divalidasi dengan RCD Tipe A, tipe yang paling direkomendasikan oleh kode nasional untuk sirkuit EV.

Pengambilan sampel batch menjalankan kembali jabat tangan sinyal pilot terhadap simulator mobil referensi sebelum setiap pengiriman disegel.

Delapan Langkah di Lini Produksi AMPPAL

Jalur ini beroperasi di kampus yang mengirimkan lebih dari satu juta unit pengisian daya pada tahun 2024; Robot FANUC menangani perakitan berulang, laser TRUMPF memotong pelat pemasangan.

1. Inspeksi masuk: setiap relai, kontaktor, dan kumpulan PCB diperiksa berdasarkan daftar pemasok yang disetujui.

2. Papan utama diisi oleh mesin SMT dan reflow yang disolder dengan nitrogen.

3. Firmware di-flash dan bentuk gelombang sinyal pilot diukur pada rig simulator mobil.

4. Relai dan kontaktor 32A dipasang dan resistansi kontaknya dicatat.

5. Bagian rumah dilengkapi dengan paking IP54 dan ditutup dengan penggerak torsi yang dikalibrasi.

6. Uji ketahanan hipot dan isolasi dilakukan pada setiap unit.

7. Unit menghabiskan beberapa jam di ruang pembakaran bersuhu 45°C, menyala dan beralih.

8. Inspeksi visual, penempatan label, dan pengepakan karton mengakhiri garis dengan stempel QC.

Panduan Ukuran: Saat 7kW Cocok, Saat Berlebihan

Baca peringkat pengisi daya terpasang pada mobil terlebih dahulu. Jika tertulis 6,6kW atau 7,2kW, wallbox ini adalah mitra yang tepat: mobil menyelesaikan pengisian daya 40 kWh dalam waktu sekitar enam jam. Jika mobil Anda hanya menerima 3,3kW, unit Standar 3,5kW adalah pembelian yang jujur ​​— kotak 7kW tidak akan digunakan selama setengah sesi.

Ini adalah produk yang salah jika rumah Anda tidak dapat menampung sirkuit 32A tanpa peningkatan panel, jika Anda berkendara kurang dari 50 km sehari dan dapat menggunakan jalur 16A, atau jika Anda memerlukan penagihan, kontrol akses RFID, atau pemantauan jarak jauh. Pekerjaan-pekerjaan itu milik keluarga jaringan OCPP, bukan milik kotak ini.

Dan pertimbangkan panelnya terlebih dahulu, bukan pengisi dayanya. Pemutus 32A dengan kabel tembaga 6 mm² yang disesuaikan dengan kode lokal Anda lebih penting daripada merek di kotak dinding. Jika tukang listrik ragu-ragu, dapatkan opini kedua sebelum Anda membeli apa pun.

Mengapa Pembeli Memilih AMPPAL Dibandingkan Merek Lokal

Pemesanan hingga pengiriman adalah 15-20 hari kerja, dan kami menyediakan slot produksi untuk distributor berulang.

MOQ dinegosiasikan per pesanan; banyak mitra baru memulai dengan uji coba 10-20 unit untuk menguji pasar.

Layanan OEM mencakup logo, warna rumah, karya seni label, dan terjemahan manual ke dalam bahasa Anda.

Pabrik ini memegang sertifikat CE, TÜV, UL, dan CB serta mengundang pelanggan untuk mengaudit lini tersebut — beberapa mitra kami di Eropa telah melakukannya.

Rekam jejak: 260+ karyawan, 40+ negara ekspor, dan 500 unit berpendingin cairan untuk proyek hidrogen hijau NEOM di Arab Saudi.

Bagaimana Kami Mengemas dan Mengirimkan Pesanan Anda

Setiap kotak dinding dikemas dalam karton sisipan busa berukuran hampir 31 × 21 × 19 cm, berat kotor sekitar 2,8 kg, dengan templat pemasangan, sekrup, dan manual. Karton tersebut bertahan saat terjatuh di sudut 1,2 m, sehingga mencakup sebagian besar penanganan angkutan udara.

Untuk angkutan laut, karton dibuat dalam palet dan dibungkus rapat; sekitar 1.000 unit muat untuk kontainer berukuran 20 kaki dan sekitar 2.100 unit untuk kontainer 40HQ. Pesanan campuran produk Standard dan OCPP berbagi kontainer tanpa biaya tambahan.

Kami mengerjakan EXW, FOB Ningbo, atau CIF, pengiriman dengan faktur komersial, daftar pengepakan, sertifikat asal, dan folder CE. Sampel dikirim melalui kurir dalam waktu 3 hari kerja setelah pembayaran.

Garansi Dua Tahun dan Dukungan Purna Jual

Cakupan dua tahun pada fungsi pengisian daya dan komponen internal, diperoleh dari pabrik di China.

Suku cadang untuk klaim garansi dikirimkan dalam 3-5 hari kerja; sebagian besar perbaikan adalah pertukaran papan atau penggantian relai.

Aliran RMA: kirim foto atau video pendek kesalahannya, teknisi kami mendiagnosis dalam satu hari kerja, dan kami menyetujui perbaikan atau penggantian.

Perawatannya mudah: bersihkan housing, periksa selubung kabel dua kali setahun, kencangkan kembali braket setelah bulan pertama.

Kami sendiri juga mengoperasikan 200+ stasiun pengisian daya, jadi tim dukungan kami menjawab berdasarkan pengalaman lapangan, bukan naskah.

Kesalahan Umum yang Harus Dihindari Dengan Sirkuit 32A

Salah: menjalankan pengisi daya pada soket 16A bersama karena 'mungkin akan baik-baik saja'. Kanan: sirkuit 32A khusus dengan RCD Tipe A, diverifikasi oleh ahli listrik.

Salah: dengan asumsi mobil 3,3kW mengisi daya lebih cepat pada kotak ini. Kanan: periksa pengisi daya terpasang; mobil adalah batas kecepatan, wallbox adalah jalan.

Salah: melilitkan kabel pada unit saat mengisi daya. Benar: letakkan secara lurus agar tetap dingin.

Salah: mengisi daya di garasi yang digunakan untuk menyimpan bensin atau pengencer cat. Kanan: jauhkan bahan mudah terbakar beberapa meter dari area tersebut dan berikan ventilasi pada area tersebut — rumah V-0 adalah pilihan terakhir, bukan izin.

Salah: mengabaikan stopkontak hangat di belakang pengisi daya. Benar: berhenti, hubungi tukang listrik; panas pada titik terminasi berarti sambungan longgar.

Umpan Balik Pemilik yang Berfokus pada Biaya

Seorang pemilik rumah di Baden-Württemberg, Jerman, mengenakan tarif malam EV keluarga 58 kWh. Dia menghitung 4,1 euro per pengisian penuh dibandingkan sekitar 70 euro untuk tangki bensin yang setara, dan satu-satunya keluhannya adalah bahwa manualnya mencakup varian 3,5kW dan 7kW, jadi dia pernah mencari spesifikasi sekring yang salah.

Seorang pemilik vila di Riyadh memulai dengan unit 3,5kW dan melakukan upgrade setelah satu tahun seiring dengan berkembangnya kemampuan mengemudinya. Mesin berkapasitas 7kW ini menyelesaikan mobilnya yang berkekuatan 45 kWh dalam waktu sekitar 6,5 jam bahkan di musim panas, dengan kondisi garasi mendekati batas suhu unit 50°C — seperti yang kami peringatkan kepadanya.

Seorang importir di Istanbul memesan Standar 7kW di lahan kontainer dan menjualnya kepada pemilik apartemen yang memiliki tempat parkir yang telah dipesan. Tanggapannya: tidak ada garansi pengembalian dalam 14 bulan, dan dia meminta kode diskon unit ganda setiap kuartal untuk pelanggan dengan dua kendaraan listrik.

Pertanyaan yang Ditanyakan Pembeli Tentang Pengisian Daya 7kW

T: Mengapa mobil saya hanya menggunakan 6,6kW pada pengisi daya 7kW?

J: Pengisi daya di dalam mobil adalah batas kecepatannya; 6,6-7,2kW adalah kisaran yang didukung wallbox ini.

T: Pekerjaan kelistrikan apa yang diperlukan?

J: Sirkuit 32A khusus dengan RCD Tipe A dan ukuran kabel sesuai kode lokal, biasanya tembaga 6 mm².

T: Bisakah mengisi daya di siang hari?

A: Ya, tapi tarif siang hari lebih mahal; tambahkan pengatur waktu atau ikuti jadwal utilitas.

T: Apakah 7kW akan membahayakan baterai kecil?

J: Tidak. Sistem manajemen baterai mobil menentukan kurva pengisian daya; wallbox hanya menyediakan apa yang diminta mobil.

T: Apa perbedaannya dengan Standar 3,5kW?

J: Kekuatannya dua kali lipat, sirkuit 32A, bukan 16A, dan kira-kira separuh waktu pengisian semalam untuk baterai yang sama.

T: Bisakah saya menggabungkannya dengan tenaga surya atap?

J: Tidak secara langsung; unit ini diberi makan jaringan. Untuk pengisian daya yang sesuai dengan tenaga surya, Anda memerlukan rangkaian jaringan dengan pemantauan CT.

T: Bisakah dua mobil berbagi satu sirkuit 7kW?

A: Tidak aman pada satu pemutus. Berikan sirkuitnya sendiri pada setiap mobil, atau alihkan ke stasiun OCPP yang dikelola beban.

T: Mengapa tidak ada layar?

J: Sengaja. Mobil sudah menunjukkan status pengisian daya; sebuah layar menambahkan titik kegagalan dan biaya tanpa manfaat di rumah.
