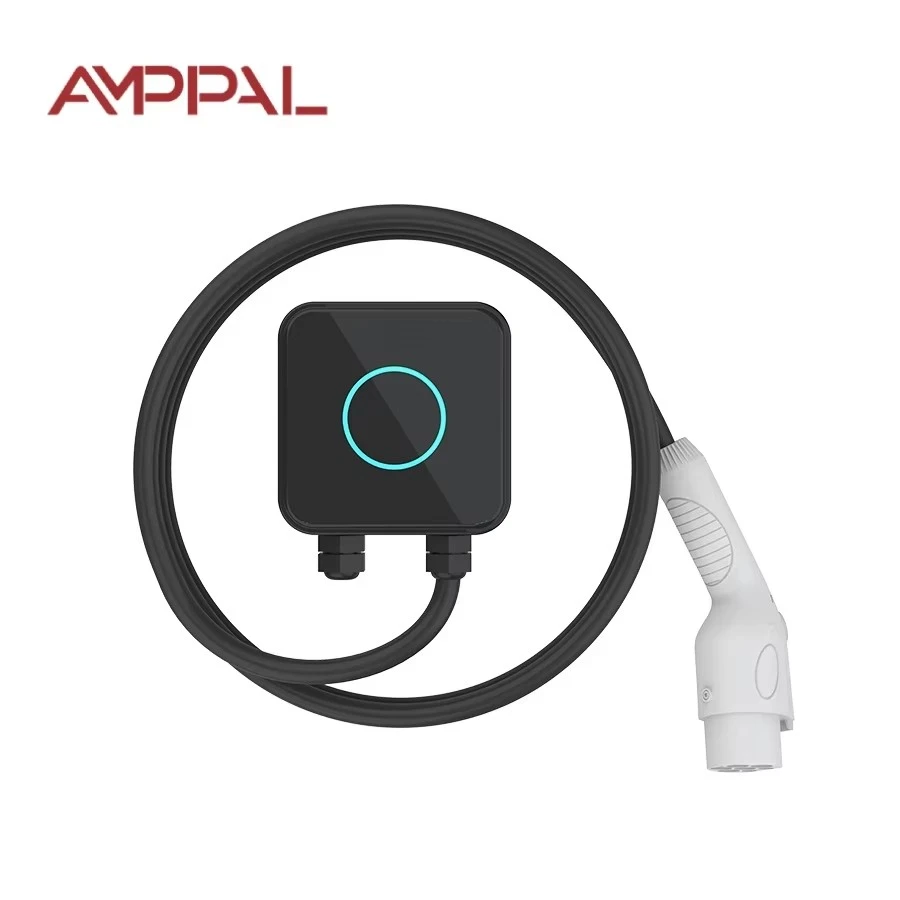

Pengisi Daya AC EV Compact Wallbox 7kW untuk Garasi Perumahan

Pengisi Daya Anda Tidak Harus Permanen

AMPPAL 7kW Compact adalah pengisi daya yang dapat Anda lepaskan dari dinding pada hari Jumat sore dan dapat digunakan di kota baru pada hari Senin.

Sebagian besar pemilik kendaraan listrik memperlakukan kotak dinding sebagai furnitur - dibaut, dipasang kabel, sebagai bagian dari rumah. Jika Anda menyewa, berganti pekerjaan, atau menghabiskan musim panas di properti kedua, sifat permanen itu menjadi sebuah kewajiban.

Unit ini memiliki berat sekitar 1 kg dan dipasang dengan empat sekrup. Copot, bungkus kabel 5m, dan masuk ke bagasi sebelah ban serep.

Pengisian Penuh 32A Dari Badan Seukuran Buku

Tujuh kilowatt pada 230V berarti 32A - jangkauan sekitar 30 km per jam pada kendaraan listrik biasa, atau baterai 40 kWh diisi ulang dalam waktu sekitar enam jam.

Bodinya masih 150 kali 150 kali 65 mm. Caranya: Pengisian daya AC tidak memiliki trafo di dalam kotak; konversinya tinggal di dalam mobil. Jadi stasiun tetap kecil sementara rating daya bertambah.

Manajemen termal berbeda dari versi 3,5kW kami - 7kW menjalankan inti heatsink aluminium tersegel di dalam cangkang termoplastik UL94 V-0, dan pengujian beban menjaga permukaan di bawah 60C pada suhu sekitar 35C.

IP54 mencegah cipratan hujan dan debu, dan papan kontrol berlapis konformal tahan terhadap kondensasi di garasi yang tidak berpemanas.

Relai 32A dan jalur suplai yang menyatu dinilai mampu berfungsi terus-menerus, sehingga receiver ini dapat menjalankan sesi semalaman selama delapan jam tanpa gangguan perjalanan.

Cara Kerja Sistem Quick-Mount

Pelat belakang dibaut ke dinding satu kali; badan pengisi daya meluncur ke atasnya dan dikunci dengan dua sekrup penahan. Membuka kunci memerlukan kunci hex standar, total sekitar tiga menit.

Secara elektrik, Anda memerlukan sirkuit 32A khusus dengan RCD tipe A atau B. Kami mengirimkan kelenjar kabel dengan ukuran untuk kabel suplai, sehingga penutup yang sama dapat menangani pemasangan kabel.

Untuk pengaturan yang benar-benar sementara - rumah sewaan selama satu musim, bengkel - tukang listrik dapat menyambungkan sisi dinding ke soket 32A dan unit dihubungkan melalui kabel suplainya sendiri. Konfirmasikan peraturan setempat; beberapa negara membatasi hal ini.

Sisi pengisian daya adalah kabel tetap 5m. Car portnya bermacam-macam, jadi pilihlah Tipe 2, Tipe 1 atau GB/T agar sesuai dengan kendaraan Anda saat memesan.

Spesifikasi Teknis

Penyewa, Pekemah, dan Rumah Kedua: Siapa yang Paling Diuntungkan

1) Penyewa yang pindah setiap 1-3 tahun - pengisi daya bergerak bersama sewa, bukan tembok pemilik rumah. 2) Pemilik pondok musim panas atau chalet ski yang menolak membeli dua pengisi daya. 3) Pengemudi kendaraan listrik yang menghabiskan waktu berminggu-minggu di rumah kerabat dan menginginkan pengisian daya semalaman. 4) Orang yang melakukan perjalanan darat dan berkemah yang menarik kendaraan listrik, mengisi daya di tempat perkemahan. 5) Dealer dan pengecer yang mendemonstrasikan pengisi daya di pameran dagang dan lokasi pelanggan.

Setiap pengguna menghadapi masalah yang sama: pengisi daya tetap terbuang saat Anda pergi. Compact mengubah biaya tetap menjadi biaya portabel.

Untuk konteksnya, dua unit ditambah kabel dapat dimasukkan ke dalam ransel standar 60 liter - detail yang penting saat reseller terbang ke pameran dagang dengan stok demo.

Instalasi Dapat Dilepas vs Tetap: Pengorbanannya

Kami menjual stasiun yang hanya dapat diperbaiki dan stasiun yang dapat dilepas, jadi jujurlah mengenai komprominya.

Pengisi daya permanen lebih rapi: tidak ada sekrup yang terlihat, tidak ada pemasangan kabel ulang di tempat berikutnya, biasanya kabel yang lebih panjang. Jika Anda memiliki rumah dan akan tinggal selama lima tahun, unit tetap adalah pilihan yang lebih baik.

Compact menukar sedikit kerapian dengan portabilitas. Kerugian sebenarnya: Anda harus mengatur sirkuit 32A di setiap lokasi baru, dan kabel 5m lebih pendek dari 7-8m yang ditemukan pada unit yang lebih besar.

Jika Anda tidak pernah berencana untuk pindah, Anda membayar sedikit premi untuk fitur rilis cepat yang tidak akan Anda gunakan. Itu adalah perhitungan yang jujur.

Standar, Pengujian dan Kepatuhan

ditandai CE; diuji sesuai IEC 61851-1:2017 untuk pengisian daya AC Mode 3.

Perumahan tahan api UL94 V-0; keluarga kasus yang sama digunakan di unit armada kami.

Pengujian produksi 100%: kontinuitas bumi, isolasi 500V DC, ketahanan dielektrik 1,5kV.

Pengujian jenis ini mencakup semprotan garam selama 96 jam dan lari ketahanan estafet 500.000 siklus.

Sertifikat batch untuk kontaktor, sensor arus, dan MCU dari pemasok yang disetujui.

Sertifikasi pabrik: CE, TUV, CB, UL - diaudit oleh badan eksternal yang diberitahukan secara bergilir.

Dari Jalur SMT hingga Karton Pengiriman

Urutan pembangunan di pabrik Yueqing kami (Zhejiang) berjalan:

1) Perakitan SMT dengan inspeksi optik otomatis.

2) Lapisan konformal diterapkan dan disembuhkan.

3) Inti heatsink dan tumpukan relai dirangkai ke dalam cangkang.

4) Kabel 5m dipasang melalui kelenjar yang dikontrol torsi.

5) Uji fungsional kendaraan simulasi pada 32A.

6) Pengujian pot tinggi dan kontinuitas bumi.

7) Penandaan laser serial dan pemeriksaan visual akhir.

8) Paket karton dengan pelat pemasangan, kunci hex dan manual, ditambah sampel pembakaran 24 jam per batch.

Saluran AC dan DC dijalankan secara terpisah di pabrik; lembaran logam untuk stasiun yang lebih besar berasal dari jalur robot yang dibangun bersama mitra FANUC (Shanghai) dan TRUMPF (Jerman). Kapasitas tahunan melebihi satu juta unit.

Apakah 7kW Kecepatan yang Tepat untuk Mengemudi Anda?

Tujuh kilowatt mencakup pola klasik dalam semalam: jangkauan 30 km per jam, delapan jam parkir sama dengan penambahan 240 km. Itu memuaskan sebagian besar penumpang dan bahkan perjalanan sewa jarak jauh.

Ini bukan produk yang tepat jika Anda berkendara lebih dari 250 km setiap hari tanpa pengisian daya lainnya, atau jika mobil Anda menerima 11kW 3 fase dan rumah Anda memiliki kabel 3 fase - maka stasiun 11kW akan lebih membantu Anda.

Dan itu berlebihan untuk hibrida plug-in dengan baterai 10 kWh; Compact 3,5kW akan mengisinya dalam semalam dan biaya pembeliannya lebih murah.

Apa yang Anda Dapatkan Dari Pabrik Yang Dilewatkan Orang Lain

Produsen langsung: Zhejiang Anfu New Energy Technology Co., Ltd., didirikan pada tahun 2014, perusahaan khusus tingkat nasional dengan 260+ staf.

Waktu tunggu standar 15-20 hari kerja; sampel yang dikirim melalui udara dalam 3-5 hari kerja.

Opsi OEM dari 100 unit: logo, panjang kabel, standar konektor (Tipe 1/Tipe 2/GB/T), warna casing.

Dokumen ekspor selesai: deklarasi CE, laporan pengujian IEC 61851-1, sertifikat inspeksi pabrik.

Rekam jejak di 40+ negara; mitra referensi termasuk NEOM (Arab Saudi) dan Sime Darby (Malaysia).

Percobaan MOQ 1 unit; tingkat harga pada 50 dan 500 unit.

Pilihan Kotak, Berat dan Pengangkutan

Karton pengiriman berukuran 210 x 210 x 120 mm dengan berat sekitar 1,7 kg dengan pelat pemasangan dan peralatan. Palet berisi 50 unit memiliki berat di bawah 90 kg, itulah sebabnya angkutan udara menjadi standar untuk pesanan kecil - biasanya 5-7 hari dari pintu ke pintu ke Eropa.

Angkutan laut: sekitar 1.200 unit per kontainer berukuran 20 kaki pada 24 palet terbungkus plastik berisi 50 karton.

Ketentuan: FOB Ningbo atau Shanghai, EXW atau CIF. Dokumen termasuk faktur komersial, daftar pengepakan, deklarasi CE dan sertifikat asal; L/C dan D/P diterima.

Garansi, Suku Cadang dan Respon Pelayanan

Garansi 2 tahun untuk cacat produksi; tenaga kerja dan pengiriman kembali disepakati per kasus.

Suku cadang - relai, papan kontrol, kabel, pelat pemasangan - dikirim dalam 7 hari kerja.

Diagnosis kesalahan foto atau video dengan respons teknisi dalam satu hari kerja.

Perawatan pengguna: bersihkan ventilasi, periksa selubung kabel, kencangkan kembali sekrup satu bulan setelah pemasangan.

Kontrak layanan dealer dengan mitra lokal di Jerman, Prancis, dan UEA.

Anjuran dan Larangan Saat Memindahkan Pengisi Daya Anda

Salah: mencabut kabel suplai dan mengemas unit dalam keadaan basah. Kanan: matikan pemutus, keringkan kelenjar, gulung kabel dengan longgar, simpan kotak tegak di bagasi.

Salah: menginstal ulang di alamat baru tanpa tukang listrik memeriksa sirkuit. Kanan: mintalah teknisi listrik setempat untuk memverifikasi kapasitas 32A dan jenis RCD sebelum Anda memasang pelat.

Salah: membawa unit dengan kabel pengisi daya. Kanan: angkat pada badannya - kabel diberi nilai arus, bukan penanganan bagasi.

Salah: membiarkan senjata Tipe 2 tergantung di tanah di tempat sementara. Kanan: gunakan sarung dinding, atau kantongi pistol jika tidak ada sarungnya.

Salah: dengan asumsi soket 230V apa pun di tujuan dapat digunakan. Kanan: periksa sirkuit berkemampuan 32A yang sebenarnya; soket 13A akan menyebabkan trip atau membatasi sesi.

Pengalaman Pemilik Dengan Pengisi Daya Bergerak

Seorang insinyur perangkat lunak yang menyewa di Dublin rata-rata berpindah setiap 18 bulan. Dia menyimpan perlengkapan pemasangan di dalam kantong dan mengatakan bahwa perpindahan sekarang membutuhkan 'satu istirahat makan siang': pemutus, empat sekrup, kotak di dalam mobil, pasang kembali di flat baru. Keluhannya: kabel sepanjang 5m ketat untuk sisi terjauh dari teluk ganda, jadi dia memarkirnya tepat di depan.

Sepasang suami istri di Vancouver menyimpan satu Compact untuk apartemen mereka dan kabin tepi danau yang berjarak empat jam perjalanan, membeli pelat belakang kedua sehingga perangkat keras dinding tetap berada di kedua lokasi. Hasil tangkapan yang mereka temukan: di kabin, 7kW memaksimalkan sirkuit 32A, sehingga pemanas air dan pengisi daya tidak dapat bekerja bersamaan - mereka menjadwalkan pengisian daya dalam semalam.

Seorang penjelajah darat di Australia melakukan serangan dari tempat perkemahan 32A dan melaporkan bahwa unit tersebut selamat dari jalan berkerikil sepanjang 4.000 km di bagasi. Catatan kecil: kartu quick-start hanya dalam bahasa Inggris, dan dia menginginkan versi Perancis/Spanyol di dalam kotak.

Pertanyaan yang Paling Banyak Ditanyakan Penyewa

T: Apakah saya memerlukan izin pemilik untuk memasang ini?

A: Pelat belakang menyisakan empat lubang sekrup kecil, jadi tanyakan dulu; kebanyakan tuan tanah menerimanya karena pemindahannya bersih.

T: Bisakah saya memindahkannya sendiri?

J: Pencopotan pemasangan aman dilakukan sendiri, tetapi setiap pemasangan ulang memerlukan teknisi listrik untuk memverifikasi sirkuit.

T: Apakah pengisian dayanya akan lebih cepat dibandingkan kabel nenek?

J: Ya - sekitar tiga kali lebih cepat dibandingkan pengisian kabel rumah tangga 8A.

T: Bagaimana jika rumah saya berikutnya hanya memiliki 16A fase tunggal?

J: Unit ini beradaptasi dan mengisi daya pada 3,7kW di sana.

T: Steker mana yang harus saya pesan?

A: Tipe 2 untuk mobil Eropa, Tipe 1 untuk sebagian besar model Jepang dan AS, GB/T untuk kendaraan pasar Cina.

Q: Apakah housing cukup tangguh untuk perjalanan bagasi?

J: Cangkang UL94 V-0 dengan inti heatsink tersegel telah terbukti di armada; kemas dalam karton aslinya jika memungkinkan.

T: Bagaimana jika saya kehilangan kunci hex?

A: Ini adalah ukuran standar yang dijual di mana saja; kami juga menyertakan cadangan di dalam kotak.

T: Berapa lama waktu yang dibutuhkan untuk mengisi penuh pada EV biasa?

J: Baterai 40 kWh dapat terisi dari 10% hingga 100% dalam waktu sekitar 5,5-6 jam pada daya 7kW.

Q: Bisakah satu unit mengisi daya dua mobil?

J: Tidak - satu konektor per unit; tambahkan Compact kedua jika Anda membutuhkan dua bay.
