Stasiun Pengisian AC EV Komersial OCPP 11kW untuk Hotel dan Apartemen

Perbedaan Daya Tiga Fasa di Tempat Pengisian Daya

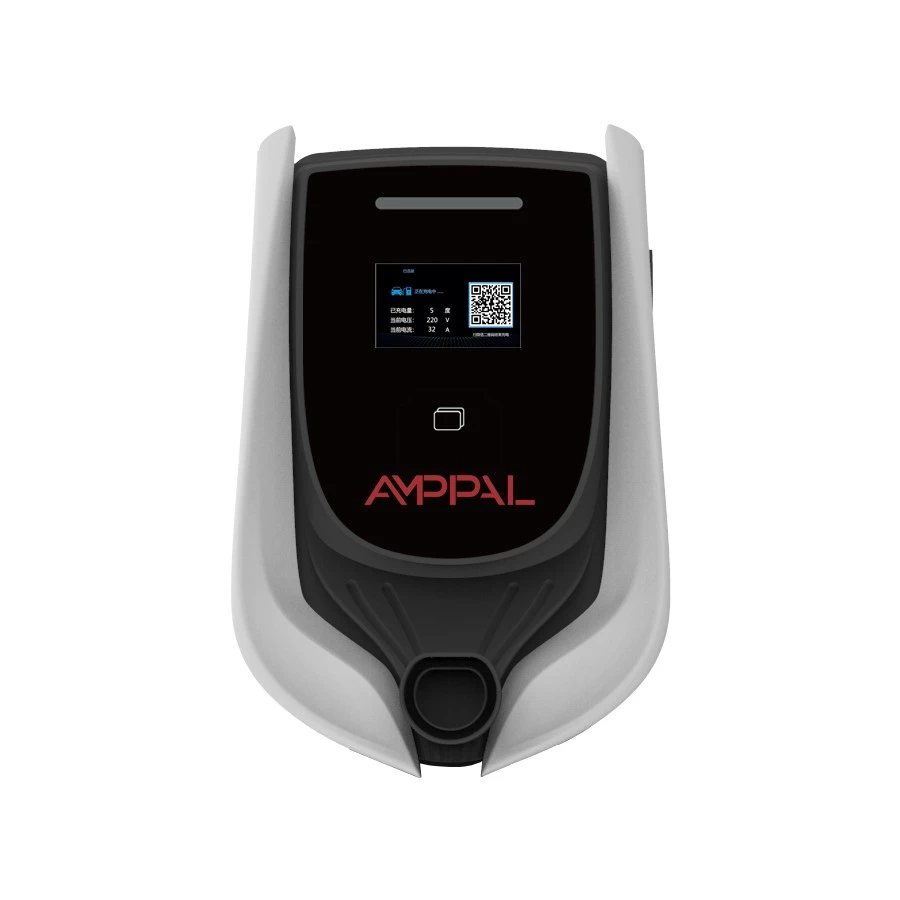

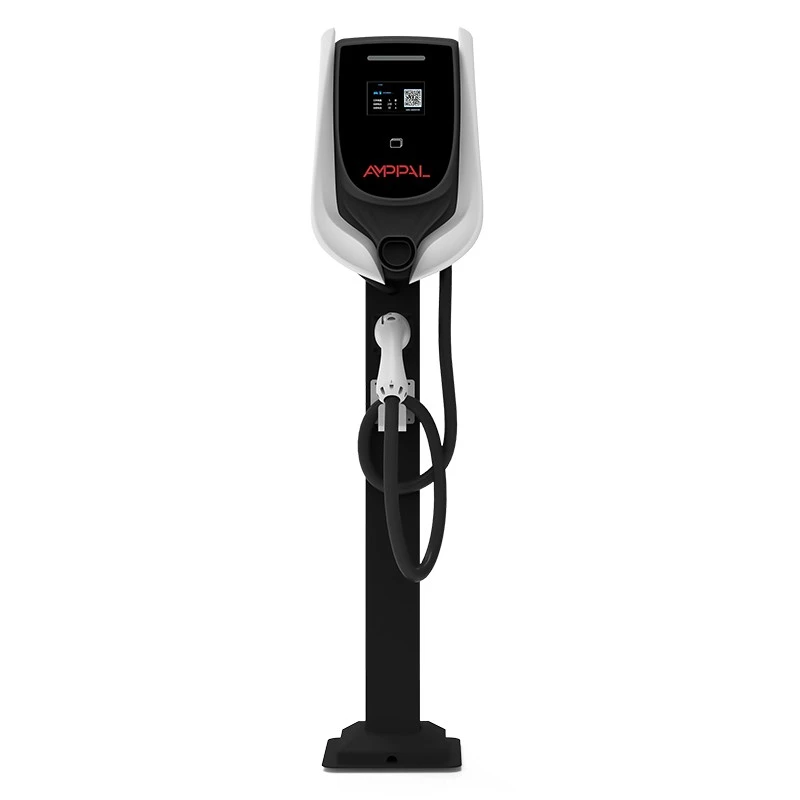

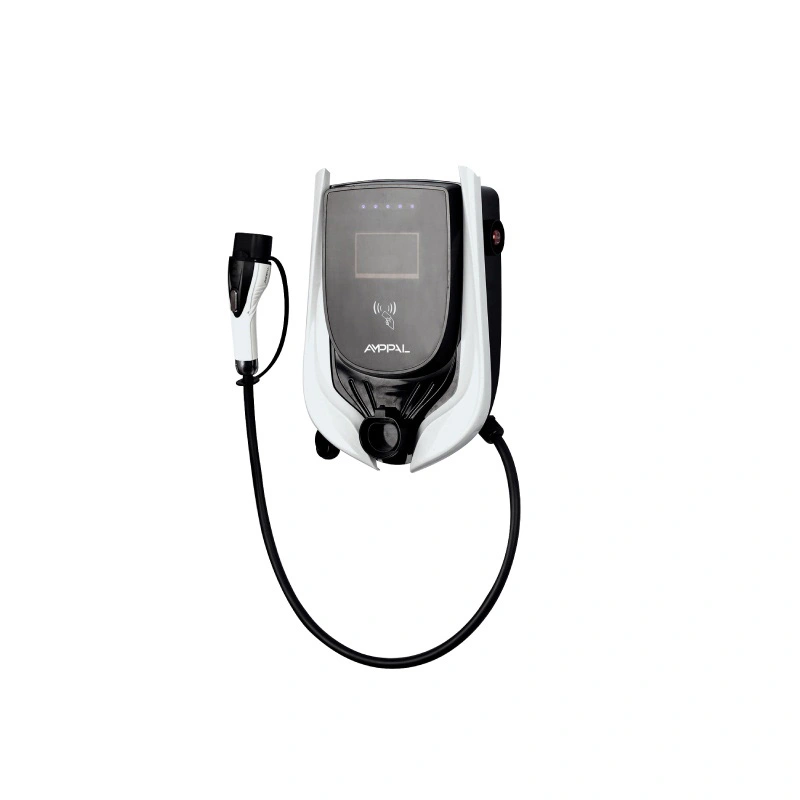

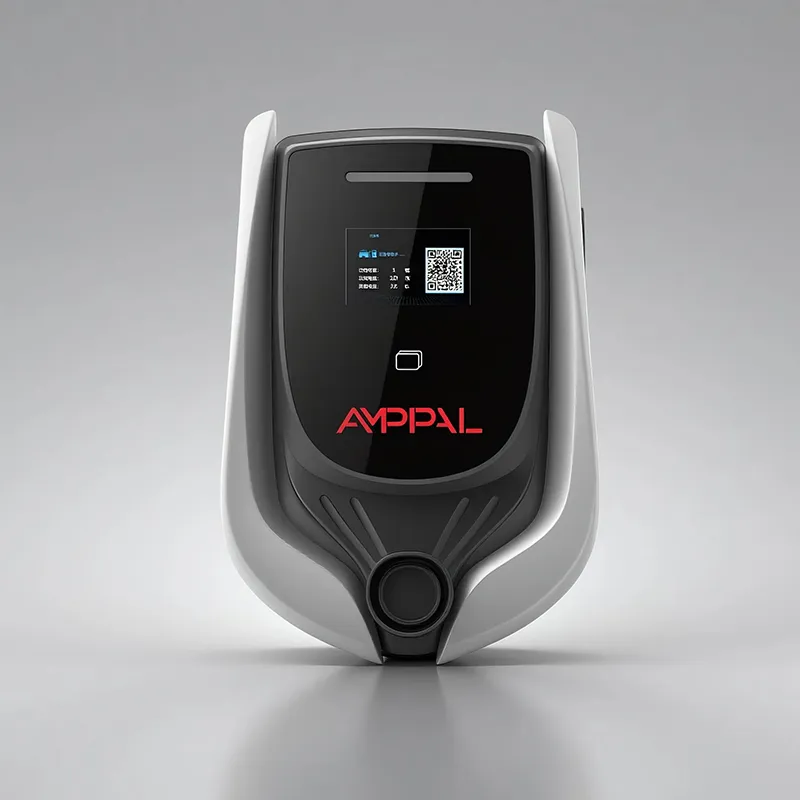

Sebuah lokasi dengan daya masuk yang terbatas masih dapat melayani banyak kendaraan listrik — jika stasiun-stasiun tersebut sepakat tentang siapa yang mengambil apa. Stasiun Pengisian AC EV Komersial AMPPAL 11kW OCPP untuk Hotel dan Apartemen (Model AF-AC-11-L/B-A-M-4-SD-P) dibangun untuk negosiasi tersebut, dan input tiga fase adalah fondasinya.

Pengisi daya satu fase 11kW akan membutuhkan sekitar 46A dari satu fase, yang dibenci sebagian besar panel komersial. Stasiun ini membutuhkan sekitar 16A per fase dalam tiga fase untuk menghasilkan 11kW yang sama, menjaga keseimbangan fase di lokasi tetap merata dan panel senang. Itulah perbedaan antara pengisi daya yang sesuai dengan bangunan dan pengisi daya yang memaksa peningkatan layanan.

Tambahkan tumpukan jaringan — RFID, LCD, strip LED, OCPP 1.6j melalui empat opsi konektivitas — dan Anda memiliki stasiun yang tidak hanya mengisi daya dengan cepat tetapi juga melaporkan, menagih, dan menghasilkan ke pengelola beban situs.

Enam Keuntungan untuk Situs yang Menjalankan Banyak Stasiun

Input tiga fasa pada ~16A per fasa menjaga pembebanan per fasa tetap rendah, sehingga lebih banyak stall yang sesuai dengan layanan yang ada.

Manajemen muatan yang terkoordinasi membatasi total penarikan di lokasi, melindungi pemutus utama ketika setiap kios terisi.

Strip LED menunjukkan status masing-masing stasiun dari seluruh lokasi, sehingga mengurangi pemeriksaan berjalan bagi staf lokasi.

RFID dan OCPP 1.6j menjaga penagihan per pengguna tetap akurat bahkan ketika sepuluh sesi dijalankan sekaligus.

Peringkat kebisingan ≤40dB memungkinkan stasiun berada di dekat jendela kantor dan dinding apartemen tanpa keluhan.

LCD 4,3 inci menampilkan detail sesi di lokasi, sedangkan backend menampilkan data yang sama dari jarak jauh.

Spesifikasi Teknis

Lingkungan yang Mendapatkan Manfaat Paling Banyak dari Stasiun 11kW

Kampus perkantoran di mana karyawan memerlukan pengisian ulang yang berarti selama 8 jam sehari, bukan hanya sedikit saja.

Menara apartemen dengan pasokan rumah tiga fase dan 5-20 tempat parkir penduduk.

Plaza ritel dan pengembangan serba guna di mana omzet penting dan tamu membayar per sesi.

Tempat armada kecil mengisi daya van antar shift, dengan laporan konsumsi per kendaraan.

Bangunan dengan batas koneksi yang ketat di mana insinyur listrik menganggarkan setiap amplinya.

Bagaimana Penyeimbangan Beban Dinamis Membagi Daya yang Tersedia

Setiap lokasi mempunyai plafon: pemutus utama, trafo, kontrak utilitas. Penyeimbangan beban mengubah batas atas itu menjadi anggaran. Stasiun-stasiun dalam grup melaporkan pengundian langsung mereka ke platform manajemen atau pengontrol lokal melalui RS485, dan setiap unit menerima batas arus waktu nyata yang menjaga jumlahnya tetap di bawah batas maksimum.

Ketika sebuah mobil baru masuk, kelompok tersebut melakukan alokasi ulang: sesi yang telah berjalan paling lama mungkin akan turun sebentar, pendatang baru mendapat bagian, dan tidak ada yang tersandung pemutus utama. Ketika mobil selesai, kapasitas yang dibebaskan kembali ke sesi yang tersisa. Pengemudi melihat strip LED berubah warna; teknisi situs melihat angka-angka di backend.

OCPP 1.6j membawa sisi transaksi dan konfigurasi — start/stop, kWh, tarif, ID kartu — sementara koordinasi beban menggunakan tautan lokal. Pemisahan ini memang disengaja: penagihan memerlukan cloud, kontrol saat ini memerlukan milidetik, dan milidetik tidak perlu menunggu perjalanan pulang pergi 4G.

Sertifikasi dan Verifikasi Keamanan

UL 2202 mencakup konstruksi sistem pengisian lengkap dan keselamatan listrik; UL 2231-2 mencakup sirkuit perlindungan personel.

Keseimbangan tiga fase dan perilaku kehilangan fase diverifikasi dalam pengujian pabrik, termasuk skenario brown-out.

IP54 dikonfirmasi dengan uji semprotan dan debu yang dikalibrasi pada sampel produksi.

Peringkat akustik ≤40dB diukur pada satu meter di tempat pengujian, dan catatannya disimpan bersama batch.

Setiap unit melewati uji hipot dan isolasi dengan hasil bernomor seri disimpan dalam file.

Kami menguji ulang perilaku OCPP 1.6j pada backend referensi di setiap rilis; logika penyeimbangan beban khususnya diperiksa terhadap skenario multi-unit.

Delapan Langkah Produksi di Balik Stasiun 11kW

Perakitan berlangsung di kampus Zhejiang yang mengirimkan lebih dari satu juta unit pengisi daya pada tahun 2024, di mana robot FANUC dan peralatan laser TRUMPF berbagi lantai dengan jalur AC dan DC.

1. Baja penutup dipotong dengan laser dan direm tekan, kemudian dilapisi bubuk.

2. Relai, kontaktor, dan papan yang masuk diperiksa berdasarkan daftar pemasok yang disetujui.

3. Papan daya dan komunikasi dibuat dengan SMT dan disolder ulang.

4. Kabel tiga fase dipasang dan torsi diperiksa dengan driver yang dikalibrasi.

5. Firmware di-flash dan unit mendaftar dengan backend uji OCPP.

6. Jabat tangan penyeimbang beban RS485 dilakukan antara unit berpasangan.

7. Hipot, isolasi, dan pembakaran listrik dijalankan di setiap stasiun.

8. Papan nama, tanda UL, dan kemasan karton menutup jalur.

Panduan Ukuran untuk Situs Multi-Stasiun

Bekerja mundur dari layanan. Jika gedung mempunyai suplai tiga fasa dan teknisi dapat memberikan sirkuit 16A per fasa pada masing-masing kios, stasiun 11kW per kios adalah kepadatan yang tepat untuk kantor, apartemen, dan lahan serba guna. Jika lokasi tersebut hanya memiliki satu fasa, stasiun OCPP 7kW adalah pilihan yang tepat — unit ini memerlukan tiga fasa agar sepadan dengan harganya.

Sekarang bagian yang tumpul. Ini adalah produk yang salah untuk jalan masuk dua mobil (unit 3,5kW atau 7kW lebih murah dan berfungsi dengan baik), untuk setiap lokasi yang merencanakan pergantian kurang dari 30 menit (yaitu wilayah DC), dan untuk lokasi yang teknisi kelistrikannya belum mengkonfirmasi pasokan tiga fase di atas kertas. Pemesanan sebelum audit panel adalah bagaimana biaya peningkatan muncul.

Jika ragu, belilah grup yang dikelola beban: stasiun-stasiun dari keluarga ini dapat digabungkan dengan saudara-saudaranya yang berdaya rendah di satu lokasi, dikoordinasikan di bawah satu langit-langit. Fleksibilitas tersebut biasanya lebih murah dibandingkan menebak kombinasi kekuatan yang tepat pada hari pertama.

Mengapa Operator Situs Memilih AMPPAL

Pengiriman standar adalah 15-20 hari kerja; peluncuran situs bertahap dapat dipesan ke dalam slot produksi yang direncanakan.

Opsi OEM mencakup branding enklosur, layar boot LCD, dan karya seni kartu RFID.

Integrasi OCPP 1.6j didokumentasikan, dan teknisi kami membantu platform Anda terhubung pada penerapan pertama.

Sertifikat UL 2202 dan UL 2231-2 diberikan bersama pengiriman untuk konsultan dan inspektur Anda.

Kami sendiri yang mengoperasikan 200+ stasiun pengisian daya, dan teknisi kami mendukung 500 unit berpendingin cairan pada proyek hidrogen hijau NEOM — skala yang terlihat di pabrik.

Pengemasan dan Pengangkutan untuk Stasiun Berat

Setiap stasiun dikirimkan dalam karton berlapis busa berukuran dekat 60 × 44 × 32 cm dengan berat kotor sekitar 14 kg, termasuk braket dinding, kartu RFID starter, dan manual. Diuji dengan sudut jatuh, dengan pelat nama model dan tanda UL tercetak di permukaan karton.

Angkutan laut dengan palet membutuhkan sekitar 20-24 stasiun per palet dan sekitar 250 per kontainer 40HQ; Mencampur varian OCPP 3,5kW, 7kW, dan 11kW dalam satu pengiriman merupakan hal standar bagi distributor.

Kami mengutip EXW, FOB Ningbo, atau CIF dengan faktur komersial, daftar pengepakan, sertifikat asal, dan salinan sertifikat UL untuk broker bea cukai.

Purna Jual: Garansi, Firmware, dan Pemeliharaan

Garansi dua tahun terhadap cacat produksi pada stasiun dan modul internal.

Pembaruan firmware dilakukan dari jarak jauh melalui backend; parameter penyeimbangan beban dapat disetel tanpa kunjungan situs.

Butuh pembaca, panel, atau modul? Pengiriman 3-5 hari kerja sejak konfirmasi.

Diagnostik jarak jauh membaca status OCPP dan mencatat panggilan dengan teknisi Anda.

Ketersediaan suku cadang berlangsung lima tahun setelah akhir produksi untuk keluarga ini.

Salah vs Benar: Menjalankan Situs Multi-Stasiun

Salah: membiarkan teknisi listrik setempat berasumsi bahwa setiap stasiun dapat menghasilkan 11kW penuh tanpa memeriksa layanannya. Kanan: mengonfirmasi kapasitas tiga fase dan mengatur batas beban sebelum memberi energi pada grup.

Salah: mengonfigurasi penyeimbangan beban satu kali dan melupakannya setelah bangunan menambah penyewa. Kanan: meninjau langit-langit setiap kali beban situs berubah.

Salah: membaca strip LED dari jarak 50 m dan menebak-nebak. Kanan: menyetujui legenda warna dengan staf lokasi — hijau berarti gratis, biru berarti mengisi daya, merah berarti kesalahan.

Salah: memasang stasiun tepat di belakang dinding kamar tidur karena ratingnya 40dB. Kanan: posisi dinding atau koridor bersama; 40dB itu sunyi, tapi sunyi bukanlah keheningan.

Salah: mengandalkan cloud untuk kendali saat ini. Kanan: menjaga koordinasi beban pada RS485 lokal atau tautan pengontrol sehingga dapat bertahan dari gangguan jaringan.

Pengalaman Operator Dari Situs Multi-Titik

Seorang manajer fasilitas di kampus perkantoran dekat Munich menjalankan delapan stasiun untuk 300 karyawan. Batas bebannya adalah 45kW, dan selama kesibukan pagi hari, sistem memangkas sesi yang panjang agar sesuai dengan pendatang baru; satu-satunya keluhannya adalah bahwa integrasi backend awal memerlukan panggilan sehari penuh sebelum logika tarif berfungsi seperti yang diharapkan.

Dewan menara apartemen 40 lantai di Istanbul memasang enam stasiun di garasi bawah tanah, di mana pasokan tiga fase sudah tersedia. Penduduk menyukai laporan per pemilik; papan mencatat bahwa LCD stasiun menunjukkan menu dalam bahasa Inggris, yang ditanyakan oleh beberapa penduduk lanjut usia, dan tim properti mencetak kartu satu halaman dalam bahasa Turki.

Sebuah plaza ritel di Melbourne menambahkan empat stasiun di barisan pintu masuk. Operator mengenakan biaya per sesi melalui backend dan mengatakan bahwa strip LED adalah alat layanan pelanggan termurah di lokasi — pengemudi melihat ruang kosong dari mobil. Satu-satunya keinginannya: kabel standar yang lebih panjang, meskipun ia mengakui sebagian besar pengemudi tetap parkir dalam jangkauannya.

Pertanyaan Penyeimbangan Beban Dari Operator Situs

T: Apa arti masukan tiga fase bagi situs saya?

J: Sekitar 16A per fasa dalam tiga fasa menghasilkan ~11kW, jadi tidak ada satu fasa yang membawa beban berat 46A.

T: Apakah semua stasiun di lokasi harus berkekuatan 11kW?

J: Tidak. Keluarga ini memadukan unit 3,5kW, 7kW, dan 11kW di bawah satu batas beban terkoordinasi.

T: Apa yang terjadi jika mobil baru dicolokkan di tengah sesi?

A: Kelompok melakukan alokasi ulang di dalam batas maksimum; sesi lari mungkin turun sebentar, dan kapasitas kembali seiring dengan selesainya mobil.

T: Apakah kabel 16A per fase keras?

J: Ini lebih lembut daripada sirkuit 11kW satu fasa dan menjaga keseimbangan fasa tetap merata — itulah inti dari desainnya.

T: Bagaimana cara strip LED membantu di lokasi yang sibuk?

J: Ini menunjukkan status masing-masing stasiun sekilas dari seluruh tempat parkir, sehingga menghemat pemeriksaan berjalan staf.

T: Apakah 40dB benar-benar senyap?

J: Lebih senyap dibandingkan kompresor lemari es pada jarak satu meter, itulah sebabnya unit ini cocok untuk kantor dan dinding tempat tinggal.

T: Dapatkah mobil satu fasa menggunakan stasiun ini?

J: Ya, tarifnya akan lebih rendah menggunakan fase yang dapat dicapai; stasiun dan mobil menegosiasikan arus aman.

T: Bagaimana jika situs kehilangan internet?

J: Kartu RFID yang diketahui masih berfungsi dari daftar lokal, transaksi disimpan, dan semuanya diunggah saat tautan kembali.
