Sistem Pengisian Cepat DC Dua Arah V2G untuk Smart Grid dan Manajemen Energi Armada

Apa Fungsi Pengisi Daya Dua Arah 120kW untuk Depot

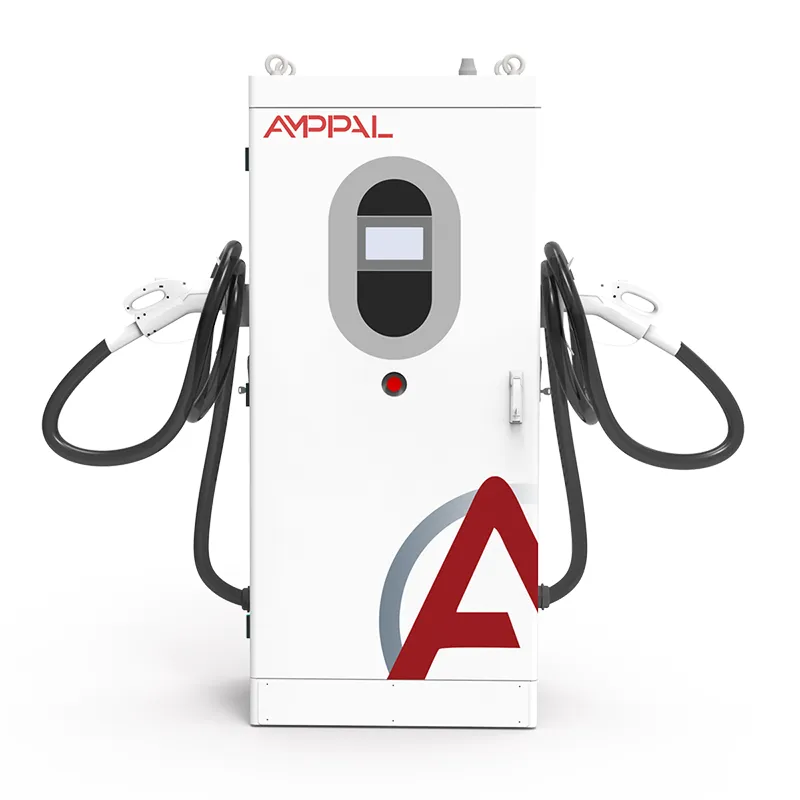

Elektrifikasi armada biasanya terhenti pada satu hal: biaya permintaan. Sistem Pengisian Cepat DC Dua Arah V2G untuk Jaringan Cerdas dan Manajemen Energi Armada (Model AF-DC-120-Y-B-Z-3/4/5-H) merupakan pengisi daya DC dua arah 120kW yang dibuat untuk menyerangnya - pengisi daya ini mengisi baterai semalaman atau pertengahan pagi, kemudian membalikkan daya dari baterai yang sama kembali ke depot pada jam sibuk sore hari, saat tarif paling tinggi.

Dengan daya 120kW, ini merupakan kelas depo: dua hingga empat van per jam, satu truk berat dalam waktu yang wajar, atau aset skala bangunan. Kode model AF-DC-120-Y-B-Z-3/4/5-H mengkodekan konektor, panjang kabel, dan opsi - itulah sebabnya tender mencantumkannya dengan kode, bukan akhiran sederhana.

Mengapa Depot Memilih AF-DC-120

Daftar pilihan pembeli, secara berurutan, tim keuangan biasanya menanyakan:

Pengurangan permintaan: pelepasan daya sebesar 120kW selama dua jam setiap hari kerja memangkas puncak bulanan - sebesar USD 8-15 per kW per bulan, penghematan USD 1.000-2.000 setiap bulan pada potongan tersebut.

Satu unit, dua aliran pendapatan: arbitrase energi ditambah pengurangan permintaan; pada spread UE dan AS saat ini, pengembaliannya akan terjadi dalam 2-4 tahun.

Pencukuran puncak pada skala bangunan: 120kW meratakan lonjakan di malam hari, bukan hanya memangkasnya.

13 fungsi perlindungan dan IP54, berukuran untuk pekarangan terbuka.

Desain suhu lebar: suhu -30C membuat armada musim dingin Skandinavia dan Kanada tetap beroperasi.

Jaringan kabel plus seluler dengan OCPP 1.6/2.0, sehingga bergabung dengan backend armada yang sudah ada.

Spesifikasi Teknis

Lima Skenario Armada dan Bangunan untuk 120kW

Dimana unit dua arah 120kW dapat bertahan:

Depo pengiriman dan kurir: van mengenakan biaya semalam di luar jam sibuk dan dibongkar pada jam sibuk malam hari.

Depo bus memerlukan penyelesaian lebih cepat dibandingkan dengan kapasitas 60kW.

Gudang dengan gudang pendingin besar: jendela pembuangan sejajar dengan lonjakan kompresor setelah pukul 16:00.

Menara perkantoran dengan armada kendaraan listrik staf: garasi menjadi aset 120kW per ruang untuk jam sibuk malam hari.

Perusahaan utilitas menguji coba V2G pada armada mereka sendiri sebelum meluncurkan program pelanggan.

Bagaimana Unit 120kW Menyeimbangkan Beban Depot

Perulangan operasi sederhana untuk dijelaskan, menuntut untuk dieksekusi. Pada malam hari, unit ini memperbaiki jaringan AC menjadi DC hingga 120kW, sehingga memenuhi armada. Antara pukul 16:00 dan 21:00 - atau setiap kali tarif di lokasi mencapai puncaknya - konverter yang sama membalikkan DC kembali ke AC, disinkronkan dengan pasokan gedung. Dewan kendali mengatur arah setiap siklus; sebuah van dengan muatan 40% hanya berada di luar jendela pelepasan.

Pencukuran puncak berfungsi pada meteran, bukan pengisi daya. Biaya permintaan ditetapkan berdasarkan rata-rata 15 menit tertinggi dalam sebulan. Sebuah lokasi yang mencapai puncaknya pada 400kW pada pukul 18:00, dengan 120kW yang dikeluarkan selama 90 menit tersebut, mencatat puncak yang mendekati 280kW - dan jumlah tersebut mengikuti lokasi untuk keseluruhan bulan penagihan. Operator mengawasi kurva, mengatur jadwal di platform AMPPAL, dan membiarkan unit mengejar setpoint.

Cuaca dingin adalah pembunuh tersembunyi perekonomian armada. Di bawah sekitar 0C, baterai menerima pengisian daya lebih lambat kecuali BMS kendaraan mengkondisikannya. Modul berperingkat -30C dan komunikasi tetap hidup dalam cuaca dingin, sehingga sesi pagi dimulai sesuai jadwal; manajemen termal kendaraan masih menentukan seberapa cepat sel mengambil energi.

Bukti Sertifikasi dan Uji Pabrik untuk 120kW

File bukti yang dibawa dengan unit 120kW:

Laporan CE dan TUV mencakup keselamatan dan EMC pada kelas daya 120kW.

Kesesuaian IEC 61851 untuk perilaku pengisian DC, kabel, dan kontrol konektor.

Kesesuaian ISO 15118 untuk komunikasi dua arah dengan kendaraan.

Pengujian rutin pabrik pada setiap unit: pengujian dua arah penuh pada 120kW ditambah pemeriksaan insulasi, ground, dan kebocoran.

IP54 diverifikasi sesuai IEC 60529; modul suhu lebar diuji pada -30C dan +55C.

Ketik catatan pengujian yang tersedia untuk aplikasi koneksi jaringan listrik di sebagian besar pasar UE dan GCC.

Dari Lembaran Logam hingga Pengiriman: Manufaktur 120kW

Kabinet 120kW dimulai dari baja lembaran dan diuji sekitar dua minggu kemudian. Urutan Yueqing:

Rangka dan panel dibuat menggunakan pelubang CNC dan rem tekan, kemudian dilas dengan jig untuk menahan selubung berukuran 1620 x 750 x 560mm.

Rak daya yang telah dirakit sebelumnya - dua belas modul 10kW dalam bentuk standar - dipasang dan dibaut ke pelat termal.

Pengkabelan kontrol dipasang dan dirutekan pada papan khusus, diberi label sesuai diagram pengkabelan.

Penyalaan pertama: pemuatan firmware, pemeriksaan tampilan, dan peningkatan komunikasi.

Uji beban dua bagian dijalankan: enam jam pada pengisian daya 120kW, kemudian empat jam pada 120kW dengan membalikkan kembali ke bus uji.

Efisiensi dan faktor daya dicatat pada beban 20%, 50%, dan 100% pada rekaman serial.

Kabinet disegel, diberi merek, dan diperiksa; setiap pengikat diperiksa torsinya.

Pengecoran dilakukan dalam waktu seminggu setelah penandatanganan ujian; waktu tunggu untuk pembuatan standar adalah 15-20 hari kerja.

Menentukan Ukuran Armada yang Tepat: Saat 120kW Cocok, Saat Tidak

Mulailah dengan kurva permintaan, bukan jumlah kendaraan. Ambil data interval 15 menit selama dua belas bulan. Puncaknya di malam hari dengan armada yang diparkir? Debit 120kW berguna secara langsung. Puncaknya pada pukul 11.00 saat armada sedang dalam perjalanan? Unit ini masih dapat mengisi daya - tetapi tingkat permintaan menurun dan pengisi daya satu arah terlihat lebih baik.

Cocokkan unit dengan campuran konektor armada. AF-DC-120 mendukung CCS1, CCS2, GB/T, CHAdeMO, dan NACS, dikunci oleh kode model pada waktu pemesanan. Depo campuran? Rencanakan satu senjata per ruang dan simpan rakitan kabel cadangan.

Tidak untuk Anda jika trafo Anda tidak dapat menerima beban ekstra 120kW bahkan dengan manajemen beban, atau jika kode jaringan Anda tidak memiliki kerangka ekspor - hanya pelepasan ke beban masih membantu, tetapi arbitrase penuh memerlukan tarif V2G. Tiga van? Unit 30kW melayani Anda dengan lebih baik; Kapasitas pembelian 120kW tidak akan Anda gunakan.

Bekerja dengan AMPPAL pada Proyek Armada 120kW

Pembuatan standar dikirimkan dalam 15-20 hari kerja; penyesuaian kode model - konektor, panjang kabel, warna - dibekukan pada konfirmasi pesanan.

Satu unit untuk evaluasi, dua hingga lima untuk depo percontohan, dan penetapan harga volume untuk peluncuran multi-depot.

Sertifikat dan catatan pengujian tipe diberikan sebelum pengiriman untuk persetujuan koneksi jaringan.

OCPP 1.6/2.0 dan platform AMPPAL keduanya didukung; manajemen beban mengoordinasikan beberapa unit pada satu koneksi.

AMPPAL mengoperasikan 200+ stasiunnya sendiri dan telah mengirimkan 1 juta+ unit sejak tahun 2014 - pembeli armada berurusan dengan operator, bukan kertas.

Logistik untuk Pengisi Daya Depot 120kW

AF-DC-120 berukuran 1620 x 750 x 560mm dan dikirimkan dalam posisi tegak dalam peti kayu yang diperkuat, kira-kira seberat 300kg dengan senjata dan kabel, dirancang untuk pemuatan samping dengan diagram tali-temali - dua garpu garpu dan batang penyebar menanganinya.

Kontainer berukuran 20 kaki membutuhkan enam unit; dua belas kubus setinggi 40 kaki. Pesanan armada tiba sebagai muatan kontainer penuh, senjata dikemas secara terpisah untuk melindungi konektor.

Ketentuannya adalah FOB Ningbo atau Shanghai sebagai standar; CIF, CFR, dan DAP berdasarkan permintaan. Dokumentasi: faktur, daftar pengepakan, bill of lading, deklarasi CE, dan sertifikat pengujian; pernyataan kesesuaian ISO 15118 disiapkan untuk berkas jaringan.

Cakupan Purna Jual untuk Lokasi Armada

Dua tahun per unit. Operator armada biasanya menambahkan kontrak yang diperpanjang - waktu henti pada pengisi daya depot lebih mahal daripada biaya pertanggungannya.

Modul daya dapat ditukar secara hot-swappable di lapangan; cadangan kapal stok regional dalam waktu 3-5 hari kerja.

Diagnostik jarak jauh melalui koneksi unit itu sendiri; sebagian besar kesalahan diselesaikan tanpa kunjungan lapangan.

Dukungan commissioning mencakup uji beban pada kendaraan Anda dan tinjauan kurva permintaan setelah bulan penagihan pertama.

Pembaruan firmware gratis selama masa pakai produk, termasuk revisi OCPP dan perbaikan ISO 15118.

Kesalahan Operasional di Lokasi Armada

Salah: Mengukur trafo untuk pengisian dan pengosongan secara bersamaan. Kanan: jadwalkan pengosongan terhadap beban bersih situs sehingga pengisian dan pembalikan tidak pernah bertumpuk menjadi satu lonjakan.

Salah: Memperlakukan biaya permintaan sebagai biaya tetap. Kanan: lacak puncak bulanan selama 15 menit - suatu malam yang buruk menentukan tagihan seluruh bulan.

Salah: Mengosongkan setiap van ke kedalaman yang sama. Kanan: tetapkan jumlah armada (katakanlah 30% SOC) sehingga operasi pagi hari tidak akan pernah dimulai dalam waktu singkat.

Salah: Mengabaikan jendela yang dingin. Kanan: aktifkan jadwal pengkondisian awal di musim dingin dan kurangi ekspektasi pada pagi hari yang paling dingin.

Salah: Membiarkan sistem manajemen armada dan pengisi daya tidak sepakat mengenai kontrol sesi. Benar: jadikan backend OCPP sebagai satu-satunya sumber kebenaran untuk penjadwalan.

Umpan Balik Operator Armada Setelah Enam Bulan

Sebuah perusahaan kurir di UK Midlands mengoperasikan enam AF-DC-120 di dua depot. Pemberangkatan armada 40 van pada malam hari mengurangi biaya permintaan gabungan sekitar 22% pada kuartal pertama; pengembaliannya berpindah dari 4,2 menjadi 3,1 tahun. Keluhan: diagram tali-temali mengasumsikan dok pemuatan - lokasi kedua memerlukan panggilan derek.

Operator gudang pendingin di Polandia menggunakan tiga unit dimana lonjakan kompresor mencapai puncaknya setelah pukul 16:00. Debit yang selaras dengan jendela tersebut mencatat puncak datar selama dua bulan musim panas. Manajer mencatat bahwa unit bersenandung dengan nada yang konsisten daripada bersepeda dengan keras - staf malam menghargainya.

Sebuah depot kota di Norwegia menjalankan satu unit selama minggu -25C di bulan Januari. Sesi pagi dimulai sesuai jadwal setiap hari; prakondisi kendaraan membatasi daya pengisian daya pada pagi hari yang paling dingin, persis seperti yang diperingatkan oleh manual. Satu-satunya keinginan mereka: kabel senjata yang lebih panjang untuk membersihkan tepian salju - mereka memesan perpanjangannya nanti.

FAQ Armada V2G

T: Apa sebenarnya yang dimaksud dengan biaya permintaan?

J: Bagian dari tagihan komersial berdasarkan rata-rata penarikan tertinggi selama 15 menit dalam sebulan, sering kali sebesar USD 8-15 per kW - satu malam yang buruk menentukan keseluruhan bulan.

T: Dapatkah AF-DC-120 menjalankan seluruh gedung?

J: Ini mengimbangi beban lokasi hingga 120kW, cukup untuk meratakan depot atau puncak kantor; ini bukan pasokan seluruh bangunan.

T: Bagaimana cara menghitung pengembalian?

J: Pengurangan permintaan ditambah arbitrase energi dikurangi unit dan biaya pemasangan; pada penyebaran UE dan AS saat ini, lokasi armada mencapai titik impas dalam 2-4 tahun.

T: Apakah cuaca dingin menghentikan pelepasan V2G?

J: Tidak - modul diberi peringkat -30C. Pengisian daya dalam cuaca dingin dibatasi oleh kondisi awal baterai kendaraan, bukan pengisi daya.

T: Konektor mana yang sesuai dengan armada?

J: CCS1, CCS2, GB/T, CHAdeMO, atau NACS - kode model memperbaiki konfigurasi sesuai pesanan, dan rakitan kabel dapat ditukar di lapangan.

Q: Bisakah beberapa unit berbagi satu trafo?

J: Ya - manajemen beban di platform AMPPAL atau backend OCPP Anda mengoordinasikannya.

T: Bagaimana jika jaringan mati saat daya habis?

J: Unit berhenti melakukan pembalik dan melakukan sinkronisasi ulang ketika pasokan kembali; ini adalah perangkat yang terikat pada jaringan, bukan pasokan yang terpusat.

T: Apakah pengosongan baterai merusak baterai armada?

J: Siklus pelepasan kedalaman sedang termasuk dalam jaminan EV; menjaga lantai armada pada 30% SOC membatasi tekanan.
