Pengisi Daya EV Dua Arah V2G Berdaya Tinggi untuk Operasi Armada Komersial

Dari Tiang Pengisian Daya hingga Pembangkit Listrik: Ide V2G 180kW

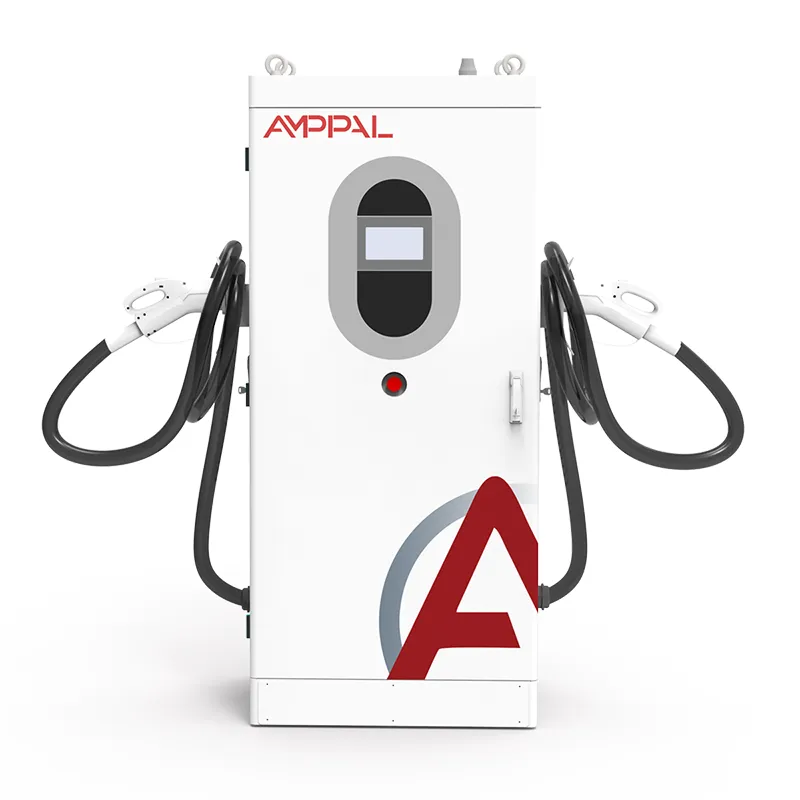

Satu pengisi daya 180kW merupakan kesalahan pembulatan pada jaringan listrik nasional; sepuluh ribu di antaranya adalah pembangkit listrik. AF-DC-180 adalah satu-satunya aset yang memungkinkan aritmatika tersebut: pengisi daya DC dua arah yang mengisi baterai bus atau truk dengan daya 180kW dan, ketika jaringan listrik meminta, menyalurkan daya kembali dengan kecepatan yang sama. Ini berada di puncak rentang V2G AMPPAL, dan ini adalah model spesifikasi pembeli sisi jaringan yang pertama.

Namanya menceritakan kisahnya. V2G (vehicle-to-grid) berarti kendaraan menjadi sumber daya jaringan saat diparkir. AF-DC-180 mengubah satu depo menjadi blok 180kW yang dapat dikirim - cukup untuk memenuhi rata-rata daya listrik sekitar 150-200 rumah tangga selama satu jam, atau untuk mempertahankan frekuensi gardu induk saat terjadi gangguan.

Apa yang Membuat Pengisi Daya Bertingkat Grid

Apa yang memenuhi syarat sebagai 'tingkat jaringan' dalam praktiknya:

180kW daya yang dapat dikirim dari satu koneksi: respons frekuensi, pencukuran puncak, atau cadangan darurat tanpa membangun gudang baterai.

Kontrol platform sebagai metode permulaan kelas satu: unit menerima titik setel pengiriman dan menjalankannya - tidak diperlukan tindakan pengemudi.

Efisiensi 95% di kedua arah, sehingga energi yang Anda jual kembali tidak habis dalam perjalanan pulang pergi.

Sesi yang ditandatangani ISO 15118: agregator mengetahui secara pasti kendaraan mana, berapa banyak energi, dan berapa harganya.

13 fungsi perlindungan, IP54, dan pengoperasian -30C hingga +50C untuk pekarangan terbuka di iklim yang keras.

Jaringan ganda berkabel dan seluler dengan OCPP 1.6/2.0, sehingga perintah pengiriman dikirimkan melalui tautan mana pun yang aktif.

Spesifikasi Teknis

Lokasi Dimana 180kW Terbayar

Dimana unit 180kW mendapatkan penghasilannya:

Armada depo yang terdaftar dalam program pengaturan frekuensi: bus yang diparkir berhenti beroperasi selama 15-30 menit ketika frekuensi jaringan menurun.

Agregator pembangkit listrik virtual yang mengumpulkan ratusan pengisi daya ke dalam satu tawaran berskala MW.

Utilitas transmisi dan distribusi menjalankan pilot V2G mereka sendiri.

Kampus komersial besar dengan kontrak puncak dan armada bus atau truk di lokasi.

Pelabuhan dan pusat logistik tempat kendaraan menganggur selama berjam-jam yang dapat diprediksi - jendela pengiriman yang ideal.

Bagaimana Satu Unit Berbicara dengan Operator Jaringan

Loop pengiriman cepat dan sebagian besar otomatis. Sistem agregator – atau operator jaringan listrik – mengirimkan tekanan yang dikehendaki melalui jaringan: 'pengosongan 150kW untuk 15 menit berikutnya'. Unit memeriksa status pengisian daya kendaraan yang terhubung, mengonfirmasi bahwa sesi tersebut disahkan berdasarkan ISO 15118, dan meningkatkan output inverter agar sesuai. Ketika jendela berakhir, ia berhenti dengan bersih dan mempersenjatai kembali untuk perintah berikutnya.

Regulasi frekuensi adalah aliran pendapatan V2G klasik. Grid pada 50,00Hz tetap seimbang dengan sumber daya yang merespons dalam hitungan detik hingga menit. Armada unit berkekuatan 180kW, yang masing-masing dapat beralih antara pengisian dan pengosongan daya, bertindak sebagai blok respons yang cepat dan granular - perangkat lunak agregator membagi respons ke seluruh unit sehingga tidak ada satu kendaraan pun yang terkuras habis.

Pencukuran puncak adalah hal yang lebih sederhana: pada jam yang telah ditentukan, unit-unit tersebut dilepaskan untuk membatasi impor lokasi, sehingga mengurangi biaya permintaan dan, di beberapa pasar, menghasilkan pembayaran kapasitas. Kontrol platform menangani jadwal - berdasarkan waktu dan peristiwa - dan mencatat setiap pengiriman untuk penyelesaian.

Standar, Tes Ketik, dan Jejak Kertas

Proyek jaringan dijalankan berdasarkan dokumen. AF-DC-180 dikirimkan dengan:

Laporan pemeriksaan tipe CE dan TUV, termasuk EMC pada kelas daya 180kW.

Kesesuaian IEC 61851 mencakup perilaku pengisian daya DC dan keamanan konektor.

Kesesuaian ISO 15118 untuk sesi dua arah yang ditandatangani.

Pengujian rutin di pabrik: pengoperasian dua arah penuh pada 180kW ditambah isolasi, kontinuitas tanah, dan kebocoran.

Verifikasi IP54 sesuai IEC 60529 dan pengujian suhu lebar pada -30C dan +55C.

Catatan pengujian jenis tingkat utilitas disertakan untuk pengajuan sambungan jaringan listrik di UE, GCC, dan CIS.

Membangun Kabinet Berkekuatan 180kW dalam Skala Besar

Kabinet 180kW dibangun di jalur Yueqing yang sama dengan 120kW, dengan rak modul dan busbar yang lebih berat. Aliran:

Panel dipotong dan dilipat dengan laser, kemudian dilas ke dalam bingkai 1620 x 750 x 560mm.

Rak listrik dengan delapan belas modul 10kW dipasang dan ditorsi ke pelat termal.

Busbar dibaut dengan torsi yang dikalibrasi dan ditandai untuk diperiksa.

Pemuatan firmware dan peningkatan komunikasi terjadi di bangku pengujian khusus.

Perendaman daya penuh: pengisian daya enam jam pada 180kW, empat jam pembalikan pada 180kW.

Efisiensi, faktor daya, dan kecepatan respons tercatat dalam rekor serial unit pada beban 20, 50, dan 100 persen.

Setiap unit diperiksa, diberi merek, dan disegel; pengencang diperiksa torsinya.

Crating mengikuti penandatanganan tes; standar membangun kapal dalam waktu 15-20 hari kerja.

Apakah Unit 180kW merupakan Grid Play yang Tepat untuk Anda?

Tanyakan apa yang sebenarnya akan dilakukan aset tersebut sebelum mengukurnya. Jika permainan Anda adalah regulasi frekuensi atau agregasi VPP, jendela pengiriman dan aturan pasar menentukan nilainya, bukan hanya kilowatt - periksa ukuran tawaran minimum dan persyaratan respons agregator Anda, lalu cocokkan unitnya dengan program.

Untuk lokasi yang hanya mencapai puncaknya sendiri, 180kW adalah jumlah yang besar; Unit 120kW dapat memenuhi permintaan yang sama dengan biaya lebih rendah. Untuk lokasi dengan armada truk atau bus yang juga harus mengisi daya dengan cepat di siang hari, 180kW dapat disimpan di kedua sisi meteran.

Tidak untuk Anda jika trafo Anda tidak dapat menerima beban tambahan sebesar 180kW, jika kode jaringan Anda tidak memiliki kerangka V2G atau ekspor, atau jika kendaraan di lokasi tidak dapat menahan daya tarik 180kW. Juga bukan untuk Anda jika Anda menginginkan pengisi daya lepas tangan tanpa minat untuk dikirim - Anda akan membayar untuk kontrol platform yang tidak pernah Anda gunakan.

Mengapa Pembeli Sisi Jaringan Tetap Menggunakan AMPPAL

15-20 hari kerja untuk pembuatan standar 180kW; kode model mengunci konektor, panjang kabel, dan opsi pada konfirmasi pesanan.

Satu unit untuk evaluasi, dan dukungan teknik untuk integrasi agregator - API pengiriman dikirimkan bersama manual.

Sertifikat dan catatan pengujian tipe dikirim sebelum pengiriman untuk persetujuan jaringan dan bea cukai.

OCPP 1.6/2.0 ditambah platform AMPPAL, dengan manajemen muatan dan penjadwalan armada disertakan.

AMPPAL telah mengirimkan lebih dari satu juta unit sejak tahun 2014 dan mengoperasikan 200+ stasiun; pembeli jaringan listrik berurusan dengan para insinyur, bukan hanya penjualan.

Crating, Container, dan Bea Cukai sebesar 180kW

Kabinet AF-DC-180 berukuran 1620 x 750 x 560mm, dikirim tegak dalam peti kayu berat sekitar 320kg dengan senjata dan kabel. Dibuat untuk pemuatan samping dengan diagram tali-temali, alat ini menggunakan empat mata pengangkat dan palang penyebar.

Kontainer berukuran 20 kaki menampung lima unit; sepuluh kubus setinggi 40 kaki. Pesanan jaringan biasanya dikirimkan sebagai kontainer penuh, senjata dalam karton terpisah.

FOB Ningbo atau standar Shanghai; CIF, CFR, DAP berdasarkan permintaan. Dokumen: faktur, daftar pengepakan, bill of lading, deklarasi CE, dan sertifikat pengujian, ditambah pernyataan kesesuaian ISO 15118 untuk pengarsipan jaringan.

Layanan dan Dukungan untuk Proyek Jaringan

Standar 24 bulan. Di situs yang terhubung dengan VPP, kami menyetujui SLA uptime secara terpisah, karena penalti agregator adalah eksposur sebenarnya.

Modul daya hot-swappable dengan stok regional; suku cadang umum akan sampai kepada Anda dalam waktu 3-5 hari kerja.

Teknisi kami menghubungi unit melalui tautannya sendiri; kesalahan pengiriman mendapatkan perutean prioritas.

Komisioning mencakup pengujian pengiriman langsung dengan platform agregator Anda.

Firmware tetap terkini tanpa biaya selama Anda memiliki unit tersebut - termasuk patch OCPP dan ISO 15118.

Kesalahan yang Membebani Pendapatan VPP

Salah: Menandatangani kontrak agregator sebelum memeriksa pengukuran lokal unit. Kanan: konfirmasi meteran dan jalur data penyelesaian selama commissioning, bukan setelah perselisihan faktur pertama.

Salah: Membiarkan jadwal pengiriman menguras setiap kendaraan hingga kosong. Kanan: menetapkan batas minimum agregator (misalnya 20% SOC) dan menjadikannya tidak dapat dinegosiasikan dalam aturan platform.

Salah: Dengan asumsi responsnya instan. Kanan: unit merespons dalam hitungan detik hingga menit tergantung pada programnya; rancang tawaran Anda berdasarkan waktu ramp yang sebenarnya.

Salah: Menjalankan V2G dan pengisian cepat secara bersamaan pada satu trafo. Benar: gunakan manajemen beban sehingga jendela pengisian dan pengosongan tidak pernah tumpang tindih.

Salah: Mengabaikan klausul degradasi baterai dalam garansi kendaraan. Kanan: mendokumentasikan penggunaan V2G dan mengonfirmasi posisi OEM sebelum mendaftarkan armada.

Masukan dari Mitra Grid dan Agregator

Sebuah agregator di Jerman mengumpulkan unit 180kW di 40 lokasi depo ke dalam tawaran regulasi frekuensi 7,2MW. Operator mengatakan unit tersebut menahan tekanan yang dikehendaki dalam beberapa persen dan menetap dengan benar; penderitaan sebenarnya adalah pada bulan pertama rekonsiliasi data meter, yang diselesaikan oleh tim mereka dengan mengambil catatan milik unit tersebut.

Sebuah depot bus di Dubai mendaftarkan empat AF-DC-180 dalam program pencukuran puncak untuk puncak AC musim panas di emirat tersebut. Blok berkekuatan 720kW mengurangi impor depo sekitar 30% pada siang hari, dan operator mencatat bahwa kabinet menangani suhu ambien 48C tanpa penurunan daya. Keluhan mereka: tampilannya hanya dalam bahasa Inggris, sedangkan kru pemeliharaan lebih memilih dalam bahasa Arab.

Sebuah pusat logistik di Kazakhstan menggunakan unit-unit tersebut untuk mengisi daya truk jarak jauh dengan cepat dan menyediakan cadangan di jaringan regional yang lemah. Degradasi baterai adalah pertanyaan pertama dewan; setelah satu tahun pelepasan terjadwal sebesar 30-40%, data diagnostik armada menunjukkan hilangnya kapasitas dalam jangkauan berkendara normal OEM. Komentar mereka: log pengiriman platform inilah yang meyakinkan komite keuangan untuk memperbarui.

FAQ Layanan Jaringan

T: Berapa nilai jaringan listrik yang dimiliki oleh satu unit 180kW?

J: Sekitar 180kW daya yang dapat dikirim - cukup untuk jendela regulasi 15-30 menit atau blok energi 90-180kWh per sesi.

T: Apa yang dimaksud dengan pembangkit listrik virtual?

J: Agregator mengumpulkan banyak aset kecil seperti pengisi daya V2G ke dalam satu tawaran berskala MW yang dapat dikirimkan oleh operator jaringan listrik.

T: Apakah V2G merusak aki kendaraan?

J: Studi di dunia nyata dan catatan pelanggan kami menunjukkan penurunan yang sederhana dan dapat dikelola ketika kedalaman dan frekuensi dibatasi - ketentuan garansi mobil sendiri masih menetapkan batasannya.

T: Bagaimana cara kontrol platform menerima pengiriman?

J: Melalui Ethernet atau seluler melalui OCPP atau platform AMPPAL - unit menjalankan setpoint secara otomatis, tanpa tindakan driver.

T: Apakah AF-DC-180 dapat diisi dan dikosongkan pada hari yang sama?

A: Ya - tugas ganda itu adalah keseluruhan kasus bisnis: pengisian daya di pagi hari, pengiriman di puncak malam hari.

T: Pasar mana yang membayar untuk V2G?

J: Pengaturan frekuensi, kapasitas, dan program penurunan puncak ada di Jerman, Inggris, sebagian Amerika Serikat, dan Australia; periksa program aktif agregator Anda.

T: Bagaimana jika operator jaringan mengirimkan barang saat armada harus berangkat?

J: Platform dapat menahan kendaraan di bawah lantai SOC yang ditetapkan pengguna; kebutuhan pengemudi melebihi pendapatan dalam peraturan.

T: Apakah unit 180kW berlebihan untuk depot normal?

J: Jika Anda hanya mencukur puncaknya sendiri, 120kW sering kali sudah cukup. 180kW terbayar ketika pengisian armada cepat dan pendapatan pengiriman sama-sama penting.
