Menara Stasiun Pengisian AC EV Pedestal 7kW untuk Komunitas Perumahan

Ketika Tembok Bukanlah Pilihan

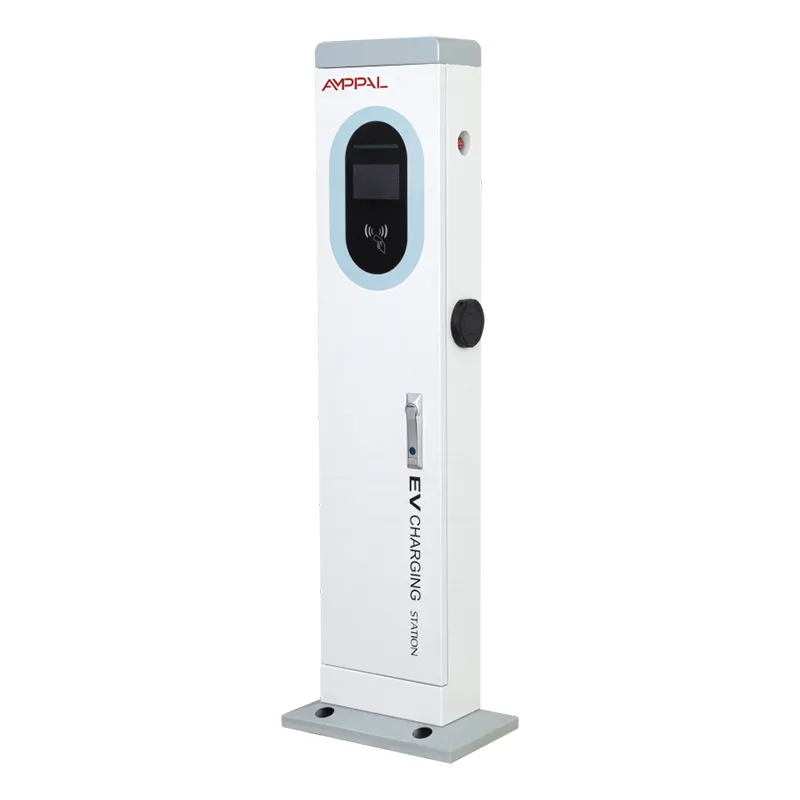

Tempat parkir terbuka jarang memiliki tembok yang memerlukannya. Kesenjangan itulah yang menjadi tujuan pembuatan produk ini. AF-AC-7kW adalah menara pengisian daya mandiri: kolom baja berukuran 410 x 240 x 1400 mm yang membawa satu titik pengisian daya AC 7kW, layar sentuh berwarna 5 inci, serta perangkat keras pembayaran dan jaringan dalam satu wadah tertutup.

Pemasangannya adalah penuangan pondasi, bukan proyek konstruksi. Baut pelat dasar ke bantalan beton dengan kit jangkar dan templat pengeboran yang kami kirimkan, masukkan menara 220VAC +/-20%, sambungkan Ethernet atau pasang SIM 4G. Tidak ada fasad yang perlu dibor, tidak ada tembok pemilik rumah untuk diperdebatkan - hanya tanah tempat Anda boleh menuangkan beton.

Untuk hotel yang memiliki tempat parkir, mal dengan lahan permukaan, atau pemerintah kota yang menambahkan teluk di tepi jalan, kebebasan tersebut sering kali menentukan apakah pengenaan biaya akan diberlakukan pada kuartal ini atau tahun depan. Kotak dinding memecahkan masalah pengisian daya. Menara menyelesaikan masalah situs terlebih dahulu.

Mengapa Pembeli Memilih Tiang Di Atas Kotak Dinding

Kebebasan lokasi - letakkan menara di tengah barisan, di ujung teluk, atau di antara pepohonan, di mana pun mobil parkir, bukan di mana pun tembok berada.

Ergonomis dengan ketinggian berdiri - pada 1400 mm, layar berada pada ketinggian alami mata, sehingga pengemudi mengetuk, membayar, dan mencabut kabel listrik tanpa membungkuk atau jongkok.

Penanganan kabel yang mudah - pistol digantung setinggi pinggang di sarungnya, terasa lebih nyaman bagi pengemudi yang lebih tua dan kurir pengiriman daripada stopkontak yang rendah.

Satu wadah tertutup - semua perangkat elektronik berada di dalam badan menara IP54, sehingga tidak diperlukan kotak distribusi terpisah di lokasi tertentu.

Terlihat dari seberang lapangan - sebuah menara terbaca sedang menyerang di sini dari jarak 50 meter; kotak dinding menghilang di belakang van yang diparkir dan membuat Anda kehilangan pelanggan langsung.

Jejak yang tumbuh bersama Anda - setiap menara dalam seri ini berbagi basis 410 x 240 yang sama, sehingga perpindahan selanjutnya ke model senjata ganda dapat menggunakan kembali bantalan yang sama.

Spesifikasi Teknis

Dimana Tiang yang Berdiri Bebas Mendapatkan Pertahankannya

Tempat parkir mobil hotel dan resor permukaan terbuka tanpa fasad bangunan di dekat teluk.

Teluk di badan jalan dan tempat umum di mana pengeboran ke gedung-gedung di dekatnya tidak diizinkan.

Tempat parkir mobil di tempat kerja di tanah sewaan - penyewa tidak dapat menyentuh dinding, tetapi ia dapat menuangkan bantalan.

Lahan restoran dan ritel dengan teluk yang tersebar jauh dari gedung.

Lokasi pembangunan baru yang pengisian dayanya harus aktif sebelum bangunan selesai dibangun.

Bagaimana Menara Bekerja di Situs

Daya mengalir dari pasokan 220VAC +/-20% ke menara, melalui unit kontrol, keluar dari senjata ke satu kendaraan dengan daya hingga 7kW - jangkauan kira-kira 45 km per jam untuk EV ukuran sedang, dan biaya semalam penuh untuk hampir semua mobil penumpang Eropa.

Menara melapor ke backend operator melalui Ethernet, 4G atau WiFi menggunakan OCPP 1.6 atau 2.0. Layar 5 inci memandu pengemudi melalui plug in, autentikasi, pengisian daya, dan penerimaan; data sesi mencapai cloud secara real time.

Layanan sebagian besar terpencil. Ketika suatu sesi gagal, backend mencatatnya dan kami membaca diagnostik menara melalui jaringan sebelum memutuskan apakah kunjungan lokasi diperlukan.

Apa yang Sebenarnya Diambil Tanda CE

Penandaan CE berdasarkan arahan Tegangan Rendah UE dan EMC, dengan dokumentasi pengujian disimpan untuk importir dan izin bea cukai.

IP54 terverifikasi di lab kami dan oleh rumah uji pihak ketiga - terlindung dari debu dan percikan dari segala sudut.

Pengujian semprotan garam selama 96 jam pada kandang berlapis bubuk, berukuran untuk tempat parkir mobil di pesisir pantai.

Pengujian fungsional penuh pada rentang nilai -20C hingga +50C sebelum desain dibekukan.

Setiap unit produksi menjalankan uji beban ditambah uji terminal pembayaran dan jabat tangan jaringan sebelum pengepakan - bukan sampel acak.

CE adalah garis dasar; pabrik ini juga memiliki tanda CCC, TUV, UL dan CB untuk program ekspor lainnya.

Dari Coil ke Tower: Delapan Langkah di Pabrik Kami

Lembaran baja dipotong dengan laser dan dilubangi CNC menjadi profil 410 x 240 di toko lembaran logam kami sendiri.

Rem tekan TRUMPF melipat kolom dan robot FANUC mengelas jahitannya.

Tubuhnya dilapisi bubuk; sampel dari setiap batch dimasukkan ke dalam pengujian semprotan garam.

Jalur perakitan AC dilengkapi dengan modul kontrol, kontaktor, layar 5 inci, dan pistol pengisi daya.

Penyegelan diperiksa berdasarkan persyaratan IP54, termasuk entri kabel dan bezel layar.

Setiap menara menjalankan uji fungsional dengan beban resistif, kemudian pembayaran dan uji jaringan.

QC menandatangani nomor seri, laporan pengujian dan dokumen CE, dan unit dipesan untuk pengiriman.

Waktu tunggu standar adalah 15-20 hari kerja sejak konfirmasi pesanan; pesanan mendesak masuk ke jalur cepat dengan kesepakatan.

Tiang atau Kotak Dinding? Perbandingan yang Jujur

Jika tembok kokoh sudah berdiri tepat di tempat parkir mobil, belilah kotak tembok. Harganya lebih murah - tanpa pondasi, lebih sedikit baja, pemasangan lebih cepat - dan kami juga menjualnya. Pilih berdasarkan fakta, bukan kebiasaan.

Biaya ekstra menara ini dapat membeli tiga hal: hak untuk memilih tempat alih-alih mewarisi tempat, ergonomi setinggi berdiri yang tidak dapat ditandingi oleh stopkontak dinding setinggi lutut, dan badan tertutup yang mampu bertahan dalam lalu lintas lebih baik daripada kotak yang dibaut ke dinding tempat pemuatan.

Siapa yang tidak boleh membeli ini: penyewa yang tidak bisa menuangkan beton, lokasi yang hanya memerlukan pengisian daya selama beberapa minggu, atau pembeli yang mobilnya dikenakan denda semalaman dari stopkontak biasa. Bagi mereka menara itu terbuat dari baja yang tidak mereka perlukan.

Apa yang Dihadirkan AMPPAL yang Tidak Dapat Diberikan oleh Reseller

Pabrik langsung dari Zhejiang Anfu New Energy Technology Co., Ltd. di Yueqing - ibu kota kelistrikan Tiongkok - didirikan pada tahun 2014.

Perusahaan raksasa kecil nasional dengan 260+ karyawan dan jalur perakitan AC dan DC terpisah.

Over 1,000,000 units delivered by 2024, exported to 40+ countries from the UAE and Germany to Malaysia and Mexico.

Jalur otomatis dari FANUC dan TRUMPF, ditambah pelubangan, pembengkokan, dan pemotongan laser CNC internal.

OEM dan ODM diterima - warna, logo, branding dan kemasan pembayaran khusus, dengan MOQ dibahas per proyek.

Ketentuan Pengepakan, Kontainer, dan Perdagangan

Setiap menara dikirimkan dalam peti kayu vertikal berukuran tinggi 1400 mm, dengan penyangga internal di sekeliling layar dan bezel. Baut jangkar, templat pengeboran, dan perangkat keras pemasangan ditempatkan di dalam peti yang sama, sehingga tidak ada yang menunggu di lokasi untuk pengiriman kedua.

Panjang 1400 mm mengubah perencanaan kontainer dibandingkan dengan kotak dinding: peti diletakkan rata dan bertumpuk, dan kontainer berukuran 20 kaki biasanya membutuhkan 60-80 menara tergantung pada dimensi peti; kami mengutip biaya pengiriman per peti.

Kami mengutip FOB Ningbo atau Shanghai sebagai standar, dengan EXW dan CIF tersedia berdasarkan permintaan. Dokumen termasuk faktur komersial, daftar pengepakan, bill of lading dan salinan sertifikat CE.

Garansi dan Dukungan Setelah Pengiriman

Garansi 2 tahun untuk menara, layar dan modul pembayaran, mencakup cacat bahan dan pengerjaan.

Suku cadang - layar, senjata, papan kendali - tersedia dan dikirim berdasarkan permintaan.

Diagnostik jarak jauh melalui 4G atau Ethernet; sebagian besar kesalahan perangkat lunak dan konfigurasi diperbaiki tanpa kunjungan situs.

Saran perawatan: periksa pistol dan sarungnya setiap tiga bulan, dan kencangkan kembali baut jangkar setahun sekali.

Dokumentasi lengkap - panduan pengguna, gambar instalasi, dan panduan pengaturan OCPP - dikirimkan bersama setiap unit.

Lima Kesalahan Instalasi yang Kami Lihat Berulang

Salah: baut alasnya langsung ke aspal. Benar: tuangkan bantalan beton menggunakan templat yang disediakan dan biarkan mengeras sepenuhnya sebelum memuat menara.

Salah: biarkan pistol tergeletak di tanah di antara sesi. Benar: kembalikan ke holster setiap saat - konektor adalah bagian yang pertama kali aus.

Salah: mengandalkan WiFi saja di tempat terpencil. Kanan: pasang SIM 4G sehingga pembayaran tetap berfungsi saat router kantor terputus.

Salah: letakkan menara di tempat yang dapat dijangkau oleh truk mundur. Kanan: posisikan di ujung teluk atau tambahkan tonggak.

Salah: lupakan pemeriksaan torsi tahunan. Kanan: kencangkan kembali baut jangkar setiap 12 bulan dan tutup kembali pelat dasar jika Anda melihat bekas air.

Apa Kata Operator Situs Setelah Setahun

Seorang pemilik hotel di Split, Kroasia, menempatkan tiga menara di halaman terbuka miliknya pada musim semi 2024. Dia memilihnya karena bangunan tersebut tidak memiliki fasad yang dapat digunakan di dekat teluk. Keluhannya adalah layar yang silau pada tengah hari - sebuah film anti-silau memecahkannya - namun ia melaporkan tidak ada kesalahan perangkat keras selama dua musim panas ketika digunakan oleh banyak tamu.

Seorang distributor di Kuala Lumpur menjual sepuluh unit ke lahan milik grup ritel. Pemasang memuji templat pengeboran - krunya menyelesaikan setiap fondasi di pagi hari. Keluhan kecil: kabel senjata pendek untuk beberapa SUV di ujung teluk yang panjang.

Sebuah kotamadya di UEA menjalankan dua belas menara di pinggir jalan. Setelah 14 bulan, log pemeliharaan hanya menampilkan satu penggantian layar sentuh dan tidak ada yang lain. Mereka masih menutup kembali pelat dasar setiap musim hujan, sebuah formalitas yang tetap mereka ikuti.

Pertanyaan yang Ditanyakan Pembeli Menara Pertama Kali

Q: Apakah menara ini akan mengisi daya setiap EV?

J: Setiap EV yang dijual di Eropa dengan soket Tipe 2 akan dikenakan biaya darinya; pengisi daya di dalam mobil menentukan kecepatan yang tepat, hingga batas atas menara sebesar 7kW.

T: Landasan apa yang dibutuhkan?

A: Bantalan beton dituangkan ke templat pengeboran yang kami kirimkan bersama unit; bantalan tipikal berukuran sekitar 500 x 500 mm, dan baut jangkar disertakan dalam peti.

Q: Apakah wall box lebih murah?

J: Ya, kira-kira 20-30% lebih murah untuk membeli dan memasang jika terdapat tembok yang bagus - harga menara sebanding dengan kolom, perlengkapan pondasi, dan kebebasan memilih lokasi.

T: Apakah layar dapat bertahan di bawah sinar matahari langsung?

J: Buku ini dapat dibaca di siang hari, meskipun silau tajam di siang hari adalah satu-satunya keluhan yang kami dengar; film anti-silau adalah solusi yang murah.

T: Apakah IP54 cukup untuk penggunaan di luar ruangan?

J: Ya untuk hujan dan cipratan - IP54 menghalangi debu dan cipratan air. Lokasi yang terendam sepenuhnya memerlukan peringkat yang lebih tinggi, yang hampir tidak memerlukan tempat parkir mobil.

T: Negara mana saja yang menerima tanda CE?

J: Semua negara UE dan EEA, ditambah banyak negara lain yang menerima CE sebagai sertifikat masuk; pabrik juga memiliki CCC, TUV, UL dan CB untuk pasar lain.

T: Bisakah saya mengupgrade menara 7kW ini nanti?

J: Basis 410 x 240 digunakan bersama di seluruh seri, sehingga sebuah lokasi dapat berpindah ke menara senjata ganda di lokasi yang sama - unit 7kW itu sendiri tidak dapat diupgrade di lapangan.

Q: Berapa lama dari pemesanan hingga pengiriman?

A: 15-20 hari kerja sebagai standar, pengiriman dari Ningbo atau Shanghai, dengan paket dokumen lengkap termasuk sertifikat CE.
