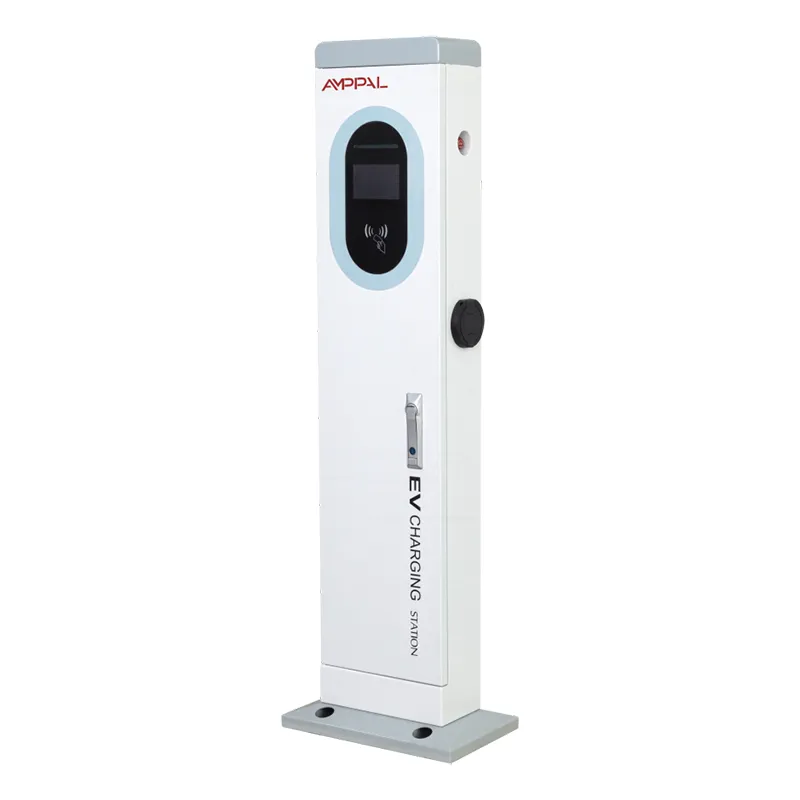

Menara Pengisian AC EV Dual-Port 14kW untuk Tempat Parkir Komersial

Dua Titik Pengisian pada Satu Fondasi

Dua tempat parkir dapat berbagi satu kolom pengisian daya - keputusan tunggal tersebut adalah keseluruhan cerita produk ini. AF-AC-14kW adalah menara 410 x 240 x 1400 mm dengan dua senjata AC 7kW, satu layar sentuh berwarna 5 inci, satu set terminal pembayaran, dan satu modul jaringan yang melayani kedua sisi.

Anggap saja sebagai dua kotak dinding yang diringkas menjadi satu kolom yang berdiri sendiri, tanpa bagian duplikat. Satu fondasi, satu penutup, satu bodi IP54, satu umpan 220VAC +/-20% - dan dua mobil mengisi daya secara bersamaan dengan daya masing-masing 7kW.

Bagi pemilik lokasi yang menghitung biaya per ruang, di situlah menara mengubah spreadsheet. Biaya perhentian teluk kedua hampir sama dengan biaya yang pertama. Dua ruang, satu kontrak pemeliharaan, satu set dokumen – jumlahnya tidak lagi berlipat ganda.

Argumen Biaya Per Teluk

Satu pondasi, bukan dua - satu bantalan beton dan jangkar menutupi kedua teluk.

Satu modul jaringan, satu SIM, satu layar - bagian-bagian yang diduplikasi pada dua pengisi daya terpisah dibagikan di sini.

Satu kunjungan instalasi - satu kru dan satu kabel dipasang ke kolom, kira-kira setengah dari tenaga kerja dua unit di lokasi.

Berdasarkan lembar anggaran pelanggan kami, total biaya pemasangan per rongga biasanya 25-35% di bawah dua pengisi daya 7kW terpisah.

Satu titik masuk OCPP - dua ruang muncul sebagai satu perangkat di backend, sehingga commissioning dan pemantauan harian memerlukan waktu lebih sedikit.

Suku cadang standar - layar, senjata, dan papan kontrol yang sama digunakan di seluruh seri menara kami, sehingga satu kit cadangan mencakup beberapa lokasi.

Spesifikasi Teknis

Situs Terbaik untuk Menara Senjata Kembar

Lahan hotel dan resor tempat dua ruang tamu biasanya terisi bersamaan sekitar waktu check-out.

Lahan permukaan pusat perbelanjaan dengan teluk ujung berpasangan di dekat pintu masuk.

Tempat parkir mobil di tempat kerja memasangkan ruang karyawan, tempat kedua mobil tiba dan berangkat pada jadwal yang sama.

Lahan kota yang lebar teluknya sempit dan dua pos terpisah akan memadati barisan.

Kawasan apartemen dan kondominium melayani dua teluk penghuni khusus.

Bagaimana Dua Senjata Berbagi Satu Menara

Kedua senjata mengambil pasokan 220VAC +/-20% yang sama melalui satu unit kontrol. Ketika dua mobil terhubung secara bersamaan, masing-masing senjata menghasilkan hingga 7kW – gabungan 14kW. Ketika hanya satu mobil yang dicolokkan, dayanya masih mencapai 7kW; menara ini tidak memusatkan kekuatan pada satu senjata, dan kami tidak berpura-pura sebaliknya.

Layar 5 inci menampilkan kedua sesi, sehingga setiap ruang mendapatkan status pengisian daya, alur pembayaran, dan tanda terimanya sendiri. Karena kedua senjata berada di satu perangkat, pengemudi yang membayar dengan kartu atau APP tidak perlu mengetahui di teluk mana dia berada - sesinya mengikuti senjata yang dia colokkan.

Kedua teluk melapor ke backend melalui satu koneksi OCPP 1.6 atau 2.0. Itu berarti satu entri perangkat, satu pembaruan firmware, dan satu sesi diagnostik jarak jauh untuk dua tempat parkir. Seorang manajer dengan dua lusin menara melihat dua lusin perangkat di dasbor, bukan empat puluh delapan.

Gerbang Kualitas Sebelum Tanda CE Berlaku

Menara ini ditandai CE berdasarkan arahan Tegangan Rendah dan EMC, dengan file disimpan per seri model.

IP54 diverifikasi oleh pengujian laboratorium dan pihak ketiga - kedap debu dan tahan percikan, dengan entri kabel tertutup.

Pengujian semprotan garam selama 96 jam pada lapisan bubuk, merupakan standar untuk program ekspor pesisir kami.

Pengujian beban senjata ganda - kedua output dijalankan pada daya tetapan penuh secara bersamaan untuk membuktikan perilaku gabungan 14kW.

Pengujian suhu antara -20C hingga +50C, termasuk keterbacaan layar saat start dingin.

Tidak ada menara yang dikirimkan tanpa laporan pengujian bernomor serinya sendiri. Sertifikasi tingkat pabrik mencakup CCC, TUV, UL dan CB.

Bagaimana Menara Senjata Kembar Dibangun

Profil kolom 410 x 240 dipotong dengan laser dan dilubangi pada jalur kami sendiri, bukan dibeli langsung.

Rem tekan TRUMPF membentuk kolom; Robot FANUC mengelas jahitannya.

Lapisan bubuk diterapkan, dengan sampel batch dikirim ke pengujian semprotan garam.

Saluran AC cocok dengan unit kontrol, kontaktor, layar, dan kedua senjata dengan sarungnya.

Penyegelan IP54 diperiksa di entri kabel dan bezel layar.

Setiap menara menjalankan uji beban dua senjata secara bersamaan ditambah uji pembayaran dan jaringan.

QC mencatat nomor seri, hasil tes dan dokumen CE, kemudian pengiriman buku.

Waktu tunggu standar adalah 15-20 hari kerja; pemesanan kontainer dikonfirmasi sebelum produksi dimulai.

Satu Menara Senjata Ganda atau Dua Pengisi Daya Tunggal?

Dua pengisi daya 7kW yang terpisah unggul dalam satu situasi: ketika kedua rongganya berjauhan, seperti ujung yang berlawanan, di mana kabel yang mengalir ke kolom bersama akan lebih mahal daripada penutup unit kedua.

Di tempat lain, menara ini menang dalam hal uang dan pemeliharaan. Dua pengisi daya berarti dua fondasi, dua layar, dua modul jaringan, dua kartu SIM, dan dua kunjungan instalasi. Satu menara menggantikan semua itu dengan masing-masing menara, itulah sebabnya biaya pemasangan per ruang biasanya turun seperempat hingga sepertiganya. Penghematan ini cukup nyata sehingga beberapa distributor kami sekarang mengutip menara senjata ganda secara default setiap kali dua teluk berdekatan.

Siapa yang tidak boleh membelinya: lokasi dengan satu teluk saat ini dan tidak ada teluk kedua yang direncanakan - menara senjata tunggal 7kW lebih murah; atau lahan yang kedua tempat pengisian daya harus terpisah secara fisik lebih dari beberapa meter. Beli menara ketika dua teluk berada berdampingan dan akan tetap seperti itu.

Mengapa Importir Menyusun Ulang Kontainer Kedua

Penetapan harga langsung dari pabrik dari Zhejiang Anfu New Energy Technology Co., Ltd. di Yueqing - didirikan pada tahun 2014, sebuah perusahaan raksasa kecil nasional.

Satu SKU yang mencakup dua bay, sehingga menyederhanakan stok importir dan pelatihan pemasang.

File sertifikasi (CE plus CCC, TUV, UL dan CB) siap diserahkan kepada otoritas dan utilitas setempat.

1.000.000+ unit dikirimkan pada tahun 2024 ke lebih dari 40 negara, dengan pesanan berulang dari distributor di Malaysia, Turki, dan Teluk.

Opsi OEM dan ODM - warna khusus, logo, dan merek pembayaran, dengan MOQ dibahas per proyek.

Pengiriman Menara 1,4 Meter Tanpa Kerusakan

Petinya vertikal, dengan penyangga yang dipasang di sekeliling permukaan layar dan kedua sarungnya. Baut jangkar, templat pengeboran, dan perangkat keras pemasangan berada dalam peti yang sama, sehingga pemasang memiliki segalanya pada hari pertama.

Panjang peti 1.400 mm merupakan angka kunci dalam perencanaan peti kemas - peti diletakkan rata dan bertumpuk, dan peti kemas berukuran 20 kaki memuat sekitar 60-80 menara tergantung pada dimensi peti. Meja pengiriman kami mengonfirmasi jumlah pastinya sebelum Anda memesan.

Kami mengutip FOB Ningbo atau Shanghai secara default; EXW dan CIF tersedia. Dokumen mencakup faktur, daftar pengepakan, bill of lading, dan salinan sertifikat CE - disiapkan dalam waktu tunggu 15-20 hari kerja.

Ketentuan Layanan yang Harus Diketahui Pembeli

Garansi 2 tahun mencakup senjata, layar, dan modul pembayaran.

Rakitan dan layar senjata cadangan tersedia untuk pengiriman cepat - dua item keausan yang paling umum.

Diagnostik jarak jauh melalui 4G atau Ethernet, dengan pembaruan firmware dikirimkan melalui backend.

Saran untuk staf lokasi: bersihkan layar dengan kain kering setiap minggu dan periksa kedua sarung apakah ada kabel yang tertekuk.

Panduan pengguna, gambar instalasi, dan panduan pengaturan OCPP dikirimkan bersama setiap unit.

Kesalahan Pemasangan Yang Merusak Menara Yang Baik

Salah: mengubur kabel suplai tanpa saluran dan berharap bisa bertahan. Kanan: jalankan kabel dalam saluran ke dasar kolom, dengan loop layanan untuk terminasi ulang di masa mendatang.

Salah: menuang bantalan dengan mata dan menggeser menara hingga rata setelahnya. Kanan: tuang sesuai templat yang tersedia dan periksa ketinggiannya sebelum beton mengeras.

Salah: membiarkan kedua kabel terletak di lorong antar rongga. Kanan: arahkan setiap senjata ke tempatnya masing-masing sehingga pengemudi tidak tersandung kabel pihak lain.

Salah: dengan asumsi WiFi kantor menjangkau kedua teluk. Kanan: verifikasi sinyal pada posisi kolom sebelum menuangkan - atau pasang SIM 4G.

Salah: melewatkan pemeriksaan grounding karena menara terlihat kokoh. Kanan: verifikasi kontinuitas bumi ke batang grounding pad selama commissioning.

Kisah Operator dari Situs Dua Teluk

Seorang manajer properti di Athena memasang delapan menara di dua blok apartemen pada akhir tahun 2024, dengan penghuninya berbagi empat unit senjata kembar untuk delapan teluk. Catatannya setelah enam bulan: satu sarung senjata perlu dikencangkan kembali, dan para penghuni tidak berdebat tentang hal lain - yang, bagi dewan kondominium, dianggap sebagai keberhasilan yang tenang.

Operator parkir Belanda menjalankan menara di lahan P+R di luar Utrecht - dua ruang, satu kolom, pembayaran kartu. Komentarnya: teluk kedua pada dasarnya adalah infrastruktur gratis, kami hanya membayar untuk senjata tambahan. Keluhan kecilnya adalah posisi layar: berdiri baik-baik saja, janggal jika ingin menontonnya dari mobil.

Seorang distributor Turki yang membeli menara 14kW untuk jaringan hotel mengatakan bahwa menara tersebut memangkas waktu pemasangan per ruang dari dua hari menjadi satu hari. Keluhannya: templat yang disediakan mengasumsikan banyak level, dan dua situsnya memerlukan sedikit penyesuaian level terlebih dahulu.

Pertanyaan Tentang Pengisian Senjata Ganda

Q: Jika dua mobil mengisi daya sekaligus, berapa kecepatan masing-masing mobil?

J: Setiap senjata menghasilkan hingga 7kW secara bersamaan, gabungan 14kW - tidak ada teluk yang membuat satu sama lain kelaparan.

T: Bisakah satu senjata menghasilkan semua 14kW?

J: Tidak. Batas maksimum setiap senjata adalah 7kW, jadi satu mobil masih dapat mengisi daya hingga 7kW; pilih menara 22kW atau 44kW jika Anda membutuhkan lebih banyak per kendaraan.

Q: Berapa banyak tempat parkir yang dilayani oleh satu menara?

J: Dua, satu per senjata, idealnya berdampingan - masing-masing kabel senjata mencapai tempatnya masing-masing.

T: Apakah menara memerlukan dua sirkuit daya terpisah?

J: Tidak - satu umpan 220VAC +/-20% melayani kedua senjata melalui unit kontrol internal.

T: Apakah 14kW cukup untuk sebuah EV modern dalam semalam?

J: Ya. 7kW per mobil menambah jangkauan sekitar 45 km per jam, sehingga sesi semalaman mencakup baterai penuh untuk sebagian besar kendaraan listrik penumpang.

T: Berapa biaya per rongga dibandingkan dengan dua pengisi daya tunggal?

J: Di lokasi tertentu, biaya pemasangan per teluk 25-35% lebih rendah, terutama karena berbagi fondasi, modul jaringan, dan kunjungan pemasangan.

T: Dapatkah saya mengelola kedua senjata secara mandiri di backend?

J: Ya - setiap senjata merupakan konektor OCPP terpisah pada satu perangkat, sehingga Anda dapat menentukan harga, menjadwalkan, dan melaporkan per rongga.

T: Berapa waktu tunggunya?

A: 15-20 hari kerja, dengan paket dokumen lengkap dan sertifikat CE dikirim dari Ningbo atau Shanghai.
