Pengisi Daya AC EV Dual-Port Slim Tower 44kW untuk Fasilitas Parkir Komersial

Pertanyaan 44kW Adalah Pertanyaan Panel

Kebanyakan pengisi daya AC dual-gun gagal di atas kertas sebelum gagal di lapangan. Kegagalannya bukan pada pengisi daya; Ini adalah pertanyaan pertama tukang listrik: apa yang bisa diberikan oleh panel?

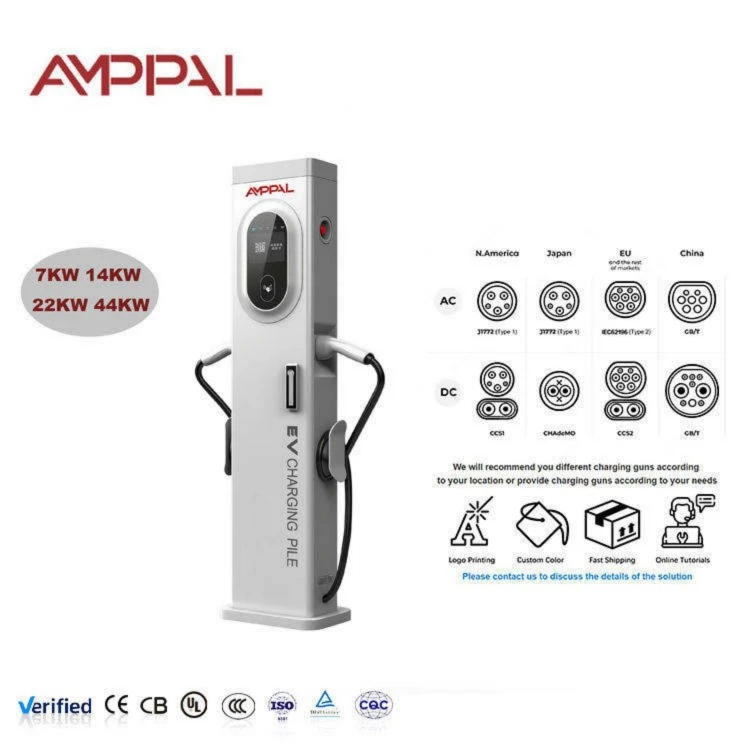

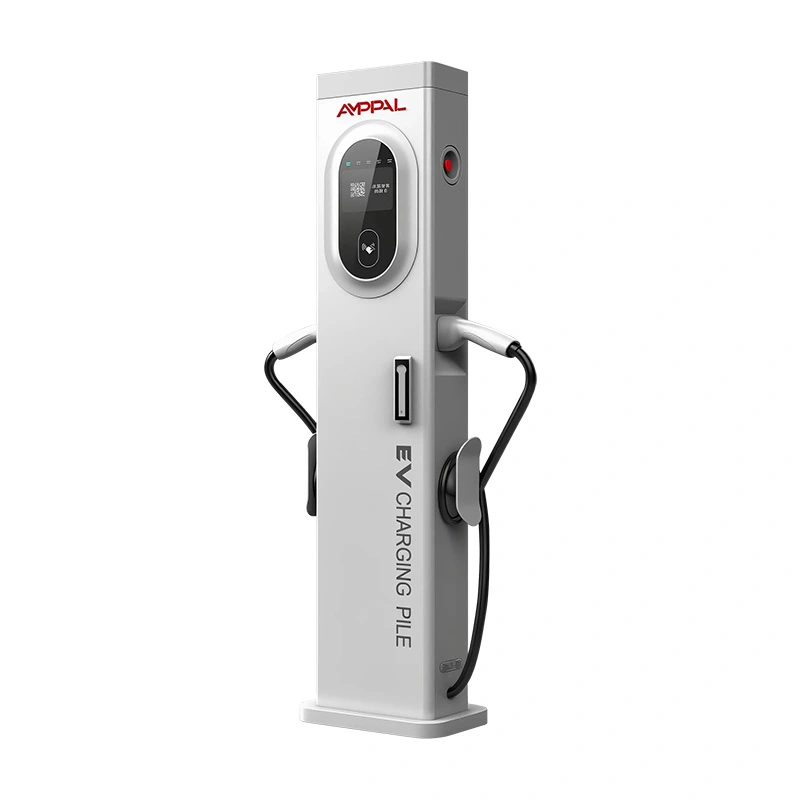

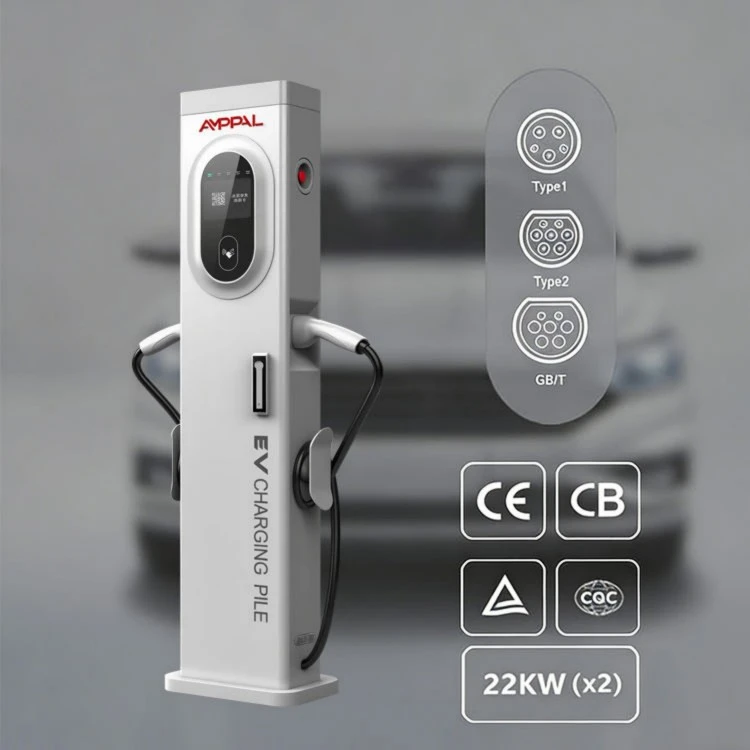

SlimTower AMPPAL 44kW (AF-AC-044-Y-A-0-4-JA-P) membawa dua senjata Tipe 2 pada 32A+32A pada umpan tiga fase 380VAC, dari kolom 300 x 150 x 1400mm dengan layar sentuh 5 inci. Setiap soket dapat menghasilkan sekitar 21kW; pasangan tersebut bersama-sama mendekati papan nama 44kW.

Halaman ini ditulis untuk orang yang menandatangani gambar kelistrikan. Jika itu Anda, bacalah matematika feeder di bawah ini sebelum Anda jatuh cinta dengan lembar spesifikasinya.

Kabar baiknya adalah perhitungannya sederhana dan umum: volt, ampere, dan akar kuadrat. Kabar buruknya adalah tidak ada yang melakukannya pada hari pengisi daya tiba. Lakukan sekarang, di atas kertas, sebelum wadahnya dipesan.

Apa Arti 32A+32A Muatan Penuh bagi Situs Anda

Dua mobil, keduanya pada 32A per fase: pengumpan Anda harus membawa sekitar 64A per fase pada saat yang sama, atau pemutus arus hulu akan trip pada waktu yang paling buruk.

Rencanakan trafo: setiap menara menambah beban terhubung hingga 44kW; sepuluh menara berarti 440kW sebelum Anda menghitung pencahayaan dan HVAC.

Ukuran kabel dimulai dari 16mm2 tembaga per fase untuk jangka pendek dan bertambah seiring jarak; 25mm2 atau 35mm2 umum digunakan untuk lari melebihi 50 meter.

Tugas pemutus: pemutus tiga fase 80A, atau dua unit 40A dengan satu unit per senjata, memberikan ruang kepala pasangan tanpa gangguan perjalanan.

Keseimbangan fasa juga merupakan keuntungan sampingan: beban tiga fasa 32A+32A lebih ramah terhadap jaringan listrik dibandingkan tiga pengisi daya 7kW satu fasa yang ditumpuk dalam satu fasa.

Jika lokasi tidak dapat menyalurkan beban penuh, manajemen beban OCPP 1.6J dapat membatasi menara dengan anggaran yang lebih rendah sementara Anda mempertahankan ruang kepala untuk nanti.

Panas adalah bagian dari anggaran: 44kW yang beroperasi selama berjam-jam akan menghangatkan ruang panel, jadi rencanakan ventilasi sebelum musim panas pertama.

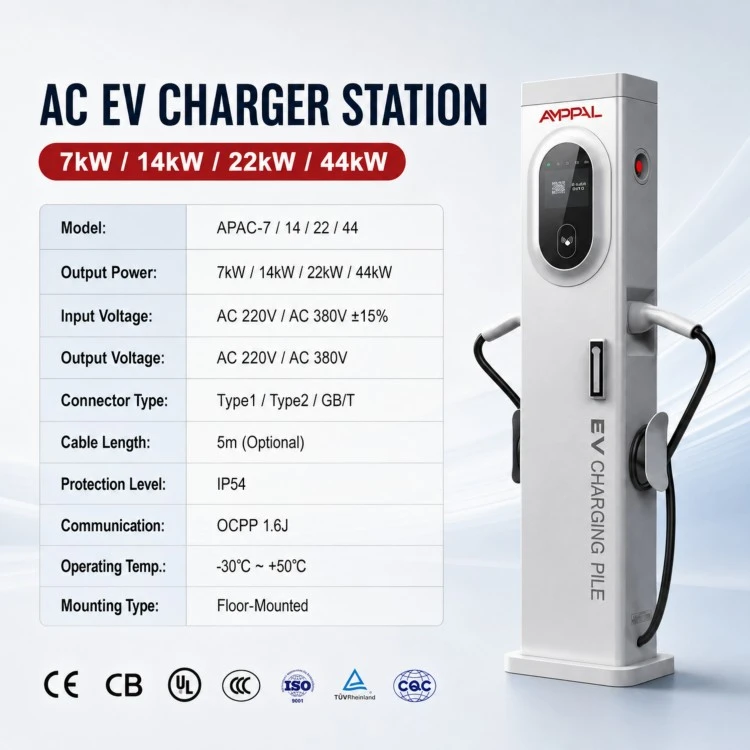

Spesifikasi Teknis

Kasus Penggunaan yang Membenarkan Kapasitas 44kW

Halaman depot tempat van parkir selama satu hingga tiga jam antar shift; 44kW per rongga mengubah waktu henti menjadi rentang yang dapat digunakan.

Pangkalan taksi dan hub ride-hail di mana pengemudi berotasi dengan cepat dan waktu tunggu kurang dari dua jam.

Halaman depan tempat pemberhentian truk melayani van pengiriman dan kendaraan komersial ringan dengan berat hingga 3,5 ton.

Dermaga gudang tempat deretan menara berbagi satu ruang trafo.

Armada persewaan EV yang harus memutar mobil di antara persewaan tanpa menunggu semalaman.

Blok perumahan dengan layanan tiga fase di mana 44kW adalah daya AC tertinggi yang diperbolehkan distributor pada pengumpan.

Tempat parkir bandara dan stasiun yang dipenuhi kendaraan hybrid plug-in di pagi hari memerlukan pengisian ulang yang cepat sebelum keberangkatan.

Membaca Aliran Daya: Dari Panel ke Steker

Daya meninggalkan papan distribusi pada pengumpan tiga fase dan memasuki menara melalui kelenjar dasar. Di dalam, stasiun mengukur masing-masing senjata secara independen, sehingga papan nama 44kW bukanlah satu outlet raksasa tetapi dua sirkuit 32A yang berbagi satu wadah.

Ketika sebuah mobil dicolokkan, ia dapat menggunakan senjata 32A penuhnya sendiri. Ketika mobil kedua tiba, keduanya menarik hingga 32A; menara memisahkan dua sesi untuk penagihan, dan OCPP 1.6J melaporkan energi masing-masing konektor secara terpisah.

Pengukuran per soket penting untuk penagihan terpisah: penyewa A membayar untuk senjata 1, penyewa B untuk senjata 2, dan server tidak pernah mencampurkan dua total kWh.

Satu jebakan yang patut disebutkan: penurunan peringkat. Jika umpan lemah, pemutus akan trip dan bukannya menara akan melambat. Batasan firmware adalah alternatif yang terkontrol, jadi putuskan anggaran sebelum pemasangan kabel, bukan setelah perjalanan pertama.

Catatan Kualitas yang Dapat Dipercaya oleh Insinyur Fasilitas

Kesesuaian dipertahankan terhadap arahan Tegangan Rendah dan EMC, dan file diperiksa ulang setiap kali tingkat daya berubah.

Setiap stasiun diuji hi-pot dan diikat ke tanah sebelum meninggalkan jalur — pada 32A per senjata, tidak ada batas untuk jalur darat yang meragukan.

Pengoperasian panas beban penuh: menara 44kW diuji pembakarannya selama 48 jam terus menerus pada arus papan nama, dengan suhu kabinet dicatat.

Kolom sampel menjalankan siklus termal IEC 60068 antara -30°C dan +70°C, ditambah semprotan garam selama 96 jam di bagian akhir.

Sambungan busbar dan konektor yang telah teruji torsi; terminasi yang longgar adalah penyebab klasik kegagalan panas pada peralatan AC arus tinggi.

Sumber komponen mengikuti RoHS dan REACH dalam sistem ISO 9001:2015; Ruang lingkup CCC, TÜV, UL dan CB ada di tingkat pabrik.

Urutan Perakitan Delapan Stasiun

Cangkang yang dipotong laser, toleransi 0,1 mm, pada garis CNC.

Pelipatan rem tekan dan pengelasan jahitan pada badan menara.

Pengelasan robot FANUC pada pelat dasar dan braket kelenjar.

Pembersihan dan penyelesaian permukaan tiga tahap.

Bagian arus tinggi: busbar, kontaktor, dan roda gigi switching dengan rating 32A dipasang dan diberi torsi.

Pengukuran dan elektronik: kWh meter per soket, papan komunikasi, dan layar sentuh 5 inci.

Pemuatan firmware dan kesesuaian OCPP dijalankan pada server pengujian.

Pengujian beban sampel, hi-pot, visual pass, lalu pengepakan. Produksi berjalan 15-20 hari kerja.

Panduan Ukuran: Kapan 44kW Cocok (dan Kapan Tidak)

Beli menara 44kW ketika trafo dan panel sudah memiliki ruang kepala, atau ketika Anda merancang sistem kelistrikan dari awal dan dapat mengukurnya dengan benar. Kapasitas ekstra dibandingkan model 14kW hanya nyata jika pasokan dapat menyalurkannya.

Lewati saja jika situs Anda menggunakan pasokan fase tunggal 32A; Anda akan menjalankan menara dengan rating yang lebih rendah, dan membayar untuk kapasitas yang tidak dapat Anda gunakan. Lewati juga saat mobil parkir semalaman selama delapan jam lebih; AC 7-11kW lebih murah dan masa pakai baterai lebih hemat. Dan jika armada Anda parkir stabil dengan jadwal yang ketat, konfirmasikan terlebih dahulu kapasitas sambungan yang diizinkan distributor; beberapa wilayah membatasi pengisian daya AC per lokasi.

Jika panelnya ketat namun permintaannya nyata, jawaban yang jujur ​​adalah manajemen beban: biarkan OCPP membatasi menaranya sekarang dan menaikkan batasnya seiring dengan pertumbuhan lokasi. Paket tersebut berfungsi dengan menara ini karena firmware menerima batas arus jarak jauh.

AMPPAL Versus Saingan Senjata Ganda Anggaran

Kemampuan nyata 32A+32A: beberapa menara murah mengiklankan 44kW tetapi dikirimkan dengan kontaktor 16A; kami mencetak peringkat per senjata di papan nama.

Pengukuran per soket yang independen untuk penagihan terpisah, bukan satu meteran yang dijumlahkan.

OCPP 1.6J melalui Ethernet, 4G, dan WiFi, sehingga menara ini bergabung dengan sistem manajemen beban dan roaming.

Bukti pengujian: proses pemanasan beban penuh, log torsi, dan hasil semprotan garam tersedia per batch.

Persyaratan komersial: MOQ 1 unit, waktu tunggu 15-20 hari kerja, garansi 2 tahun, suku cadang DHL/FedEx.

Opsi OEM untuk logo, layar, dan branding kabel; ekspor ke 40+ negara sejak 2014.

Detail Logistik dan Pengepakan

Setiap menara dikirimkan secara lengkap dalam karton ekspor 5 lapis berukuran sekitar 350 x 220 x 1460mm dengan blok sudut busa, kit jangkar, dan kelenjar kabel di dalamnya; berat kotor kira-kira 45kg.

Empat karton dimasukkan ke dalam palet dengan pelindung tepi dan bungkus menyusut; sebuah kontainer berukuran 40 kaki menampung sekitar 60 menara yang dikemas dalam palet, atau hingga 80 lantai, dan pengemasan ulang LCL diatur berdasarkan permintaan.

Harga biasanya FOB Ningbo atau Shanghai, dengan EXW berdasarkan permintaan. Setiap pengiriman membawa faktur, daftar pengepakan, bill of lading, sertifikat asal dan deklarasi kesesuaian CE. Pengiriman gabungan ke Timur Tengah dan CIS diatur setiap minggu, sehingga mempersingkat transit untuk pesanan yang lebih kecil.

Layanan yang Dimulai dengan Panel

Garansi 2 tahun sejak tanggal pengiriman, mencakup cacat produksi termasuk bagian arus tinggi.

Respon teknis 24 jam; teknisi kami secara teratur bergabung dalam panggilan komisioning untuk meninjau pengaturan panel dengan teknisi listrik Anda.

Suku cadang melalui DHL/FedEx; kontaktor, meter, dan layar sentuh berangkat dalam 2 hari kerja.

RMA berdasarkan foto dan nomor seri: penggantian atau perbaikan dikonfirmasi sebelum sesuatu dikembalikan.

Paket dukungan gratis: lembar penghitungan pengumpan, nilai torsi, dan daftar periksa pengoperasian.

Peringatan Pengkabelan dan Pengoperasian

Salah: dengan asumsi pemutus 32A menutupi kedua senjata. Kanan: ukur umpan sebesar 64A per fase total, atau lindungi setiap senjata secara terpisah.

Salah: menggunakan kembali kabel tipis dari instalasi lama. Kanan: minimum 16mm2 per fase, ditingkatkan untuk jangka panjang; periksa penurunan tegangan pada beban penuh.

Salah: membiarkan menara berada pada batas firmware selamanya karena panel tidak pernah ditingkatkan. Kanan: catat tutupnya di log pemeliharaan dan naikkan hanya setelah umpan terbukti.

Salah: mencampur penyewa senjata 1 dan senjata 2 dalam satu faktur. Kanan: tetap mengaktifkan pengukuran per soket; OCPP melaporkan setiap konektor secara terpisah.

Salah: mengabaikan torsi setelah kunjungan servis. Kanan: torsi ulang busbar dan sambungan lug setiap tahun; kegagalan panas pada gigi AC hampir selalu merupakan sambungan yang longgar.

Salah: melewatkan perangkat arus sisa. Kanan: sesuai dengan RCD 30mA sesuai peraturan setempat; menara bekerja dengan perlindungan RCD standar.

Insinyur Fasilitas dengan Kata-Kata Mereka Sendiri

Seorang manajer depo di Almaty memasang enam menara untuk armada kota yang berisi 40 van. Perhitungan feeder 64A per fase adalah keseluruhan percakapan dengan distributornya; setelah ruang kepala trafo dikonfirmasi, commissioning memakan waktu satu hari. Dia mencatat bahwa tanda torsi pada penutup busbar membuat teknisi listriknya tidak bisa menebak-nebak.

Operator logistik di Guadalajara memasangkan menara tersebut dengan trafo 250kVA untuk dua puluh teluk yang direncanakan. Mereka mengakui bahwa mereka melebih-lebihkan spesifikasi trafo sebanyak satu langkah; biaya tambahannya kecil dan jalur pertumbuhannya sekarang gratis. Keluhan mereka: menu 5 inci terlalu dalam, dan sebagian besar pengemudi tetap menggunakan aplikasi tersebut.

Operator gudang di dekat Moskow mengoperasikan menara tersebut dengan kapasitas firmware 11kW hingga feeder kedua diberi energi pada tahun depan. Itulah tepatnya rencana bertahap yang kami sarankan, dan itulah sebabnya mereka tidak membeli pengisi daya dengan tarif tunggal yang lebih murah.

FAQ: Tenaga, Panel, dan Senjata Ganda

T: Pengumpan apa yang dibutuhkan menara 44kW?

J: Umpan tiga fase berukuran sekitar 64A per fase pada beban penuh, dengan konduktor 16-25mm2 tergantung pada panjang pengoperasian.

T: Dapatkah kedua senjata menghasilkan 32A sekaligus?

A: Ya, setiap senjata diberi peringkat 32A per fase; bersama-sama mereka mendekati papan nama 44kW.

T: Berapa banyak menara yang dapat didukung oleh trafo 250kVA?

A: Sekitar lima pada beban penuh; dengan manajemen beban OCPP Anda dapat menginstal lebih banyak dan membatasi totalnya.

T: Apakah menara mendukung manajemen beban?

J: Ya, batas arus jarak jauh OCPP 1.6J memungkinkan platform membatasi setiap konektor.

T: Apakah menara ini kompatibel dengan satu fase?

A: Tidak, dibutuhkan 380VAC tiga fase; untuk lokasi fase tunggal lihat stasiun 3,5-7kW kami yang terpasang di dinding.

Q: Berapa ukuran kabel untuk lari 60 meter?

A: Hitung penurunan tegangan pada 64A per fase; sebagian besar lari 60m mendarat di 25mm2, tetapi verifikasi dengan teknisi listrik Anda.

T: Mengapa pengukuran per senjata itu penting?

J: Dua penyewa di satu menara memerlukan total kWh terpisah untuk penagihan yang adil; menara mengukur setiap soket secara independen.

T: Berapa waktu tunggunya?

A: 15-20 hari kerja untuk model standar setelah deposit, sama seperti menara AC kami yang lain; pesanan massal dijadwalkan pada kutipan.
