Pengisi Daya AC EV 14kW untuk Hotel dan Gedung Perkantoran

Perubahan Menara 150mm di Situs Anda

Ambil alas pengisi daya AC yang pernah Anda lihat di jalan Eropa dan biasanya kedalamannya sekitar 240mm. Yang ini 150mm. Ukuran 90mm itu terdengar sepele sampai Anda berdiri di antara dua tempat parkir dan berusaha menjaga lorong tetap bersih.

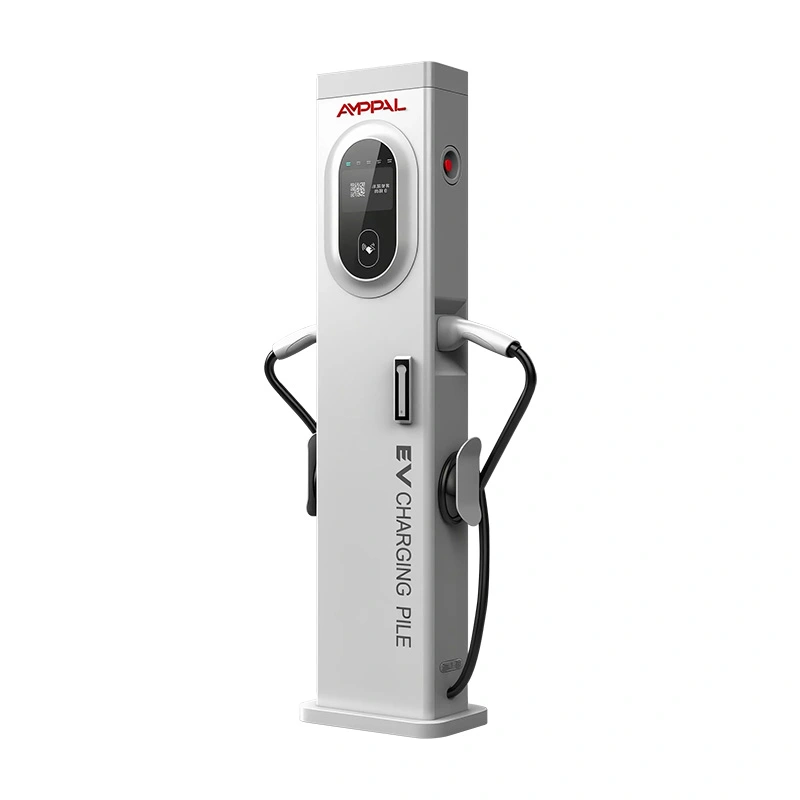

Pengisi Daya AC EV 14kW untuk Hotel dan Gedung Perkantoran (AF-AC-014-Y-A-0-4-JA-P) adalah kolom 300 x 150 x 1400mm yang membawa dua senjata Tipe 2, berperingkat 16A+16A pada umpan tiga fase 380VAC, dengan layar sentuh berwarna 5 inci di bagian atas. Amplop tersebut hadir untuk memecahkan satu masalah: kemana perginya pengisi daya jika tidak ada dinding dan tidak ada pulau luas yang tersedia?

Operator menggunakannya di jalur antara dua ruang masuk, di sepanjang tepi trotoar di mana kabinet yang lebih luas akan gagal disetujui, dan di dalam garasi di mana kolom memakan setiap meter cadangan. Pengisiannya sendiri adalah AC standar; jejak kaki adalah fiturnya.

Lima Imbalan dari Kolom yang Tebalnya Setengah

Kedalaman 150mm membersihkan rute kursi roda dan ayunan pintu yang dapat diblokir oleh alas 240mm; inilah dimensi yang menentukan lolos atau tidaknya suatu survei lokasi.

Dua soket Tipe 2 (16A+16A) memungkinkan dua mobil mengisi daya dari satu titik umpan, kira-kira menggandakan keluaran tiang senjata tunggal.

Menara ini berdiri setinggi 1400mm dengan layar 5 inci setinggi mata di tempat yang sibuk.

Perlindungan IP54 dan jangkauan kerja -20°C hingga +50°C mencakup cuaca jalanan tanpa perlindungan atau kanopi.

OCPP 1.6J dengan Ethernet, 4G, dan WiFi bergabung dengan back office yang sudah ada tanpa perangkat lunak baru.

Setiap unit bersertifikat CE dan memiliki garansi pabrik 2 tahun, dengan waktu tunggu 15-20 hari kerja dari pabrik kami di Zhejiang.

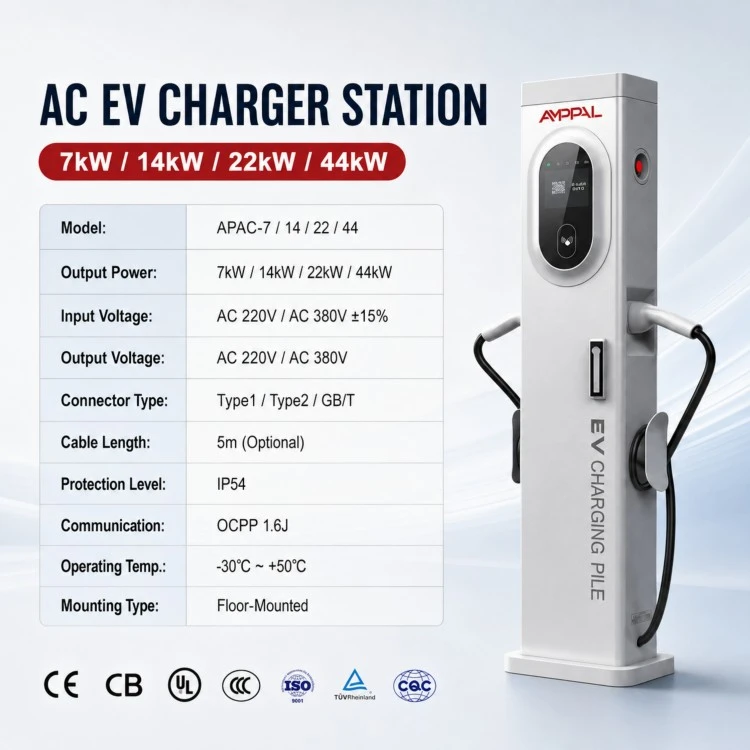

Spesifikasi Teknis

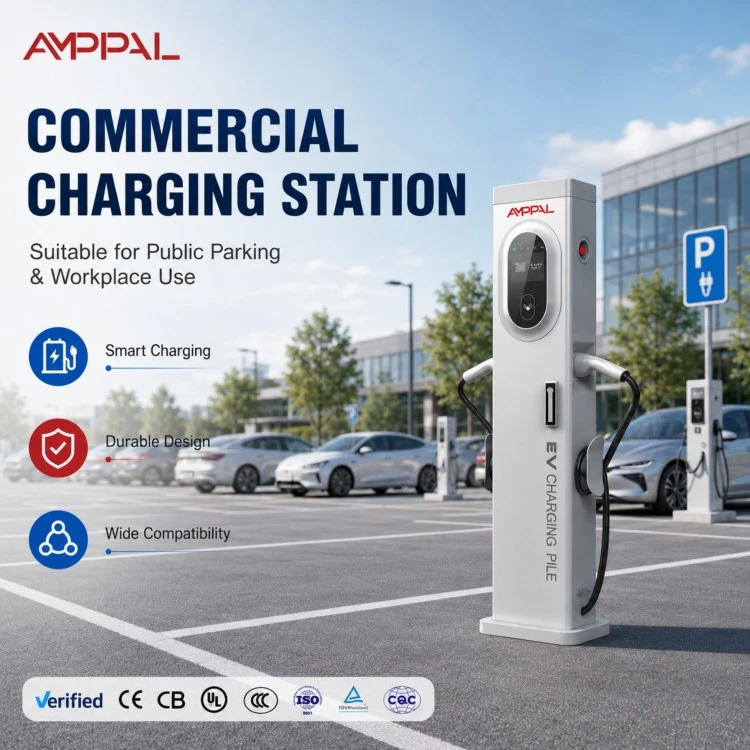

Situs Dimana Setiap Sentimeter Ditagih

Teluk di jalan di kota-kota tua Eropa yang trotoarnya terlalu sempit untuk kabinet berukuran 240 mm; menara 150mm memeluk garis tepi jalan.

Barisan parkir head-in: satu menara pada jalur bersama melayani dua baris yang berlawanan.

Tempat parkir mobil bertingkat dengan tikungan tajam; profil ini membuat garis pandang tetap terbuka untuk pengemudi dan kamera.

Halaman depan hotel dan kantor tempat arsitek lanskap menolak alas besar di samping pintu masuk.

Lokasi acara sementara: satu pangkalan jangkar M12, dua senjata, dan umpan 380V dapat dioperasikan dalam sehari.

Halaman depan dealer yang mengisi ulang demo EV dalam semalam tanpa harus berhenti parkir di ruang pamer.

Bagaimana Menara Melayani Dua Kendaraan dari Satu Kolom

Umpan tiga fase 380VAC +/-15% masuk melalui pelat dasar dan mendarat di bagian rel DIN di dalam kolom, tempat stasiun mendistribusikannya ke dua soket. Setiap senjata diberi peringkat 16A per fase; firmware membatasi total output pada papan nama 14kW dan berbagi ruang kepala antara kedua mobil.

Hubungkan mobil pertama dan itu akan menghabiskan seluruh anggaran. Mulai sesi kedua dan menara menyeimbangkan kembali arus antara kedua soket tanpa mengganggu soket pertama; layar menunjukkan kW dan kWh setiap sesi secara real time.

Layar sentuh menjalankan aliran plug-and-charge, sementara OCPP 1.6J membawa setiap catatan transaksi ke server Anda melalui Ethernet, 4G, atau WiFi. Jika jaringan terputus, sesi dilanjutkan dan rekaman diunggah nanti.

Sertifikasi dan Ujian di Baliknya

Kepatuhan CE sesuai arahan Tegangan Rendah dan EMC, diverifikasi ulang sebelum setiap batch produksi dikirimkan.

100% unit lulus pengujian dielektrik hi-pot dan pemeriksaan kontinuitas tanah pada jalur akhir.

Siklus termal dari -30°C hingga +70°C sesuai IEC 60068 pada unit sampel, ditambah uji semprotan garam selama 96 jam untuk instalasi di pantai.

Burn-in beban penuh terus menerus selama 48 jam dengan pemantauan langsung terhadap stabilitas arus, suhu, dan komunikasi.

Komponennya mematuhi RoHS dan REACH, dan pabrik menjalankan sistem manajemen mutu ISO 9001:2015.

Inspeksi masuk mencakup setiap kumpulan konektor; soket Tipe 2 yang longgar adalah kegagalan medan paling umum yang kita lihat di menara AC.

Dari Baja Datar ke Kolom 1,4 Meter: Delapan Langkah

Pemotongan laser: lembaran dipotong dengan laser CNC sesuai profil menara, toleransi dijaga hingga 0,1 mm.

Pembengkokan dan pembentukan: rem tekan CNC melipat cangkang kolom dan las titik mengunci jahitannya.

Pengelasan robotik pada lengan FANUC bergabung dengan braket dasar dan kelenjar masuk kabel, proses yang sama digunakan pada saluran DC kami.

Perawatan permukaan: garis pembersihan dan penyelesaian tiga tahap melindungi cangkang sebelum perakitan.

Pra-perakitan: rel DIN, kontaktor, perangkat arus sisa, dan modul pengukuran dipasang dan ditorsi sesuai spesifikasi.

Elektronik: layar, papan komunikasi, dan papan daya dipasang dan dihubungkan.

Pemuatan firmware dan pemeriksaan kesesuaian OCPP: setiap unit didaftarkan dan dipasangkan dengan server uji sebelum dimasukkan ke dalam kotak.

QC akhir dan pengepakan: uji hi-pot, inspeksi visual, dan pengepakan karton menutup jalur; pesanan standar berangkat dalam 15-20 hari kerja.

Apakah 14kW Cocok untuk Jejak Kaki Anda?

Menara 14kW tetap dapat bertahan meskipun kendalanya bersifat fisik. Jika lokasi Anda merupakan lahan terbuka lebar dengan pulau beton yang siap untuk alas standar, belilah kabinet 240 mm yang lebih murah; profil ramping tidak memberi Anda apa pun.

Ini juga merupakan alat yang salah ketika mobil bertahan delapan jam atau lebih. Parkir armada semalaman lebih baik dilayani oleh kotak dinding 3,5-7kW dengan harga yang lebih murah, karena 14kW hanya terbayar ketika kendaraan masuk dan keluar di siang hari.

Pilihlah ketika Anda dapat menghitung sentimeter: jalur median yang sempit, barisan tepi jalan dengan aturan kemunduran yang ketat, atau garasi di mana lemari yang lebih luas akan memerlukan tempat parkir. Jika dua mobil masing-masing berkekuatan sekitar 7kW sesuai dengan waktu tunggu Anda, ini adalah cara paling hemat ruang untuk mengirimkannya.

AMPPAL vs Alas Standar 240mm

Jejak kaki: kedalaman 150mm versus kedalaman sekitar 240mm berarti menara melewati survei lokasi yang menolak tumpuan.

Satu umpan, dua mobil: satu sirkuit tiga fase melayani kedua senjata, bukan dua instalasi terpisah.

Bukti pengujian: CE, 100% hi-pot, semprotan garam 96 jam, dan pembakaran 48 jam didokumentasikan per batch, tidak hanya diklaim dalam brosur.

Ketentuan pembelian: model standar dari MOQ 1 unit, waktu tunggu 15-20 hari kerja, garansi 2 tahun, suku cadang melalui DHL/FedEx.

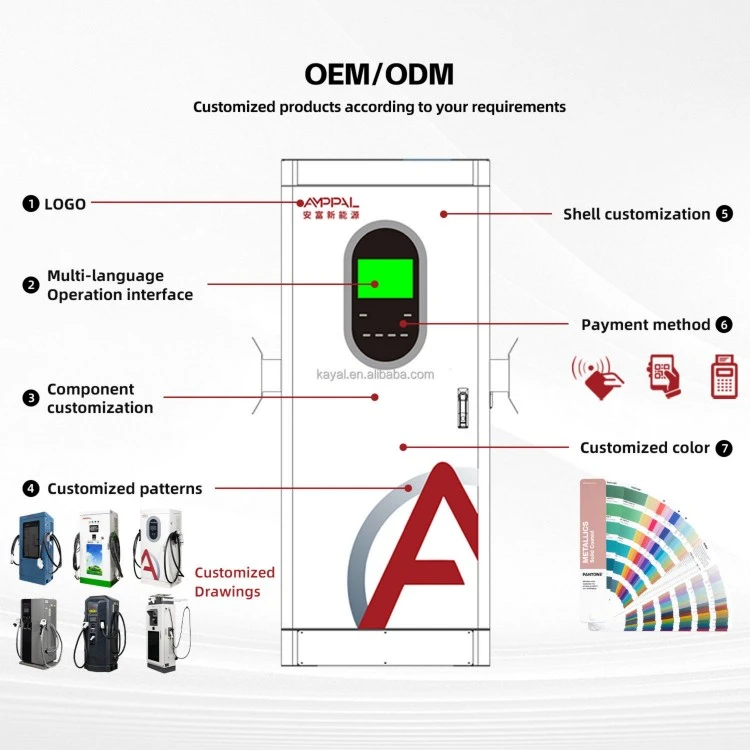

Kustomisasi: logo, layar pengaktifan, dan branding kabel dapat diubah; kami telah mengirimkan program ekspor ke 40+ negara termasuk UEA, Arab Saudi, Kazakhstan, Jerman, dan Meksiko.

Pengepakan dan Pengiriman: Membawa Kolom ke Situs

Setiap kapal menara dirakit sepenuhnya dalam satu karton ekspor berukuran sekitar 350 x 220 x 1460mm dengan blok sudut busa; berat kotor sekitar 45kg termasuk kit jangkar dan kelenjar kabel.

Karton berjumlah empat per palet, dibungkus dengan pelindung tepi; sebuah kontainer berukuran 40 kaki menampung sekitar 60 menara yang diberi palet, atau hingga 80 lantai.

Istilah standarnya adalah FOB Ningbo atau Shanghai, atau pabrik EXW. Setiap pengiriman mencakup faktur komersial, daftar pengepakan, bill of lading, sertifikat asal, dan deklarasi kesesuaian CE; angkutan laut ke Rotterdam atau Jebel Ali biasanya memakan waktu 30-40 hari.

Dukungan yang Menghargai Timeline Instalasi Anda

Garansi 2 tahun untuk cacat produksi, dihitung sejak pengiriman dan bukan saat commissioning, yang menurut pemasang kami menyederhanakan klaim.

Respons 24 jam untuk tiket teknis, dengan diagnostik video sehingga teknisi listrik Anda dapat melakukan perbaikan pada hari yang sama.

Suku cadang melalui DHL/FedEx dari gudang pusat kami; barang yang bergerak cepat seperti layar sentuh dan kelenjar kabel akan hilang dalam 2 hari kerja.

RMA yang mengutamakan kertas: mengirim foto dan serial unit, dan kami memutuskan antara penggantian atau perbaikan sebelum Anda mengirimkan apa pun kembali.

Untuk peluncuran multi-lokasi, kami menyarankan satu kit pemeliharaan untuk setiap 20 menara yang ada di stok Anda, sehingga pertukaran lapangan tidak perlu menunggu di bea cukai.

Penanganan di Tempat: Salah vs Benar

Salah: memasang menara sehingga kabel melingkar ke arah lorong lalu lintas. Kanan: arahkan kolom sehingga kedua kabel keluar dari jalur mengemudi.

Salah: memberi makan menara dari sirkuit yang terlalu kecil karena hanya AC. Kanan: ukur umpan untuk kedua senjata secara bersamaan; pemutus tiga fase 32A dengan konduktor 6mm2 adalah titik awal yang aman, kemudian verifikasi berdasarkan kode lokal.

Salah: menjalankan kabel Ethernet di saluran yang sama dengan kabel daya. Kanan: saluran terpisah, setidaknya berjarak 30cm, untuk melindungi sambungan jaringan dari gangguan.

Salah: menutupi layar sentuh dengan stiker atau signage. Kanan: menjaga tampilan tetap jelas; layar 5 inci adalah satu-satunya antarmuka lokal operator.

Salah: dengan asumsi garansi mencakup vandalisme. Kanan: segera laporkan kerusakan dengan foto dan nomor seri; garansi 2 tahun mencakup cacat produksi, jadi semakin cepat Anda mendokumentasikannya, semakin cepat kami bertindak.

Apa yang Dilaporkan Manajer Situs Setelah Satu Musim

Seorang operator parkir di Dubai mengelola 12 menara ini di sepanjang jalur tepi jalan yang menurut pemerintah kota terlalu sempit untuk dijadikan tiang penyangga standar. Setelah delapan bulan di musim panas dengan suhu 45°C, salah satu layar sentuh mulai berkedip, dan kami menggantinya dengan garansi dalam waktu seminggu. Ringkasannya: kolomnya tipis, namun tidak bengkok, goyah, atau terlalu panas.

Grup hotel Jerman melakukan standarisasi menara untuk tempat parkir di halamannya setelah arsiteknya menolak kabinet yang lebih luas. Satu-satunya keluhan mereka: antena 4G turun menjadi satu batang di dalam halaman, jadi mereka sekarang memesan versi WiFi/Ethernet dan menyambungkannya ke saklar gedung.

Seorang kontraktor Saudi membeli batch pertama sebanyak 20 unit untuk pengembangan serba guna. Pemasangan jangkar membutuhkan waktu dua jam bagi tukang listriknya per menara pada hari pertama dan kurang dari satu jam setelah melihat templat pengeboran; mereka telah memesan tiga batch lagi.

Pertanyaan yang Sering Diajukan

T: Bisakah dua mobil mengisi daya secara bersamaan di menara 14kW?

J: Ya, kedua soket hidup dan stasiun berbagi anggaran 14kW di antara keduanya; satu mobil mendapat anggaran penuh saat sendirian.

T: Berapa jarak yang dibutuhkan menara dari tepi jalan atau dinding?

J: Jaga ruang kerja sekitar 600mm di depan soket; kira-kira 200mm ke samping sudah cukup untuk loop kabel.

Q: Apakah menara ramping memerlukan pondasi beton?

J: Basis jangkar M12 pada bantalan beton 300 x 300 mm adalah standar; di aspal kami menyediakan braket pemasangan di permukaan.

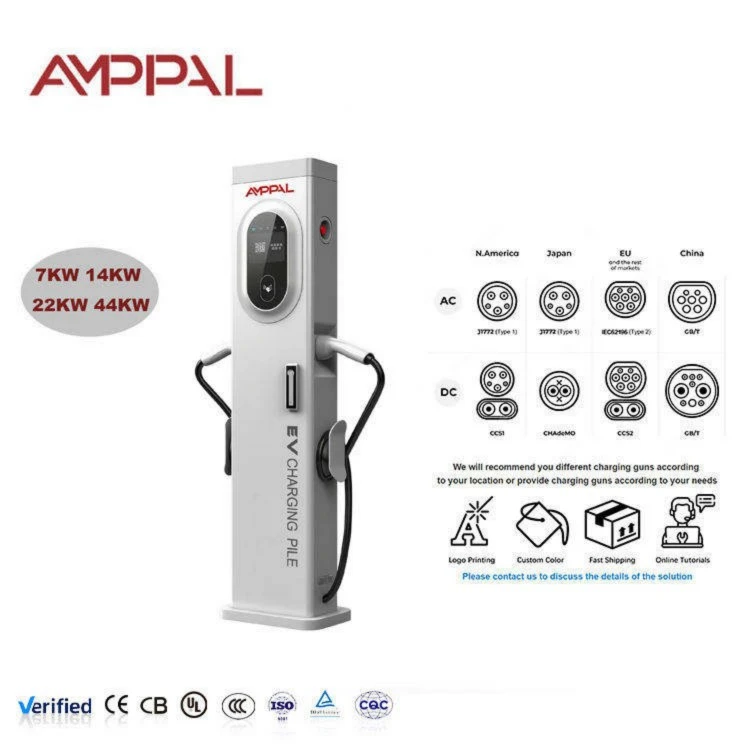

T: Konektor mana yang dikirimkan stasiun tersebut?

A: Dua soket Tipe 2 dengan kabel 4,5m sebagai standar; model AC ini tidak menawarkan CCS.

T: Dapatkah menara beroperasi dengan daya satu fasa?

A: Tidak, ini membutuhkan tiga fase 380VAC; untuk lokasi satu fase, lihat stasiun AC kami yang terpasang di dinding dengan daya 3,5-7kW.

T: Bagaimana cara kerja penagihan tanpa terminal pembayaran?

J: OCPP 1.6J menyerahkan tarif dan start/stop jarak jauh ke back office atau platform roaming Anda, sementara layar menampilkan data sesi secara lokal.

Q: Berapa lama waktu pemesanan kontainer?

A: 15-20 hari kerja untuk model standar setelah konfirmasi pesanan dan deposit.

Q: Apakah layar dapat terbaca di bawah sinar matahari langsung?

J: Ini adalah LCD berwarna 5 inci dengan pengaturan kecerahan luar ruangan; di bawah sinar matahari tengah hari yang terik, tudung peneduh yang kami tawarkan sebagai opsi membantu.
