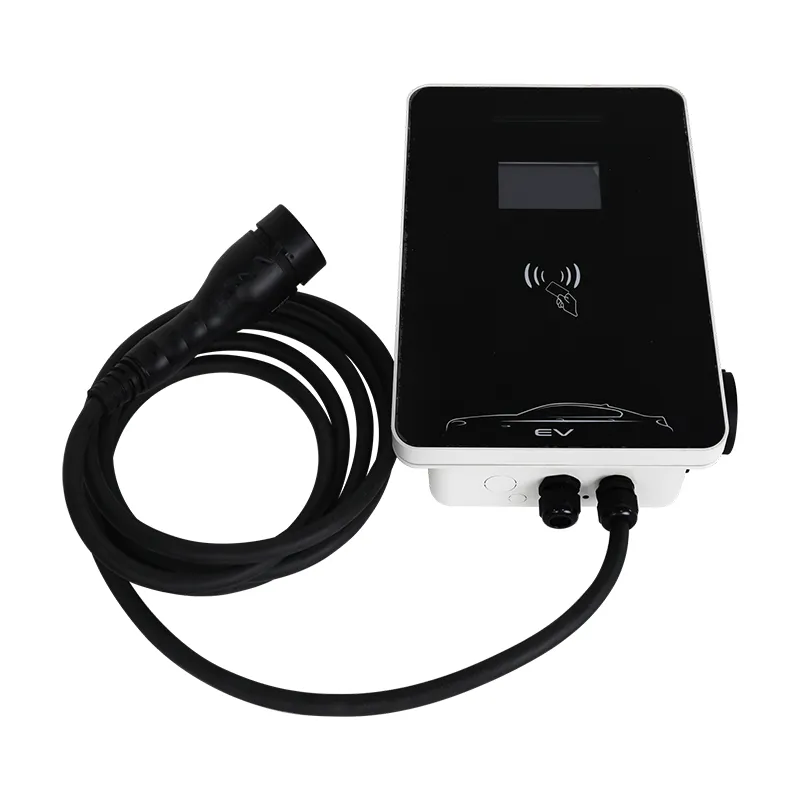

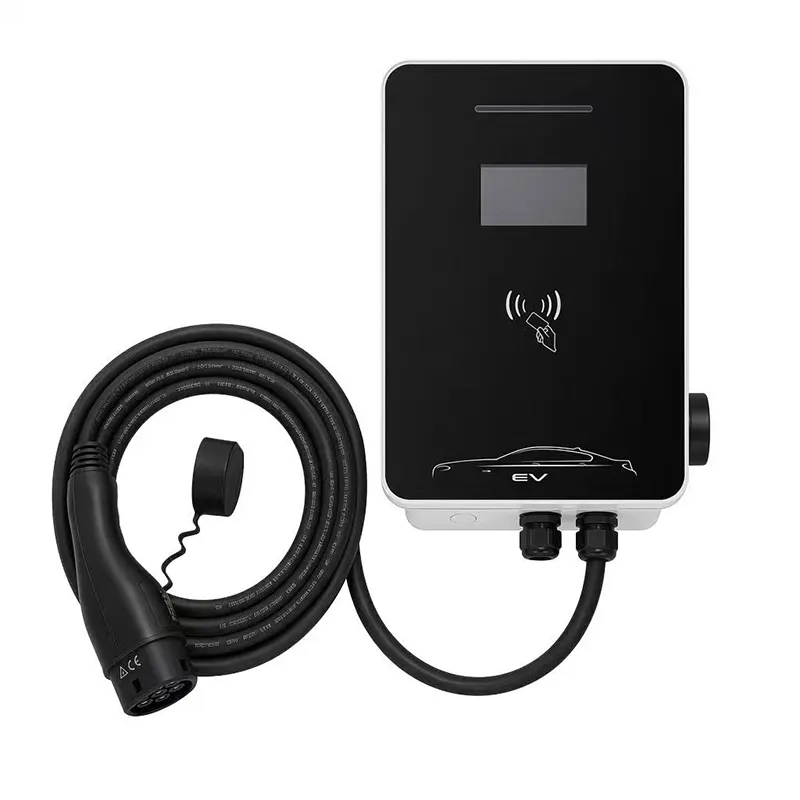

Pengisi Daya AC Wallbox EV 11kW untuk Pengisian Daya Perumahan dan Tempat Kerja

Tiga Fase 11kW: Peningkatan Senyap yang Sesuai dengan Bangunan Tua

Pengisi Daya AC Wallbox EV 11kW untuk Pengisian Daya Perumahan dan Tempat Kerja adalah daya terbesar yang biasanya dapat Anda tambahkan ke bangunan tua tanpa menyentuh trafo jalan.

Pasokan tiga fase 380V pada 16A per fase menghasilkan 11kW dan menarik arus lebih sedikit dibandingkan unit satu fase 7kW. Fakta yang berlawanan dengan intuisi itulah yang menjadi keseluruhan cerita stasiun RZ ini.

Untuk blok apartemen tahun 1970-an, bengkel kecil atau bangunan pertanian, menambah kapasitas tiga fase seringkali lebih mudah dibandingkan meningkatkan pasokan satu fase - karena fase-fase tersebut sudah ada dan menunggu.

Halaman ini berisi tentang jalur retrofit: apa yang dibutuhkan RZ 11kW, apa yang diperiksa oleh teknisi listrik Anda, dan kapan fase tiga benar-benar mengalahkan fase tunggal.

Mengapa 16A per Fase Merupakan Hadiah bagi Jaringan Listrik

Pada 380V tiga fase, 11kW sama dengan 16A per fase. Pengisi daya 7kW fase tunggal menarik 32A pada satu fase - dua kali arus pada satu kabel.

Arus, bukan daya, yang memanaskan kabel, pemutus tegangan, dan menurunkan tegangan. Menyebarkan 11kW ke dalam tiga fase akan mengurangi beban per kabel, itulah sebabnya banyak perusahaan utilitas menyetujui pengisian daya AC tiga fase dan mereka akan menolak penarikan satu fase yang lebih besar.

Dalam praktiknya, hal ini berarti: rangkaian tiga fasa 16A sering kali sudah ada di gedung-gedung tua (oven, pemanas air, mesin bengkel), dan menambahkan pengisi daya ke dalamnya mungkin hanya memerlukan posisi pemutus cadangan.

Itu juga meninggalkan ruang kepala. Jika bangunan kemudian menambahkan tenaga surya atau pengisi daya kedua, papan tiga fase akan menyerapnya tanpa perlu menarik kembali kabel.

Apa yang Tercakup dalam Perkuatan Dewan Distribusi Lama

Teknisi listrik Anda menjalankan daftar periksa singkat: pastikan bangunan tersebut benar-benar memiliki tiga fase (empat kabel dalam pasokan masuk - tiga fase ditambah netral), ukur beban yang ada per fase, dan temukan posisi DIN cadangan untuk pemutus 16A atau 20A dengan RCD.

Pada sebagian besar retrofit, pengisi daya tidak memerlukan kabel baru ke jalan - hanya kabel berukuran 5x2,5 mm2 dari papan ke stasiun, yang untuk dinding garasi merupakan tarikan yang pendek dan murah.

Jika bangunannya hanya satu fasa, jawaban jujurnya adalah RZ 11kW adalah produk yang salah. Stasiun satu fasa berkekuatan 7kW adalah pilihan yang tepat, kecuali jika Anda bersedia mendanai peningkatan meter tiga fasa – biaya yang sangat bervariasi di setiap negara.

Kami mengirimkan setiap stasiun dengan stiker konfigurasi untuk teknisi listrik (peringkat pemutus, nilai torsi, tipe RCD) untuk menyederhanakan dokumen pemeriksaan.

Spesifikasi Teknis

Fase Tunggal vs Tiga Fase: Matematika Multi-Bay

Bandingkan dua bangunan, masing-masing menginginkan dua tempat pengisian daya.

Gedung A menggunakan dua stasiun 7kW satu fasa: total 64A pada satu fasa (atau dibagi secara manual), dua pemutus 32A, dan risiko ketidakseimbangan fasa pada trafo kecil.

Gedung B menggunakan dua stasiun tiga fase dengan daya 11kW: total 32A per fase, seimbang berdasarkan desain, dan masing-masing ruang mengisi daya mobil berkemampuan 11kW hampir 60% lebih cepat dibandingkan ruang 7kW.

Titik kritisnya sederhana: jika Anda merencanakan dua ruang atau lebih - atau satu ruang yang harus melayani mobil 11kW - ​​tiga fase akan unggul dalam hal kapasitas dan keseimbangan. Satu ruang, pasokan satu fasa: tetap dalam satu fasa.

Untuk konteks kecepatan, 11kW mengisi baterai 60 kWh dari 20% menjadi 80% dalam waktu sekitar 3,5 jam - cukup cepat untuk pergantian siang hari di bengkel atau depo.

Situs Dimana Tiga Fase 11kW Adalah Jawaban yang Tepat

1) Blok apartemen dan garasi HOA dengan papan tiga fase - satu stasiun melayani banyak penghuni secara berurutan. 2) Bengkel kecil dan depo dengan 3-5 EV - van dan kendaraan pengiriman mengenakan biaya antar rute. 3) Pertanian dan properti pedesaan dengan pasokan pertanian 380V. 4) Hotel dan B&B dengan dapur tiga fase - papan yang sama memberi daya pada pengisi daya semalaman. 5) Setiap perencanaan lokasi tenaga surya - pengisian tiga fase berpasangan secara alami dengan inverter tiga fase.

Benang merahnya: tiga fase sudah ada. Saat ini, biaya pemasangan 11kW hampir tidak lebih mahal daripada 7kW fase tunggal dan menggandakan kecepatan pengisian daya untuk mobil yang kompatibel.

Proses Kepatuhan dan Verifikasi

Kepatuhan didasarkan pada pengujian IEC 61851-1:2017 Mode 3, dengan tanda CE dikeluarkan untuk pengujian tersebut.

Perlindungan masuknya IP54 diverifikasi melalui pengujian; pengoperasian dari -20C hingga +50C.

Pengujian produksi 100%: kontinuitas bumi, isolasi 500V DC, ketahanan dielektrik 1,5kV.

Unit sampel dari setiap proses desain disemprot garam selama 96 jam, dan kontaktor diputar setengah juta kali sebelum desain ditandatangani.

Kesesuaian OCPP 1.6J diperiksa terhadap beberapa backend utama sebelum pengiriman.

Sertifikat pabrik CE, TUV, CB dan UL, diaudit oleh badan eksternal yang diberitahukan.

Membangun Stasiun RZ: Aliran Pabrik 8 Tahap

1) Papan SMT dengan inspeksi optik otomatis dan lapisan konformal. 2) Bagian daya - set kontaktor tiga fase, antarmuka meteran, pengontrol OCPP - berkabel dan diperiksa torsi. 3) Rakitan rumah, saku kasa dipasang jika dipesan. 4) Kabel Tipe 2 sepanjang 5m melalui kelenjar yang dikontrol torsi. 5) Uji fungsional langsung termasuk beban tiga fase nyata dan jabat tangan OCPP. 6) Uji keamanan panci tinggi. 7) Penandaan serial dan konfigurasi firmware. 8) Dikemas dengan kit pemasangan dan stiker konfigurasi tukang listrik; Sampel burn-in 24 jam per batch.

Pabrik Yueqing (Zhejiang) menjalankan jalur AC dan DC secara terpisah; lembaran logam berasal dari sel robot yang dibangun bersama mitra FANUC (Shanghai) dan TRUMPF (Jerman). Kapasitas tahunan melebihi satu juta unit.

Untuk pesanan retrofit, kami dapat menyetel firmware terlebih dahulu untuk kode jaringan listrik negara Anda sebelum pengiriman - beri tahu kontak penjualan Anda ke mana unit akan dikirim.

Sebelum Anda Memesan: Periksa Papan, Meteran, dan Kabel Anda

Tiga pemeriksaan menentukan apakah RZ 11kW merupakan instalasi satu hari atau proyek: 1) Apakah meteran atau papan memiliki tiga fase? 2) Apakah terdapat posisi pemutus cadangan dengan ruang untuk RCD tipe A atau B, 30 mA? 3) Apakah jarak tempuh dari papan ke tempat parkir di bawah sekitar 30 m sebesar 2,5 mm2 (jalan yang lebih panjang memerlukan 4 mm2)?

Jika ketiganya ya, Anda sedang melihat pemasangan AC berdaya tinggi termudah yang tersedia. Jika yang pertama tidak, hentikan - beli unit fase tunggal.

Jangan lupakan sisi mobil. Stasiun ini siap menghasilkan daya 11kW, tetapi mobil Anda harus menerima AC tiga fase dengan daya 11kW. Banyak yang melakukannya; Mobil yang hanya berkapasitas 7kW cukup mengisi daya sebesar 7kW pada satu fase - stasiun akan menanganinya secara otomatis.

Kami menyarankan untuk mengirimkan foto papan tersebut melalui email; teknisi kami membalas dalam satu hari kerja dengan jawaban ya/tidak dan rekomendasi pemutusan hubungan kerja.

Mengapa AMPPAL untuk Retrofit dan Lokasi Multi-Unit

Zhejiang Anfu New Energy Technology telah memproduksi peralatan tegangan rendah dan pengisian daya sejak 2014, dengan 260 staf di lokasi di Yueqing.

Produksi berjalan 15-20 hari kerja sejak konfirmasi pesanan. Perlu satu unit untuk diuji pada papan distribusi Anda terlebih dahulu? Sampel terbang dalam 3-5 hari.

Dari 100 unit kami menyesuaikan logo, kabel, layar dan warna housing, serta mengatur firmware untuk konfigurasi pasokan negara Anda.

Dokumen persetujuan jaringan: deklarasi CE, laporan pengujian IEC, manual, sertifikat inspeksi pabrik.

Peralatan kami beroperasi di lebih dari 40 pasar, dan grup ini memiliki lebih dari 200 stasiun yang beroperasi.

Percobaan MOQ 1 unit; tingkatan volume dari 20 unit.

Mengemas Stasiun Tiga Fase untuk Ekspor

RZ 11kW dikirimkan dalam karton berukuran 460 x 340 x 200 mm, berat kotor sekitar 8,5 kg - bobot ekstra adalah set kontaktor tiga fase. Pengiriman udara sesuai 1-10 unit; palet berisi 24 pemindahan melalui layanan palet kurir dalam 5-7 hari ke Eropa.

Harapkan sekitar 480 unit dalam kontainer berukuran 20 kaki, dikemas dalam palet 20 karton per palet dan dibungkus.

Persyaratan perdagangan dijalankan FOB Ningbo atau Shanghai, dengan EXW dan CIF tersedia. Dokumen mencakup faktur komersial, daftar pengepakan, deklarasi CE dan sertifikat asal; pembayaran dengan L/C atau D/P.

Ketentuan Garansi dan Dukungan Teknis

Garansi 2 tahun untuk cacat produksi; situs komersial mendapat prioritas penanganan.

Suku cadang (pengontrol OCPP, set kontaktor, layar, kabel) dikirim dalam 7 hari kerja.

Dukungan jarak jauh gratis: teknisi kami memandu teknisi listrik Anda melalui retrofit dengan foto atau video, dan membalas dalam satu hari kerja.

Pembaruan firmware dan bantuan konfigurasi disertakan selama garansi.

Untuk proyek retrofit yang memerlukan teknisi listrik berkualifikasi di lokasi, kami bekerja melalui mitra layanan di Jerman, Prancis, dan UEA.

Retrofit Anjuran dan Larangan

Salah: menganggap bangunan itu berfasa tiga karena mempunyai tiga sekring. Kanan: verifikasi pada meteran dengan uji fasa atau tanyakan pada utilitas - tiga sekering dapat berupa pemisahan satu fasa.

Salah: menyeimbangkan fase dengan coba-coba. Kanan: minta teknisi listrik mengukur beban per fase dan menetapkan pengisi daya ke rangkaian dengan beban paling sedikit.

Salah: menggunakan pemutus 20A dengan kabel 1,5 mm2. Kanan: cocokkan penampang kabel dengan panjang lintasan - 2,5 mm2 di bawah 30 m, 4 mm2 di luarnya.

Salah: mengarahkan kabel suplai melintasi pintu atau jalan masuk. Kanan: jalankan saluran di sepanjang dinding menuju unit.

Salah: mengabaikan tipe RCD. Kanan: pas tipe A atau B, 30 mA, sesuai stiker konfigurasi - penginderaan kebocoran DC stasiun mengasumsikannya.

Laporan Lapangan Dari Situs Tiga Fase

Sebuah apartemen HOA di Sofia, Bulgaria menambahkan satu RZ 11kW ke papan tiga fase blok tahun 1970-an. Dua puluh satu rumah tangga berbagi stasiun melalui jadwal RFID backend OCPP; papan memerlukan satu posisi pemutus cadangan dan tidak ada yang lain. Catatan bendahara: teknisi listrik pertama meminta penggantian panel secara penuh, dan teknisi kedua menemukan slot DIN cadangan - perbedaannya terletak pada pengetahuan, bukan perangkat keras.

Seorang manajer depo kurir di Krakow, Polandia menjalankan tiga unit untuk 12 van pengiriman. Perputaran di siang hari adalah intinya: van memutar muatan listrik selama 3,5 jam antar rute, dan 11kW menjadikannya pilihan yang tepat. Keluhannya: kabel tetap panjangnya 5m, dan satu baris parkir memerlukan kabel ekstensi, ia harus mencarinya secara lokal karena kami tidak mengirimkannya.

Sebuah koperasi pertanian di Lower Saxony, Jerman memberi daya pada dua stasiun dari pasokan pertanian 380V yang digunakan bersama dengan pengering biji-bijian. Fase-fase ini berhasil karena puncak pengeringan di musim gugur dan puncak pengisian daya di musim dingin - keduanya tidak pernah bersamaan. Keluhan kecil mereka: firmware musim dingin memerlukan pembaruan jarak jauh yang membutuhkan waktu satu hari untuk dijadwalkan, karena Wi-Fi koperasi berada di gedung terpisah.

Pertanyaan Tiga Fase, Jawaban Lurus

T: Mobil saya hanya mengisi daya pada fase tunggal 7kW. Apakah 11kW terbuang sia-sia?

J: Stasiun ini beradaptasi dan menyalurkan 7kW; Anda mempertahankan jalur tiga fase untuk mobil Anda berikutnya.

T: Dapatkah saya menginstal ini tanpa pasokan tiga fase?

A: Tidak - dibutuhkan 380VAC tiga fase; untuk situs fase tunggal pilih RZ 7kW.

T: Apakah 11kW memerlukan izin utilitas?

A: Biasanya tidak untuk 16A per fase, tetapi konfirmasikan dengan distributor Anda; beberapa negara mengecualikan pengisi daya AC hingga 11kW dari pemberitahuan.

T: Seberapa cepat pengisian daya 11kW?

A: Jangkauan sekitar 60 km per jam; baterai 60 kWh dapat terisi 20% hingga 80% dalam waktu sekitar 3,5 jam.

Q: Bisakah layarnya ditambahkan nanti?

A: Ini adalah pilihan pabrik; pesan bersama unitnya, karena memasang kembali saku pajangan tidak praktis.

T: Bagaimana jika tahapan bangunan tidak seimbang?

J: Backend dapat menjadwalkan sesi, dan teknisi listrik dapat menyambungkan pengisi daya ke rangkaian fase dengan beban paling sedikit.

T: Apakah 16A per fase sulit pada kabel lama?

J: Tidak - 16A adalah praktik bangunan standar; penarikan yang lebih berisiko adalah 32A fase tunggal, yang sengaja dihindari oleh unit ini.

T: Apakah saya memerlukan meteran baru?

J: Biasanya tidak; jika meteran Anda tidak memiliki register tiga fase, perusahaan utilitas akan menukarnya - gratis di beberapa negara UE.
