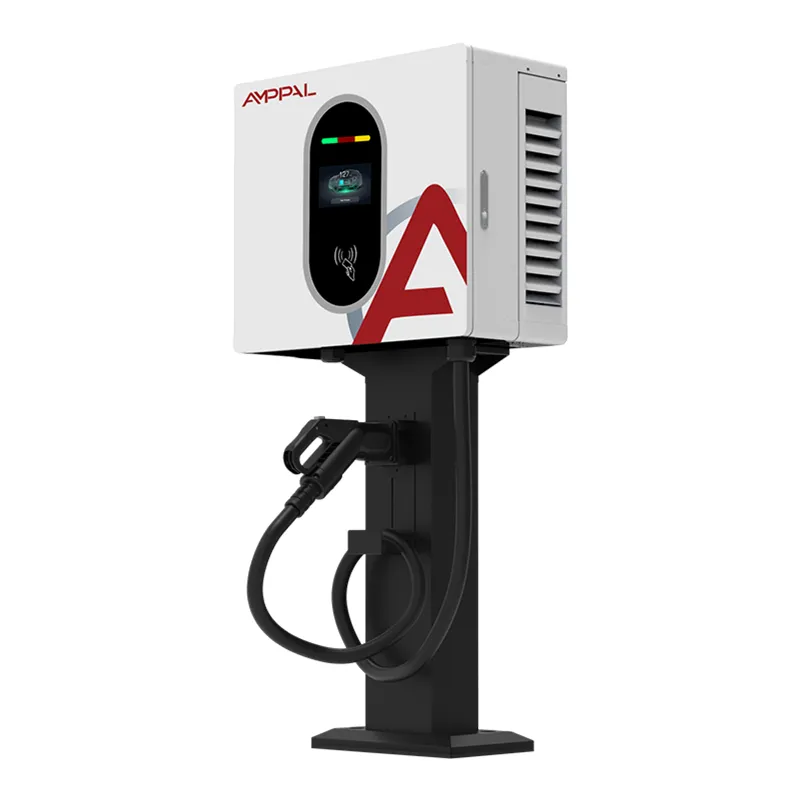

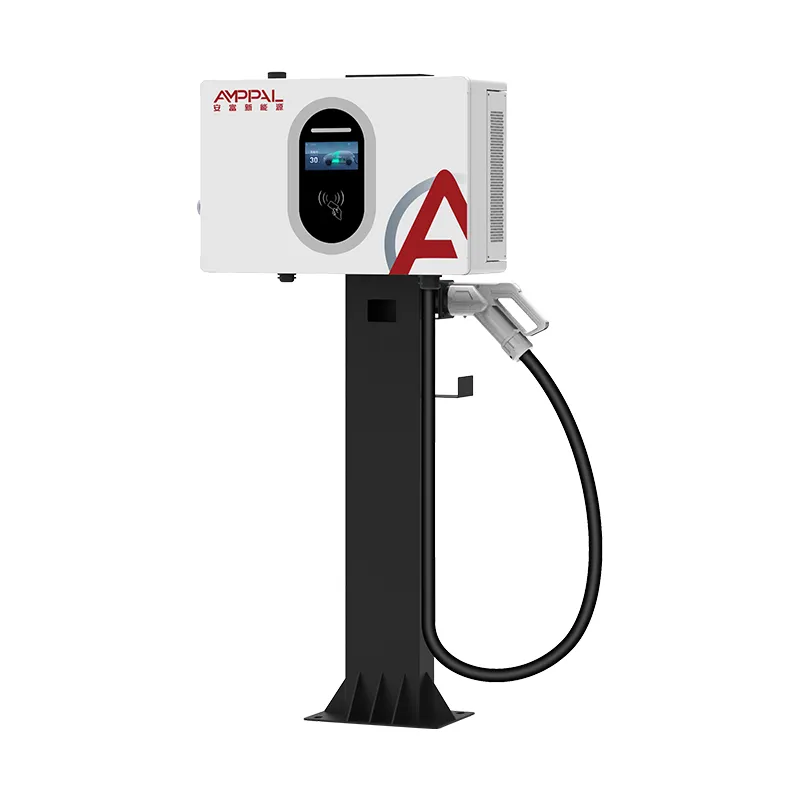

Pengisi Daya DC EV Ringkas 30kW yang Dipasang di Dinding untuk Dealer dan Bengkel

Dibangun Berdasarkan Throughput Sesi, Bukan Kekuatan Judul

Operator titik pengisian daya tidak membeli kilowatt. Mereka membeli sesi per hari per bay, karena dari situlah garis pendapatan dibuat. AF-DC-030-B-A-O-2-H hadir pada 30kW / 100A karena alasan tertentu: ini adalah titik di mana unit yang dipasang di dinding mulai menghasilkan omset yang menarik secara komersial tanpa mendorong situs tersebut ke dalam peningkatan koneksi jaringan.

Jalankan aritmatika. Dengan daya 30kW, daya mobil penumpang 60kWh biasanya meningkat dari 20% menjadi 80% dalam waktu sekitar tujuh puluh menit. Berikan waktu sepuluh menit untuk kedatangan dan keberangkatan dan satu teluk secara realistis mendukung enam hingga delapan sesi sepanjang hari perdagangan. Pada 20kW, teluk yang sama mengelola empat atau lima. Harga perangkat kerasnya sedikit lebih mahal; teluk ini menghasilkan pendapatan yang jauh lebih besar.

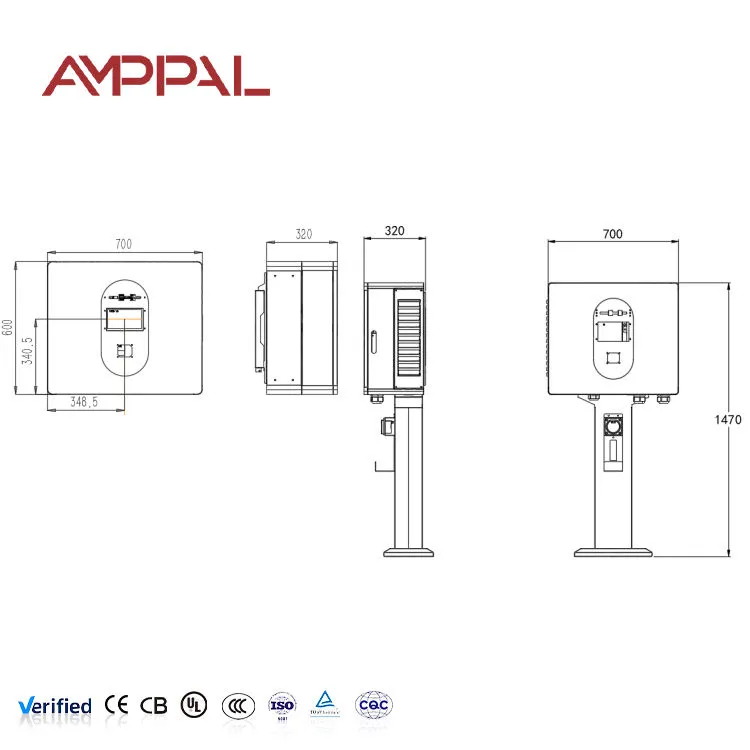

Pengisi Daya DC EV Ringkas 30kW yang Dipasang di Dinding untuk Dealer dan Bengkel berbagi wadah berukuran 450 × 660 × 240mm dengan model 20kW dan 40kW kami, sehingga sebuah lokasi dapat memadukan tingkat daya di satu dinding dan menyimpan satu kit suku cadang.

Fitur yang Mempengaruhi Pendapatan, Bukan Hanya Lembar Spesifikasi

0-100A pada pita tegangan penuh: arus tidak diturunkan pada tegangan paket yang lebih tinggi, sehingga kendaraan 800V masih menerima keluaran terukur alih-alih perlambatan yang tenang.

Akurasi penagihan Tingkat 1.0: perselisihan mengenai pengiriman kWh diselesaikan berdasarkan kelas meteran, dan Tingkat 1.0 adalah hal yang harus ditunjukkan oleh sebagian besar operator di Eropa.

Tiga metode akses sebagai standar — kartu RFID, pemindaian QR, dan PIN. Situs kehilangan sesi ketika pengemudi tidak dapat memulai pengisian daya; tiga rute di mengurangi itu.

Pemasangan di dinding: tanpa pondasi, tanpa pembuatan parit, tanpa pekerjaan dasar permanen pada permukaan yang disewakan. Biaya pemasangan turun dengan margin yang berarti dibandingkan kabinet lantai.

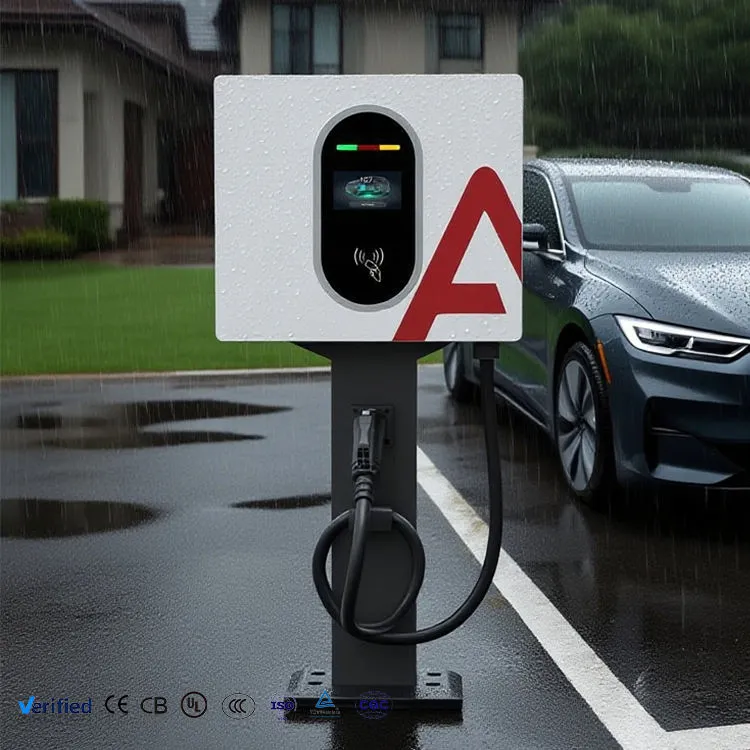

IP54 dan -25°C hingga +50°C: enklosur dinilai untuk jenis halaman depan yang terbuka di mana unit-unit ini biasanya berada.

Efisiensi puncak 95%: pada 30kW yang dijalankan beberapa jam sehari, perbedaan antara 95% dan 91% konversi adalah uang riil selama setahun.

Spesifikasi Teknis

Skenario Penerapan Dengan Pengembalian yang Dapat Diprediksi

Tempat parkir ritel dan supermarket: waktu tunggu 60-90 menit hampir sama dengan sesi 20-80%. Pengemudi berbelanja, teluk terbalik, tidak ada yang menunggu.

Restoran dan perhentian layanan pinggir jalan: dua kali sehari per teluk, dengan membebankan pendapatan di atas selimut.

Depot armada dengan pengembalian yang terhuyung-huyung: van yang tiba sepanjang sore mendapatkan isi ulang yang dapat digunakan daripada mengantri untuk satu unit berkekuatan tinggi.

Blok apartemen dengan ruang bersama: 30kW membuat ruang bersama tetap bergerak di mana titik AC 7kW akan ditempati sepanjang malam oleh satu penghuni.

Barisan taksi dan ride-hail: pengemudi istirahat 30-40 menit; 30kW menghasilkan sekitar 20kWh dalam jangka waktu tersebut, yang merupakan pergeseran nilai jangkauan perkotaan.

Bagaimana Pengisi Daya Mengelola Sesi 100A

Arus tidak hanya sampai pada 100A. Saat tersambung, pengisi daya melakukan uji isolasi pada keluaran DC saat kontaktor masih terbuka. Hanya setelah melewati itu barulah ia menutup kontaktor dan mulai meluncur, mengikuti target saat ini yang dipublikasikan BMS kendaraan melalui tautan komunikasi.

Melalui sesi ini, BMS terus-menerus merevisi target tersebut — saat sel memanas atau tingkat pengisian daya melampaui sekitar 80%, BMS meminta lebih sedikit. Pengisi daya mengikuti arus ke bawah alih-alih memaksakan arus, itulah sebabnya 20% terakhir selalu membutuhkan waktu yang sangat lama pada pengisi daya DC mana pun, termasuk pengisi daya kami.

Manajemen termal berjalan secara mandiri. Suhu modul diambil sampelnya secara terus-menerus dan keluaran diputar kembali sebelum semuanya mencapai ambang batas trip. Pengguna melihat sesi yang sedikit lebih lama pada suhu sore hari 45°C; mereka tidak melihat kesalahan dan muatan yang dibatalkan, yang dihasilkan oleh desain yang tidak dikelola.

Kontrol Kualitas dan Bukti Kepatuhan

Kepatuhan EN IEC 61851-1:2019 dan EN IEC 61851-23:2014, dengan deklarasi CE dan laporan pengujian dikirimkan bersama barang.

Kalibrasi meter terhadap standar referensi pada setiap unit, dengan catatan kalibrasi disimpan di bawah nomor seri.

Pengoperasian beban penuh berkelanjutan pada 30kW dengan pencitraan termal sambungan busbar dan permukaan modul.

Pengujian dielektrik dan isolasi 100% — tidak ada pengambilan sampel batch untuk keselamatan kelistrikan.

Semprotan garam kandang diuji selama 96 jam; kompresi paking diverifikasi pada perakitan daripada diasumsikan.

Setiap unit berangkat dengan sertifikat uji berseri. Jika klaim garansi muncul, kami dapat melihat secara pasti bagaimana kinerja unit tersebut di telepon.

Urutan Produksi

Langkah 1 — Pemeriksaan barang masuk modul, meter, kontaktor, dan rakitan kabel terhadap spesifikasi pembelian.

Langkah 2 — Pelubangan dan pembengkokan panel enclosure CNC pada mesin TRUMPF.

Langkah 3 — Pengelasan robotik pada rangka struktural, lalu pengamplasan lapisan yang terlihat.

Langkah 4 — Pra-perawatan dan pelapisan bubuk elektrostatis, dikeringkan dalam oven untuk daya rekat.

Langkah 5 — Perakitan daya: modul dipasang, busbar ditorsi dan diberi tanda saksi, rangkaian kabel dirutekan dan dipotong jauh dari sumber panas.

Langkah 6 — Rakitan kontrol: papan, meteran, layar, dan pembaca akses dipasang dan dihubungkan.

Langkah 7 — Pemuatan firmware, kalibrasi sensor, dan verifikasi meter.

Langkah 8 — Proses pemuatan penuh, uji keamanan baterai, pemeriksaan IP, lalu pengepakan dan pembuatan palet.

Memilih Antara 30kW dan Alternatifnya

Ambil 30kW saat baterai Anda habis dalam waktu sekitar satu jam dan Anda sedang mengisi energinya. Ini adalah unit terkecil dalam jangkauan kami yang mendukung kasus bisnis bayar per penggunaan pada mobil penumpang.

Turun menjadi 20kW ketika parkir diukur dalam setengah hari — kantor, hotel, tempat parkir jangka panjang. Membayar 100A yang tidak digunakan siapa pun adalah pemborosan.

Tingkatkan hingga 40kW saat Anda menjalankan paket yang lebih besar, atau ke kisaran 60kW+ di lantai berdiri saat Anda memerlukan sesi kurang dari 30 menit atau pengoperasian senjata ganda. Satu hal yang perlu diperiksa terlebih dahulu: 30kW menarik sekitar 45A per fase. Jika pasokan masuk Anda sudah mendekati kapasitas, koneksi jaringan listrik — bukan pengisi daya — menjadi kendalanya, dan itu adalah pembicaraan yang layak dilakukan sebelum Anda memesan.

Poin Perbandingan Saat Tender

Tanyakan unit 30kW pesaing mana pun untuk mengetahui ratingnya saat ini pada 800V. Banyak yang mengutip 100A pada 400V dan jauh lebih sedikit pada kisaran teratas. Milik kami memegang 100A di seluruh pita.

Tanyakan apakah pengukuran Level 1.0 merupakan standar atau peningkatan. Pada beberapa unit pesaing, ini merupakan peningkatan.

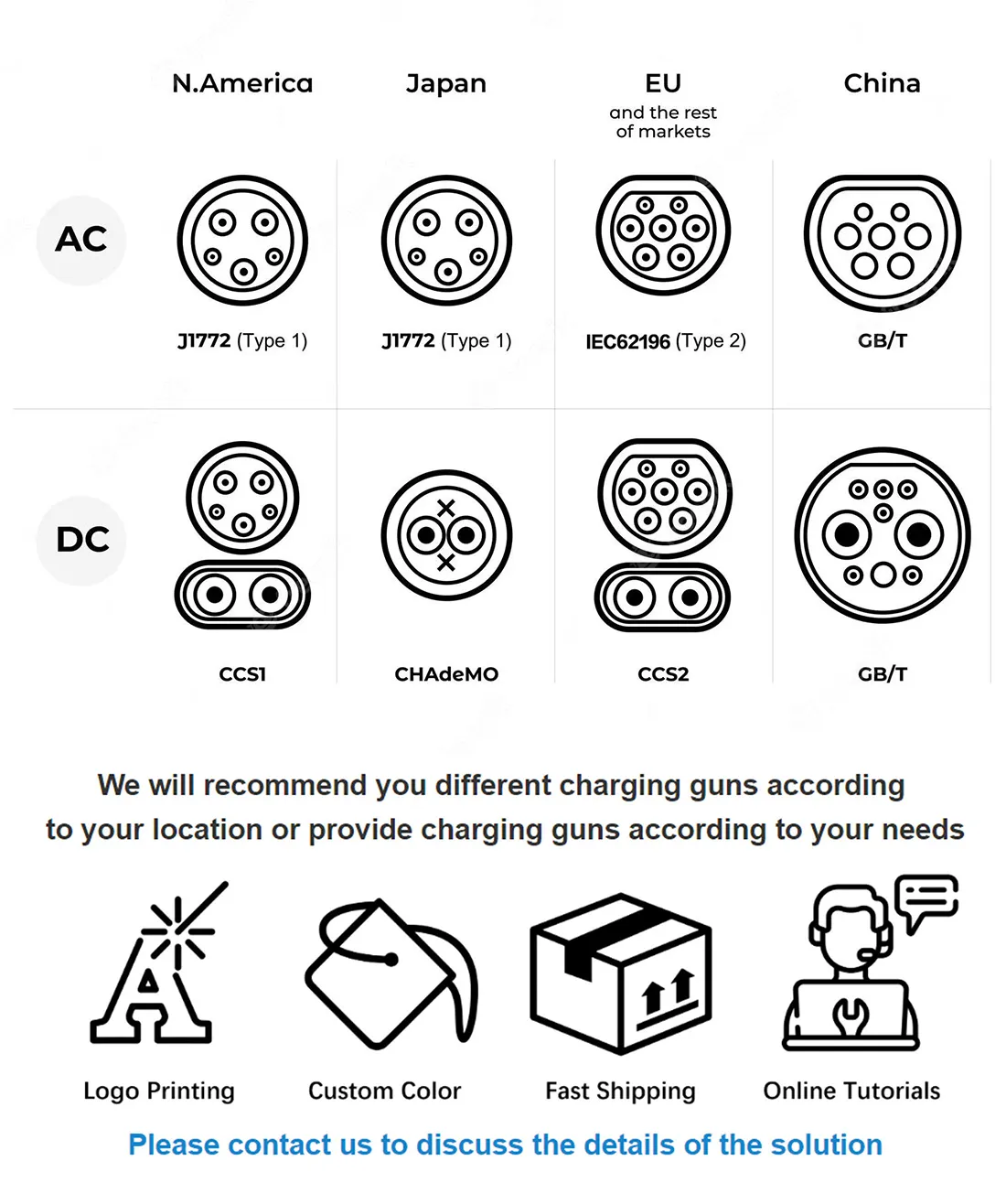

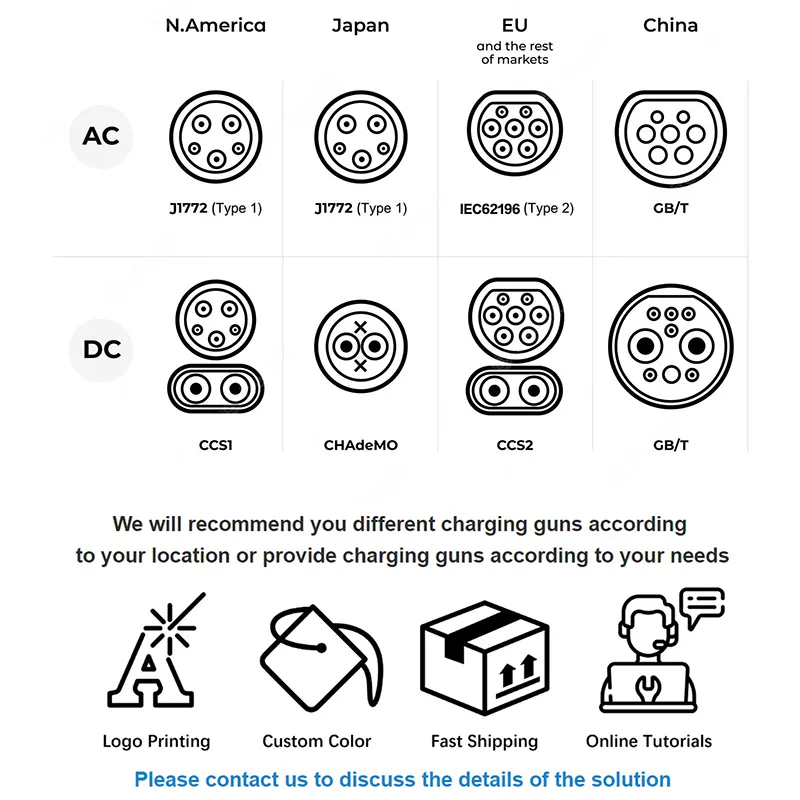

Tanyakan tentang opsi konektor setelah pesanan dilakukan. Kami membangun CCS1, CCS2, CHAdeMO, GB/T dan NACS pada platform yang sama.

Waktu tunggu: standar 15-20 hari kerja, 25-30 dengan merek khusus. MOQ 1 unit standar, 50 untuk warna atau logo yang dipesan lebih dahulu.

Garansi: dua tahun termasuk modul daya, dapat diperpanjang hingga tiga atau lima tahun pada saat pemesanan.

Pengepakan, Berat dan Ketentuan Pengiriman

Karton ekspor satu unit berukuran sekitar 540 × 750 × 330mm dengan berat kotor sekitar 45kg, papan lima lapis dengan busa EPE dan lapisan kelembapan tertutup yang mengandung bahan pengering.

Dua belas unit per palet pada kayu yang diberi perlakuan panas bebas fumigasi, diikat dan dibungkus rapat. Kontainer berukuran 20 kaki menampung sekitar 96 unit palet; sebuah kubus setinggi 40 kaki membutuhkan sekitar 200.

Kami mengutip EXW, FOB Ningbo atau Shanghai, CIF dan DDP ke sebagian besar Eropa dan Teluk. Sampel dipindahkan melalui udara atau ekspres dalam 5-7 hari. Dokumen yang disediakan: faktur komersial, daftar pengepakan, pernyataan kesesuaian CE, laporan pengujian berseri, dan sertifikat asal jika negara tujuan memerlukannya.

Komitmen Purna Jual

Garansi dua tahun mencakup modul daya, kontrol elektronik, meteran, kontaktor, dan HMI.

Kode kesalahan dibaca dari jarak jauh melalui OCPP tempat situs terhubung, yang menyelesaikan sebagian besar masalah tanpa mengunjungi situs.

Suku cadang pengganti dikirim dalam waktu 48 jam setelah konfirmasi; Transit 3-5 hari kerja melalui DHL atau FedEx.

Perawatan tahunan yang direkomendasikan: pemeriksaan kipas dan filter, pemeriksaan gasket, verifikasi torsi terminal, pemeriksaan titik meteran. Prosedurnya didokumentasikan dalam manual.

Dukungan komisioning jarak jauh gratis untuk instalasi pertama di lokasi baru mana pun, melalui panggilan video dengan teknisi kami.

Kesalahan Pengoperasian yang Membebani Uang Operator

Salah: mengiklankan 'pengisian cepat 30kW' tanpa memenuhi syarat. Kanan: nyatakan waktu sesi yang realistis. Pengemudi yang menunggu 20 menit dan menunggu 70 menit meninggalkan ulasan buruk yang harganya lebih mahal daripada selisih tarif.

Salah: memasang tanpa memeriksa keseimbangan fase secara keseluruhan. Kanan: mendistribusikan beberapa unit ke seluruh fase; pasokan perjalanan pemuatan yang tidak seimbang dan memperpendek umur kontaktor.

Salah: memasang unit dimana kabel harus melintasi jalur mengemudi. Kanan: posisi pistol mencapai pintu masuk kendaraan tanpa kabel tergeletak di bawah roda. Kerusakan kabel adalah perbaikan non-garansi kami yang paling umum.

Salah: membiarkan tarif default tetap berlaku setelah commissioning. Benar: konfigurasikan dan uji pengisian daya satu kali. Operator telah menjalankan listrik gratis selama berminggu-minggu karena tidak ada yang memeriksa.

Salah: mengabaikan filter kipas selama setahun. Kanan: bersihkan setiap tiga bulan pada lokasi yang berdebu. Aliran udara yang terbatas menyebabkan kemunduran termal, dan pengguna merasakannya sebagai pengisian daya yang lambat.

Umpan Balik Operator

Sebuah jaringan supermarket di Kroasia menempatkan delapan unit di empat toko pada tahun 2025. Manajer fasilitas mereka melaporkan penggunaan rata-rata hanya di bawah tiga sesi per ruang per hari pada bulan keenam, dan menegaskan bahwa pemasangan di dinding memungkinkan mereka menggunakan dinding perimeter yang ada dibandingkan menyerahkan tempat parkir ke lemari.

Sebuah koperasi taksi di Baku membeli lima. Masukan mereka spesifik dan layak untuk disampaikan: pengemudi ingin layar sedikit miring ke bawah agar mudah dibaca sambil berdiri dekat dengan unit, jadi kami menyesuaikan geometri braket pada pesanan berulang mereka.

Sebuah kontraktor logistik di Turki yang menjalankan dua belas unit di tiga depo mencatat bahwa ruang bersama dengan model 20kW dan 40kW memotong suku cadang mereka menjadi satu set kipas angin, satu kontaktor dan satu layar untuk seluruh kawasan, dibandingkan tiga perangkat terpisah.

Pertanyaan yang Sering Diajukan

Q: Berapa banyak mobil per hari yang dapat dilayani oleh satu unit?

J: Enam hingga delapan mobil penumpang pada sesi 20-80% dengan waktu pergantian yang realistis, dengan asumsi permintaan terus menerus sepanjang hari perdagangan.

T: Arus masukan apa yang ditariknya?

J: Sekitar 45A per fase pada suplai tiga fase 380V pada output penuh. Periksa kapasitas papan sebelum memesan kelipatan.

T: Apakah 30kW cukup untuk van listrik?

A: Kalau untuk stay semalam atau berjam-jam ya. Untuk penyelesaian pertengahan shift yang cepat pada paket besar, lihatlah pada 60kW atau lebih.

Q: Bisakah dua kendaraan mengisi daya sekaligus?

A: Tidak, ini adalah unit senjata tunggal. Pengisian daya multi-senjata secara bersamaan dimulai dengan kabinet daya tipe terpisah kami.

T: Apakah ini berfungsi dengan instalasi tenaga surya dan penyimpanan?

J: Ya, melalui sistem manajemen energi di lokasi. Beri tahu kami platform inverter dan EMS Anda dan kami akan mengonfirmasi jalur integrasi.

T: Bagaimana cara penagihannya?

J: Pengukuran level 1.0 memberi masukan pada back-office OCPP Anda; alternatifnya, jalankan secara mandiri dengan kartu RFID dan rekonsiliasi dari log sesi internal.

T: Perawatan apa yang diperlukan?

J: Pemeriksaan filter dan kipas setiap tiga bulan di lokasi berdebu, pemeriksaan paking dan torsi tahunan. Tidak ada komponen habis pakai selain filter.

T: Dapatkah saya memberi merek pada enklosurnya?

J: Ya — warna khusus dan grafik layar dari 50 unit, tidak ada biaya perkakas untuk perubahan warna, waktu tunggu 25-30 hari kerja.
