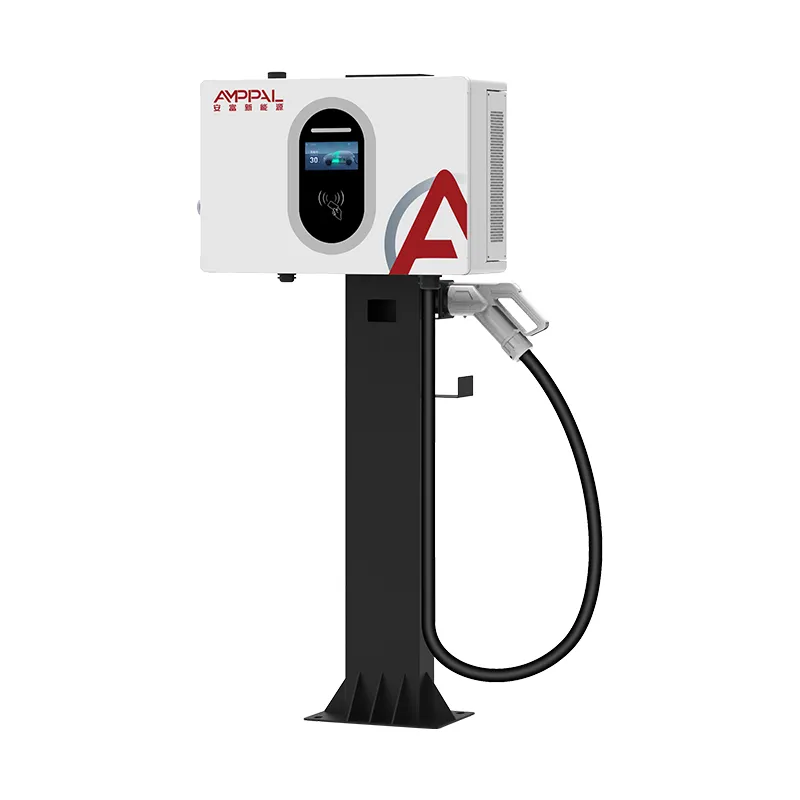

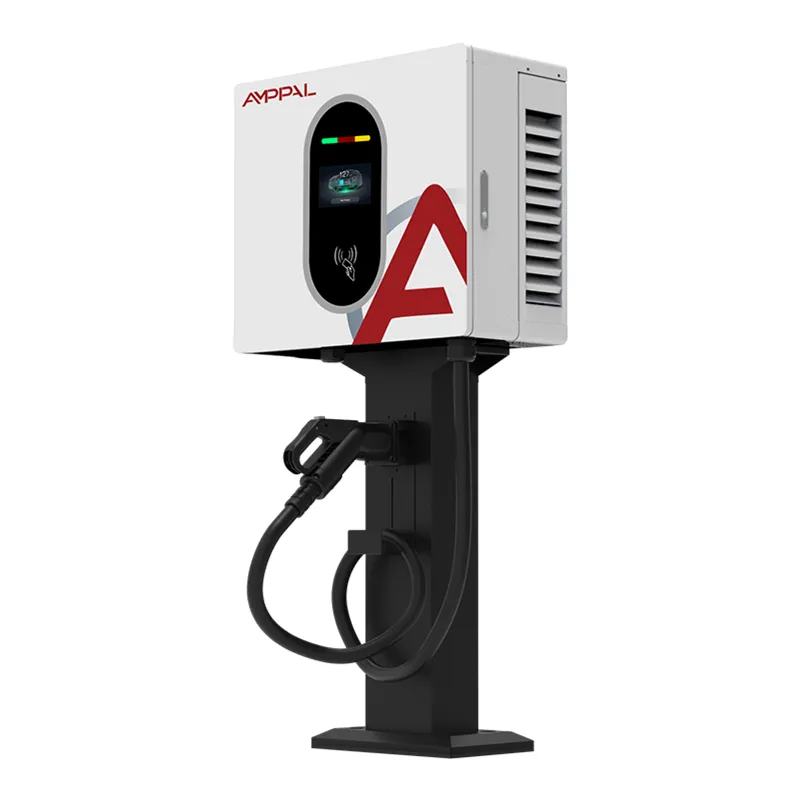

Stasiun Pengisian EV Cepat DC 20kW yang Terpasang di Dinding untuk Parkir Komersial

Titik Masuk Ke Pengisian DC Tiga Fasa

AF-DC-020-B-A-O-2-H adalah tempat dimulainya rentang DC tiga fase kami. Ini menarik AC380V, mengkonversi secara internal, dan menghasilkan 0-67A antara 200V dan 1000VDC. Batasan tegangan tersebut adalah detail yang perlu diperhatikan — 1000V biasanya disediakan untuk kabinet yang jauh lebih besar, dan itu berarti unit kecil ini masih dapat berkomunikasi dengan platform kendaraan 800V yang tidak akan langsung ditolak oleh pengisi daya terbatas 500V yang lebih murah.

Secara fisik berupa kotak berukuran 450 × 660 × 240mm pada braket dinding. Tidak ada alas tiang, tidak ada pondasi yang dituangkan, tidak ada parit kabel melintasi tempat parkir mobil. Untuk lokasi yang sudah memiliki daya tiga fasa di dinding, pemasangan biasanya merupakan pekerjaan setengah hari yang dilakukan oleh dua teknisi listrik.

Kami membangun model ini untuk pembeli yang membutuhkan kecepatan DC tetapi tidak dapat memenuhi kebutuhan kabinet 60kW — hotel kecil, bengkel, ruang layanan dealer, dan siapa pun yang menguji pengisian daya berbayar sebelum meningkatkannya.

Pilihan Desain di Balik Platform 20kW

Batasan keluaran 1000V pada unit 20kW: jarang terjadi di kelas daya ini. Ini membuktikan pembelian di masa depan terhadap kendaraan berarsitektur 800V yang tiba di pasar Anda.

Peringkat kontinu 0-67A: arus tetap stabil di seluruh pita tegangan, bukan diturunkan di ujung atas, sehingga unit anggaran diam-diam kehilangan kinerjanya.

Akurasi pengukuran tingkat 1.0: pengukuran tingkat penagihan, sehingga angka pendapatan tetap berlaku jika pelanggan menyengketakan suatu tagihan.

Enklosur 450 × 660 × 240 yang digunakan bersama dengan model 30kW dan 40kW kami: satu inventaris suku cadang, satu templat pemasangan, tiga tingkat daya. Berguna jika Anda memperluas situs nanti.

Layar sentuh 4,3 inci: lebih kecil dari panel 7 inci pada unit lantai kami, dipilih secara sengaja — lebih sedikit kaca yang mudah retak, biaya penggantian lebih rendah, dan area yang cukup untuk status dan tarif.

Akses kartu, QR, dan kata sandi bawaan: tidak ada pengontrol akses terpisah untuk dibeli atau ditransfer.

Spesifikasi Teknis

Situs yang Sesuai dengan Kotak Dinding DC 20kW

Tempat parkir hotel dan apartemen berlayanan: tamu parkir berjam-jam; 20kW menghasilkan sekitar 20kWh per jam, cukup untuk pengisian penuh semalaman dan pengisian ulang yang berguna saat makan malam.

Ruang layanan dealer: bawa mobil pelanggan dari 30% menjadi 80% selama janji servis tanpa mengikat ruang berdaya tinggi.

Depo komersial ringan: tiga atau empat unit dalam satu papan tiga fase cocok untuk armada van kecil yang kembali pada waktu yang tidak menentu.

Gedung perkantoran yang menawarkan pengisian daya untuk staf: waktu tunggu yang dapat diprediksi yaitu delapan jam membuat daya tinggi tidak diperlukan dan boros.

Halaman kota dan utilitas: penutup IP54 yang kokoh, jangkauan pengoperasian -25°C hingga +50°C, tidak ada komponen bergerak yang perlu diservis selain kipas angin.

Di dalam Rantai Kekuatan

Masukan tiga fasa melewati filter EMI dan penahan lonjakan arus ke penyearah aktif, yang menjaga faktor daya tetap tinggi dan distorsi harmonik tetap rendah. Desain penyearah yang buruk akan muncul di tagihan listrik Anda sebagai penalti daya reaktif jauh sebelum hal itu muncul sebagai kesalahan.

Dari bus DC, konverter DC/DC terisolasi melacak tegangan yang diminta sistem manajemen baterai. Karena output diatur ke akurasi Level 1.0, angka energi di layar cocok dengan apa yang sebenarnya dimasukkan ke dalam paket, cukup mendekati untuk tagihan komersial.

Perlindungannya berlapis, bukan tunggal: pemantauan isolasi sebelum penutupan kontaktor, deteksi arus sisa terus-menerus selama sesi, rollback suhu berlebih pada modul, dan penghentian darurat mekanis yang memotong koil kontaktor secara langsung daripada meminta firmware untuk melakukannya.

Apa yang Kami Uji Sebelum Keluar dari Garis

Ketahanan dielektrik dan ketahanan isolasi pada 100% unit — bukan rencana pengambilan sampel.

Verifikasi pengukuran terhadap meter referensi yang dikalibrasi untuk mengonfirmasi klaim akurasi Level 1.0.

Rendam beban penuh pada 20kW dengan pencitraan termal pada modul dan sambungan busbar; torsi longgar muncul di sini sebagai titik panas.

Waktu tanggap penghentian darurat, diperiksa secara fisik pada setiap unit.

Verifikasi semprotan dan debu IP54 pada sampel produksi dari setiap batch, ditambah semprotan garam 96 jam pada lapisan penutup.

Kepatuhan terhadap EN IEC 61851-1 dan 61851-23; Dokumentasi CE dikirimkan bersama barang.

Delapan Tahap Pembuatan Pengisi Daya Ini

Tahap 1 — Asupan komponen: modul penyearah, kontaktor, meter dan konektor diverifikasi berdasarkan lembar data sebelum entri stok.

Tahap 2 — Lembaran logam: Pelubang CNC dan rem tekan membentuk penutup; geometri flensa yang konsisten inilah yang membuat paking pintu tersegel.

Tahap 3 — Pengelasan: pengelasan jahitan robotik pada sambungan struktural agar dapat diulang.

Tahap 4 - Permukaan akhir: degrease, fosfat, lapisan bubuk elektrostatis, pengawetan oven.

Tahap 5 — Perakitan kelistrikan: modul, busbar, dan harness dipasang; setiap terminal daya ditorsi sesuai spesifikasi dan ditandai.

Tahap 6 — Firmware dan kalibrasi: perangkat lunak dimuat, sensor tegangan dan arus dikalibrasi, meter diverifikasi.

Tahap 7 — Uji pengoperasian dan keselamatan: pengoperasian beban penuh dengan pemantauan termal, kemudian baterai pengaman.

Tahap 8 — Kemas dan buat palet: karton berpelindung busa, penghalang kelembapan, palet ekspor.

20kW, 30kW atau 40kW — Membaca Peringkat Saat Ini

Ketiga model ini berbagi satu wadah dan berbeda terutama dalam arus keluaran: masing-masing 67A, 100A, dan 133A. Karena waktu pengisian bergantung pada arus pada tegangan paket tertentu, perbedaan praktisnya sangat jelas - mobil 60kWh membutuhkan waktu sekitar tiga jam pada 20kW, dua jam pada 30kW, sembilan puluh menit pada 40kW.

Pilih 20kW ketika waktu tunggu empat jam atau lebih dan koneksi jaringan listrik Anda sederhana. Ini menarik sekitar 30A per fase, yang diserap oleh sebagian besar pasokan komersial kecil tanpa peningkatan.

Naikkan hingga 30kW atau 40kW saat pergantian parkir lebih cepat, atau saat Anda mengisi daya van dengan muatan lebih besar. Ingatlah sisi suplai: 40kW menarik sekitar dua kali lipat arus input dari 20kW, dan sering kali itulah yang menentukan jawabannya daripada harga pengisi daya.

Perbedaan Kami Dengan Unit 20kW yang Lebih Murah

Rentang tegangan: banyak unit 20kW berhenti pada 500V atau 750V. Tegangan kami mencapai 1000V, jadi masih berfungsi saat kendaraan 800V tiba.

Pengukuran: Akurasi tingkat 1.0 sebagai standar dan bukan opsi yang memerlukan biaya tambahan.

Fleksibilitas konektor: CCS1, CCS2, CHAdeMO, GB/T, dan NACS semuanya tersedia pada platform yang sama — Anda tidak terkunci pada satu pasar ekspor.

Kesamaan suku cadang pada 20/30/40kW: lebih sedikit suku cadang yang tersedia jika Anda menjalankan lokasi campuran.

Waktu tunggu standar 15-20 hari kerja; 25-30 dengan merek khusus. MOQ adalah 1 unit standar, 50 unit untuk warna atau logo khusus.

Ekspor Pengepakan dan Pengangkutan

Unit dikirim satu per satu dalam karton lima lapis dengan busa EPE dan lapisan poli bersegel pengering. Dimensi karton berukuran sekitar 540 × 750 × 330mm dengan berat kotor mendekati 42kg, jadi satu unit adalah lift dua orang.

Dua belas unit sesuai dengan palet standar ekspor, diikat dan dibungkus dengan kayu bebas fumigasi yang diberi perlakuan panas. Kontainer berukuran 20 kaki membutuhkan sekitar 96 unit dalam palet.

Ketentuan perdagangan: EXW, FOB Ningbo atau Shanghai, CIF, dan DDP untuk sebagian besar tujuan Eropa dan Teluk. Pesanan sampel biasanya dikirim melalui udara atau kurir ekspres dalam 5-7 hari; pengiriman kontainer mengikuti jadwal pelayaran normal. Dokumen ekspor termasuk faktur, daftar pengepakan, CE DoC dan laporan pengujian unit.

Ketentuan Layanan

Garansi dua tahun untuk seluruh unit termasuk modul daya, meteran, kontaktor, dan layar.

Diagnostik jarak jauh berbasis OCPP dimana situs memiliki konektivitas; kami membaca log kesalahan daripada menebak-nebak dari deskripsi.

Suku cadang dikirim dalam waktu 48 jam setelah konfirmasi kesalahan, 3-5 hari kerja dalam perjalanan melalui kurir.

Kit suku cadang pra-pengiriman opsional — modul cadangan dan set kontaktor — yang biasanya diambil oleh distributor yang melayani wilayah terpencil.

Panduan instalasi, skema pengkabelan dan daftar periksa commissioning dalam bahasa Inggris; bahasa lain berdasarkan permintaan pesanan volume.

Lima Kesalahan Komisioning yang Patut Dihindari

Salah: mengukur pemutus arus ke kW keluaran pengisi daya. Kanan: ukuran untuk memasukkan arus — kira-kira 30A per fase pada beban penuh, ditambah margin.

Salah: memasang unit pada dinding partisi yang berlubang. Kanan: dipasang pada pasangan bata atau rangka baja. Beratnya sekitar 38kg sebelum kabel.

Salah: membiarkan rotasi fase tidak dicentang. Kanan: verifikasi urutan saat commissioning; penyearah aktif melaporkan kesalahan daripada berjalan, dan panggilan keluar itu dapat dihindari.

Salah: menghalangi jalur ventilasi dengan baki kabel tepat di atasnya. Kanan: jaga jarak atas dan bawah 300mm untuk aliran udara.

Salah: menetapkan tarif sebelum memverifikasi pembacaan meter terhadap beban yang diketahui. Kanan: periksa sekali saat commissioning — Akurasi tingkat 1.0 hanya membantu jika tarif dikonfigurasi dengan benar.

Catatan Dari Instalasi Situs

Sebuah hotel dengan 32 kamar di luar Kraków memasang empat unit di tempat parkir belakang pada tahun 2025. Pemimpin pemeliharaan hotel tersebut mengatakan bahwa faktor penentunya bukanlah harga melainkan pemasangan di dinding – permukaan tempat parkir mobil disewakan dan mereka tidak diizinkan untuk menuangkan fondasi untuk lemari yang berdiri di lantai.

Operator penyewaan van di Malaysia mengoperasikan enam unit di dua cabang. Mereka melaporkan satu masalah nyata pada tahun pertama: kondensasi pada layar selama musim hujan pagi, diselesaikan dengan merelokasi dua unit di bawah kanopi yang ada daripada mengubah perangkat kerasnya.

Seorang kontraktor kelistrikan di UEA yang telah memasang lebih dari tiga puluh unit ini berkomentar bahwa enclosure bersama dengan daya 20/30/40kW menyederhanakan pekerjaannya — braket yang sama, entri kabel yang sama, langkah-langkah commissioning yang sama terlepas dari tingkat daya yang dipesan klien.

Pertanyaan Pembeli Tanyakan Sebelum Memesan

T: Berapa kapasitas pasokan yang saya perlukan?

J: Sekitar 30A per fase pada umpan tiga fase 380V dengan output penuh. Konfirmasikan papan Anda memiliki ruang kepala sebelum memesan.

T: Apakah rentang 1000V berarti mengisi daya mobil 800V dengan cepat?

J: Artinya, mereka mengenakan biaya sama sekali, sebesar 20kW. Platform tegangan tinggi memerlukan jangkauan 120kW+ kami untuk sesi yang benar-benar cepat.

T: Apakah meterannya cukup akurat untuk menagih pelanggan?

J: Ya, Tingkat 1.0. Verifikasi terhadap beban referensi saat commissioning dan konfigurasikan tarif Anda sesuai dengan itu.

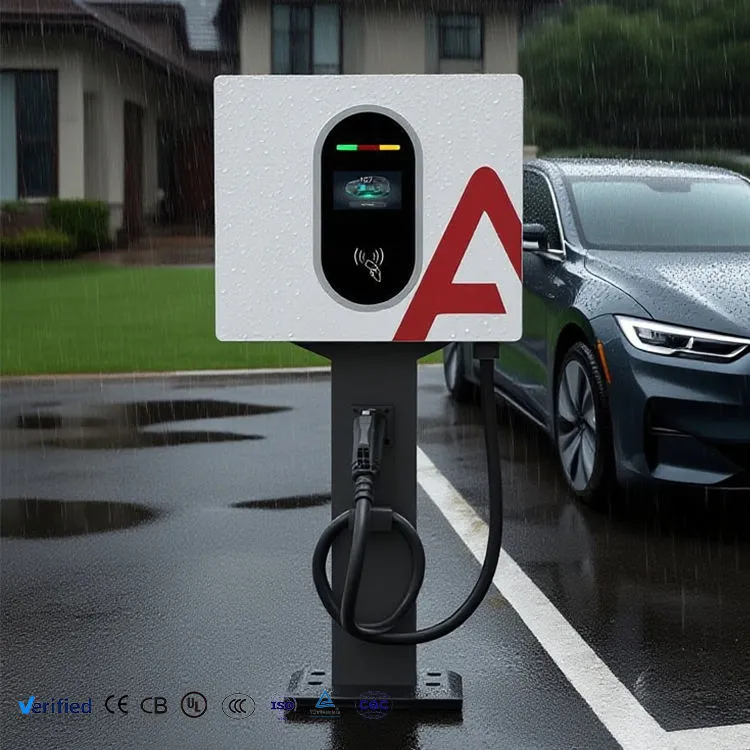

T: Dapatkah saya memasangnya di luar ruangan tanpa kanopi?

J: IP54 mengizinkannya. Kanopi masih memperpanjang umur layar dan paking, terutama di iklim dengan sinar UV tinggi atau monsun.

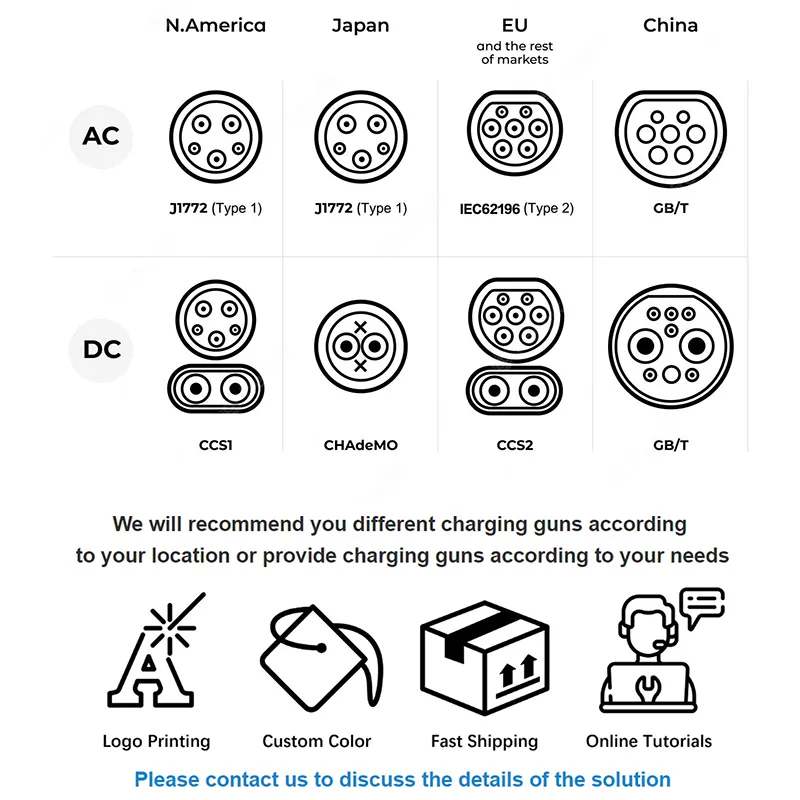

T: Konektor mana yang harus saya tentukan?

J: CCS2 untuk Eropa dan sebagian besar Timur Tengah, CCS1 atau NACS untuk Amerika Utara, GB/T untuk Tiongkok, CHAdeMO yang umum menggunakan model Jepang lama.

T: Dapatkah saya meningkatkan unit 20kW menjadi 30kW nantinya?

J: Tidak — modul dayanya berbeda. Pesan peringkat yang Anda butuhkan; enklosur yang identik tidak membuat perangkat elektronik dapat dipertukarkan.

T: Seberapa bisingnya lingkungan perumahan?

A: Berpendingin kipas dan dikontrol kecepatannya. Saat memuat sebagian, suasananya tenang; pada beban penuh yang berkelanjutan, suara kipas akan terdengar mirip dengan unit AC luar ruangan.

T: Apa yang termasuk dalam kotak?

A: Pengisi daya, braket dinding, kabel dan pistol pengisi daya, panduan pemasangan, dan sertifikat pengujian. Panjang kabel adalah 5 meter sebagai standar.
