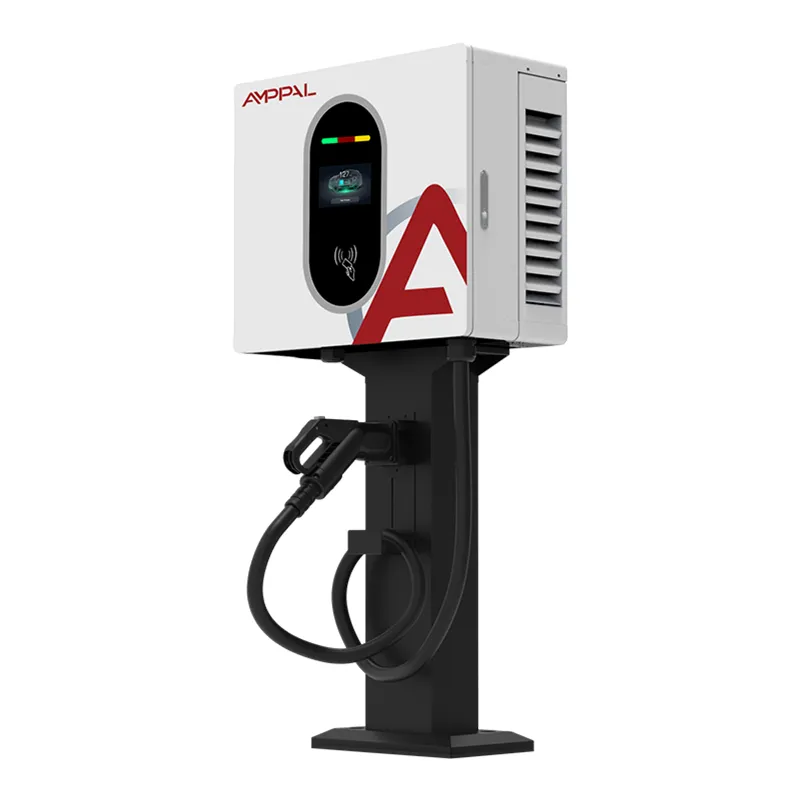

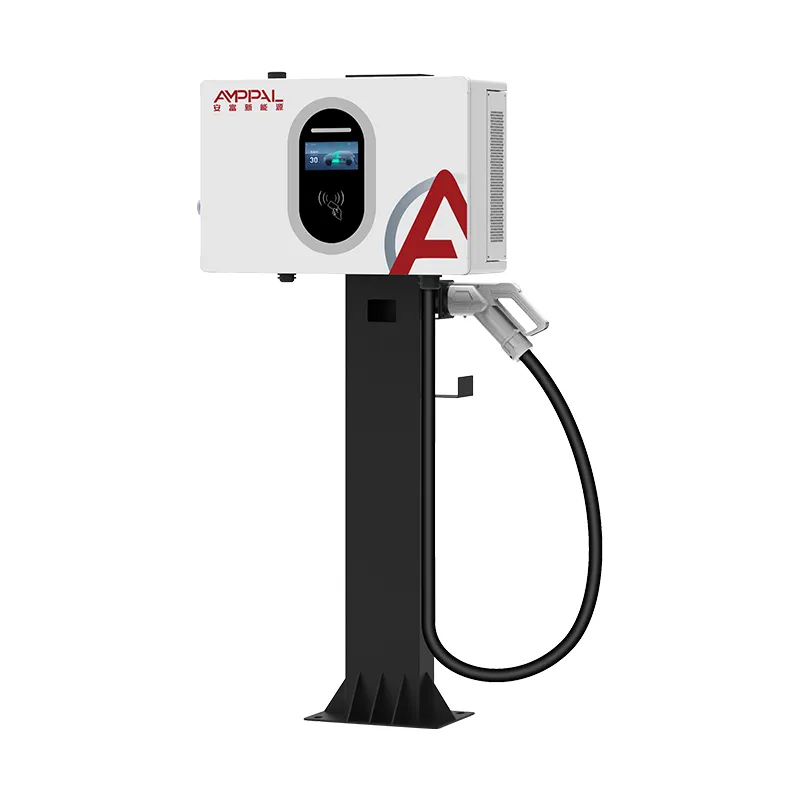

Pengisi Daya Cepat DC EV 7kW yang Terpasang di Dinding untuk Rumah dan Tempat Kerja

Apa Sebenarnya Kotak Dinding DC 7kW Ini

Kebanyakan pengisi daya 7kW yang Anda temukan adalah kotak dinding AC. Yang ini tidak. AF-DC-7-B-A-O-4-H mengubah daya di dalam pengisi daya dan mendorong DC langsung ke baterai, melewati pengisi daya internal mobil sepenuhnya. Perbedaan tunggal tersebut lebih penting daripada jumlah kilowatt yang ditunjukkan.

Mengapa itu penting? Banyak kendaraan dikirimkan dengan pengisi daya terpasang 3,3kW. Colokkan ke dalam kotak AC 7kW dan dayanya tetap hanya 3,3kW — setengah dari kapasitas Anda tidak digunakan. Beri makan mobil yang sama 7kW DC dan dibutuhkan 7kW penuh, karena kemacetannya hilang. Van logistik listrik, kendaraan listrik berkecepatan rendah, dan model lama dengan pengisi daya internal yang lemah adalah yang paling diuntungkan.

Pengisi Daya Cepat DC EV 7kW yang Dipasang di Dinding untuk Rumah dan Tempat Kerja menggunakan pasokan fase tunggal AC220V normal, sehingga Anda dapat memasangnya di tempat di mana daya tiga fase tidak tersedia. Berat dan kedalamannya dijaga tetap rendah (kedalaman 92mm) sehingga dipasang rata di dinding tanpa memakan tempat parkir.

Dimana Pengisi Daya DC 7kW Mengalahkan Kotak AC 7kW

Tidak ada hambatan pengisi daya terpasang: Output DC langsung masuk ke kemasannya, sehingga kendaraan dengan pengisi daya terpasang 3,3kW masih menerima 7kW penuh.

Ramah satu fase: berjalan pada AC220V±15%. Tidak ada aplikasi tiga fase, tidak ada peningkatan trafo, tidak perlu menunggu dari perusahaan utilitas.

Profil ramping 92mm: dengan ukuran 540 × 320 × 92mm, posisinya lebih dekat ke dinding daripada kebanyakan unit DC, sehingga garasi dan gang sempit tetap dapat digunakan.

Jendela lebar 200-750VDC: mencakup LSEV tegangan rendah dan platform penumpang standar 400V dari satu unit.

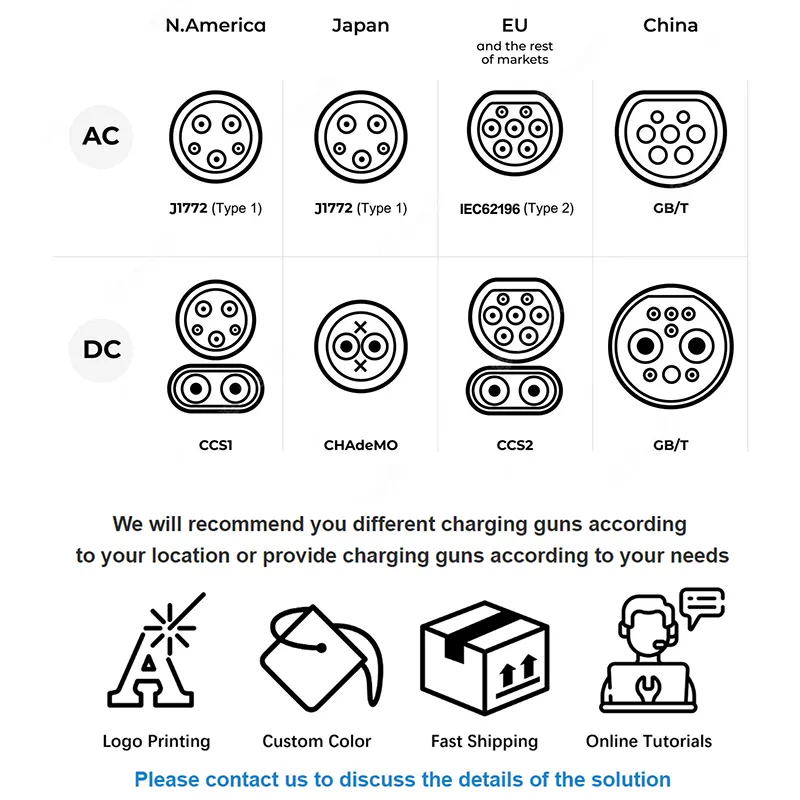

Cakupan konektor penuh: CCS1, CCS2, CHAdeMO, GB/T dan NACS. Pilih senjata pada waktu pemesanan; bagian dalamnya tetap sama.

Terhubung sejak hari pertama: 4G plus OCPP 1.6j berarti Anda dapat menagih, memantau, dan memperbarui dari jarak jauh bahkan di situs yang tidak memiliki saluran internet tetap.

Spesifikasi Teknis

Siapa yang Membeli Unit Ini dan Mengapa

Pemilik vila dan townhouse dengan pengisi daya terpasang yang lemah: Anda mendapatkan kecepatan DC di rumah tanpa meningkatkan koneksi jaringan.

Operator logistik skala kecil: mobil van listrik diparkir semalaman di depo yang hanya memiliki pasokan satu fasa. Dua atau tiga unit ini mencakup armada kecil.

Toko pinggir jalan, wisma tamu, dan stasiun pengisian bahan bakar di pedesaan: cara berbiaya rendah untuk menawarkan pengisian daya DC berbayar sebagai layanan sampingan. Modul 4G menangani penagihan.

Manajer properti yang melakukan uji coba pengisian daya kendaraan listrik: cukup murah untuk diuji coba di satu gedung sebelum melakukan peluncuran 60kW+.

Distributor yang melayani pasar di mana listrik tiga fasa jarang ditemukan: produk DC yang dapat dipasang hampir di mana saja.

Bagaimana Konversi Bekerja

AC satu fasa yang masuk pertama-tama melewati penyaringan EMI dan perlindungan lonjakan arus. Tahap penyearah mengubahnya menjadi bus DC perantara, kemudian tahap DC/DC berbasis SiC mengarahkan bus tersebut ke voltase apa pun yang diminta BMS kendaraan — antara 200V dan 750V.

Komunikasi berjalan paralel dengan penyaluran tenaga. Sebelum arus mengalir, pengisi daya dan kendaraan bernegosiasi melalui jalur pilot kontrol: BMS menyatakan tegangan target dan arus maksimumnya, pengisi daya mengonfirmasi bahwa ia dapat menyuplainya, insulasi diperiksa, dan baru kemudian kontaktor ditutup. Jabat tangan ini berulang terus menerus selama sesi berlangsung, itulah sebabnya pengisian daya DC dapat berkurang dengan lancar saat paket terisi.

Panas dari tahap daya dikeluarkan melalui pendinginan udara paksa dengan kipas yang suhunya dikontrol. Pada beban ringan, kipas tidak aktif, sehingga kebisingan tetap berada di bawah tingkat ≤65dB di lingkungan perumahan.

Sertifikasi dan Pengujian Pabrik

Dibuat berdasarkan EN IEC 61851-1:2019 dan EN IEC 61851-23:2014, dua inspektur standar Eropa melakukan pemeriksaan terlebih dahulu pada unit DC mana pun.

Setiap unit menjalankan pembakaran muatan penuh sebelum dikirim. Kami mencatat tegangan keluaran, stabilitas arus, dan suhu modul di seluruh proses daripada memeriksa sampel secara langsung.

Ketahanan isolasi dan kekuatan dielektrik diuji 100% produksi, bukan secara batch.

Verifikasi IP54 mencakup masuknya debu dan percikan air dari segala arah — mode kegagalan yang realistis untuk unit yang dipasang di dinding di bawah atap yang menetes.

Kandang melewati semprotan garam selama 96 jam. Instalasi di wilayah pesisir di kawasan Teluk dan Asia Tenggara adalah tempat pertama kali kegagalan pelapisan bubuk murah.

Dari Lembaran Logam hingga Unit Tersegel: Langkah Produksi Kami

1. Pemeriksaan masuk — modul daya, kontaktor, dan konektor diperiksa berdasarkan spesifikasi pada saat kedatangan. Segala sesuatu yang diluar toleransi akan dikembalikan kepada pemasok.

2. Pelubangan dan pembengkokan CNC — panel penutup dipotong dan dibentuk pada peralatan TRUMPF, dengan toleransi yang ketat sehingga pintu tersegel secara merata.

3. Pengelasan dan perawatan permukaan — pengelasan robotik, kemudian degreasing, fosfat, dan pelapisan bubuk elektrostatis untuk ketahanan terhadap korosi.

4. Rakitan modul dan rangkaian kabel — modul daya, papan kontrol, dan alat tenun kabel dipasang pada saluran DC khusus. Nilai torsi pada semua terminal daya dicatat.

5. Flashing dan kalibrasi firmware — tegangan keluaran dan sensor arus dikalibrasi terhadap beban referensi.

6. Pengoperasian beban penuh — unit mengisi daya baterai simulasi pada daya tetapan sementara suhu dipantau.

7. Verifikasi keselamatan dan IP — isolasi, kontinuitas tanah, respons penghentian darurat, dan penyegelan penutup.

8. Pengepakan — karton berlapis busa, kemudian dibuat palet untuk diekspor.

Ukuran: Apakah 7kW DC Pilihan Tepat?

Pilih unit ini ketika kendaraan diam selama beberapa jam dan lokasi Anda hanya memiliki daya satu fasa. Paket 60kWh pada umumnya membutuhkan waktu sekitar 8 jam dari hampir kosong — cukup dalam semalam, terlalu lambat untuk halaman depan umum.

Jika kendaraan Anda memiliki pengisi daya terpasang 6,6kW atau 11kW dan Anda memiliki pengisi daya tiga fase, kotak AC biasa akan lebih murah dan berfungsi sama. Jujurlah tentang hal itu; kami lebih suka Anda membeli produk yang tepat.

Jika Anda memerlukan penyelesaian yang diukur dalam hitungan menit, bukan jam, langsung saja ke model DC terpasang di dinding 20kW atau 30kW, atau kisaran 60kW+ berdiri di lantai. Dan jika lokasi tersebut memiliki daya tiga fase tetapi Anda masih menginginkan DC, AF-DC-020-B-A-O-2-H 20kW biasanya merupakan nilai per kilowatt yang lebih baik.

Bagaimana Kami Membandingkan Produk Ini

DC Asli dengan daya 7kW: banyak pemasok memberi label ulang kotak AC 7kW sebagai 'pengisian cepat'. Periksa volume keluarantage spesifikasi — jika tertulis 230VAC, itu bukan pengisi daya DC.

MOQ 1 unit untuk build standar: Anda dapat mengujinya sebelum memesan kontainer.

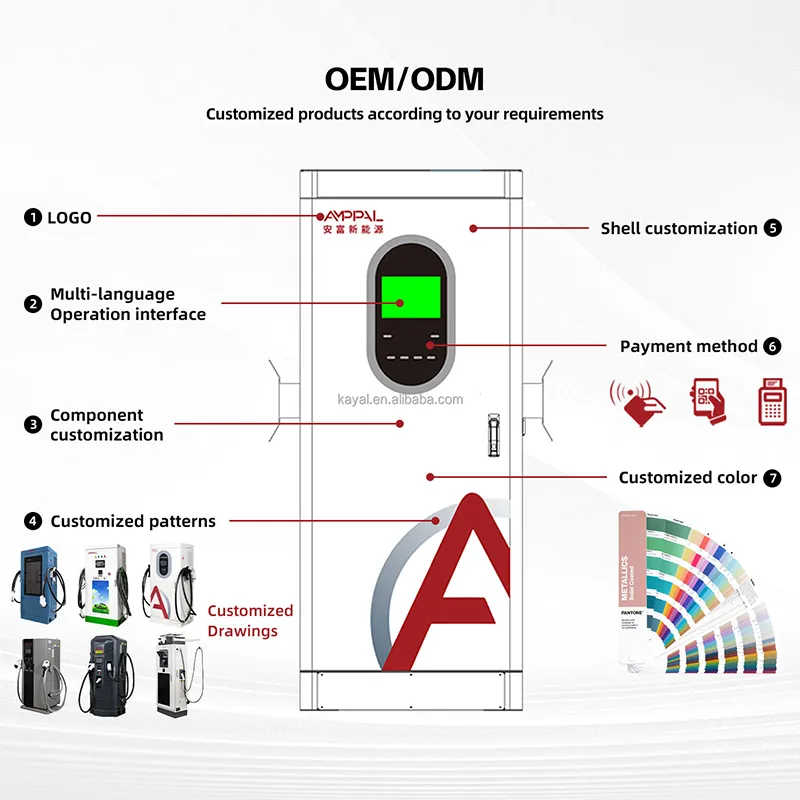

Warna enklosur khusus dan merek layar mulai dari 50 unit, tanpa biaya perkakas untuk perubahan warna.

Waktu tunggu adalah 15-20 hari kerja untuk konfigurasi standar, 25-30 untuk firmware atau branding khusus.

Garansi dua tahun dengan modul daya cadangan yang dikirimkan melalui DHL atau FedEx, biasanya tiba dalam 3-5 hari kerja.

Pengemasan dan Pengiriman

Setiap pengisi daya dikirimkan dalam karton bergelombang lima lapis dengan sudut busa EPE, kantong poli bagian dalam anti lembab, dan pengering. Ukuran karton kira-kira 630 × 410 × 190mm; berat kotor sekitar 18kg termasuk kabel.

Palet ekspor standar menampung 20 unit, kayu lapis bebas fumigasi yang dibungkus dan diikat dengan plastik menyusut. Untuk pengiriman LCL, kami dapat membuat palet dalam jumlah yang lebih kecil berdasarkan permintaan.

Kami mengirimkan EXW, FOB Ningbo atau Shanghai, CIF dan DDP. Angkutan laut adalah hal yang biasa untuk 20+ unit; udara atau DHL express cocok untuk sampel dan suku cadang mendesak. Dokumentasi mencakup faktur komersial, daftar pengepakan, deklarasi kesesuaian CE, dan laporan pengujian.

Garansi dan Dukungan

Standar dua tahun, mencakup modul daya, papan kontrol, kontaktor, dan HMI. Perpanjangan hingga tiga atau lima tahun tersedia pada waktu pemesanan.

Diagnostik jarak jauh melalui OCPP 1.6j — dalam banyak kasus, kami dapat membaca kode kesalahan dan melakukan perbaikan firmware tanpa ada yang mengunjungi situsnya.

Suku cadang pengganti dikirimkan dalam waktu 48 jam setelah kesalahan dikonfirmasi; transit dari pintu ke pintu biasanya adalah 3-5 hari kerja dengan kurir ekspres.

Panduan instalasi bahasa Inggris, diagram pengkabelan, dan daftar periksa commissioning disertakan. Dukungan komisioning video gratis untuk instalasi pertama.

Kesalahan Instalasi Yang Paling Sering Kita Lihat

Salah: menghubungkan ke sirkuit domestik 16A bersama. Kanan: menjalankan feed khusus berukuran untuk penarikan 7kW penuh dengan pemutus dan RCDnya sendiri.

Salah: melewatkan batang tanah karena 'bangunan sudah dibumikan'. Kanan: pastikan resistansi bumi memenuhi kode lokal — Pemantauan insulasi DC bergantung pada referensi ground yang solid.

Salah: dipasang di bawah tepi atap yang tidak tertekuk. Kanan: IP54 menangani percikan, bukan aliran kontinu. Kanopi kecil menambah umur layar dan paking selama bertahun-tahun.

Salah: melingkarkan kabel pengisi daya berlebih di tanah. Benar: gunakan sarung dan pengait. Kerusakan kabel karena terguling adalah satu-satunya perbaikan di luar garansi yang paling umum.

Salah: dengan asumsi kendaraan apa pun akan menghasilkan 7kW. Kanan: Output DC dibatasi oleh mana yang lebih rendah — kapasitas pengisi daya atau permintaan BMS.

Apa yang Pembeli Katakan kepada Kami

Seorang pemilik wisma di Chiang Mai membeli dua unit pada awal tahun 2025. Catatannya setelah enam bulan: 'Tiga fase akan lebih mahal daripada pengisi dayanya sendiri. Ini dijalankan dengan persediaan yang sama dengan dapur. Para tamu dengan van Nissan yang lebih tua akhirnya mengisi daya dengan kecepatan penuh, bukannya menetes.'

Seorang distributor di Kazakhstan memesan 40 unit untuk stasiun pengisian bahan bakar di pedesaan. Masukan mereka blak-blakan dan berguna — kecerahan layar asli sulit dibaca di bawah sinar matahari langsung, jadi kami mengalihkannya ke opsi tampilan kecerahan tinggi pada urutan kedua. Tidak ada hal lain yang diubah.

Sebuah perusahaan kurir kecil di Guangdong menjalankan enam di antaranya dalam semalam di sebuah depot dengan pasokan fase tunggal 60A. Manajer operasi mereka melaporkan tidak ada waktu henti selama empat belas bulan pertama, dan mencatat bahwa kebisingan kipas cukup rendah sehingga tetangga tidak mengeluh.

Pertanyaan yang Sering Diajukan

T: Apakah ini benar-benar DC, atau kotak AC dengan merek DC?

J: DC Asli. Outputnya adalah 200-750VDC yang diukur pada pistol. Kotak AC menghasilkan 230VAC dan bergantung pada pengisi daya bawaan mobil.

T: Dapatkah saya menjalankannya dari pasokan fase tunggal domestik?

J: Ya — AC220V±15% fase tunggal, itulah inti dari model ini. Anda memerlukan sirkuit khusus yang diberi nilai untuk beban penuh.

T: Berapa lama untuk mengisi baterai 60kWh?

J: Sekitar 8 jam dari 10% hingga 90%, dengan asumsi BMS menerima 7kW penuh. Cocok untuk parkir semalam atau jangka panjang.

T: Apakah ini akan berfungsi dengan Tesla?

J: Dengan opsi senjata NACS, ya untuk model Amerika Utara. Tesla Eropa menggunakan CCS2. Beritahu kami pasarnya dan kami akan memasangkan konektor yang benar.

T: Apa yang terjadi ketika listrik padam di tengah sesi?

J: Kontaktor terbuka dengan aman, sesi dicatat, dan unit dimulai ulang serta berjabat tangan ulang saat listrik kembali menyala. Tidak ada kerusakan pada paket.

T: Bisakah saya menagih pelanggan dengan itu?

J: Ya. OCPP 1.6j terhubung ke sebagian besar platform penagihan pihak ketiga; Kartu RFID dan kode PIN berfungsi offline jika sinyal 4G turun.

T: Apakah Anda menyediakan kabel pengisi daya?

A: Ya, kabel 5 meter dengan pistol adalah standarnya. Kabel yang lebih panjang tersedia berdasarkan permintaan.

Q: Apa MOQ dan waktu tunggu?

A: Satu unit untuk pembuatan standar, 15-20 hari kerja. Pencitraan merek khusus membutuhkan 50 unit dan 25-30 hari kerja.
