Pengisi Daya Cepat DC Terintegrasi Efisiensi Tinggi 80kW untuk Armada EV Komersial

Pengisi Daya 80kW yang Memperlakukan Transformator Anda Seperti Penyewa

Setiap kilowatt-jam pengisi daya ini yang diambil dari trafo situs Anda tiba sebagai AC yang bersih dan berperilaku baik - itulah keputusan teknis di balik AF-DC-80-Y-B-O-4-H, dan itulah sebabnya pengisi daya cepat DC terintegrasi 80kW ini termasuk dalam daftar periksa tingkat utilitas dan bukannya berburu barang murah. Faktor daya berada pada ≥0,99 dan distorsi harmonik total tetap ≤5%, angka yang jarang Anda lihat pada produk impor murah.

Mengapa hal itu penting di atas kertas? Trafo yang memberi daya pada pengisi daya dengan faktor daya yang buruk membawa arus reaktif ekstra, menjadi lebih hangat, dan tagihan listrik Anda dapat mencakup biaya energi reaktif yang tidak diperingatkan oleh siapa pun.

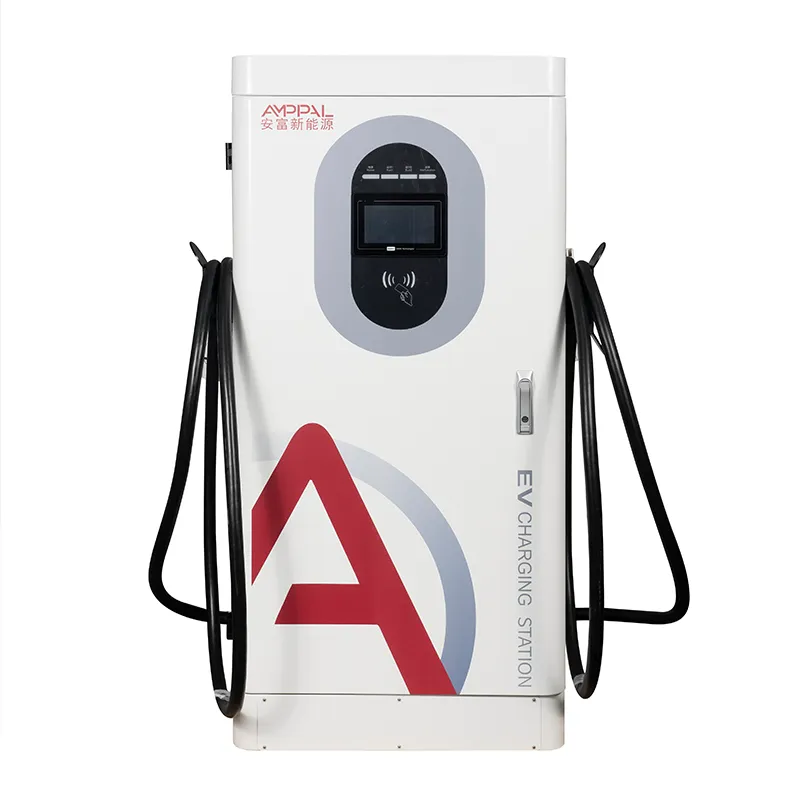

Kabinet berukuran 1620 x 750 x 560 mm, diberi daya 80 kW, keluaran 200-1000VDC dengan daya konstan dari 300 hingga 1000V. Kami membangunnya di Yueqing, Zhejiang, di mana peraturan jaringan listrik sangat memperhatikan kualitas daya. Halaman ini menjelaskan arti angka-angka tersebut bagi operasi Anda.

Lima Cara Input PF ≥0,99 Membayar dengan Sendirinya

Tidak ada penalti daya reaktif: pada PF ≥0,99 pengisi daya terlihat seperti beban resistif terhadap meteran, sehingga utilitas yang menagih kVA atau energi reaktif tidak perlu mengenakan biaya apa pun kepada Anda.

THD ≤5% menjaga trafo bersama tetap dingin: arus harmonik yang akan bersirkulasi di trafo dan kabel netral dipotong menjadi sebagian kecil dari apa yang dihasilkan oleh pengisi daya kelas bawah.

Persetujuan sambungan jaringan listrik yang lebih sederhana: banyak perusahaan utilitas memerlukan deklarasi harmonik dan faktor daya untuk pemasangan DC; laporan pengujian kami mencakup keduanya pada beban penuh.

Pengoperasian yang ramah lingkungan: hotel atau kantor yang berbagi feeder tidak akan melihat lampu berkedip atau menyetel ulang perangkat elektronik saat sesi pengisian daya dimulai.

Umur aset lokasi yang lebih lama: arus reaktif yang lebih sedikit dan harmonik yang lebih sedikit berarti transformator, kabel, dan switchgear bekerja lebih dingin dan menua lebih lambat.

Efisiensi puncak 95% di atas: tahap daya SiC yang sama yang membersihkan masukan juga membuang lebih sedikit energi sebagai panas.

Spesifikasi Teknis

Situs Dimana Harmonisa Membuat Anda Bermasalah

Kawasan bisnis di Jerman dan Perancis, di mana seseorang berbagi trafo 630 kVA untuk memasok kantor, mesin CNC, dan pengisi daya pada satu busbar.

Hotel-hotel di Turki dan Yunani, di mana para tamu mengeluh tentang lampu yang berkedip-kedip jika pengisi daya tidak berfungsi dengan baik pada pengumpan yang sama dengan dapur.

Depot armada di Inggris dan Belanda menjalankan 8-20 pengisi daya, di mana akumulasi harmonis di banyak unit merupakan risiko nyata.

Atap mal di UEA dan Arab Saudi, tempat tim kelistrikan meninjau setiap profil beban sebelum menandatangani sewa.

Garasi kota di Meksiko dan Brasil, tempat perusahaan utilitas memeriksa kualitas listrik sebelum menyetujui tarif komersial.

Di dalam Power Stage: PFC, Harmonisa, dan Bank Beban

Penyearah pengisi daya DC mengubah AC menjadi DC, dan penyearah naif menarik arus hanya dalam pulsa sempit di dekat puncak tegangan. Pulsa tersebut adalah harmonik - arus pada 250 Hz, 350 Hz, 450 Hz dan seterusnya - tidak melakukan pekerjaan yang berguna. AF-DC-80-Y-B-O-4-H menggunakan active front-end (PFC) yang membentuk arus input menjadi gelombang sinus halus sefasa dengan tegangan.

Tahap kedua mengubah DC bersih menjadi 200-1000VDC yang diinginkan kendaraan, daya konstan dari 300 hingga 1000V. Truk 800V dan sedan 400V keduanya mendekati nilai 80 kW di bagian datar kurva muatannya.

Anda dapat memverifikasi sendiri perilakunya: laporan pengujian kami mencantumkan THD dan PF pada beban 25%, 50%, 75%, dan 100%, karena pengisi daya yang hanya terlihat bersih saat idle tidak ada gunanya. Kirimkan kepada kami diagram garis tunggal dan kVA transformator, dan teknisi kami akan memperkirakan dampak beban - biasanya dalam satu hari.

Sertifikasi dan Poin Tes di Baliknya

Kami memegang UL, CE, CB, TUV dan CCC; tanyakan dan kami akan mengirimkan file sertifikat yang cocok untuk unit ini melalui email.

Setiap batch dibakar selama 48 jam pada beban penuh, mencatat suhu di seluruh modul, konektor, dan induktor PFC.

Kualitas daya diverifikasi per batch pada bank beban yang dikalibrasi, dengan PF dan THD ditangkap pada empat titik beban.

Perangkat pengaman (13 fungsi) berada di bawah EN IEC 61851-1:2019 dan 61851-23:2014.

Kabinet diverifikasi IP54, dengan sampel semprotan garam disimpan selama 96 jam; pita operasi berjalan -25C hingga +50C.

Dari Lembaran Logam ke Bank Beban: Jalur Produksi

Tahap 1: baja lembaran dipotong dengan laser, dilubangi, dan ditekuk pada garis yang terhubung dengan FANUC sebelum dilapisi bubuk.

Tahap 2: sampel dari setiap batch pelapisan memasuki ruang penyemprotan garam sementara produksi berlanjut.

Tahap 3: tahap masukan dan papan PFC dibangun di jalur AC; modul daya pada saluran DC - stasiun terpisah.

Tahap 4: pemeriksaan masuk modul SiC, filter EMI, konektor, dan komponen pengukuran.

Tahap 5: pengkabelan tangan dengan terminal yang dikontrol torsi dan pemeriksaan visual pada setiap sambungan.

Tahap 6: selama 48 jam pada suhu 40C, PF, THD, efisiensi, dan stabilitas komunikasi dicatat menit demi menit.

Tahap 7: flash firmware, pengujian OCPP 1.6j terhadap server kami, kemudian pemeriksaan bank beban terakhir untuk mengetahui kualitas daya.

Tahap 8: pengepakan dan pembuatan palet; foto pra-pengiriman masuk ke kotak masuk Anda sebelum kontainer dimuat.

Pemeriksaan Kepatuhan: Apakah Kabinet Ini Cocok?

Pilih AF-DC-80-Y-B-O-4-H ketika situs Anda berbagi trafo dengan beban lain, utilitas Anda meminta pernyataan kualitas daya, atau Anda memasang beberapa unit yang harmoniknya akan terakumulasi. Jika manajer properti Anda sudah menandai faktor daya di proyek sebelumnya, model ini mengakhiri percakapan tersebut.

Pengisi daya ini bukan untuk Anda jika situs tersebut memiliki trafo khusus dengan ruang kepala yang luas, utilitas Anda tidak pernah memeriksa harmonik, dan Anda hanya menginginkan kotak 80kW termurah untuk mengisi daya mobil. Ini juga merupakan pilihan yang salah jika Anda memerlukan sesi kurang dari 30 menit untuk taksi 800V; naik hingga 120kW atau 160kW.

Tidak yakin? Kirimkan diagram garis tunggal dan rating transformator. Kami menghitung ruang kepala harmonis dan memberi tahu Anda dengan jujur ​​apakah satu, dua, atau enam unit sesuai dengan feeder Anda tanpa peningkatan.

Berurusan Dengan Pabrik Mengalahkan Berurusan Dengan Broker

Pertanyaan teknis Anda tentang desain PFC dan kode jaringan dikirim langsung ke teknisi kami di Yueqing, bukan melalui kotak masuk pengecer.

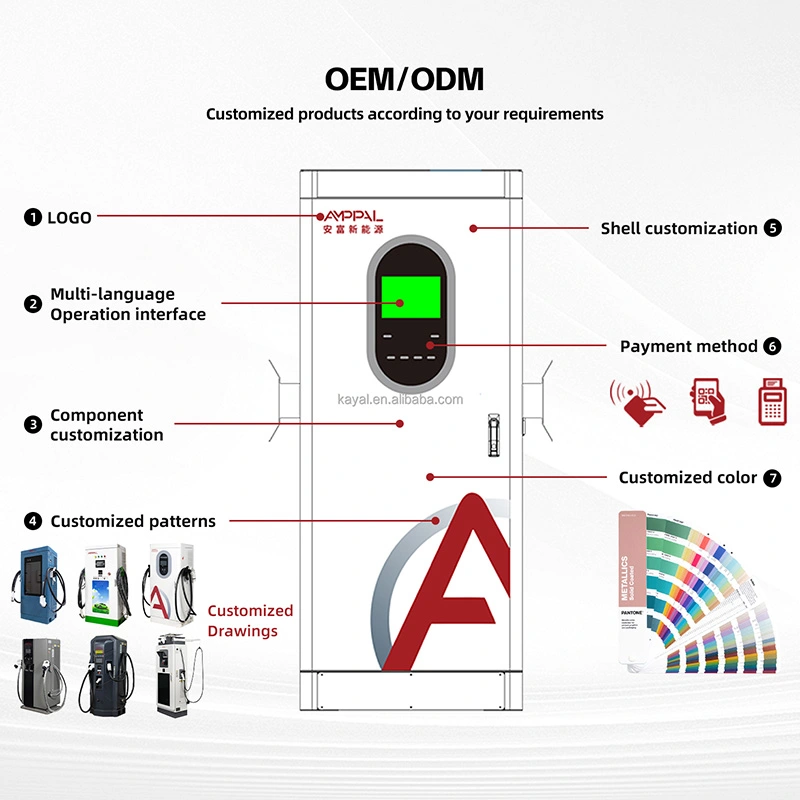

OEM/ODM dari satu pabrik: warna khusus, logo, default firmware, dan konfigurasi backend Anda sendiri, semuanya dilakukan di pabrik.

Pembuatan stok akan memakan waktu 15-20 hari kerja; pesanan yang disesuaikan berjalan sekitar 7-10 hari lebih lama.

Pesanan percobaan diterima dari 1 unit untuk pasar baru; harga kontainer untuk 10+ unit.

Suku cadang bergaransi dikirimkan melalui DHL/FedEx dalam waktu 48 jam setelah klaim disetujui; diagnostik jarak jauh dijalankan melalui koneksi OCPP.

Peti, Kontainer dan Dokumen Pabean

Setiap peti membawa laporan kualitas daya batch serta unitnya - file yang mungkin diinginkan oleh pialang bea cukai dan peninjau utilitas Anda. Berat kabinetnya kira-kira 300 kg; kotak kayu lapis menambah 60-80 kg, dan 10-14 peti dapat memuat wadah 40HQ.

FOB Ningbo atau Shanghai berlaku kecuali Anda memilih CIF, CFR atau DDP. Diagram palet dikeluarkan sebelum pengepakan sehingga truk dapat dipesan terlebih dahulu.

Dokumen yang dikirimkan bersama pesanan: faktur komersial, daftar pengepakan, sertifikat asal, file CE/TUV, dan laporan PF/THD.

Ketentuan Layanan: Cakupan Sebenarnya dari Dua Tahun tersebut

Jangka waktu dua tahun untuk seluruh modul, pengontrol, dan tahap pemfilteran. Bagian PFC adalah bagian yang secara diam-diam terdegradasi menjadi unit-unit murah; milik kita tercakup secara eksplisit.

Klaim yang dikonfirmasi mengirimkan suku cadang ke kurir dalam waktu 48 jam - biasanya 3-5 hari kerja di seluruh Eropa.

Pembaruan firmware dan parameter didorong dari jarak jauh melalui OCPP - sebagian besar masalah tidak memerlukan kunjungan situs.

Pemasangan pertama mendapatkan panggilan komisioning video - pemasangan grounding, wiring, dan backend ditinjau secara langsung.

Rutinitas yang disarankan: filter dibersihkan setiap 6 bulan, terminal diputar ulang setiap tahun, dan bentuk gelombang input diperiksa ulang ketika beban baru bergabung dengan busbar.

Catatan Instalasi: Salah vs Benar

Salah: Mendaratkan pengisi daya ini pada pengumpan yang sudah penuh dengan harmonisa penggerak motor, lalu menyalahkan unit tersebut atas masalah di lokasi. Kanan: ukur bentuk gelombang yang masuk terlebih dahulu; teknisi kami menafsirkan rekaman dan mitigasi ukuran jika diperlukan.

Salah: Dengan asumsi konduktor netral tidak pernah mengalirkan arus pada umpan tiga fasa. Kanan: THD ≤5% menjaga beban netral tetap kecil, namun input AC harus tetap disambungkan sesuai manual - 4-core atau 5-core seperti yang ditentukan.

Salah: Menjalankan unit dari generator kecil tanpa memeriksa kapasitasnya. Kanan: generator yang memberi masukan PFC ini memerlukan tegangan dan frekuensi yang stabil; pastikan itu dinilai untuk lonjakan ditambah beban terus menerus.

Salah: Melewatkan pemeriksaan torsi tahunan karena unit tidak pernah trip. Kanan: terminal longgar di bawah 80kW memanas perlahan; cek 15 menit lebih murah daripada lug yang meleleh.

Salah: Percaya PF ≥0,99 memungkinkan Anda mengabaikan pemuatan situs lainnya. Benar: pengisi dayanya bersih, tetapi trafo masih melayani semua hal lain di busbar.

Kisah Operator: Apa Manfaat Angka-angka Bagi Mereka

Sebuah pusat logistik di Belanda memasang enam unit AF-DC-80-Y-B-O-4-H pada bulan Oktober 2025 pada trafo 630 kVA bersama yang juga mengalirkan listrik ke gudang pendingin. Konsultan mereka mengukur THD pada titik sambungan umum: 4,9% dengan enam pengisi daya berjalan, dibandingkan 11% dengan dua unit lebih murah yang telah mereka uji coba. Keluhan mereka: engsel pintu terasa ringan dibandingkan bobot pintu.

Sebuah jaringan hotel di Turki memasang empat unit di Bodrum dan Antalya. Penerapan sambungan jaringannya lolos tanpa studi harmonis karena laporan pengujian terlampir. Manajer operasi mencatat kebisingan kipas 65dB terdengar dari dek kolam renang di malam hari.

Seorang pengecer di Mexico City menempatkan dua unit di atap yang juga berfungsi sebagai saluran eskalator. Tim kelistrikan mal telah menolak pengisi daya dua merek lain karena kualitas daya; yang ini lolos peninjauan dalam seminggu. Keluhannya: panel QR samping mengumpulkan debu dengan cepat.

Pertanyaan Umum

T: Apa sebenarnya yang dimaksud dengan THD ≤5% dalam praktiknya?

A: Distorsi harmonik total dari arus masukan tetap pada atau di bawah 5% arus fundamental pada beban penuh. Praktisnya, pengisi daya hanya menambah sedikit polusi harmonis pada sistem kelistrikan di lokasi Anda - jauh di dalam sebagian besar batas utilitas.

T: Apakah pengisi daya ini akan memicu penalti daya reaktif utilitas saya?

J: Tidak. Dengan faktor daya ≥0,99, komponen reaktif dapat diabaikan, sehingga tagihan utilitas untuk energi reaktif atau faktor daya rendah tidak memiliki dasar untuk membebankan biaya kepada Anda.

T: Apakah saya memerlukan filter harmonik atau unit koreksi faktor daya terpisah?

J: Tidak, front-end aktif di dalam kabinet melakukan keduanya. Itulah gunanya memilih model ini dibandingkan pengisi daya penyearah pasif.

T: Bisakah dijalankan dari generator diesel?

A: Ya, jika generator memiliki tegangan dan frekuensi yang stabil dalam rentang AC380V ±15% dan memiliki kapasitas yang cukup. Konfirmasikan ukuran generator kepada kami sebelum melakukan.

Q: Apakah angka PF diukur saat beban penuh atau hanya saat idle?

A: Pada beban penuh, dan juga pada beban 25%, 50% dan 75%. Laporan batch menunjukkan keempat poin - mintalah.

T: Dokumen koneksi jaringan apa yang Anda sediakan?

A: Sertifikat CE/TUV, laporan pengujian kualitas daya dengan kurva PF dan THD, dan lembar data bahasa Inggris. Ini mencakup sebagian besar tinjauan utilitas di Eropa, Timur Tengah dan Amerika Latin.

T: Apakah listrik yang lebih bersih harganya lebih mahal?

J: Tahap PFC aktif menambahkan beberapa biaya komponen dibandingkan penyearah yang murah - namun biaya tersebut kecil jika dibandingkan dengan menghindari penalti, peningkatan trafo, dan panggilan layanan.

T: Dapatkah saya menjalankan 80kW pada fase tunggal 230V?

J: Tidak, ini adalah unit tiga fase yang membutuhkan AC380V ±15%. Untuk lokasi satu fase, lihat pengisi daya DC kami yang terpasang di dinding hingga 40kW.
