Pengisi Daya DC EV Terintegrasi Cerdas 60kW untuk Pengisian Armada

750 × 550 mm: Kisah Jejak Dibalik Pengisi Daya Terintegrasi 60kW

Kebanyakan pengisi daya cepat dirancang untuk lahan terbuka; yang ini dirancang untuk ruang tersisa di tepi tempat parkir mobil. AF-DC-60-Y-B-O-3/4/5-H adalah unit DC 60kW terintegrasi dengan tinggi 1700 mm pada alas 750 × 550 mm — sekitar sepertiga luas lantai kabinet konvensional. Perbedaan tersebut menentukan apakah suatu situs dapat menampung pengisian cepat atau tidak, karena tanah adalah item yang tidak dianggarkan oleh siapa pun.

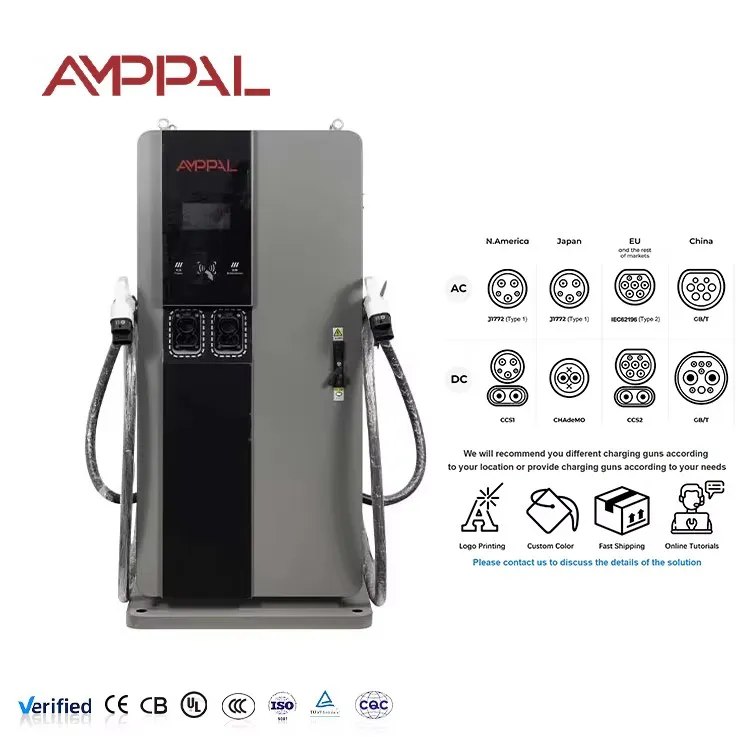

Alat ini dipasang pada landasan beton bertulang kecil, sehingga pekerjaan sipil menjadi pekerjaan satu hari, bukan proyek satu minggu. Layar sentuh 7 inci menangani HMI, dan enklosurnya mendukung CCS1, CCS2, CHAdeMO, GB/T, dan NACS, sehingga satu model melayani sebagian besar pasar impor.

Bodi yang ramping juga memiliki biaya: terdapat lebih sedikit ruang untuk komponen berukuran besar, itulah sebabnya Seri 3 dibuat untuk 60kW dibandingkan untuk kisaran daya tertinggi.

Apa yang Anda Dapatkan Saat Kabinet Menyusut

Basis 0,41 m²: 750 × 550 mm cocok di samping pintu toko, pulau pompa, atau tempat parkir sempit.

Pelat yang lebih kecil dan beton yang lebih sedikit: bantalan bertulang standar dari manual menggantikan alas peralatan lengkap.

Ketinggian 1700 mm membuat layar sentuh dan konektor mudah dijangkau oleh sebagian besar pengemudi.

Satu pad per unit berarti Anda dapat menambah kios satu per satu seiring meningkatnya permintaan, tanpa harus melakukan pekerjaan sipil lagi.

Bodinya yang ramping menyisakan ruang di ruang yang sama untuk pengelolaan kabel, tiang penyangga, dan jalur tunggu.

Input AC380V±15% mentoleransi jaringan pedesaan di mana tegangan turun dan penyimpangan sering terjadi.

Spesifikasi Teknis

Spesifikasi pabrik AF-DC-60-Y-B-O-3/4/5-H persis seperti yang dikirimkan.

Tempat Sempit di Mana Unit 60kW Ini Cocok dan Unit Ukuran Penuh Tidak

Bagian depan toko serba ada: unit terletak di samping pintu, terlihat dari kasir, tanpa memakan tempat parkir.

Tempat parkir mobil kecil di bawah 20 ruang: satu atau dua unit memenuhi kebutuhan pasokan listrik 380V yang sudah ada tanpa peningkatan trafo.

Sudut SPBU: menara ramping dipasang di antara pulau pompa dan pagar pembatas.

Kavling samping hotel: satu unit melayani tamu yang bermalam dan pengunjung harian dari lokasi yang sama.

Bengkel dan depo kecil: menara berkapasitas 60kW mengisi daya armada di antara pekerjaan, di dalam ruangan atau di bawah kanopi.

Bagaimana 60kW Mengalir Melalui Menara 1,7 Meter

Daya masuk pada AC380V tiga fase, disearahkan dan diubah menjadi 200-1000VDC, dan keluar melalui konektor mana pun yang diharapkan oleh kendaraan. Tata letak menara menempatkan modul daya rendah, pengontrol berada pada ketinggian sedang, dan layar sentuh 7 inci setinggi mata, yang menjaga pusat gravitasi tetap rendah dan antarmuka tetap nyaman.

Pendinginan adalah udara paksa melalui saluran masuk samping. Ketinggian menara memberi aliran udara jalur vertikal panjang yang menarik panas dari modul, dan kipas meningkat seiring dengan beban, sehingga periode idle tetap tenang. Di lokasi depan toko kecil, hal ini lebih penting daripada kedengarannya, karena pengemudi dan staf menghabiskan seluruh sesi dalam jarak beberapa meter dari unit.

Pelaporan OCPP 1.6/2.0, diagnostik jarak jauh, dan pembaruan firmware dijalankan melalui Ethernet, WiFi, atau 4G — integrasi backend yang sama dengan unit kami yang lebih besar. Perubahan yang terjadi pada bodi kompak ini murni bersifat fisik: lebih sedikit lahan, lebih sedikit beton, lebih sedikit gangguan pada lokasi.

Pemeriksaan Kualitas pada Kabinet yang Tidak Memiliki Ruang untuk Kompromi

Persetujuan tipe CE dan TUV pada unit lengkap; Laporan UL dan CB tersedia untuk file ekspor.

Semprotan garam selama 96 jam pada penutupnya, hal ini penting karena unit kompak sering kali terletak lebih dekat ke pinggir jalan.

Pengujian getaran pada pemasangan modul, sehingga pengiriman dan penanganan di lokasi yang kasar tidak melonggarkan sambungan internal.

Burn-in beban penuh selama 48 jam dengan log terikat ke nomor seri.

Layar sentuh diverifikasi agar mudah dibaca di bawah sinar matahari langsung dan dengan tangan bersarung.

Modul diberi peringkat -30°C hingga +55°C; unit lengkap ditentukan -25°C hingga +50°C.

Merakit Seri 3 Ringkas di Jalur DC

Langkah 1. Penutup ramping dipotong dengan laser dari baja dan dilas dengan robot pada jalur FANUC.

Langkah 2. Rem tekan TRUMPF melipat bodi; pelapisan bubuk dan pengawetan menyusul.

Langkah 3. Pelat dasar, rak modul, dan kelenjar kabel dipasang pada saluran DC.

Langkah 4. Bagian masukan 380V dan pelindung lonjakan arus dihubungkan dengan kontrol torsi.

Langkah 5. Modul penyearah dipasang, kemudian HMI 7 inci dan pengontrol stasiun.

Langkah 6. Setiap unit diuji beban pada 60kW dengan efisiensi dicatat per unit.

Langkah 7. Sesi siklus burn-in 48 jam pada beban yang bervariasi.

Langkah 8. Inspeksi akhir dan peti; pabrik tersebut mengirimkan lebih dari satu juta unit hingga tahun 2024.

Apakah Unit Kompak 60kW Tepat untuk Lot Anda? Baca Ini Dulu

Pilih Seri 3 ketika lokasi secara fisik sempit atau ketika Anda ingin memulai dari yang kecil dan mengembangkan kios demi kios. Pemasangan dasar 750 × 550 mm dan bantalan tunggal menjaga biaya sipil tetap rendah, dan 60kW masih menghasilkan daya yang berguna dalam waktu kurang dari satu jam untuk sebagian besar kendaraan listrik penumpang.

Lewati jika Anda sudah memiliki ruang yang luas dan merencanakan sesi 150kW lebih; kabinet yang lebih besar memberi Anda lebih banyak ruang kepala untuk pekerjaan pad yang sama. Lewati juga jika situs Anda tidak dapat menyediakan AC380V, karena unit ini ditetapkan pada kelas input tersebut.

Untuk tata letak dua senjata, Anda biasanya akan memasang dua menara secara berdampingan, yang menggandakan pekerjaan landasan. Timbang itu dengan satu lemari senjata ganda sebelum Anda memesan.

Satu lagi catatan kejujuran: 60kW adalah tenaga kerja yang bagus tetapi bukan angka utama. Jika pemasaran Anda bergantung pada watt terbesar di lingkungan sekitar, 60kW yang ringkas tidak akan memberi Anda hak untuk menyombongkan diri — ini memberi Anda stasiun yang benar-benar sesuai.

Mengapa Dealer Memilih Seri Kompak AMPPAL untuk Lokasi Kecil

Satu SKU mencakup CCS1, CCS2, CHAdeMO, GB/T, dan NACS, sehingga dealer menyediakan satu model untuk banyak pasar.

Pengiriman 15–20 hari kerja setelah persetujuan gambar; MOQ dari satu wadah.

Pencitraan merek OEM/ODM pada kabinet dan layar pengaktifan layar sentuh, dengan nama dealer Anda tercetak di pelat pintu.

Sertifikat CE, TUV, UL, dan CB disertakan dalam paket penawaran.

Dukungan dari pabrik yang mengoperasikan 200+ stasiun itu sendiri, sehingga jawaban didasarkan pada situs nyata.

Kapal berbadan sempit dengan tarif peti kemas standar, sehingga biaya pendaratan tetap dapat diprediksi untuk pesanan kecil.

Dimensi Peti dan Jumlah Kontainer untuk Unit Kompak

Menara 1700 mm dikirimkan tegak dalam peti berbingkai baja berukuran kira-kira 1850 × 750 × 700 mm, dengan kantong garpu dan dua lug pengangkat. Konektor, kabel, dan sekering cadangan ditempatkan dalam kotak aksesori berlapis di dalam peti.

Karena unitnya sempit, dua peti dapat berbagi lebar kontainer kubus setinggi 40 kaki dalam beberapa konfigurasi; rencana pemuatan dikirim dengan kutipan sehingga hitungannya tepat untuk pesanan Anda. Untuk pesanan percobaan pertama, satu peti dibawa sebagai angkutan LCL tanpa penanganan khusus.

Syaratnya adalah FOB Ningbo atau CIF ke tujuan. Faktur, daftar pengepakan, bill of lading, surat keterangan asal, dan laporan pengujian diterbitkan dalam waktu 3 hari kerja setelah pemuatan.

Purna Jual untuk Instalasi Kompak

Garansi standar 2 tahun mencakup modul, HMI, dan power stage.

Modul cadangan dan layar sentuh dikirimkan silang dalam waktu 5 hari kerja.

Diagnostik jarak jauh melalui OCPP untuk kesalahan dan pembaruan firmware.

Panduan pemasangan bantalan beton dan grounding di lokasi kecil.

Jadwal pembersihan filter untuk jalur aliran udara vertikal.

Kesalahan Pemasangan Umum dengan Pengisi Daya Ringkas

Salah: menuangkan lempengan yang lebih kecil dari gambar bantalan di manual. Kanan: ikuti pola tulangan dan jangkar yang ditunjukkan pada panduan pemasangan.

Salah: menyelipkan menara ke sudut tanpa jarak bebas ke belakang. Kanan: tinggalkan ruang servis yang ditentukan dalam manual untuk akses pintu.

Salah: mengubur entri kelenjar kabel di bawah permukaan akhir. Kanan: bawa saluran ke dalam bantalan pada posisi yang ditandai.

Salah: dengan asumsi satu unit 60kW mencakup lot 30 ruang. Kanan: rencanakan satu unit untuk setiap 4–6 kios dengan permintaan yang realistis, ditambah margin.

Salah: memasang unit sehingga layar sentuh menghadap sinar matahari sore tanpa penutup. Kanan: arahkan HMI jauh dari silau langsung agar tetap mudah dibaca dan sejuk.

Apa Kata Pemilik Situs Kecil Setelah Setahun

Seorang pemilik toko serba ada di Kota Ho Chi Minh, Vietnam memasang satu unit di bagian depan toko pada tahun 2025. Lempengan tersebut dituangkan dalam satu pagi, dan lalu lintas pejalan kaki di toko menutupi biaya listrik; Keluhannya adalah layar sentuh mengumpulkan debu di udara tropis, sehingga mereka menyekanya setiap minggu dengan kain kering.

Sebuah hotel kecil di Nairobi, Kenya menjalankan dua unit untuk tamu dan van pengiriman pemilik. Ketinggian 1700 mm dapat dipasang dengan mudah di bawah kanopi, dan alas yang sempit membuat ruang parkir dapat digunakan; manajer ingin pengisi daya dilaporkan ke dasbor hotel sendiri, yang kini ditangani OCPP melalui platform pihak ketiga.

Sebuah grup restoran di Bali, Indonesia menambahkan unit di samping pintu masuk tempat parkir mobil pada tahun 2025. Papan tersebut berharga kurang dari biaya parkir valet sebulan, dan layar sentuh menampilkan menu makan siang; satu-satunya keluhan adalah panjang kabel untuk SUV besar yang diparkir di ujung teluk.

FAQ: Pengisi Daya Ringkas 60kW untuk Ruang Terbatas

T: Berapa banyak tanah yang dibutuhkan unit ini?

A: Basis 750 × 550 mm ditambah jarak bebas di manual; bantalan beton biasanya berukuran sekitar satu meter persegi.

T: Apakah ini mendukung NACS?

J: Ya, NACS adalah salah satu dari lima opsi konektor selain CCS1, CCS2, CHAdeMO, dan GB/T.

T: Apakah bisa mengisi daya truk?

A: Kendaraan listrik penumpang dan van terutama; untuk truk berat Anda pasti menginginkan model berkekuatan lebih tinggi.

T: Masukan apa yang dibutuhkan?

A: AC380V±15% tiga fase; itu diubah menjadi 200-1000VDC untuk kendaraan.

T: Apakah diperlukan trafo?

J: Hanya jika situs Anda tidak memiliki feed 380V; sebagian besar situs komersial kecil di pasar 380V terhubung secara langsung.

Q: Berapa lama waktu instalasinya?

J: Bantalan, jangkar, saluran, dan penempatan — sebagian besar situs akan mengenakan biaya dalam waktu dua hari.

T: Apa garansinya?

A: Standar 2 tahun untuk keseluruhan unit, termasuk layar sentuh.

T: Dapatkah dua unit berbagi satu pemutus?

J: Mereka dapat berbagi pengumpan dengan ukuran yang sesuai dengan jumlah tersebut, namun setiap unit masih memerlukan perangkat pelindungnya sendiri.

Q: Apakah menara memerlukan kanopi atau tempat berlindung?

J: Tidak, ini IP54 dan dirancang untuk penggunaan di luar ruangan; kanopi untuk kenyamanan pengemudi, bukan untuk mesin.
