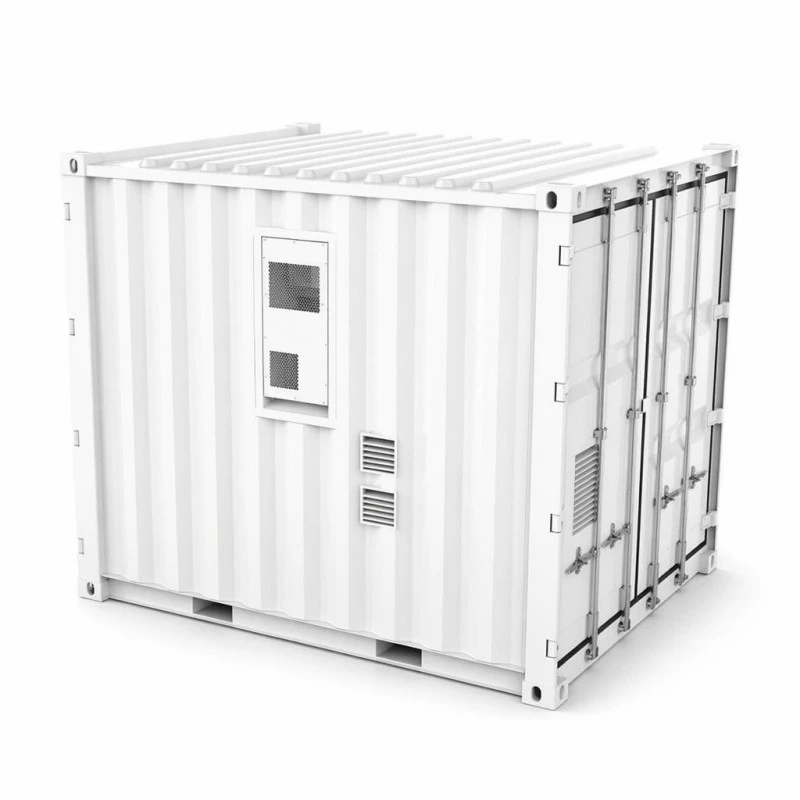

Sistem Penyimpanan Energi Baterai Kontainer Skala Utilitas

Apa yang Tiba di Truk

Proyek-proyek megawatt-jam konvensional dirakit di lokasi: paket tiba di palet, rak dinaikkan, kabel ditarik, dan separuh waktu commissioning dihabiskan untuk mengatasi kesalahan pemasangan kabel yang dilakukan selama minggu pemasangan. Sistem Penyimpanan Energi Baterai dalam Kontainer Skala Utilitas membalikkan urutan tersebut. Paket baterai 48 atau 55, loop AC, sistem kebakaran aerosol dan perfluorohexanone, serta kabel pemantauan semuanya terintegrasi di lantai pabrik kami di Yueqing, diuji sebagai satu sistem, dan dikirim sebagai satu unit 3048*2438*2591mm. Setibanya di sana, kru lokasi meletakkannya di landasan yang telah disiapkan, menjalankan kabel masuk bawah DC ke proyek PCS/EMS, dan menyerahkannya ke tahap commissioning. Waktu perakitan di pabrik dipindahkan dari jalur kritis Anda, yang biasanya merupakan inti dari membeli kontainer daripada sistem rak.

Lima Angka Yang Menentukan Dua Varian

Nilai kapasitas 1060kWh dan 1215kWh dari enclosure yang sama: 48 paket versus 55 paket sel LFP 3.2V/314Ah, sehingga rencana tapak, bantalan, dan derek tidak berubah antar varian.

Arsitektur string berbeda berdasarkan desainnya — 4P264S untuk unit 1060kWh pada nominal 844,8VDC, 5P242S untuk unit 1215kWh pada 774,4VDC — sementara keduanya tetap berada di dalam jendela 680~950VDC yang diterima sebagian besar platform PCS besar.

Arus pengisian dan pengosongan standar adalah 200A pada keduanya, dengan kecepatan 0,5CP, yang menjaga keluaran DC kontainer tetap kompatibel dengan desain bus proyek pada umumnya.

Efisiensi sistem dinyatakan pada maksimum 88% pada suhu 0,5C, diukur pada satu kali pengisian dan satu kali pengosongan — angka tersebut mencakup alat bantu, bukan hanya rangkaian baterai.

Masa pakai dinyatakan lebih dari 8000 siklus pada 0,5C dan 25°C dengan setidaknya 80% retensi energi, dan rentang pengoperasian 0°C hingga +50°C cocok dengan interior ber-AC.

Spesifikasi Teknis

Kategori	Parameter	Model 1060kWh	Model 1215kWh
Sisi DC	Kapasitas terukur	1060kWh	1215kWh
	Jenis sel	LFP 3.2V/314Ah	LFP 3.2V/314Ah
	Rangkaian sistem baterai	4P264S	5P242S
	Spesifikasi PAKET	70.4V314Ah	70.4V314Ah
	TIDAK. dari PACK	48 buah	55 buah
	Tegangan nominal	844.8VDC	774.4VDC
	Rentang tegangan	680~950VDC	680~950VDC
	Arus pengisian/pengosongan standar	200A	200A
Parameter sistem	Efisiensi sistem	Efisiensi MAKS. 88% @0,5C / 1 Pengisian 1 Pengosongan	Efisiensi MAKS. 88% @0,5C / 1 Pengisian 1 Pengosongan
	Umur sistem	>8000 Kali(0,5C@25°C) Tingkat retensi energi ≥ 80%	>8000 Kali(0,5C@25°C) Tingkat retensi energi ≥ 80%
	Metode pengkabelan	Entri bawah DC	Entri bawah DC
	Tingkat pengisian & pengosongan	0,5CP	0,5CP
	Metode manajemen termal	AC berpendingin udara yang cerdas	AC berpendingin udara yang cerdas
	Protokol komunikasi	BISA/Eth/RS485(4G Opsional)	BISA/Eth/RS485(4G Opsional)
	Sistem proteksi kebakaran	Aerosol & Perfluoroheksanon	Aerosol & Perfluoroheksanon
	Peringkat IP	IP54	IP54
	Ukuran produk	3048*2438*2591mm	3048*2438*2591mm
	Berat produk	9500kg	10500kg
Persyaratan Lingkungan	Kisaran suhu pengoperasian	0°C~+50°C	0°C~+50°C
	Kisaran kelembaban pengoperasian	0~95%RH (Tanpa kondensasi)	0~95%RH (Tanpa kondensasi)
	Ketinggian operasi	2000m (Penurunan Daya >2000m)	2000m (Penurunan Daya >2000m)
	Sertifikasi	PAKET: CE ROHS UN38.3 MSDS	PAKET: CE ROHS UN38.3 MSDS
	Jaminan	5 Tahun	5 Tahun

Situs yang Membebani Megawatt-Jam

Kawasan industri dengan jam puncak malam 2-4 jam dan struktur tarif yang memberikan imbalan jika jendela tersebut diubah.

Penggantian generator diesel: 1060kWh pada debit 200A mencakup beban industri sederhana melalui jendela pemadaman biasa tanpa logistik bahan bakar.

Pembangkit listrik tenaga surya atau angin perlu meningkatkan produksi dan menangkap pembangkitan listrik yang jika tidak dilakukan akan dibatasi.

Perusahaan distribusi menunda peningkatan gardu induk dengan mengurangi puncak saluran pengumpan selama satu atau dua musim.

Lokasi pertambangan dan pulau terpencil di mana ruang baterai yang dibangun di lokasi tidak praktis dan pengiriman yang telah teruji di pabrik adalah satu-satunya pilihan yang dapat diandalkan.

Bagaimana Proyek Prefabrikasi Menjadi Online

Urutan proyek dimulai dengan paket sipil: bantalan beton datar yang dirancang untuk beban titik 9500-10500kg, parit kabel ke posisi kontainer, dan izin untuk penolakan panas AC.

Pengangkatan adalah operasi derek tunggal. Amplop dan coran sudut unit berukuran 3048*2438*2591mm adalah perangkat keras kontainer standar, sehingga bilah penyebar dan tali-temali disewa daripada dibuat khusus.

Komisioning kemudian dijalankan dalam tiga langkah: pengkabelan DC melalui kelenjar entri bawah ke lokasi PCS, jabat tangan CAN/Eth/RS485 dengan proyek EMS (akses jarak jauh 4G opsional), dan urutan penerimaan di mana otoritas lokal atau operator jaringan menyaksikan uji relai proteksi, pengisian/pengosongan pada 0,5CP, dan pemeriksaan akurasi pelaporan SOC. Berikan waktu dua hingga tiga hari pengerjaan lokasi setelah wadah dipasang.

Di dalam File Keamanan dan Sertifikasi

Dua agen pemadam kebakaran independen: aerosol bekerja di dalam volume paket sementara perfluorohexanone membanjiri ruang kontainer — pasangan ini mencakup peristiwa termal di kedua skala.

Penutup IP54 dengan entri bawah DC, sehingga wadah tahan terhadap hujan dan debu di lokasi sementara penetrasi listrik tetap rendah dan terlindungi.

Paket membawa CE dan RoHS; peralatan lengkap dikirimkan dengan dokumentasi UN38.3 dan MSDS yang diperlukan untuk transportasi, bea cukai, dan asuransi lokasi.

Pendingin udara berpendingin udara yang cerdas menahan rangkaian paket 48-55 dalam pita suhu yang sempit; pengontrol memodulasi daripada bersepeda dengan keras.

Batas pengoperasian adalah suhu ambien 0°C hingga +50°C dengan 0-95%RH tanpa kondensasi, dan ketinggian 2000m dengan penurunan daya di atas — angka yang layak untuk diperiksa di lokasi proyek Anda.

Setiap kontainer menyelesaikan pengisian dan pengosongan penuh sebesar 0,5CP dengan pencatatan tingkat paket di pabrik sebelum pintu disegel untuk pengiriman.

Delapan Langkah Di Dalam Pabrik Yueqing

1. Asupan sel — Sel LFP 314Ah diambil sampelnya secara batch untuk mengetahui kapasitas dan resistansi internal pada saat kedatangan.

2. Pembuatan paket — Paket 70,4V/314Ah dilas, dikabelkan, dilengkapi dengan paket BMS dan telah diuji insulasinya.

3. Fabrikasi kontainer — penutupnya dipotong, dilas, dan dilapisi dengan pelindung korosi pada lantai yang sama dengan produk energi perusahaan lainnya.

4. Pemasangan rak — paket dipasang dalam tata letak string 4P264S atau 5P242S dengan jalur bus DC.

5. Perlengkapan termal dan kebakaran — unit AC, saluran, generator aerosol, dan silinder perfluorohexanone dipasang dan diuji fungsinya.

6. Pengkabelan dan kontrol — pemantauan, gerbang komunikasi, dan kelenjar entri bawah DC diakhiri ke antarmuka proyek.

7. Uji penerimaan pabrik — siklus 0,5CP penuh dengan voltase tingkat paket dan suhu dicatat berdasarkan nomor seri.

8. Penyegelan dan pengepakan — pintu disegel, indikator guncangan dipasang, unit disiapkan untuk halaman kontainer.

Pemeriksaan Realitas Ukuran pada Skala Kontainer

Beli varian yang sesuai dengan jendela pengiriman Anda, bukan jumlah yang lebih besar. Unit 1060kWh memberikan standar 200A pada bus 844.8VDC; unit 1215kWh menawarkan lebih banyak energi pada nominal 774,4VDC yang lebih rendah. Periksa voltase mana yang berada dalam rentang pengoperasian PCS Anda sebelum PO dipotong.

Pendinginan udara memiliki batas nyata. Jika lokasi Anda sering melebihi +50°C, atau berada di iklim tropis lembap dengan AC terus menyala dengan beban penuh, produk berpendingin cairan akan menjaga suhu sel tetap rata dan mungkin lebih cocok. Kami mengatakannya dalam kutipan, bukan setelah pengiriman.

Di bawah kebutuhan penyimpanan sekitar 500kWh, wadah ini bentuknya salah. Produk skala kabinet lebih murah untuk transportasi, derek, dan lokasi, dan kami dapat mengarahkan Anda pada produk dari kisaran yang sama.

Pertanyaan untuk Dimasukkan ke Kutipan EPC

Tanyakan apakah angka efisiensi berada pada tingkat sistem dalam satu siklus pengisian-pengosongan — angka efisiensi kami adalah maksimum 88% pada 0,5C, termasuk alat bantu.

Tanyakan apakah klaim siklus hidup menyatakan tingkat, suhu, dan ambang retensi — '8000 siklus' tanpa ketentuan merupakan kalimat pemasaran, bukan spesifikasi.

Tanyakan berapa banyak petugas pemadam kebakaran di dalam. Aerosol plus perfluorohexanone adalah konfigurasi yang semakin banyak diterapkan oleh perusahaan asuransi dalam kebutuhan mereka.

Tanyakan apa yang terjadi pada waktu commissioning jika PCS situs menggunakan protokol komunikasi yang berbeda — CAN, Ethernet, dan RS485 adalah standar di sini, remote 4G opsional.

Persyaratan komersial: produksi berjalan 30-40 hari kerja untuk kontainer standar, garansi lima tahun, dan paket baterai dapat diganti di lapangan tanpa membongkar kontainer.

Pengangkatan, Pengiriman dan Bea Cukai

Pada 3048*2438*2591mm dan 9500kg (1060kWh) atau 10500kg (1215kWh), unit bergerak di atas flatbed dengan derek di kedua ujungnya. Forklift tidak diberi peringkat untuk bobot ini; rencanakan tali-temali dan pad crane sebelum truk tiba.

Karena baterai dipasang dan diisi dayanya, kontainer dikirimkan sebagai barang berbahaya UN3480. Kami menyiapkan laporan UN38.3, MSDS dan deklarasi pengepakan Ditjen; Anda harus menganggarkan kira-kira satu minggu ekstra untuk waktu tunggu pemesanan di tempat asal dibandingkan kargo umum.

Persyaratan standar adalah FOB Ningbo atau Shanghai dengan CIF tersedia; unit ini diangkut sebagai satu muatan setara kubus setinggi 40 kaki, dan pengiriman darat di negara Anda memerlukan izin rute untuk muatan selebar 3 meter dan berbobot 10,5 ton.

Garansi dan Layanan Kapasitas

Garansi lima tahun untuk paket, AC, sistem kebakaran, dan pemantauan sebagai satu sistem yang terkirim.

Kapasitas dijamin dapat menampung setidaknya 80% energi terukur pada siklus 0,5C yang dinyatakan; pelacakan degradasi menggunakan log penerimaan pabrik sebagai dasar.

Paket adalah modul yang dapat ditukar di lapangan — paket yang lemah akan diganti dalam beberapa jam tanpa melepas wadahnya atau mengganggu sisa string.

Pemantauan jarak jauh melalui CAN/Eth/RS485 dengan 4G opsional memungkinkan tim layanan kami membaca data tingkat paket dan menjadwalkan kunjungan sebelum penyimpangan kapasitas terlihat oleh operator.

Servis tahunan: pembersihan filter udara, pemeriksaan tekanan bahan pemadam kebakaran, verifikasi torsi terminal, dan penghitungan kapasitas; paket cadangan dikirimkan dalam 5-7 hari kerja.

Kesalahan Persiapan Situs yang Membutuhkan Waktu Berminggu-minggu

Salah: menuang pad sebelum memeriksa pintu wadah dan jarak AC. Kanan: tandai tapak 3048*2438mm ditambah koridor servis 1m sebelum beton dipesan.

Salah: dengan asumsi unit seberat 9500kg dapat diselipkan dengan forklift. Kanan: derek dari pengecoran sudut dengan penyebar — rencana tali-temali harus sudah ada sebelum truk meninggalkan pelabuhan.

Salah: membiarkan kelenjar masuk bawah DC terkubur di bawah pengisi parit kabel. Kanan: hentikan dan tutup kelenjar selama minggu penempatan, sebelum parit ditimbun kembali.

Salah: melewatkan pemeriksaan kelembapan karena 'memiliki IP54'. Kanan: pita pengoperasian adalah 0-95%RH tanpa kondensasi; dehumidifier adalah asuransi murah di daerah musim hujan.

Salah: menghubungkan bus baterai ke PCS di luar jendela 680~950VDC. Kanan: verifikasi bahwa PCS proyek menerima tegangan nominal varian (844.8V atau 774.4V) sebelum memberi energi.

Catatan Lapangan dari Proyek Megawatt-Jam

Pengembang properti di Tashkent, Uzbekistan memesan unit 1060kWh pada akhir tahun 2024 untuk kompleks komersial dengan selisih tarif malam/siang. Insinyur proyek mereka melaporkan bahwa kontainer tersebut menghasilkan pendapatan dalam waktu sembilan hari setelah crane mengangkatnya dari flatbed, dan mencatat bahwa jabat tangan EMS melalui RS485 memerlukan pemetaan parameter selama satu sore — lebih lama daripada instalasi fisik.

Pengembang tenaga surya di Antananarivo, Madagaskar memasangkan varian 1215kWh dengan pembangkit listrik PV yang sudah ada. Masukan mereka terfokus pada AC: di pulau yang panas, beban pendinginan lebih tinggi dari yang disarankan dalam lembar data, dan mereka meminta kami untuk membuat tabel penurunan suhu pada suhu +45°C sebelum memesan unit kedua.

Seorang kontraktor pertambangan di Almaty, Kazakhstan menggunakan kontainer tersebut sebagai cadangan untuk pabrik pengolahan. Supervisor kelistrikan mereka memuji instalasi lift tunggal namun mengeluh bahwa kabel komunikasi memerlukan ekor pabrik yang lebih panjang — posisi masuk bawah DC berarti parit mereka lebih jauh 4m dari yang direncanakan.

Pertanyaan yang Ditanyakan Pembeli Sebelum Pemesanan Kontainer

Q: Apa perbedaan kedua varian tersebut?

J: Tata letak energi dan string — 48 paket pada 4P264S (844.8VDC) untuk 1060kWh, 55 paket pada 5P242S (774.4VDC) untuk 1215kWh, enclosure yang sama.

T: Apakah wadahnya termasuk PCS?

J: Tidak — ini adalah aset penyimpanan sisi DC. Terhubung ke PCS/EMS proyek Anda melalui CAN, Ethernet atau RS485 (4G opsional).

T: Bagaimana cara pengirimannya?

A: Sebagai barang berbahaya UN3480 di atas flatbed atau sebagai muatan kontainer, dengan laporan UN38.3 dan MSDS yang kami siapkan.

T: Berapa arus pengisian/pengosongan standar?

J: 200A pada kedua varian, pada kecepatan 0,5CP, dalam rentang tegangan 680~950VDC.

T: Berapa lama waktu yang dibutuhkan untuk melakukan commissioning situs?

J: Dua hingga tiga hari untuk pemasangan kabel DC, jabat tangan komunikasi, dan tes penerimaan yang disaksikan, dengan asumsi pad sudah siap.

T: Berapa efisiensi sebenarnya?

J: Maksimum 88% pada 0,5C diukur pada satu pengisian daya dan satu pengosongan, termasuk alat bantu.

T: Berapa lama baterainya akan bertahan?

J: Lebih dari 8000 siklus pada 0,5C dan 25°C dengan setidaknya 80% retensi energi; kondisi lingkungan yang lebih panas mempersingkat waktu tersebut.

T: Berapa waktu tunggunya?

A: 30-40 hari kerja untuk kontainer standar; pemesanan DG di asal menambah sekitar satu minggu pada jadwal pelayaran.
