Pengisi Daya EV Cepat DC Terintegrasi Tugas Berat 180kW untuk Armada Komersial

Apa Itu Kabinet 180kW, dan Mengapa O&M Menentukan Biaya Seumur Hidupnya

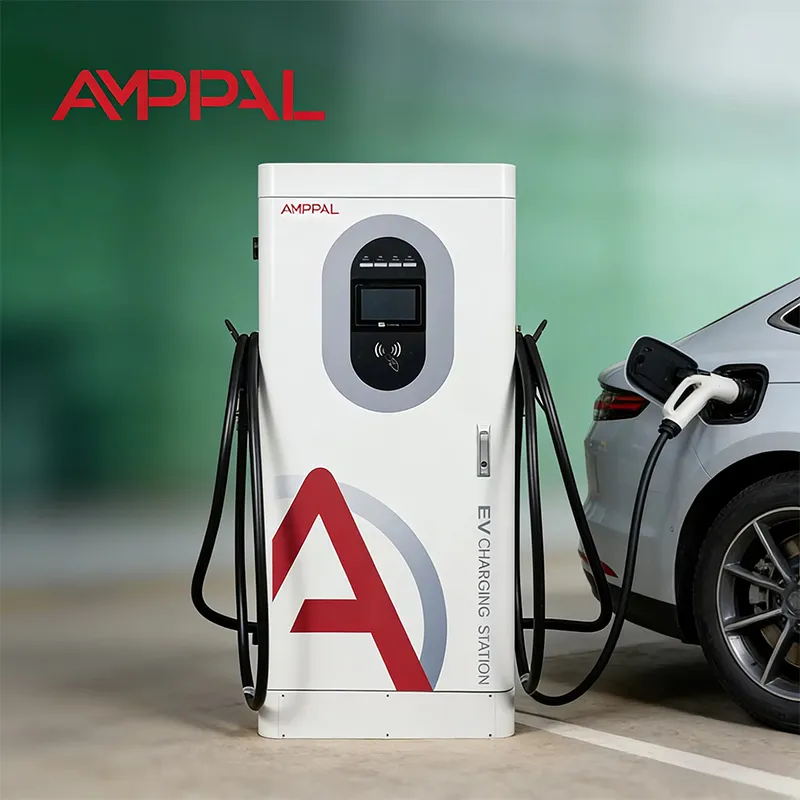

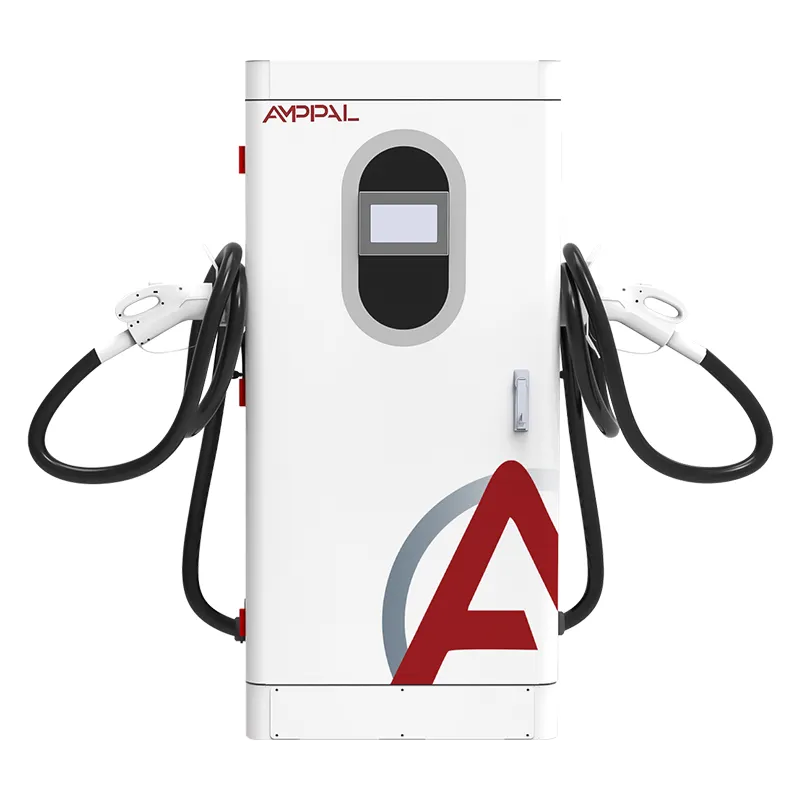

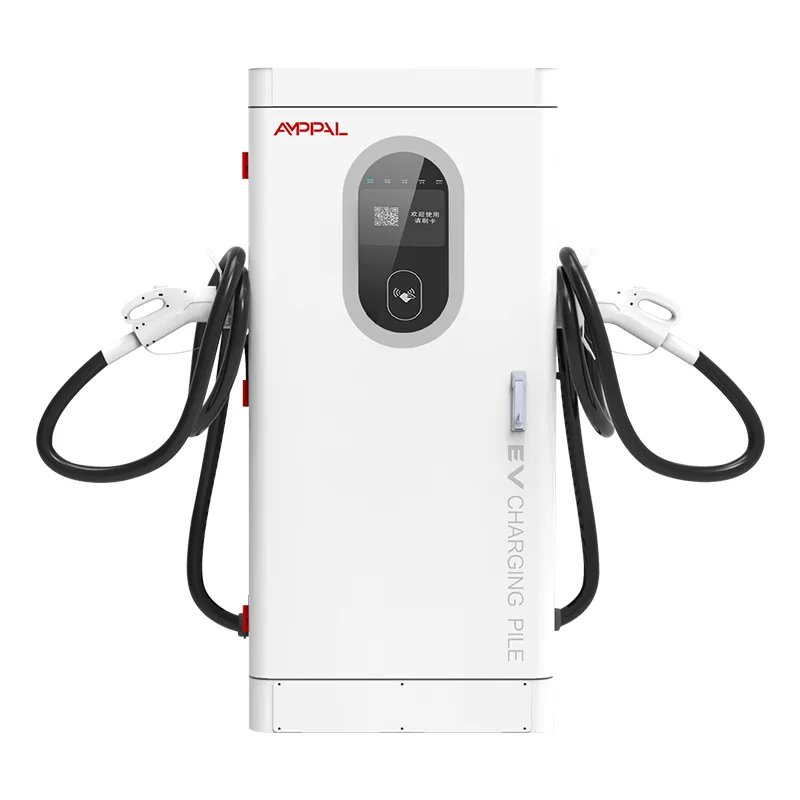

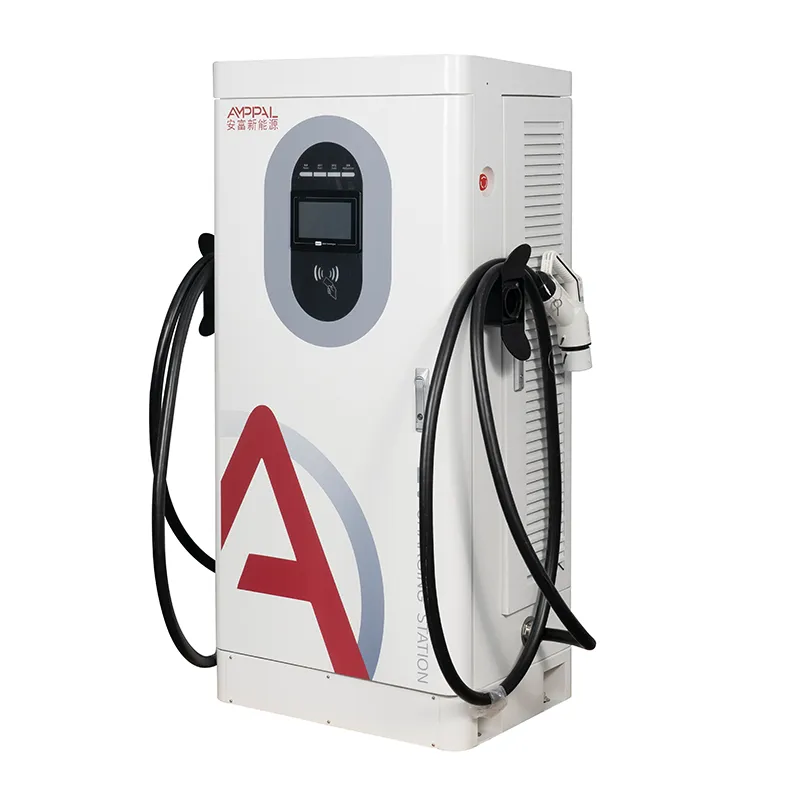

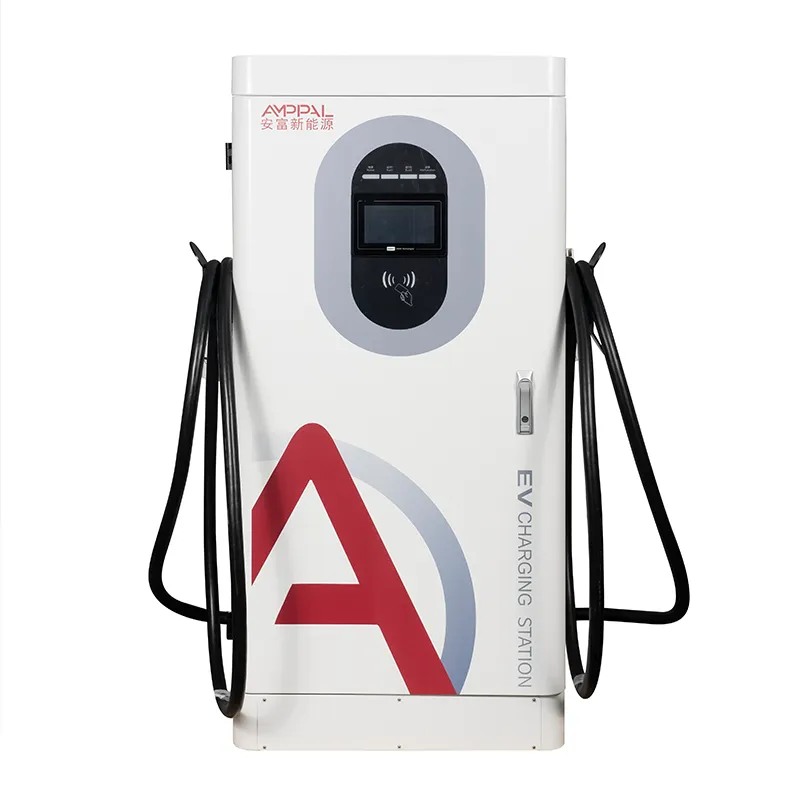

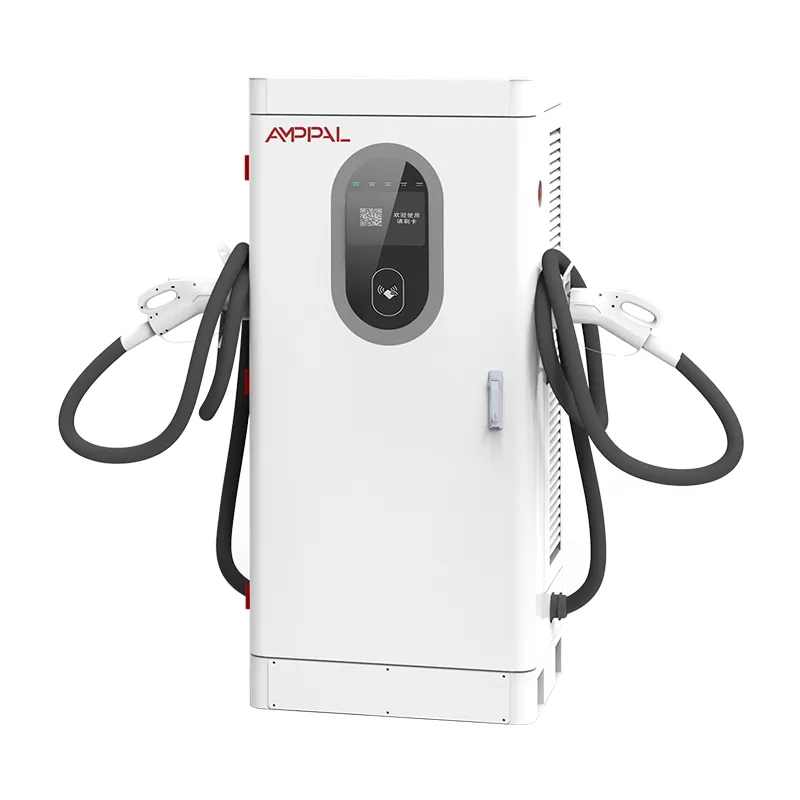

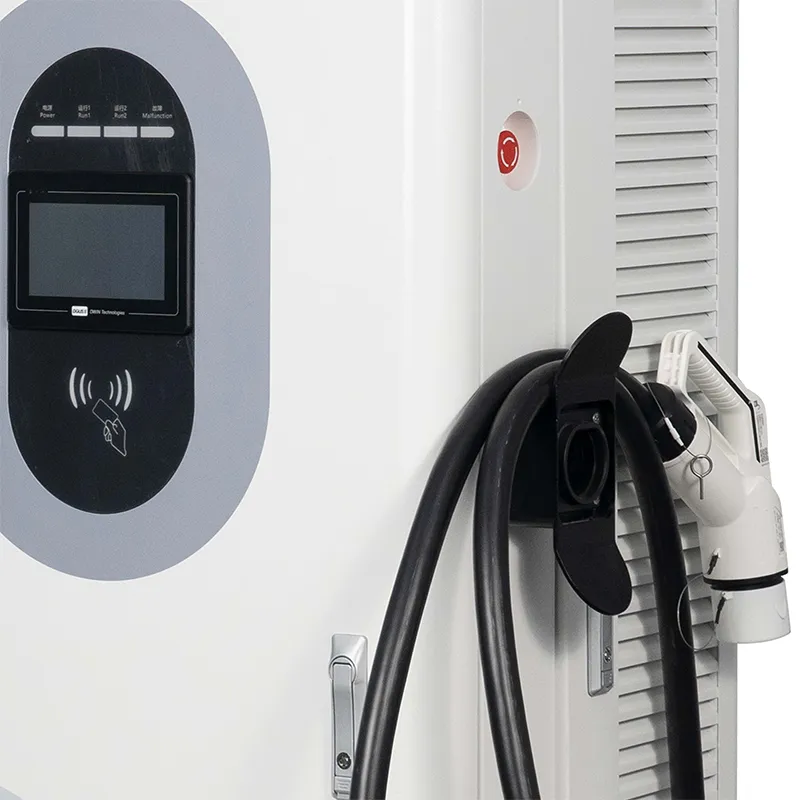

Pengisi daya cepat DC 180kW biasanya merupakan mesin termahal di lokasi kecil dan paling sedikit pengawasannya. AF-DC-180-Y-B-O-4-H adalah kabinet terintegrasi yang berdiri di lantai: modul daya, pengontrol, layar sentuh 7 inci, pembaca RFID, terminal kartu, dan dua senjata pengisi daya di dalam satu bodi 1620 × 750 × 560 mm. Baut ke pad, masukkan AC380V, dan itu berjalan tanpa ada yang melihat.

Harga pembelian mungkin sepertiga dari harga mesin ini selama delapan tahun. Sisanya adalah kerugian, waktu henti, dan kunjungan layanan, itulah sebabnya model ini menghabiskan anggaran tekniknya untuk deteksi kesalahan dan pemulihan jarak jauh. Tiga belas fungsi keselamatan, pelaporan alarm OCPP, dan model layanan yang dibangun berdasarkan waktu perbaikan. Pembelinya biasanya adalah operator armada dan pemilik lokasi yang tidak memiliki insinyur dalam daftar gaji, sehingga mesin harus menjelaskan masalahnya sendiri.

13 Fungsi Keamanan, dan Kegagalan yang Ditangkap Masing-masing

Setiap perlindungan dipetakan ke mode kegagalan tertentu, tidak dipasang sebagai kotak centang. Urutan kesalahan akan menimpa mesin:

Pemantauan isolasi mengawasi sisi DC terhadap kebocoran lambat ke tanah, kesalahan klasik pada kabel yang menua. Ini memberi peringatan pada ambang batas yang ditetapkan alih-alih menunggu waktu singkat.

Perlindungan terbalik polaritas memblokir keluaran jika pistol bertemu dengan pin terbalik, melindungi elektronik kendaraan dari koneksi yang ceroboh.

Shunt proteksi petir menyebabkan lonjakan pada input AC dan output DC, sebuah masalah nyata di daerah pedesaan yang terbuka.

Tegangan berlebih, tegangan rendah, dan kehilangan fasa AC memutus unit di luar 380V ±15%, sehingga pemadaman listrik dan pembengkakan jaringan tidak pernah mencapai modul daya.

Arus berlebih DC, hubung singkat, dan tegangan berlebih keluaran adalah tiga perjalanan terpisah, karena senjata yang rusak, modul yang rusak, dan kendaraan yang bermasalah masing-masing memerlukan reaksi yang berbeda.

Pematian suhu berlebih, pemantauan suhu senjata, deteksi kebocoran sisa, penghentian darurat, dan penutup yang terkunci melengkapi lapisan termal dan keselamatan manusia.

Spesifikasi Teknis

Lokasi Tempat Kabinet 180kW Mendapatkan Penghasilannya

Depo semalaman tanpa pengawasan dimana kegagalan pada jam 2 pagi berarti armada mati pada jam 6 pagi.

Banyak toko ritel dan restoran yang tutup pada malam hari tetapi masih memerlukan mesin untuk tetap online.

Lokasi pedesaan atau koridor di mana satu kunjungan layanan memerlukan biaya perjalanan sehari penuh.

Armada komersial kecil menjalankan van pengiriman dengan jadwal harian yang ketat.

Pasar dengan jaringan dukungan lokal yang tipis, dimana resolusi jarak jauh adalah satu-satunya pilihan cepat.

Dari Kesalahan hingga Perbaikan: Alur Kerja Diagnosis Jarak Jauh

Saat proteksi trip, kabinet menulis catatan kesalahan dengan stempel waktu, nomor seri modul, dan nilai terukur, lalu mengirimkannya ke platform Anda melalui OCPP 1.6j. Anda melihat kode kesalahan di dasbor - alarm isolasi, suhu berlebih pada konektor, penurunan jaringan - sebelum pengemudi berikutnya tiba.

Dua dari setiap tiga alarm yang kita lihat di lapangan bersifat self-healing atau salah: konektor berdebu melaporkan suhu tinggi satu kali, penurunan jaringan listrik terjadi di bawah tegangan selama dua detik. Oleh karena itu, alur kerjanya adalah: membaca kode, memeriksa voltase langsung dan nilai suhu di portal, lalu memutuskan antara reset jarak jauh dan kunjungan lokasi.

Jika pengaturan ulang jarak jauh menghapus kejadian tersebut, peristiwa tersebut akan tetap dicatat untuk catatan garansi dan asuransi. Jika tidak, kode tersebut memberi tahu teknisi laci mana yang harus dibuka; sebagian besar perbaikan mekanis adalah pertukaran konektor atau penggantian modul, keduanya dapat dilakukan dengan kunci pas 13 mm dan modul cadangan.

Tingkat keparahan alarm bertingkat di platform: peristiwa informasi dicatat secara diam-diam, sementara alarm isolasi dan suhu berlebih memicu SMS atau email ke teknisi jaga. Dengan begitu, masalah shift malam mendapat keputusan di pagi hari, bukan penemuan di sore hari.

Sertifikasi pada File dan Tes di Baliknya

Sertifikat CE, CB, TÜV, UL, dan CCC untuk model ini tersedia sebagai salinan berdasarkan permintaan.

13 fungsi keselamatan berada dalam kesesuaian EN IEC 61851-1:2019 dan 61851-23:2014.

Setiap batch menjalankan burn-in selama 48 jam pada suhu 40°C dengan output, efisiensi, dan komunikasi dicatat.

Lemari sampel dari setiap batch melewati ruang semprotan garam 96 jam.

Setiap trip perlindungan telah diuji fungsinya di pabrik, bukan hanya didokumentasikan.

Pemeriksaan kontinuitas potensi tinggi (hipot) dan grounding diulangi pada unit yang sudah jadi, dan hasilnya dilampirkan pada catatan serial.

Inside the Build: Delapan Langkah dari Lembaran Logam ke Peti

CNC meninju, membengkokkan dan memotong laser pada penutupnya, kemudian mengelas dan melapisi bubuk.

Sampel batch memasuki ruang penyemprotan garam 96 jam sementara produksi berlanjut.

Tahap input AC dan modul daya DC dibuat pada jalur terpisah dan tidak pernah tercampur.

Pemeriksaan masuk pada modul SiC, konektor, papan RFID dan terminal kartu.

Pengkabelan dengan terminal yang dikontrol torsi dan jalur QC visual di setiap sambungan.

Burn-in 48 jam pada keluaran logging 40°C, efisiensi dan stabilitas komunikasi.

Uji fungsi setiap trip proteksi, termasuk alarm isolasi paksa.

Pengepakan, pembuatan palet, dan laporan foto pra-pengiriman dengan nomor seri.

Panduan Ukuran: Ketika Kabinet 180kW Ini Bukan untuk Anda

Jika lokasi Anda hanya melayani mobil 400V dalam sesi 30 menit, 180kW adalah mesin yang lebih besar daripada yang dibenarkan oleh lalu lintas; unit 120kW dengan belanja modal lebih rendah menyelesaikan antrian yang sama. Dan jika Anda memerlukan pengisian daya kurang dari 30 menit untuk truk 800V, ini juga merupakan pilihan yang salah - beban kerja memerlukan pendingin cair.

AF-DC-180-Y-B-O-4-H cocok untuk lokasi dengan trafo 160-250 kVA yang tersedia dan keekonomian yang didorong oleh waktu aktif (uptime) dan bukan daya utama. Jika kepatuhan jaringan listrik atau metode pembayaran menjadi kekhawatiran utama Anda, model 80kW dan 60kW kami menggunakan platform kabinet yang sama.

Belilah mesin yang benar-benar dapat diumpankan oleh trafo Anda. Unit 180kW pada jaringan lemah yang tidak pernah menghasilkan lebih dari 100kW adalah sebuah lencana, bukan sebuah bisnis.

Mengapa Operator Memesan Langsung dari Pabrik

Pesanan percobaan diterima dari 1 unit untuk pasar baru; harga kontainer untuk 10+ unit.

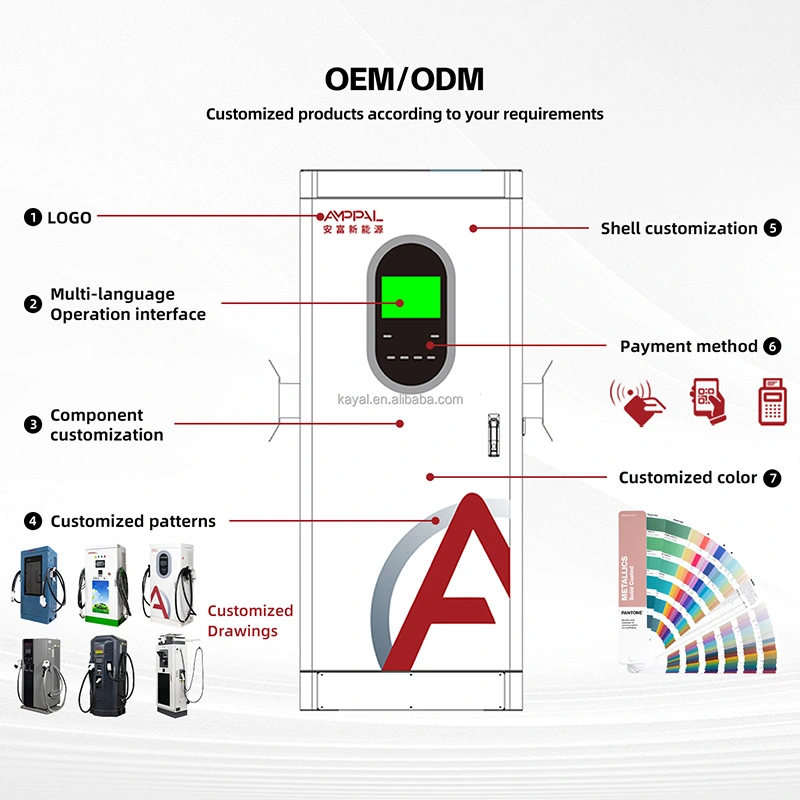

Pembuatan stok akan memakan waktu 15-20 hari kerja; Varian OEM menambahkan sekitar 7-10 hari.

Klaim garansi ditujukan kepada pembuatnya, bukan melalui jaringan reseller.

Harga modul cadangan disepakati pada saat pembelian, sehingga biaya perbaikan diketahui sebelumnya.

Dukungan jarak jauh berbahasa Inggris dengan akses ke platform OCPP Anda selama commissioning.

Dokumen Pengepakan, Pemuatan dan Pengiriman

Kabinet dikirimkan secara tegak dalam peti kayu lapis berukuran sekitar 1720 × 850 × 660 mm, dengan balok sudut busa dan kantong kelembapan. Mengangkat mata pada rangka memungkinkan forklift atau derek menggerakkan seluruh unit tanpa memiringkannya.

Rencana pemuatan dihitung dari dimensi peti per pesanan; empat lemari per kontainer berukuran 40 kaki adalah rencana standar yang umum, dipasang pada rel pengikat.

Daftar pengepakan ekspor, faktur komersial dan sertifikat menyertai pengiriman; salinan sertifikat asli dikirimkan secara terpisah.

Purna Jual: MTTR, Spare Kit dan Jangka Waktu 2 Tahun

Garansi standar dua tahun mencakup modul daya, pengontrol, HMI, konektor, dan terminal kartu; barang habis pakai seperti kabel dilindungi dari cacat produksi.

Suku cadang yang direkomendasikan untuk lokasi tanpa pengawasan: satu modul daya dan satu papan kontrol per empat lemari, dikirimkan bersama pesanan.

Waktu resolusi umum: reset jarak jauh sekitar 15 menit, pertukaran konektor sekitar 30, penggantian modul sekitar 45.

Teknisi dapat mengikuti sesi OCPP langsung dengan platform Anda selama diagnosis.

Pembaruan firmware dilakukan melalui jaringan, sehingga perbaikan dapat dilakukan tanpa perlu mengunjunginya.

Pemeriksaan pencegahan setengah tahunan - filter, pemeriksaan ulang torsi, keausan konektor - merupakan bagian dari rencana pemeliharaan yang direkomendasikan.

Instalasi dan Pemeliharaan: Salah vs Benar

Salah: meletakkan kabinet di atas tanah kosong. Kanan: bantalan beton 150 mm, baut jangkar, dan drainase yang miring menjauhi pintu.

Salah: mengubur kabel listrik dan komunikasi hingga lepas. Kanan: saluran terpisah dengan tali tarik untuk penggantian nanti.

Salah: mengabaikan pemeriksaan filter udara setiap triwulan. Kanan: membersihkan atau mengganti filter sebelum musim panas, bukan setelah perjalanan.

Salah: memperlakukan alarm insulasi sebagai peringatan ringan. Kanan: mengisolasi pistol, mencatat pembacaan, dan memeriksa kelembapan konektor terlebih dahulu.

Salah: menukar modul saat kabinet aktif. Kanan: lockout, konfirmasikan LED standby, lalu masukkan cadangannya.

Tiga Operator Berbicara Tentang Menjaga Unit 180kW Tetap Online

Seorang operator logistik di UEA menjalankan empat unit di depo gurun pasir yang tidak dijaga. Debu adalah musuh sebenarnya: alarm isolasi muncul dua kali sebulan di musim panas, dan pengaturan ulang jarak jauh menangani sebagian besar alarm tersebut sebelum shift jam 6 pagi. Keluhannya jujur ​​- layar sentuhnya silau saat terkena sinar matahari langsung, sehingga HMI sulit terbaca di siang hari.

Jaringan stasiun bahan bakar di Kazakhstan melaporkan adanya alarm kehilangan fasa setiap beberapa minggu selama musim dingin. Jaringan listrik lokal turun sebentar, kabinet mencatatnya, dan tren dasbor membuat kesalahan operator jaringan terlihat dalam waktu seminggu. Tidak diperlukan kunjungan lapangan.

Sebuah mal ritel di Meksiko memasang alarm suhu konektor pada hari 40°C. Membersihkan kontak dan menukar satu senjata usang menyelesaikannya; senjata cadangan sudah sampai dengan pesanan awal, jadi perbaikannya memakan waktu satu jam.

FAQ: Menjalankan Situs 180kW Tanpa Pengawasan

Q: Apa yang terjadi jika unit trip pada jam 2 pagi?

J: Kesalahan dicatat dan dikirim ke platform Anda melalui OCPP; pengaturan ulang jarak jauh dari portal memulihkan sebagian besar peristiwa.

T: Bagaimana cara membaca kode kesalahan?

J: Pada log peristiwa layar 7 inci atau di platform Anda; setiap kode dipetakan ke bagian manual servis, dan nilai langsung ditampilkan di sebelah kode.

T: MTTR apa yang harus saya rencanakan?

J: Sekitar 15 menit untuk reset jarak jauh dan 45 menit untuk pertukaran modul di lokasi.

Q: Apakah alarm isolasi selalu membutuhkan teknisi?

J: Tidak. Periksa kelembapan dan kotoran konektor terlebih dahulu; paling jelas setelah dibersihkan dan disetel ulang. Hanya alarm yang terus-menerus atau berulang-ulang yang perlu diwaspadai.

T: Bisakah satu orang mengganti modul daya?

J: Ya. Modul bergaya laci meluncur keluar setelah dimatikan; manual mencakupnya dalam sekitar dua halaman.

Q: Suku cadang apa yang harus saya pegang?

J: Satu modul daya dan satu papan kontrol per empat kabinet adalah rekomendasi kami yang biasa.

Q: Apakah garansi mencakup kerusakan akibat petir?

J: Peristiwa lonjakan diperiksa kasus per kasus; arester surja yang dapat diganti adalah bagian lapangan standar.

T: Bisakah 180kW terus mengisi daya tanpa internet?

J: Ya. Pengisian berlanjut secara offline dan transaksi disimpan dan dikirim ketika tautan kembali.
