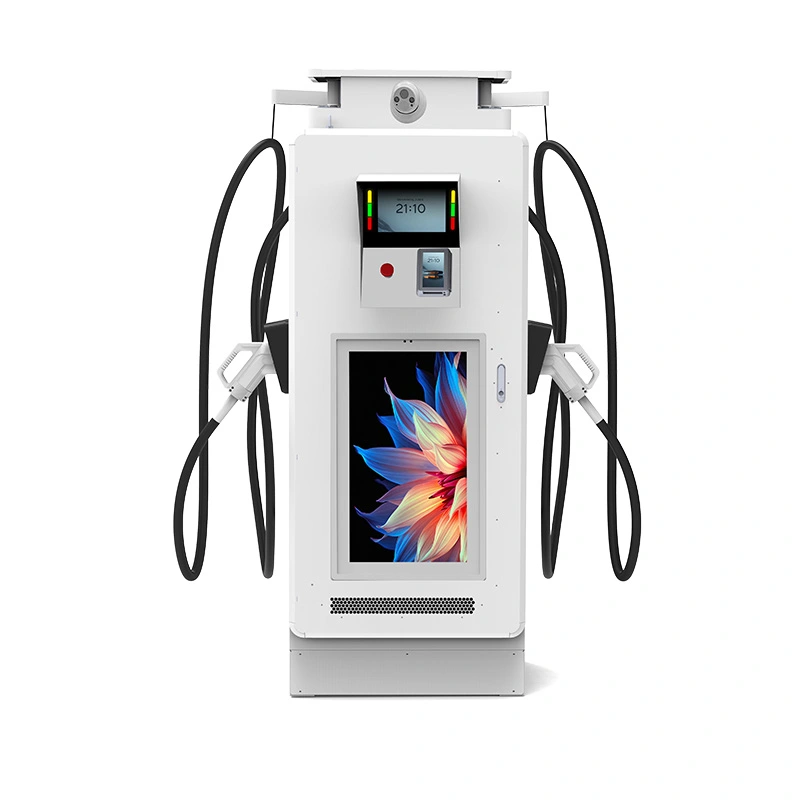

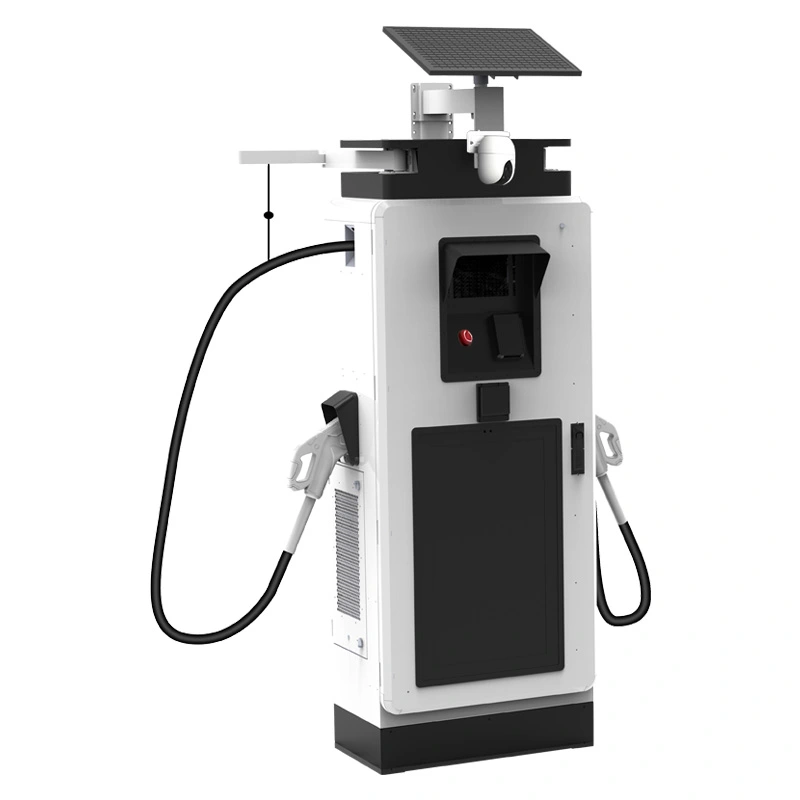

Pengisi Daya DC EV Komersial 120kW dengan Tampilan Digital untuk Stasiun Umum

Dibangun untuk Panel 480V: Pengisi Daya 120kW untuk Situs Komersial Amerika Utara

Bangunan komersial di Amerika Utara menggunakan kabel 480V tiga fase, dan pengisi daya yang mengabaikan fakta tersebut akan menghasilkan trafo yang tidak mengeluarkan biaya apa pun. AF-DC-120-Y-B-M-4-H menggunakan AC480V±10% pada 45-65Hz secara langsung, sehingga sebagian besar lokasi ritel, industri, dan penggunaan campuran di AS dan Kanada dapat menyalurkannya dari panel yang ada tanpa menambahkan trafo step-down.

Ini juga membatasi kebisingan pada 60dB — kira-kira 5dB di bawah kabinet DC pada umumnya — yang penting di jalur properti, lahan yang berdekatan dengan apartemen, dan kawasan komersial yang beroperasi sepanjang malam. Layar 32 inci 1920×1080 pada fasia menangani konten media atau merek Anda, namun kisah kelistrikanlah yang membuat model ini berbeda.

Efisiensi puncak berada pada 95%, casingnya IP54, dan output CCS1 mencakup 0-250A. Ini adalah mesin 120kW yang mudah untuk mengatakan ya di pintu masuk layanan, dan layar membayar sebagian pemasangan seiring waktu.

Mengapa Input 480V dan Plafon 60 dB Penting di Jalur Properti

Tidak ada trafo step-down: layanan 480V mengalirkan listrik ke unit secara langsung, menghemat biaya, ruang lantai, dan hilangnya tahap konversi tambahan.

Input frekuensi lebar 45-65Hz menoleransi jaringan utilitas dan daya generator yang lebih lemah selama tahap konstruksi, yang merupakan keuntungan nyata di lokasi dengan pasokan yang tidak stabil.

Langit-langit 60dB — setara dengan tingkat percakapan normal — membuat tetangga dan staf shift malam tetap nyaman.

Kecepatan kipas mengikuti beban dan suhu, bukan bekerja dengan kecepatan penuh dari plug-in, yang mengurangi kebisingan dan energi yang terbuang selama siklus 24 jam.

Penurunan daya termal melindungi perangkat elektronik dalam panas 50°C sementara peringkat 120kW tetap berlaku dalam kondisi normal.

Layar 32 inci masih berfungsi sebagai media — iklan, info stasiun, atau lingkaran merek Anda — melalui portal konten jarak jauh yang sama.

Spesifikasi Teknis

Spesifikasi pabrik AF-DC-120-Y-B-M-4-H persis seperti yang dikirimkan.

Situs yang Membutuhkan Visibilitas Keras dan Malam yang Tenang

Pengembangan serba guna: ritel di permukaan jalan dengan apartemen di atasnya — pengisi daya berfungsi sepanjang malam tanpa menimbulkan keluhan kebisingan.

Jaringan ritel AS dan Kanada: Panel 480V sudah tersedia di lokasi, sehingga unit ini akan disertakan dalam layanan yang sudah ada.

Garasi parkir kantor dan hotel: sesi 20–40 menit dengan daya 120kW terhenti sepanjang hari kerja.

Lahan kota di dekat blok perumahan: layar redup dan langit-langit 60dB menjaga lokasi tetap ramah lingkungan bahkan pada sesi semalaman.

Depot armada pada layanan industri 480V: satu panel memberi daya pada pengisi daya dan peralatan toko yang ada.

Pusat konvensi dan tempat acara: layar tersebut membawa pesan sponsor selama pertunjukan, dan 120kW memutar mobil di antara sesi.

Bagaimana Mesin Mengubah 480V ke DC — Tanpa Dengungan

Tahap input memperbaiki tiga fase AC480V ke bus DC perantara, kemudian konverter frekuensi tinggi menurunkan daya ke tegangan yang diminta kendaraan. Modul peralihan celah pita lebar adalah alasan unit ini mempertahankan efisiensi puncak 95% pada tegangan masukan ini, yang lebih sulit daripada kedengarannya — tegangan masukan yang lebih tinggi memperketat margin peralihan.

Kisah kebisingan adalah tentang pendinginan, bukan konversi. Kipas dikontrol suhunya dan sering bekerja dengan kecepatan parsial; hanya beban berat yang berkelanjutan yang mendorongnya menuju rpm penuh. Itulah perbedaan praktis antara unit 60dB dan kabinet 65dB yang umum di kelas ini.

OCPP 1.6/2.0 membawa data sesi, diagnostik jarak jauh, dan pembaruan firmware, sementara layar menjalankan umpan kontennya sendiri. Kedua sistem melaporkan ke dalam satu rekaman stasiun di backend Anda.

Pengujian yang Mendukung Klaim 60 dB dan Tanda Keamanan Listrik

Tekanan suara diukur pada jarak 1 meter dari kabinet dengan beban penuh dan dicatat dalam laporan pengujian unit, sehingga angka 60dB dapat diverifikasi, bukan perkiraan brosur.

Persetujuan tipe CE dan TUV mencakup seluruh unit; Laporan kelistrikan UL dan CB tersedia untuk file ekspor.

Pengujian semprotan garam selama 96 jam pada casing dan segel bezel layar.

Uji insulasi dan lonjakan arus pada tahap masukan AC480V pada pita 45-65Hz penuh.

Pembakaran beban penuh selama 48 jam mencatat kebisingan, suhu, dan pembacaan listrik berdasarkan nomor seri.

Modul diberi peringkat -30°C hingga +55°C; unit lengkap ditentukan untuk -25°C hingga +50°C.

Dari Coil ke Crate: Membuat Kabinet Siap 480V

Langkah 1. Kumparan baja dipotong dengan laser dan dilas dengan robot pada jalur FANUC.

Langkah 2. Rem tekan TRUMPF membentuk panel; lapisan bedak dan perawatan menyusul.

Langkah 3. Tahap masukan 480V — kontaktor dan penahan lonjakan arus — dihubungkan pada saluran AC dengan kontrol torsi.

Langkah 4. Modul penyearah dan sub-rakitan display dipasang pada saluran DC.

Langkah 5. Unit pendingin, kipas, saluran, dan sensor suhu dipasang dan disegel.

Langkah 6. Pengujian beban penuh pada 120kW mencatat efisiensi, faktor daya, dan kebisingan per unit.

Langkah 7. Siklus pembakaran 48 jam sesi pengisian daya dan pemutaran layar secara bersamaan.

Langkah 8. Inspeksi akhir dan peti; pabrik tersebut telah mengirimkan lebih dari satu juta unit hingga tahun 2024.

Mencocokkan Unit Tampilan 120kW dengan Pintu Masuk Layanan Anda

Tentukan unit ini ketika situs Anda berada di Amerika Utara dengan layanan komersial 480V, atau di pasar mana pun yang menjalankan 480V tiga fase. 120kW adalah kelas menengah yang praktis: pengisian penuh untuk sebagian besar kendaraan listrik penumpang dalam waktu 25–45 menit, tanpa memenuhi kebutuhan kabinet yang berkapasitas 160kW lebih. Ini juga memberi Anda aliran pendapatan kedua melalui layar tanpa mempersulit pemasangan listrik.

Jangan membelinya untuk situs yang hanya memiliki layanan 208V atau 230/400V. Varian input ini ditetapkan pada 480V, dan menambahkan trafo tidak akan menyelesaikan masalah — tanyakan kepada kami varian 380V apakah itu jaringan Anda.

Dan jika lokasi tersebut memiliki kamar tidur tepat di atas halaman depan, anggarkan anggaran secara realistis: bahkan 60 dB pun terdengar di dalam ruangan pada malam hari. Rencanakan penghalang suara atau jadwal pemadaman listrik pada malam hari sebelum tetangga mengajukan keluhan pertama.

Apa yang Ditawarkan AMPPAL Yang Tidak Diberikan Distributor Lokal

Penetapan harga langsung pabrik dari Yueqing, dengan sertifikat CE, TUV, UL, dan CB dalam paket penawaran.

Pengiriman 15–20 hari kerja setelah persetujuan gambar; MOQ dari satu wadah.

OEM/ODM: merek Anda di kabinet dan di layar boot tampilan.

Kami sendiri yang mengoperasikan 200+ stasiun, sehingga umpan balik teknis dari lapangan kembali ke desain.

Garansi 2 tahun dengan panel dan modul cadangan dikirimkan secara silang dalam waktu 5 hari kerja.

Pengepakan dan Pengiriman Unit 120kW untuk Lokasi Kerja AS

Kabinet dikirimkan secara tegak dalam peti berbingkai baja berukuran bodi 1800 × 750 × 690 mm. Layarnya ditutup dengan busa dan kayu lapis, dan rakitan CCS1 berada dalam kotak bagian dalam yang empuk.

Peti memiliki kantong garpu dan empat titik angkat; rencana peti disertakan dengan kutipan sehingga pengirim barang Anda dapat merencanakan truk dari pelabuhan ke lokasi. Unit ini bergerak tegak sepanjang waktu, sehingga menjaga bar bus internal dan segel layar tetap utuh.

Persyaratannya adalah FOB Ningbo atau CIF ke pelabuhan AS atau Kanada. Faktur, daftar pengepakan, bill of lading, surat keterangan asal, dan laporan pengujian diterbitkan dalam waktu 3 hari kerja setelah pemuatan.

Garansi, Suku Cadang, dan Dukungan Setelah Unit Mendarat

Garansi standar 2 tahun mencakup modul, pengontrol, tampilan, dan pendingin.

Modul dan panel daya cadangan tersedia; pertukaran lintas kapal dalam waktu 5 hari kerja.

Diagnostik OCPP jarak jauh untuk kesalahan, firmware, dan perilaku kipas.

Mengaktifkan dukungan melalui panggilan video untuk pemasang pertama kali.

Daftar periksa pemeliharaan triwulanan yang mencakup filter, kipas, dan pemeriksaan torsi.

Catatan Pemasangan untuk Lokasi 480V dan Lingkungan Penggunaan Campuran

Salah: memberi daya pada unit dari panel 208V dan mengharapkan daya penuh. Kanan: sediakan AC480V±10% tiga fase di pintu masuk layanan.

Salah: dengan asumsi unit hanya 50Hz. Benar: ia menerima 45-65Hz, tetapi konfirmasikan frekuensi lokal pada papan nama sebelum memberi energi.

Salah: menempatkan kabinet menempel ke dinding dengan kipas angin menghadap ke sudut. Kanan: pertahankan jarak bebas yang ditunjukkan dalam manual pemasangan sehingga kontrol kipas berfungsi sesuai desain.

Salah: memaksa kipas angin berkecepatan tinggi setelah hari yang panas. Benar: biarkan pengontrol menurunkannya; kecepatan yang dipaksakan hanya membuang-buang tenaga dan menambah kebisingan.

Salah: mengabaikan keseimbangan fase pada layanan bersama. Kanan: minta teknisi listrik memverifikasi pemuatan di tiga fase sebelum dioperasikan.

Masukan dari Operator yang Peduli Tentang Desibel

Seorang kontraktor di Houston, Texas, AS memasang dua unit di sebuah plaza ritel pada awal tahun 2025. Kekhawatiran utama manajer properti adalah kebisingan dari blok apartemen sebelah; setelah tiga bulan, satu-satunya keluhan yang dicatat adalah kecerahan layar pada jam 11 malam, yang ditetapkan oleh jadwal malam pada minggu yang sama. Sisi pengisian daya tidak memerlukan panggilan layanan sejak itu.

Seorang pemilik pusat perbelanjaan di Toronto, Kanada menyalurkan listrik ke unit-unit tersebut dari panel 480V mal dan menghemat biaya transformator sepenuhnya. Teknisi listrik mengkonfirmasi pembebanan fase pada saat commissioning; satu-satunya keluhan mereka adalah templat tampilan memerlukan waktu untuk dipelajari, sementara sisi pengisian daya telah berfungsi dengan baik selama delapan bulan.

Seorang pengembang di Seattle, AS menempatkan unitnya di garasi serba guna di mana penyewa ritel menginginkan layar iklannya. Penyewa melaporkan batas atas 60dB tertahan dalam studi kebisingan mereka dan sekarang merencanakan unit untuk dua properti lagi; keluhan kecilnya adalah kabel CCS1 terasa lebih kaku di musim dingin daripada yang diperkirakan, ini masalah jaket kabel, bukan kesalahan pengisi daya.

FAQ: Input 480V, Batas Kebisingan, dan Output 120kW

T: Dapatkah unit ini beroperasi dengan daya Eropa 380V?

A: Tidak, varian ini ditetapkan pada AC480V±10%. Mintalah versi 380V jika jaringan Anda 230/400V.

T: Seberapa keras sebenarnya 60dB?

A: Tentang tingkat percakapan normal, diukur pada jarak 1 meter dari kabinet dalam keadaan terisi penuh.

T: Apakah kebisingan semakin parah di malam hari?

J: Hanya jika beban dan panas memerlukannya; kecepatan kipas mengikuti suhu, bukan jam.

T: Berapa ukuran pengumpan yang dibutuhkan unit 120kW pada 480V?

A: Sekitar 150A per fase pada beban penuh sebelum margin; teknisi Anda harus mengukur pemutus dengan ruang kepala untuk lonjakan dan penambahan di masa mendatang.

T: Apakah layar 32 inci menambah kebisingan?

J: Tidak, panel didinginkan secara pasif dan benar-benar senyap setiap saat.

T: Apakah diperlukan trafo?

J: Tidak jika situs Anda memiliki 480V tiga fase; unit ini dirancang untuk terhubung langsung ke layanan tersebut.

T: Apa saja yang tercakup dalam garansi?

A: Standar 2 tahun, mencakup tahap daya, layar, dan sistem pendingin.

T: Bisakah kami memasangnya di Kanada?

J: Ya, 480V merupakan standar di sana, dan dokumen sertifikasi dikirimkan bersama unit.
