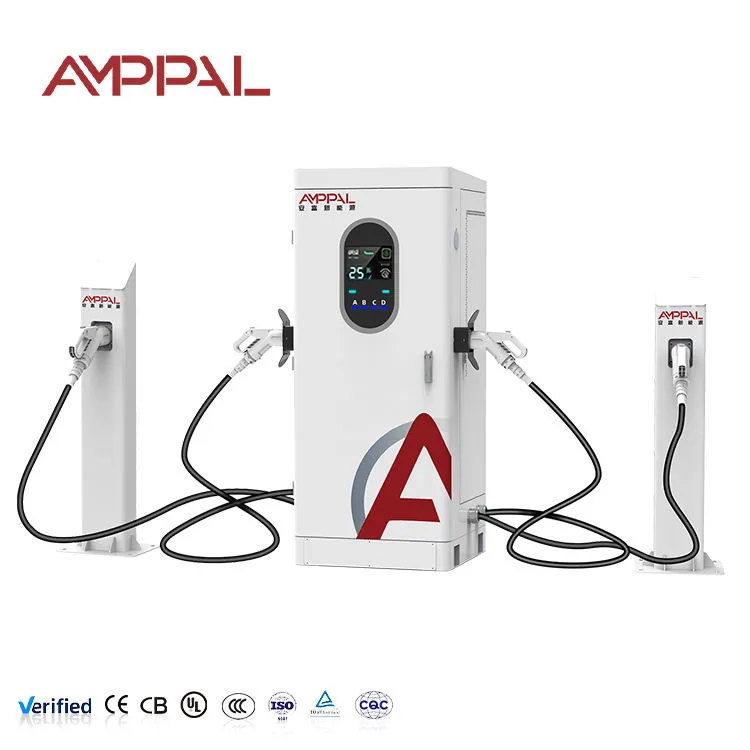

Stasiun Pengisian EV Ultra-Fast Multi-Gun 360kW untuk Hub Pengisian Jalan Raya

Apa yang Diminta Kabinet 360kW dari Lokasi di Sekitarnya

Sebelum kabel pertama ditarik, kabinet 360kW memaksa pemilik lokasi untuk menjawab pertanyaan yang dihindari sebagian besar pemasang: dari mana datangnya energi pada beban penuh? AF-DC-360-Y-D-Z-4-H adalah pengisi daya DC terintegrasi empat senjata yang menarik hingga 360kW dari satu umpan AC380V dan mendistribusikannya ke seluruh posisi A/B/C/D. Di atas kertas itu adalah pengisi daya; dalam praktiknya ini adalah gardu induk kecil dengan layar sentuh. Kabinet akan dengan senang hati meminta masukan penuh – pertanyaannya adalah apakah trafo, feeder, dan struktur tarif Anda dapat menerima dampaknya tanpa drama.

Itulah sebabnya halaman ini ditulis untuk insinyur proyek dan pemilik lokasi, bukan hanya pengadaan: kapasitas input, biaya permintaan, perilaku termal pada output penuh empat senjata, dan peran pita lampu LED dalam banyak hal. Lakukan keempat hal ini dengan benar dan kabinetnya akan sangat dapat diandalkan. Jika mereka salah, maka setiap tagihan bulanan adalah kejutan.

Keputusan Desain yang Penting pada Beban Penuh Empat Senjata

Daya 360kW penuh dapat dicapai namun jarang terjadi: pada batas maksimum 250A, sebuah mobil berkekuatan 800V memerlukan daya hingga 200kW; kumpulan penuh muncul ketika beberapa kendaraan 800V mengisi daya secara bersamaan — dirancang untuk rata-rata, bukan nomor pemasaran.

Manajemen beban OCPP 1.6/2.0 membatasi total penarikan dari backend, sehingga kabinet dapat hidup dengan daya yang lebih kecil dari 360kW.

Ramah penyimpanan: kabinet dapat berfungsi dengan baik dengan buffer baterai — isi daya buffer di luar jam sibuk, biarkan kabinet berfungsi di pagi hari, kurangi biaya permintaan.

Penurunan daya dipublikasikan, bukan ditemukan: kurva termal menyatakan berapa output yang dapat dipertahankan pada suhu ambien 50C dengan keempat senjata dalam keadaan panas.

Pita lampu LED berfungsi ganda sebagai penanda di malam hari: status warna (idle/charging/fault) terbaca dari jarak 30 meter, sehingga pengemudi berhenti berputar-putar.

Pengukuran per senjata dan telemetri OCPP penuh mendukung sistem manajemen energi di mana operator pusat berada.

Spesifikasi Teknis

Dimana Kabinet 360kW Miliknya (dan Dimana Tidak)

Plaza layanan jalan raya dengan anggaran trafo nyata dan lalu lintas 24 jam.

Pusat armada kota yang mengalirkan listrik ke puluhan kendaraan dalam semalam, dengan tenaga surya atau tempat penyimpanan di lokasi.

Titik logistik dan perpindahan barang tempat truk dan van tiba secara bergelombang.

Halaman depan bandara dan terminal bus dengan waktu tinggal yang lama dan throughput yang tinggi.

Tidak untuk lokasi dengan input yang tersedia di bawah 250kW — kabinet jujur ​​mengenai apa yang dibutuhkannya, dan seharusnya lokasi tersebut juga demikian.

Strategi Termal dan Penurunan Daya Di Bawah Output Penuh

Kabinet menarik 360kW hanya jika lokasi memungkinkan dan kendaraan memintanya. Di dalam, udara paksa mendinginkan modul daya, dengan saluran masuk berada di sisi berventilasi; pengontrol memantau suhu modul secara terus-menerus dan memangkas keluaran sepanjang kurva penurunan daya yang dipublikasikan sebelum terjadi trip. Suatu siang yang panas di bulan Agustus dengan suhu 50C mungkin akan menyebabkan produksi dibatasi di bawah nominal – perdagangan yang disengaja, bukan kegagalan.

Di sisi jaringan, aritmatikanya sangat mudah: 360kW pada umpan tiga fase 380V berarti sekitar 550A arus saluran pada beban penuh, yang menentukan pemutus, penampang kabel, dan ruang kepala transformator Anda. Sebagian besar lokasi hub menyalurkan kabinet dari trafo 400-500kVA atau membagi lokasi menjadi dua saluran. Manajemen beban OCPP juga dapat membatasi kabinet pada, katakanlah, 300kW selama masa puncak utilitas sementara penyangga baterai menutupi sisanya – kabinet memperlakukan batas tersebut sebagai total baru dan membaginya di antara senjata-senjata yang sibuk.

Pita LED berhasil bertahan pada skala ini. Di halaman depan yang gelap dan sibuk, warna dan pola kedipannya memberi tahu pengemudi dari jarak 30 meter senjata mana yang bebas, mana yang sedang diisi, mana yang salah. Lebih sedikit putaran berputar berarti antrian lebih pendek, dan data OCPP per senjata memungkinkan Anda memeriksa efek pita pada throughput setelah satu bulan.

Jejak Sertifikasi pada Kabinet Skala Hub

Pengujian tipe kabinet penuh: EMC, ketahanan dielektrik, pembumian pelindung — file yang akan dibuka oleh teknisi operator jaringan Anda.

Semprotan garam selama 96 jam pada kandang dan senjata; situs-situs pusat pesisir menanggapi hal ini dengan serius.

Perendaman termal 50C dengan data penurunan daya dipublikasikan di sampingnya.

Verifikasi masuknya IP54 pada segel dan kelenjar.

Arus CE, TUV, UL, CB, CCC, ditambah catatan pengujian bawaan berseri per unit.

Panduan Pabrik: Tempat Kabinet 360kW Dibangun

1. Pemotongan laser TRUMPF dan pembengkokan CNC di Yueqing; pelapisan bubuk dengan pengambilan sampel semprotan garam batch.

2. PCBA pada jalur DC khusus, terpisah dari rakitan AC.

3. Busbar yang dikontrol torsi dan integrasi modul daya — pada 360kW, sambungan yang longgar dapat menimbulkan risiko kebakaran, sehingga setiap sambungan dicatat.

4. Pengkabelan empat senjata dengan kontaktor dan pengukuran per posisi.

5. Flash firmware dan jabat tangan OCPP terhadap backend pengujian, termasuk skrip manajemen beban.

6. Burn-in beban penuh pada bank resistor dengan log per unit.

7. QC akhir dan serialisasi.

8. Pengepakan — waktu tunggu standar adalah 15-20 hari kerja, dan lini kapasitas tahunan 1 juta+ unit menjaga pesanan dalam jumlah besar sesuai jadwal.

Memilih Kabinet Hub: Daya, Jaringan, dan Segala Sesuatu di Antaranya

Mulailah dengan grid, bukan kabinet. Tanyakan apa yang dapat diberikan oleh koneksi Anda secara terus-menerus, bukan apa yang dapat bertahan selama satu menit. Jika jawabannya di bawah 300kW, kabinet 360kW harus dijalankan dengan pembatasan atau penyimpanan OCPP — atau Anda harus memperkecil ukurannya menjadi 240kW dan kemudian menggunakan uang yang dihemat untuk unit kedua.

Dimana kabinet ini adalah jawaban yang salah: sebuah situs yang melihat satu kendaraan pada satu waktu tidak memerlukan empat senjata; sebuah situs tanpa jalur peningkatan trafo tidak dapat menghostingnya dengan jujur; dan situs yang tarifnya dapat memenuhi permintaan simultan yang tinggi memerlukan rencana penyimpanan dan pembatasan yang ditandatangani sebelum pembelian, bukan setelah tagihan pertama.

Catatan Pengadaan untuk Proyek Hub Besar

Proyek hub hidup atau mati berdasarkan dokumentasi: sertifikat CE, TUV, UL, CB, CCC ditambah catatan pengujian berseri dikirimkan bersama pesanan, dan meja ekspor kami menyiapkan kumpulan dokumen lengkap untuk 40+ negara.

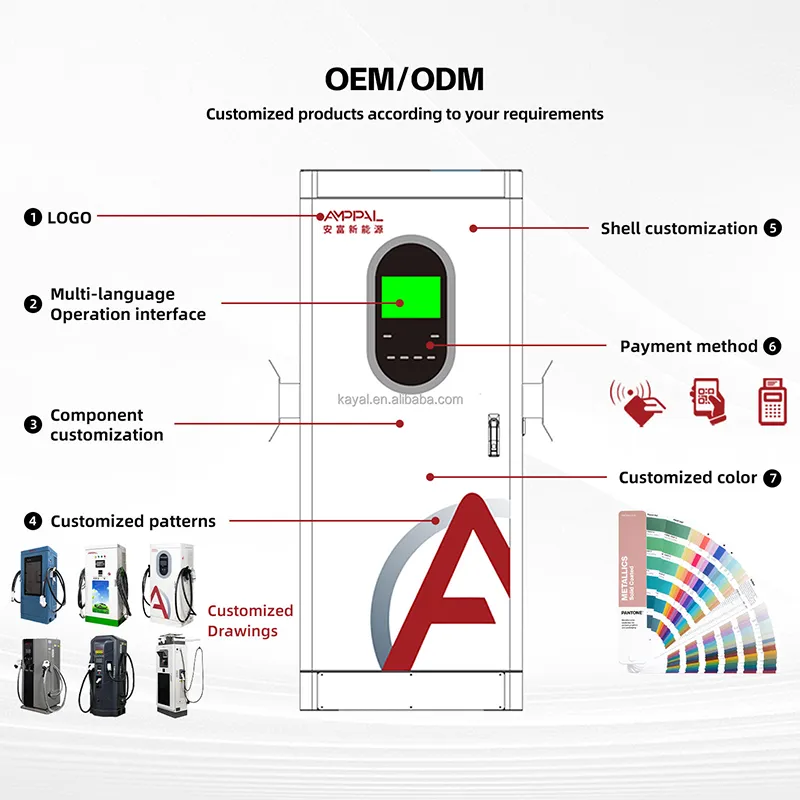

OEM/ODM pada skala hub: corak perusahaan, penamaan backend, konfigurasi konektor per posisi (CCS1/CCS2/GB/T/CHAdeMO/NACS) pada waktu pemesanan.

Waktu tunggu 15-20 hari kerja dengan slot produksi untuk pesanan multi-unit; Ketentuan MOQ per model dalam kutipan.

Pabrik adalah operatornya: 200+ stasiun dijalankan oleh tim kami sendiri dan 500 unit berpendingin cairan yang dipasok untuk proyek hidrogen ramah lingkungan NEOM Saudi — referensi skala hub, bukan hanya data laboratorium.

Spesialis "raksasa kecil" beranggotakan 260 orang yang didirikan pada tahun 2014 di Yueqing, mengekspor ke lebih dari 40 negara — satu pabrik, satu pemilik yang bertanggung jawab.

Perencanaan Pengangkutan untuk Peluncuran Skala Hub

Setiap kabinet dikirimkan secara tegak dalam peti kayu berukuran hampir 2,0 x 0,95 x 1,0 m dengan kompartemen senjata yang dipotong busa; berat kotor dan dimensi peti ada di daftar pengepakan sebelum pengiriman. Peluncuran hub dari beberapa kabinet berbagi satu slot produksi dan satu jendela pengiriman.

Penyimpanan kontainer dikonfirmasi per pesanan — enam peti berturut-turut per 40 kaki HQ berdasarkan rencana standar kami, diperiksa ulang terhadap dimensi sebenarnya setiap saat. Modul cadangan dan perlengkapan senjata ditempatkan dalam wadah yang sama untuk menjaga komponen-komponen yang digunakan tetap bersatu.

Persyaratan perdagangan FOB, CIF, CFR atau DDP dari Yueqing dengan dokumen ekspor lengkap. Untuk proyek hub kami juga menyediakan berkas instalasi: diagram pengkabelan, gambar pondasi dan panduan konfigurasi manajemen beban.

Struktur Dukungan untuk Operator Hub

Dua tahun per kabinet. Pada skala hub, kami menyarankan untuk menyimpan satu modul cadangan dan satu rakitan senjata di lokasi daripada menunggu pengiriman.

Pengiriman suku cadang yang ditebar dalam waktu 48 jam dari Zhejiang saat suku cadang di lokasi sudah digunakan.

Diagnostik OCPP jarak jauh dan dukungan firmware; skrip manajemen beban disesuaikan dengan teknisi kami.

Jendela perawatan triwulanan: pembersihan filter, torsi ulang busbar, keempat kontak senjata diperiksa.

Menugaskan pengawasan melalui panggilan video, ditambah dokumen serah terima operasi untuk staf shift Anda.

Aturan Pengoperasian Tingkat Lokasi untuk 360kW

Salah: membiarkan kabinet menerapkan tarif tanpa batas dengan tuntutan permintaan yang brutal. Kanan: menetapkan batas beban OCPP per jangka waktu — energi datang lebih lambat, tagihan menyusut.

Salah: menghalangi sisi intake dengan papan petunjuk atau tiang penyangga. Kanan: ruang kosong 40 cm dan pemeriksaan filter bulanan; aliran udara adalah sistem pendingin.

Salah: mengharapkan 360kW penuh pada suhu 50C. Kanan: membaca kurva penurunan peringkat di manual dan memberi tahu tim lokasi apa yang sebenarnya dihasilkan oleh August.

Salah: parkir modul cadangan di tempat yang lembap. Kanan: menyimpan suku cadang di dalam ruangan; modul lembab yang dipasang beberapa bulan kemudian gagal lebih awal dan menyalahkan pengisi daya.

Salah: menggunakan warna pita LED sebagai hiasan. Kanan: menstandardisasi arti warna pada papan petunjuk lokasi sehingga pengemudi malam dapat langsung membacanya.

Catatan Operator Dari Hub High-Throughput

Operator plaza layanan jalan raya di Arab Saudi memasangkan kabinet dengan penyangga baterai dan tenaga surya di atap. Pada musim puncak, buffer membawa arus pagi sementara jaringan listrik tetap berada di bawah batasnya; dia memuji manajemen beban OCPP karena menjaga tagihan permintaan tetap datar. Keluhannya: pada suhu 50C, kabinet mengalami penurunan suhu lebih awal dari perkiraannya — kurva manualnya tepat, namun dia berharap penjualan bisa memimpin.

Sebuah pusat logistik di Jerman menjalankan truk dan van melalui dua lemari. Pita LED mengurangi putaran waktu malam secara signifikan — pengemudi mengarah ke bilah hijau alih-alih membaca layar. Masalah kecil: peti kontainer pertama tidak memiliki lubang pengangkat, sehingga krunya memasang tali pengikat; kami menambahkan perhatian pada pengiriman selanjutnya.

Sebuah depo kota di Turki mengintegrasikan kabinet dengan sistem manajemen energinya; Data OCPP per senjata kini memuat laporan biaya armada bulanan. Keluhan kecilnya: pembaruan firmware memerlukan masa pemeliharaan, yang harus direncanakan oleh depot 24 jam — penjadwalan pembaruan jarak jauh ada dalam peta jalan kami.

FAQ Hub & Jaringan

T: Trafo apa yang saya perlukan untuk kabinet 360kW?

J: Rencanakan arus saluran beban penuh sekitar 550A pada umpan 380V; sebagian besar lokasi menggunakan trafo 400-500kVA atau dibagi menjadi dua feed. Konfirmasikan voltase dan kode lokal sebelum memesan.

T: Dapatkah kabinet dijalankan dengan koneksi yang lebih kecil?

J: Ya — Manajemen beban OCPP membatasi total penarikan dari backend, sehingga kabinet dapat beroperasi dengan, katakanlah, tunjangan 250kW dengan melakukan pembatasan pada saat puncak. Anda membeli kabinet lengkap dan mengembangkan kisi-kisinya nanti.

T: Bagaimana cara penyimpanan dipasangkan dengan kabinet ini?

J: Isi daya baterai di luar jam sibuk, kosongkan baterai saat sibuk di pagi hari, dan biarkan tutup kabinet menjaga daya listrik di bawah ambang batas permintaan-pengisian. Teknisi kami akan meninjau skema kontrol dengan integrator Anda.

T: Apakah keluaran penuh empat senjata membuat kabinet terlalu panas?

J: Pengontrol memangkas sepanjang kurva penurunan daya yang dipublikasikan sebelum perjalanan apa pun. Pada suhu 50C, daya 360kW penuh mungkin tidak dapat dipertahankan untuk sesi yang lama; kurva manual memberi tahu Anda apa yang diharapkan.

T: Berapa jumlah maksimal satu mobil yang sebenarnya?

J: Dibatasi oleh plafon 250A: sekitar 200kW pada 800V, sekitar 100kW pada 400V. Tenaga 360kW penuh hanya muncul ketika beberapa kendaraan 800V berbagi kolam.

T: Konektor mana yang dapat saya konfigurasikan?

A: CCS1, CCS2, GB/T, CHAdeMO dan NACS, ditetapkan per posisi pada waktu pemesanan. Konfigurasi campuran untuk armada campuran adalah standar.

T: Suku cadang apa saja yang harus disimpan oleh hub di lokasi?

J: Satu modul daya dan satu rakitan senjata per kabinet adalah saran kami; keduanya dapat ditukar dan dilindungi oleh garansi dua tahun, dengan pengiriman 48 jam jika stok di tempat habis.

T: Waktu tunggu dan dokumen untuk peluncuran kabinet 3-5?

A: 15-20 hari kerja sejak setoran; peti dikirimkan dalam satu jendela dengan dokumen ekspor lengkap, catatan pengujian berseri, dan berkas instalasi.
