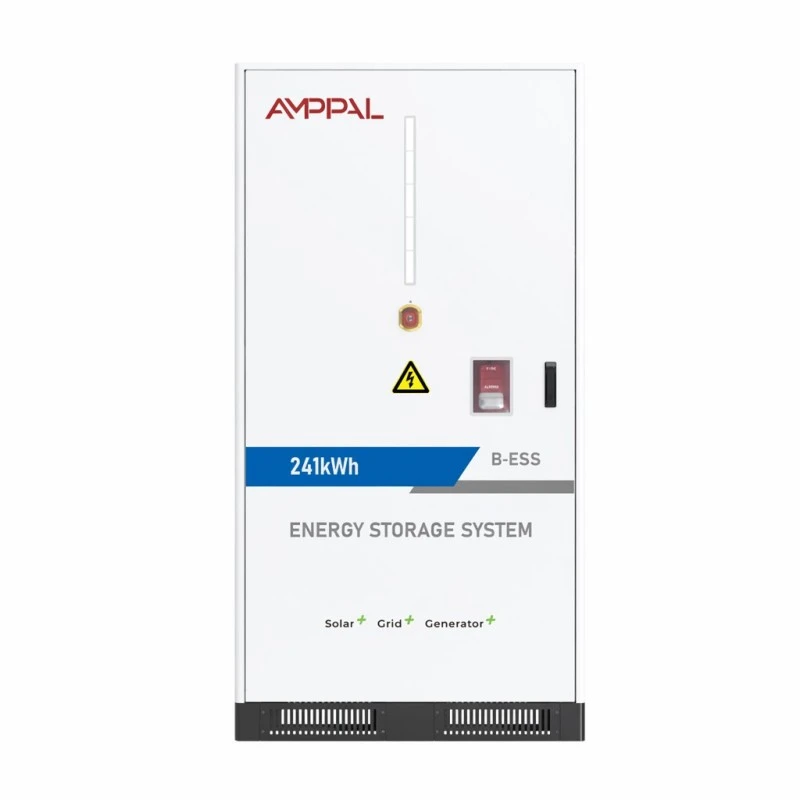

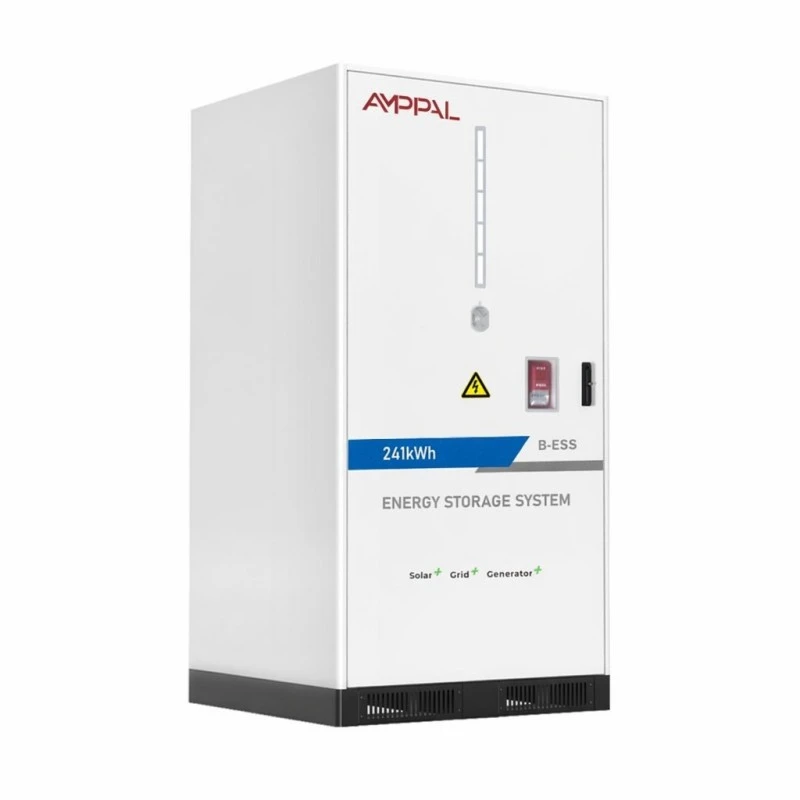

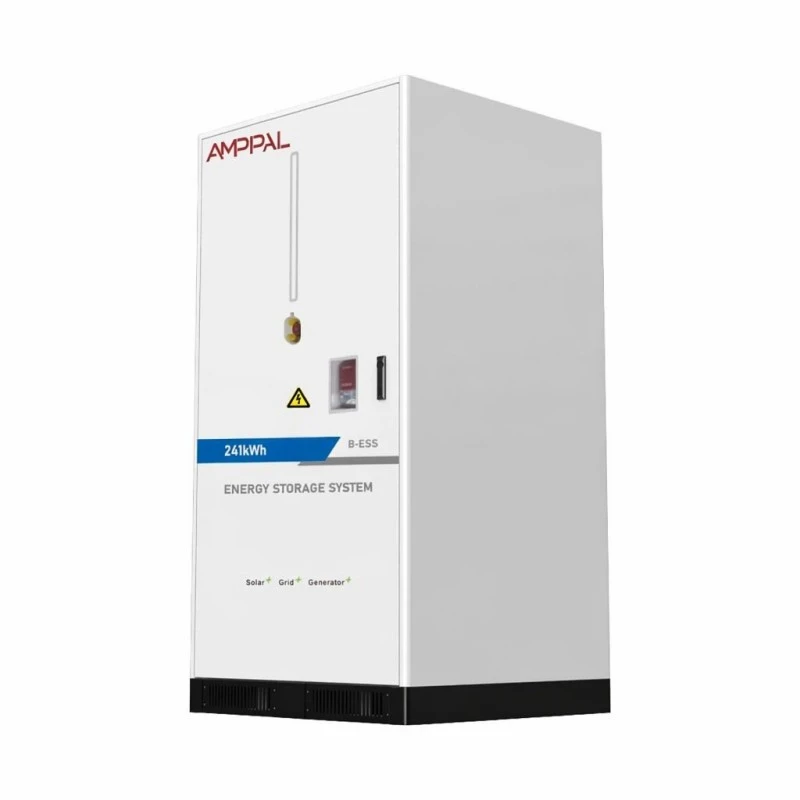

Sistem Penyimpanan Energi Baterai Modular 225kWh / 241kWh untuk Microgrid Komersial

Cluster Baterai Bukanlah Sistem Penyimpanan

Sistem Penyimpanan Energi Baterai Modular 225kWh / 241kWh untuk Microgrid Komersial ini dikirimkan tanpa inverter di dalamnya. Tidak ada layar EMS, tidak ada terminal jaringan - ini adalah cluster baterai sisi DC, dan ketidakhadiran itulah yang menjadi alasan integrator membelinya.

Integrator sistem atau EPC sering kali memiliki merek PCS yang disukai, EMS di seluruh pabrik, atau proyek kontainer yang tahap konversi dayanya sudah dikontrak. Membeli baterai dengan inverter internal berarti membeli konverter kedua yang tidak dapat Anda gunakan, dan membayar untuk pekerjaan integrasi yang sudah dilakukan pabrik.

Cluster 225kWh dan 241kWh menghadirkan antarmuka DC yang bersih melalui CAN, Ethernet, atau RS485, memungkinkan Anda menghubungkan aset penyimpanan ke tumpukan konversi dan kontrol daya Anda sendiri. Anda menjaga arsitekturnya; kami menyediakan energi.

Dua Konfigurasi dan Kecocokannya

225kWh pada 1P224S dengan nominal 716,8VDC dan jendela pengoperasian 604~806VDC; 241kWh pada 1P240S dengan nominal 768VDC dan 672~864VDC.

Keduanya menggunakan sel LFP 3.2V/314Ah dalam paket 51.2V/314Ah - 14 paket untuk cluster 225kWh, 15 paket untuk 241kWh - dan keduanya memberi arus standar 150A pada 0,5CP.

Jendela 604~806VDC sesuai dengan platform PCS yang dibangun di sekitar bus 600-800V DC; jendela 672~864VDC sesuai dengan kelas 750-900V - cocokkan sebelum Anda mengutip proyek.

Efisiensi maksimum adalah 88% pada 0,5C dalam satu pengisian dan satu pengosongan, termasuk alat bantu, sehingga model pulang pergi Anda menggunakan nomor sistem nyata.

Siklus hidup dinyatakan lebih dari 8000 kali pada suhu 0,5C dan 25°C dengan setidaknya 80% retensi energi - jumlah yang dibutuhkan model pengembalian modal Anda, dengan ketentuan terlampir.

AC berpendingin udara cerdas, aerosol plus proteksi kebakaran perfluorohexanone, IP54, dan 2050kg dalam kabinet 1095*1210*2120mm pada kedua varian.

Spesifikasi Teknis

Siapa yang Membeli Cluster Telanjang

Integrator dengan lini PCS yang sudah ada: cluster menambahkan penyimpanan ke katalognya tanpa SKU inverter kedua untuk disimpan dan didukung.

EPC menstandarkan satu mitra baterai di beberapa lokasi - kabinet 2050kg yang sama, antarmuka komunikasi yang sama, daftar suku cadang yang sama di mana pun.

Proyek yang mengubah pembangkit listrik PV menjadi penyimpanan berpasangan DC, di mana klaster berada pada bus DC inverter yang ada dan inverter lama tetap mempertahankan perannya.

Proyek kontainer di mana PCS dibeli secara terpisah oleh klien dan baterainya harus tiba sebagai unit yang telah teruji di pabrik dan disertifikasi secara independen.

Cadangan dibuat untuk lokasi pertambangan dan industri yang arsitektur kontrolnya bersifat eksklusif dan hanya komponen DC yang dapat dimasukkan ke dalamnya.

Mencocokkan dan Menumpuk dengan PCS Anda

Pemeriksaan pertama adalah tegangan. Jendela pengoperasian cluster - 604~806VDC atau 672~864VDC tergantung modelnya - harus berada di dalam rentang input PCS DC dengan margin di kedua ujungnya, karena baterai melewati jendela penuh antara muatan kosong dan penuh.

Pemeriksaan kedua adalah jabat tangan. Cluster ini menggunakan CAN, Ethernet dan RS485 sebagai standar dengan 4G opsional untuk layanan jarak jauh; EMS Anda akan menggunakan salah satunya atau mendapatkan gateway protokol. Kami menerbitkan peta register dengan paket dokumentasi sehingga teknisi kontrol Anda dapat memetakan SOC, batas saat ini, dan alarm perlindungan tanpa panggilan pabrik.

Kapasitas tumbuh dengan menambahkan klaster, bukan dengan melakukan pemeringkatan ulang. Cluster 241kWh kedua dari model yang sama terhubung ke bus DC yang sama secara paralel - tegangan nominal yang cocok adalah syaratnya - dan situs EMS menggabungkannya sebagai dua sumber DC. Kekuasaan tetap dibatasi oleh PCS; skala energi dalam langkah 225 atau 241kWh.

File Keamanan dan Sertifikasi

Proteksi kebakaran terdiri dari dua tahap: aerosol pada tingkat kemasan, perfluorohexanone untuk volume kabinet - konfigurasi yang diharapkan perusahaan asuransi pada baterai komersial.

PACK membawa CE dan RoHS; peralatan dikirimkan dengan UN38.3 dan MSDS, yang merupakan dokumentasi yang diminta oleh bea cukai dan perusahaan asuransi lokasi.

Penutup IP54 dengan entri bawah DC, memisahkan area kelenjar listrik dari kompartemen kemasan di dalam kabinet.

Pendingin udara berpendingin udara yang cerdas menjaga 14-15 bungkus dalam kisaran suhu yang ketat; pengontrol memodulasi kipas terhadap suhu sel.

Batas pengoperasian adalah 0°C hingga +50°C, 0-95%RH tanpa kondensasi, ketinggian 2000m dengan penurunan daya di atas - konfirmasikan bahwa situs Anda ada di dalamnya sebelum penandatanganan.

Setiap cluster menyelesaikan pengujian siklus pabrik 0,5CP penuh dengan pencatatan tingkat paket, dan laporan penerimaan dikirimkan bersama unit.

Bagaimana Cluster Dirakit di Yueqing

1. Asupan sel — Sel LFP 314Ah diambil sampelnya untuk mengetahui kapasitas dan resistansi internal sebelum pembangunan dimulai.

2. Rakitan paket — Paket 51,2V/314Ah dilas, dikabelkan, dan dilengkapi dengan paket BMS, kemudian diuji insulasinya.

3. Fabrikasi kabinet - baja lembaran dipotong, ditekuk, dilas, dan dilapisi bubuk dengan perlindungan korosi CNC.

4. Racking — paket dipasang pada string 1P224S atau 1P240S dengan bus DC diputar dan diperiksa.

5. Perlengkapan termal dan kebakaran — AC, saluran, generator aerosol, dan sistem perfluorohexanone dipasang dan diuji.

6. Pengkabelan kontrol — pengontrol cluster, gateway komunikasi, dan kelenjar entri bawah DC diakhiri dan diverifikasi.

7. Uji penerimaan — pengisian dan pengosongan 0,5CP dengan voltase tingkat paket dan suhu dicatat berdasarkan nomor seri.

8. Pengepakan — kabinet seberat 2050kg dipasang pada palet yang diperkuat, indikator guncangan dipasang, dan dikemas dalam peti untuk pengangkutan.

Cluster Yang Mana, dan Berapa Banyaknya

Pilih model berdasarkan jendela tegangan PCS Anda terlebih dahulu dan target energi Anda kedua. Bus 750-900V DC menunjuk ke cluster 241kWh (672~864VDC); bus 600-800V menunjuk ke unit 225kWh (604~806VDC). Memaksakan ketidaksesuaian tegangan berarti menurunkan daya baterai atau inverter, dan keduanya merugikan pengembaliannya.

Kemudian hitung cluster berdasarkan jendela pengiriman: setiap cluster 225kWh menyalurkan standar 150A ke dalam bus, sehingga energi yang berguna dalam jendela dua jam adalah yang dikonversi oleh PCS, bukan papan nama.

Jujurlah tentang bentuk pengadaannya. Jika proyek Anda belum memiliki PCS dan EMS, cluster kosong adalah titik awal yang salah - kabinet atau kontainer terintegrasi dari pabrik yang sama akan mencapai tahap commissioning lebih cepat. Cluster ini diperuntukkan bagi pembeli yang sudah memiliki sisa tumpukannya.

Pertanyaan untuk Dimasukkan ke Kutipan Klaster

Tanyakan jendela tegangannya, bukan hanya nominalnya saja. Sebuah cluster yang dikutip sebagai '768V' masih tidak berguna jika PCS Anda terpotong pada 850V dan paket diisi hingga 864V.

Tanyakan apakah peta register komunikasi dikirimkan bersama unit atau hanya setelah peninjauan NDA - peta kami ada dalam paket dokumentasi.

Tanyakan bagaimana proteksi kebakaran dilakukan: aerosol dan perfluorohexanone keduanya ada di sini; penawaran agen tunggal mengubah file asuransi Anda.

Tanyakan apakah klaim siklus menyatakan laju, suhu dan retensi - '8000 siklus' tanpa syarat bukanlah suatu spesifikasi.

Persyaratan komersial: 25-35 hari kerja untuk cluster standar, garansi lima tahun, MOQ satu unit untuk pekerjaan integrasi prototipe.

Pengiriman Cluster 2050kg

Kabinet berukuran 1095*1210*2120mm dan berat 2050kg pada kedua varian, sehingga dapat dipindahkan pada palet yang diperkuat dengan kantong forklift dan titik angkat untuk derek jika lokasi memerlukannya.

Dengan baterai terpasang, pengirimannya adalah barang berbahaya UN3480: kami menyiapkan laporan UN38.3 dan MSDS, dan Anda harus menambahkan kira-kira satu minggu waktu tunggu pemesanan DG di tempat asal.

Ketentuannya adalah FOB Ningbo atau Shanghai dengan CIF berdasarkan permintaan. Satu cluster per kompartemen truk adalah muatan praktis untuk angkutan jalan raya; dua buah dapat memuat kontainer berukuran 20 kaki dengan penahan jika rutenya memungkinkan.

Komitmen Pelayanan dan Kapasitas

Garansi lima tahun untuk paket, AC, sistem kebakaran, dan pengontrol cluster sebagai satu unit yang dikirimkan.

Retensi kapasitas dijamin sebesar 80% di bawah siklus 0,5C yang dinyatakan, yang diukur berdasarkan log penerimaan pabrik.

Paket dapat ditukar di lapangan: paket yang lemah diganti dalam hitungan jam dengan sisa string tidak tersentuh, dan BMS kembali menyeimbangkan saat dimulai ulang.

Diagnostik jarak jauh melalui CAN/Eth/RS485 (4G opsional) memungkinkan teknisi kami membaca data tingkat paket dan penyimpangan tanda sebelum ditampilkan di laporan energi lokasi.

Layanan tahunan mencakup pembersihan filter, pemeriksaan tekanan kebakaran, verifikasi torsi, dan pengoperasian kapasitas; paket cadangan dikirimkan dalam 5-7 hari kerja.

Kesalahan Integrasi Kita Lihat Berulang

Salah: menghubungkan cluster ke PCS yang jendela DCnya hampir tidak tumpang tindih dengan jangkauan baterai. Kanan: verifikasi 604~806VDC atau 672~864VDC berada di dalam jendela PCS dengan margin di kedua ujungnya.

Salah: mencampur cluster 225kWh dan 241kWh dalam satu bus. Kanan: unit paralel harus model yang sama sehingga voltase nominalnya sama.

Salah: membiarkan kelenjar masuk bawah DC dapat diakses oleh limpasan air. Kanan: segel kelenjar pada saat pemasangan dan jaga agar area alas tetap bersih.

Salah: dengan asumsi IP54 berarti paparan luar ruangan di mana saja. Benar: tahan terhadap debu dan cipratan, tidak tahan terhadap genangan air - jauhkan cluster dari tanah rawan banjir.

Salah: melewatkan tes peta komunikasi sebelum memberi energi. Kanan: jalankan jabat tangan CAN/RS485 tingkat bangku dengan EMS Anda sebelum klaster terhubung ke bus.

Apa Laporan Integrator

Integrator sistem di Dubai memasangkan kluster 241kWh dengan PCS 500kW untuk proyek hotel pada awal tahun 2025. Insinyur utama mereka mengatakan bahwa peta pendaftaran CAN memungkinkan mereka menyelesaikan pemetaan EMS dalam satu sore, dan bahwa laporan pengujian pabrik membuat tinjauan dokumen otoritas lokal menjadi mudah - meskipun ekor kabel DC lebih pendek dari praktik standarnya, sehingga mereka menambahkan kotak persimpangan.

Sebuah EPC di Cape Town distandarisasi pada cluster 225kWh di tiga lokasi ritel. Pimpinan pengadaan mereka mencatat bahwa kabinet seberat 2050kg dan daftar suku cadang umum menyederhanakan logistik di lokasi, sementara kru komisioning mereka mengeluhkan panel akses layanan AC terletak di sisi yang menghadap dinding sesuai tata letak yang mereka sukai.

Sebuah kontraktor pertambangan di Medellin, Kolombia menjalankan dua cluster 241kWh pada satu bus DC di belakang sistem diesel-hibrida. Insinyur kontrol mereka mengonfirmasi bahwa konfigurasi paralel memiliki SOC yang sesuai seperti yang diiklankan, dan meminta opsi antena WiFi yang lebih panjang sehingga diagnostik cluster mencapai ruang kontrol tanpa kabel.

Jawaban yang Ditanyakan Integrator Sebelum Menandatangani

T: Apakah PCS sudah termasuk?

J: Tidak - ini adalah cluster baterai sisi DC. Ini diserahkan ke PCS/EMS Anda melalui CAN, Ethernet atau RS485 (4G opsional).

T: Tegangan PCS manakah yang cocok?

J: Cluster 225kWh mencakup 604~806VDC; 241kWh mencakup 672~864VDC. Periksa jendela PCS DC Anda terhadap kisarannya.

T: Bisakah saya menjalankan dua cluster secara paralel?

J: Ya, cluster dengan model yang sama pada bus DC yang sama, tegangan nominal yang sesuai, dikumpulkan oleh situs EMS.

T: Berapa arus standarnya?

J: 150A per cluster dengan kecepatan 0,5CP; PCS mendefinisikan daya, cluster mendefinisikan energi.

T: Berapa efisiensi pulang perginya?

J: Maksimum 88% pada 0,5C dalam satu pengisian dan satu pengosongan, termasuk alat bantu.

Q: Berapa lama sel akan bertahan?

J: Lebih dari 8000 siklus pada 0,5C dan 25°C dengan retensi setidaknya 80%; suhu lingkungan yang lebih tinggi memperpendeknya.

T: Apakah ini berfungsi dengan EMS pihak ketiga?

J: Ya - peta register adalah bagian dari paket dokumentasi, sehingga teknisi Anda dapat berintegrasi tanpa panggilan pabrik.

T: Berapa waktu tunggunya?

J: 25-35 hari kerja untuk klaster standar, ditambah sekitar satu minggu pemesanan barang berbahaya di tempat asal.
