Pengisi Daya AC EV Portabel 11kW dengan Desain Akrilik untuk Pengisian Daya Perjalanan dan Rumah

Bukan Kotak Dinding, Alat Listrik Bepergian

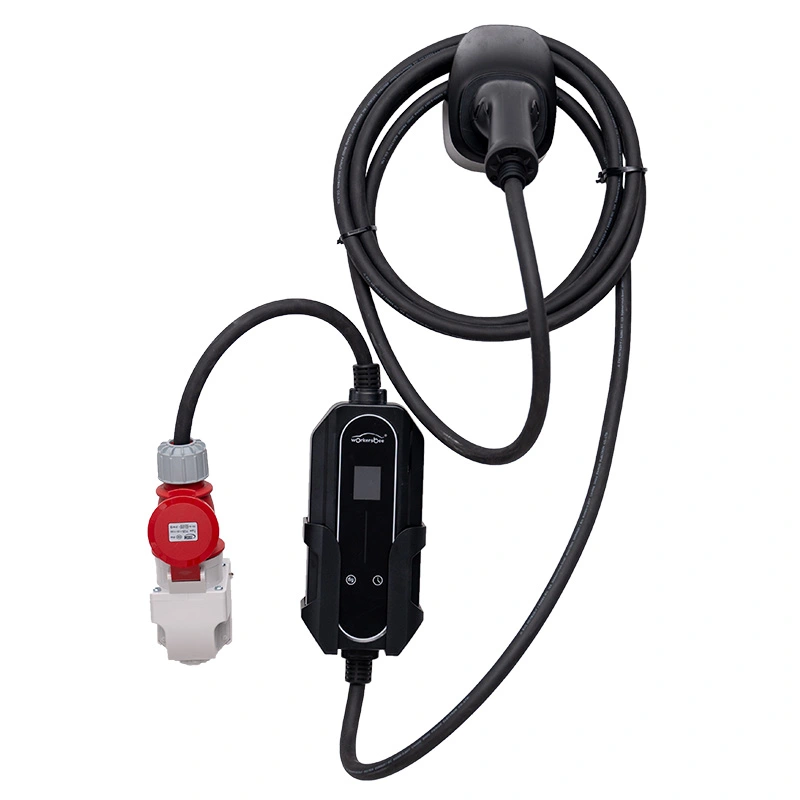

Steker CEE lima pin merah adalah alasan keberadaan pengisi daya ini.

Di sebagian besar Eropa, soket industri 400V berwarna merah ini paling mendekati standar pengisian daya universal: soket ini terletak di pilar perkemahan, halaman industri, lokasi konstruksi, dan bangunan pertanian dari Portugal hingga Finlandia.

Pengisi Daya AC EV Portabel 11kW dengan Desain Akrilik untuk Pengisian Daya Perjalanan dan Rumah (Tipe Panel Akrilik, AF-AC-11kW) adalah kotak PC/ABS dengan permukaan akrilik yang dipoles dan LCD, dirancang untuk menarik 16A per fase dari soket tersebut dan mengalirkan 11kW ke kendaraan.

Jika kotak dinding tiga fase tetap mengikat Anda ke satu gedung, unit ini akan menaiki kendaraan dan mengubah soket merah mana pun di benua itu menjadi titik pengisian daya. Ini bukan pengganti kotak dinding rumah — ini adalah alat yang berbeda untuk jenis berkendara yang berbeda.

Mengapa Portabilitas Tiga Fase Penting

11kW dari input tiga fase 16A berarti tidak ada perburuan sirkuit 32A; soket CEE merah 16A jauh lebih umum di tempat perkemahan dan bengkel daripada sepupu fase tunggal 32A biru.

Sekitar dua kali lipat keluaran unit fase tunggal 7kW — baterai 50 kWh dapat diisi ulang dalam waktu sekitar empat setengah jam.

Panel akrilik dan LCD bertahan dalam penanganan penggunaan komersial: goresan, sentuhan jari akibat bahan bakar, dan penyimpanan yang kasar tidak mengurangi pembacaan.

Penutup berperingkat IP55 tahan terhadap lokasi terbuka, udara laut asin, dan debu konstruksi yang dapat menyumbat unit yang lebih kecil.

Jendela pengoperasian -30℃ hingga +50℃ diverifikasi di ruang iklim — relevan untuk musim dingin di Nordik dan musim stepa di Asia Tengah.

Kabel sepanjang lima meter dan bodi yang ringkas memungkinkan Anda menjangkau soket tanpa perlu melakukan senam parkir, dan unit ini dikemas rata dalam tas jinjing.

Spesifikasi Teknis

Pasar dan Jalan Untuk Unit Ini Dibangun

Tur Eropa lintas batas: satu pengisi daya, satu steker merah, dan konektor yang sama dapat digunakan di Prancis, Jerman, Nordik, dan Balkan.

Lokasi industri dan konstruksi yang sudah memiliki sambungan tiga fase dan titik pengisian permanen memerlukan izin mendirikan bangunan.

Depo armada dan perusahaan persewaan yang memindahkan kendaraan antar lokasi dan menolak memasang kotak dinding di setiap halaman.

Pasar Nordik dan Rusia/Asia Tengah di mana pengisian daya di bawah nol adalah fakta musim dingin, bukan kasus yang tidak biasa.

Acara dan pameran: mengisi daya kendaraan demo dari catu daya acara 380V alih-alih menjalankan kabel ekstensi di seberang aula.

Apa yang Terjadi Secara Elektrik pada 11kW

Tiga fase 380/400V tiba melalui steker merah CEE dan diubah, fase demi fase, menjadi sirkuit pengisian tunggal yang diterima kendaraan. Kotak ini menarik daya sebesar 16A per fase, yang cukup sederhana untuk sebagian besar pasokan kelas komersial namun menambah throughput nyata hingga 11kW.

Sebelum memberi energi, unit berjabat tangan dengan mobil melalui pilot kontrol Tipe 2 dan memverifikasi bahwa pengisi daya di dalam kendaraan dapat menerima arus tiga fase. Beberapa EV hanya mengisi daya satu fase meskipun tersedia tiga fase; kotak melaporkan hal ini pada LCD daripada gagal secara diam-diam.

Perlindungan berjalan lebih dalam daripada pemutus arus rumah tangga: tegangan berlebih, tegangan kurang, kelebihan beban, korsleting, kesalahan pembumian, suhu berlebih, penghentian darurat, dan arus sisa semuanya diawasi secara independen, dengan unit tersandung sendiri secara offline dan menampilkan kode.

Karena masukannya adalah 380VAC ±15%, unit ini lebih tahan terhadap jaringan listrik pedesaan yang lemah dibandingkan pengisi daya satu fasa dengan daya serupa — penurunan tegangan yang akan menghentikan beban fasa tunggal 32A diserap dalam jendela tersebut.

Sertifikat yang Akan Diakui oleh Pejabat Perbatasan

Sertifikat CQC, CE, dan TUV diterbitkan per model dan batch, dengan nomor laporan yang siap diserahkan kepada perantara bea cukai atau otoritas sertifikasi.

Setiap unit diuji 100% — kekuatan dielektrik, ketahanan isolasi, dan kontinuitas ground — sebelum selungkup ditutup, bukan diambil sampelnya.

Pembakaran beban penuh selama 30 menit mengikuti perakitan; unit harus menampung 11kW tanpa penyimpangan termal sebelum diizinkan masuk ke dalam kemasan.

Pengujian debu dan semprotan IP55 mencakup seluruh kotak rakitan, termasuk sambungan panel akrilik dan kelenjar kabel.

Daya tahan tingkat batch: siklus kontaktor hingga 10.000 pengoperasian dan semprotan garam 96 jam pada papan kontrol dan LCD.

Validasi ruang iklim pada -30℃ hingga +50℃, dengan perilaku start-up didokumentasikan pada suhu ekstrem yang dingin.

Dari Papan ke Kotak: Rute Pembangunan

Prosesnya dimulai dengan papan kontrol: perakitan pick-and-place, penyolderan gelombang, lalu pelapisan konformal untuk melindungi perangkat elektronik dari kondensasi — sebuah risiko nyata di pasar iklim dingin di mana unit bergerak antara udara -20℃ dan kabin yang hangat.

Housing PC/ABS dibentuk pada sel robotik yang dikembangkan bersama FANUC dan TRUMPF di pabrik AMPPAL di Yueqing, Zhejiang; panel akrilik dipotong dan dipoles secara CNC di fasilitas yang sama, dan produk AC dan DC tidak pernah berbagi jalur perakitan.

Perakitan berlangsung melalui pemasangan tahap daya, pemasangan RCD dan kontaktor, penyegelan kelenjar kabel, pemasangan panel, dan bangku uji dua tahap; setiap operator mencatat langkah tersebut terhadap nomor seri unit.

AMPPAL, yang didirikan pada tahun 2014, kini memiliki kapasitas tahunan di atas satu juta unit pengisian daya dan telah mengirimkan total lebih dari satu juta unit pengisian daya. QC terakhir pada setiap unit portabel dilakukan secara manual: rasa kait, pelepas ketegangan kabel, penyelesaian panel — detail yang disentuh pengguna setiap hari.

Pemeriksaan Realitas Tiga Fase: Dimana Unit Ini Cocok (dan Dimana Tidak)

Ambil unit 11kW jika Anda mengemudi secara teratur melintasi perbatasan atau bekerja dari lokasi dengan pasokan tiga fase, dan jika pengisi daya di dalam kendaraan Anda benar-benar menerima tiga fase — periksa lembar spesifikasi mobil terlebih dahulu, karena mobil yang hanya memiliki satu fase akan mengisi daya sekitar sepertiga dari kemampuan kotak.

Tinggalkan di katalog jika satu-satunya sumber listrik Anda adalah soket fase tunggal rumah tangga: unit ini dirancang tiga fase, dan tidak ada adaptor yang mengubah fase tunggal 220V menjadi 11kW. Untuk rumah satu fase murni, model portabel 7kW adalah pilihan yang tepat.

Biarkan saja jika Anda mengisi daya kendaraan yang sama setiap malam di garasi tetap — kotak dinding terpasang dengan manajemen muatan mengalahkan unit portabel dalam hal harga dan kerapian.

Dan jika Anda memerlukan pengisian cepat 22kW atau DC, kotak ini adalah alat yang sepenuhnya salah; itu memerlukan AC tiga fase pada 32A atau pengisi daya DC sama sekali.

Mengapa Distributor Menyediakan Jalur 11kW

Produk dengan pembeli yang jelas dan kurang terlayani: operator komersial dan pelancong kendaraan listrik jarak jauh yang tidak dapat menggunakan pengisian daya rumah tangga.

Waktu tunggu 15-20 hari kerja pada konfigurasi standar; Pencitraan merek OEM pada panel akrilik dan pengemasan berjalan dalam jadwal yang sama.

MOQ sederhana memungkinkan importir memvalidasi ceruk tiga fase sebelum memberikan ruang kontainer.

Steker CEE merah 16A yang dikonfigurasi pabrik, senjata Tipe 2 (GB/T berdasarkan permintaan) dan sertifikat — CE/TUV/CQC — disiapkan untuk pasar tujuan.

AMPPAL mengekspor ke 40+ negara, mengoperasikan 200+ stasiun pengisian daya, dan memasok proyek seperti situs hidrogen hijau NEOM; mitra Anda bukan perusahaan dagang melainkan produsen.

Kotak, Palet, dan Keluar dari Pintu

Setiap unit 11kW dikirimkan dalam karton siap ritel yang dirancang untuk jaringan kurir dan tampilan rak, karena kategori ini banyak terjual secara online. Total berat karton sekitar 8-10 kg termasuk kabel sepanjang 5 meter — cukup ringan untuk angkutan udara ketika distributor membutuhkan stok dengan cepat.

Pesanan kontainer dikemas 80-120 karton per muatan 20 kaki tergantung pada ukuran karton, dikemas dalam palet, dibungkus rapat dan diberi label sesuai tanda pembeli.

Dokumentasi disertakan bersama barang: faktur komersial, daftar pengepakan, sertifikat CE/TUV/CQC, dan laporan pengujian, yang membuat impor listrik tiga fase terus melewati bea cukai di lebih dari 40 negara.

Layanan Lintas Batas

Garansi 2 tahun terkait dengan nomor seri, diberikan melalui jaringan ekspor AMPPAL bahkan ketika unit berpindah negara.

Papan cadangan, modul LCD, dan set kabel ditebar dan dikirim dalam waktu 5 hari kerja setelah konfirmasi.

Diagnosis berdasarkan kode kesalahan LCD melalui email atau WhatsApp — sebagian besar kasus diselesaikan tanpa mengembalikan perangkat keras.

Pembaruan Firmware dan Program Mini APP didistribusikan melalui portal pabrik selama masa pakai produk.

Termasuk panduan perawatan di iklim dingin: biarkan unit menghangat hingga di atas -10℃ sebelum mengisi daya hingga terisi penuh dalam cuaca yang sangat dingin.

Lima Kesalahan Lapangan yang Terus Kami Lihat

Salah: dengan asumsi setiap soket merah tempat perkemahan diberi peringkat 16A — ada yang 32A, ada yang tidak berlabel. Kanan: periksa pelat peringkat soket; unit ini menarik 16A per fase dan aman untuk keduanya, tetapi kabel dan stekernya harus cocok.

Salah: memarkir kendaraan dengan kabel direntangkan melintasi jalur pejalan kaki. Kanan: arahkan kabel ke atas atau di bawah matras dan kencangkan pistol setelah mencabutnya.

Salah: menggunakan soket fase tunggal 16A biru melalui adaptor buatan sendiri. Kanan: gunakan hanya koneksi lima pin merah CEE asli yang digunakan untuk unit tersebut.

Salah: menutup casing saat unit masih panas setelah sesi pengisian penuh. Benar: diamkan beberapa menit dan simpan dalam keadaan kering dan melingkar longgar.

Salah: mengabaikan peringatan LCD dan terus mengemudi. Benar: baca kodenya, selesaikan penyebab kesalahannya, dan hubungi kami dengan kode tersebut jika kesalahan berulang.

Suara Dari Jalur Jarak Jauh

Sebuah perusahaan logistik Finlandia mengoperasikan empat kendaraan listrik pengiriman antara Helsinki dan Lapland. Manajer armada mereka: 'Pada suhu -25℃, unit menyala dan menampung 11kW saat dua pengisi daya satu fase yang kami coba berhenti begitu saja. Kami berharap kabelnya berukuran enam meter, bukan lima — salah satu pekarangan kami memaksa sudut parkir yang sempit.'

Importir yang berbasis di Kazakhstan menjual model 11kW kepada kontraktor jasa pertambangan: 'Lokasi tersebut memiliki generator diesel tiga fase, bukan stasiun pengisian daya. Kotak ini mengubah sambungan generator menjadi titik pengisian daya dalam hitungan menit. Panel akriliknya sudah rusak dan masih terlihat baru, dan ini mengejutkan kami.'

Sepasang suami istri dari Jerman yang melakukan perjalanan ke Skandinavia selama dua bulan menulis kepada kami di tengah perjalanan: 'Setiap tempat perkemahan dengan soket merah CEE dikenakan biaya semalam penuh. Kami merencanakan sekitar soket biru sebelumnya dan menyia-nyiakan pagi hari dengan berburu. Satu-satunya hal yang membuat frustrasi adalah salah satu tempat perkemahan di Prancis yang soket merahnya terletak di belakang gerbang yang terkunci — tidak ada pengisi daya yang bisa menyelesaikannya.'

FAQ Lintas Batas

T: Steker mana yang digunakan unit 11kW?

J: Steker industri tiga fase lima pin merah CEE, 16A, 400V — standar yang ditemukan di tempat perkemahan, peternakan, dan bengkel di Eropa.

T: Dapatkah mengisi daya dari soket fase tunggal rumah tangga?

A: Tidak. Ini membutuhkan tiga fase 380/400V; pada suplai satu fasa, unit tidak akan memberi energi, sesuai desain.

T: Pengisi daya terpasang di mobil saya — apakah dapat menerima daya 11kW?

J: Hanya jika mendukung pengisian daya AC tiga fase; periksa spesifikasi kendaraan, karena banyak kendaraan listrik kompak yang dibatasi satu fase.

T: Seberapa cepat pengisian dayanya?

J: Sekitar 50 kWh dalam waktu sekitar 4,5 jam pada output penuh — berhenti semalaman menambah jangkauan berkendara sehari penuh.

T: Apakah peringkat -30℃ dapat dipercaya?

J: Ini terverifikasi dalam ruang iklim, dengan start-up diuji pada suhu ekstrem yang dingin; kami tetap menyarankan untuk menghangatkan unit sebelum sesi beban penuh dalam cuaca yang sangat dingin.

T: Apakah ini berfungsi di negara-negara dengan jaringan tiga fase 230V?

J: Jendela masukan 380VAC ±15% mencakup sebagian besar jaringan Eropa 400V; untuk jaringan non-standar, konfirmasikan tegangan fase-ke-fase Anda kepada kami pada waktu pemesanan.

Q: Dokumen apa yang saya dapatkan untuk bea cukai?

A: Sertifikat CE, TUV dan CQC, laporan pengujian, faktur komersial, dan daftar pengepakan, disiapkan untuk diekspor ke 40+ negara.

T: Apakah ini benar-benar portabel?

A: Sekitar 8-10 kg dikemas, dengan opsi tas jinjing — cukup berat sehingga terasa industrial, cukup ringan untuk dipindahkan oleh satu orang.
